Złączka szynowa 3 piętrowa N/L/PE na szynę DIN ZVG 10 sztuk

KOMPLET 10 SZT. ZŁĄCZEK SZYNOWYCH 3-PIĘTROWYCH, SZARYCH, MAX. 4,0 mm²

Indeks: PT 2,5-PE/L/N

Złączki szynowe to elementy osprzętu elektrotechnicznego, stosowane do pasywnego łączenia przewodów z uwzględnieniem prawidłowego połączenia zarówno mechanicznego, jak i elektrycznego. Przeznaczone do łączenia przewodów drutowych oraz linkowych przy średnich i niskich napięciach.

Specyfikacja produktu:

Zacisk przewodu ochronnego ZS.PUSH.PELN

• Trójpoziomowy zacisk instalacyjny, posiadający trzy płaszczyzny przejściowe.
• Obudowa: 5 mm.
• Zapewnia wysoką gęstość ułożenia kabli, idealny do wąskich rozdzielnic.
• Stabilne i mocne przyłączenie przewodu dzięki zastosowaniu zacisku sprężynowego.

Zawartość zestawu:

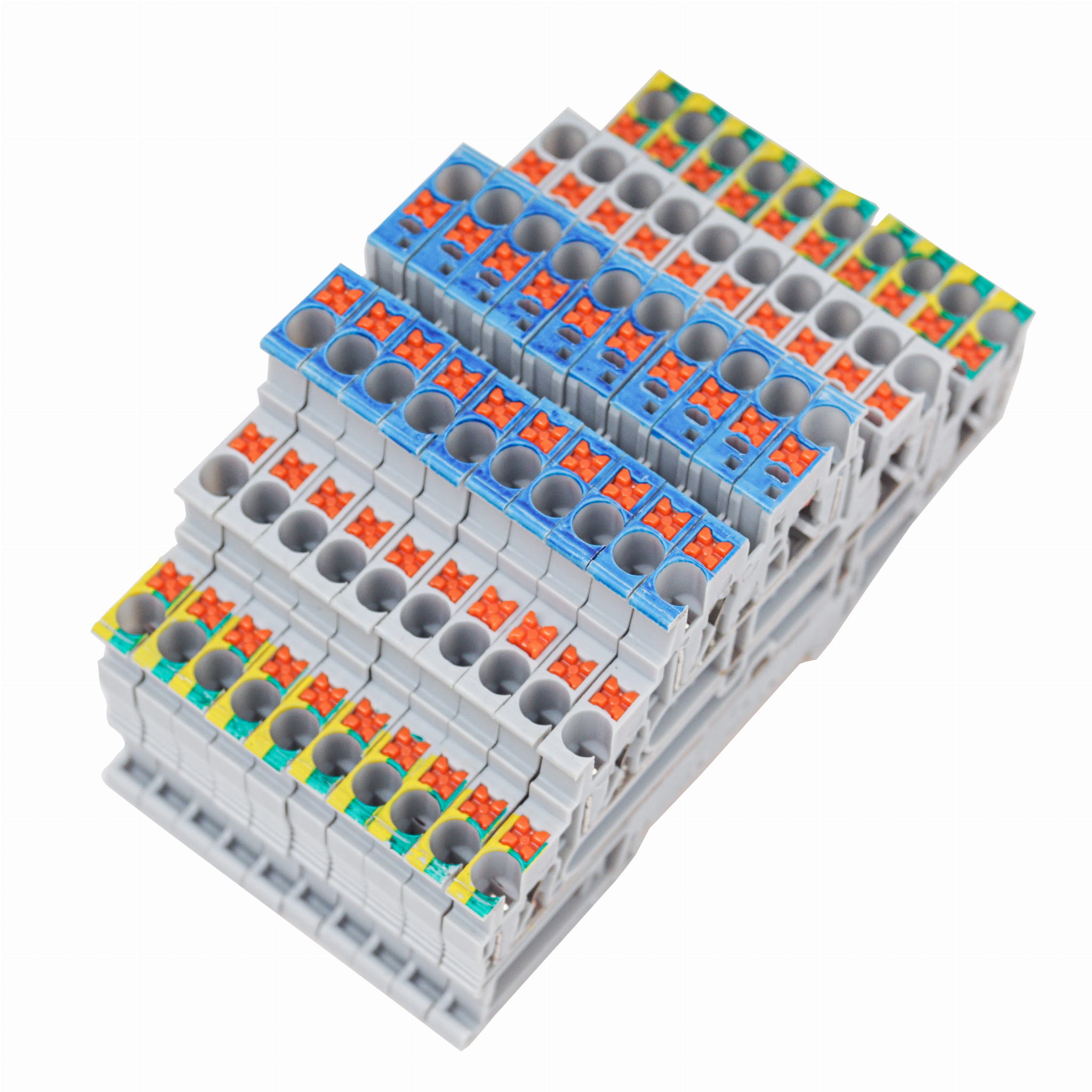

• 10 sztuk złączki szynowej ZS.PUSH.PELN

Dane techniczne:

• Rodzaj: Terminal przewodzący, ochronny, potrójny 2,5-PE/L/N
• Max. przekrój znamionowy przewodu: 4,0 mm²
• Przekrój przewodów: od 0,14 mm² do 4,0 mm²
• Rodzaj montażu: NS 35/7,5, NS 35/15
• Pozycja połączenia: Z góry/u góry
• Zacisk: PUSH-IN
• Napięcie: 500 V
• Prąd: 20 A
• AWG: 26-12
• Kolor: Szary
• Długość zacisku: min. 8 mm, max. 10 mm
• Izolacja (materiał): PA
• Temperatura pracy: -25 ~ 120 °C
• Certyfikat: CE
• Zgodność z normą: IEC947-7-1

Złączki ZS zapewniają szybkie i stabilne połączenie, gwarantując pewność działania w każdych warunkach.

Przekroje przewodów przyłączeniowych:

• Minimalne pole przekroju poprzecznego przewodu elastycznego: 0,14 mm²
• Maksymalne pole przekroju poprzecznego przewodu elastycznego: 2,5 mm²
• Minimalne pole przekroju poprzecznego przewodu sztywnego: 0,14 mm²
• Maksymalne pole przekroju poprzecznego przewodu sztywnego: 4,0 mm²

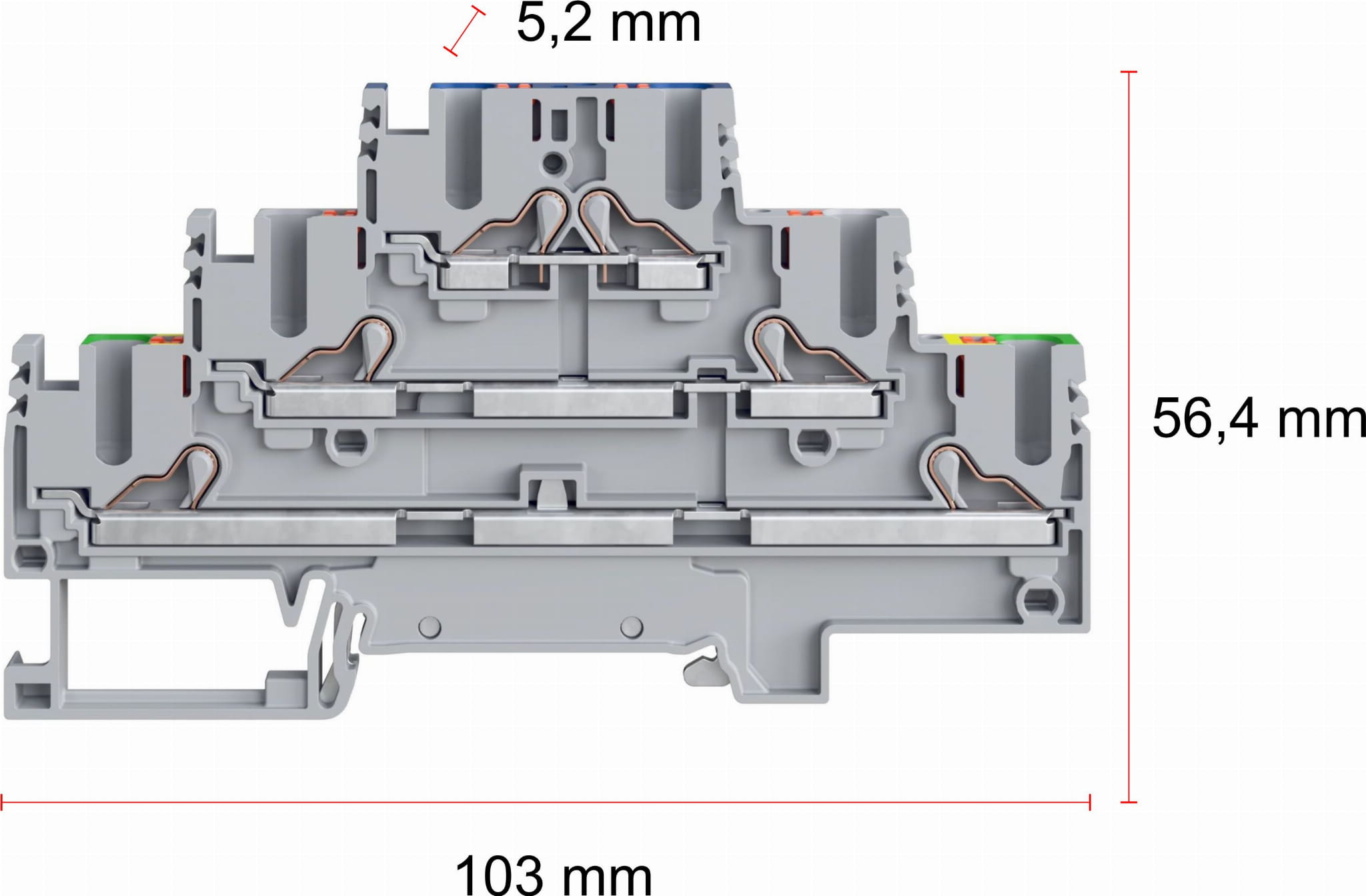

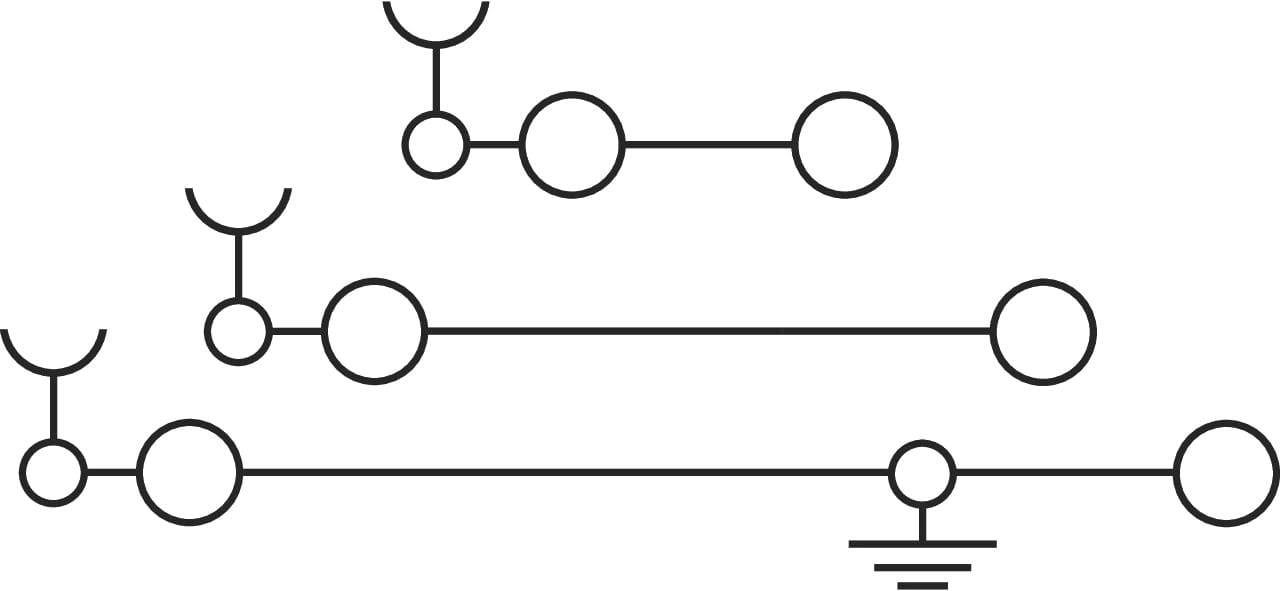

Wymiary złączki oraz schemat podłączenia przewodów:

• Wysokość: 56,4 mm
• Szerokość: 103 mm
• Grubość: 5,2 mm

Dodatkowe akcesoria (dostępne na sklepie):

• Złączki ZVG
• Płytki końcowe
• Zaciski blokujące
• Zwieracze
• Szybkozłączki
• Znaczniki
