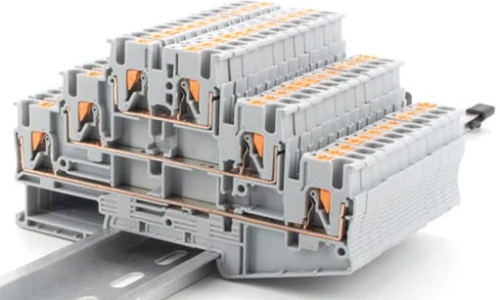

Komplet 10 szt. złączki szynowej, 3-piętrowej, max. 4,0 mm² dla przewodu sztywnego (2,5mm² dla przewodu elastycznego), na szynę DIN.

Indeks: ZS.PUSH.3FX10

Złączki szynowe to osprzęt elektrotechniczny, służący do łączenia przewodów, w sposób bierny, przy uwzględnieniu zasad prawidłowego połączenia, pod względem mechanicznym i elektrycznym.

• Stosuje się je do łączenia: przewodów drutowych oraz linkowych, dla średnich i niskich napięć.

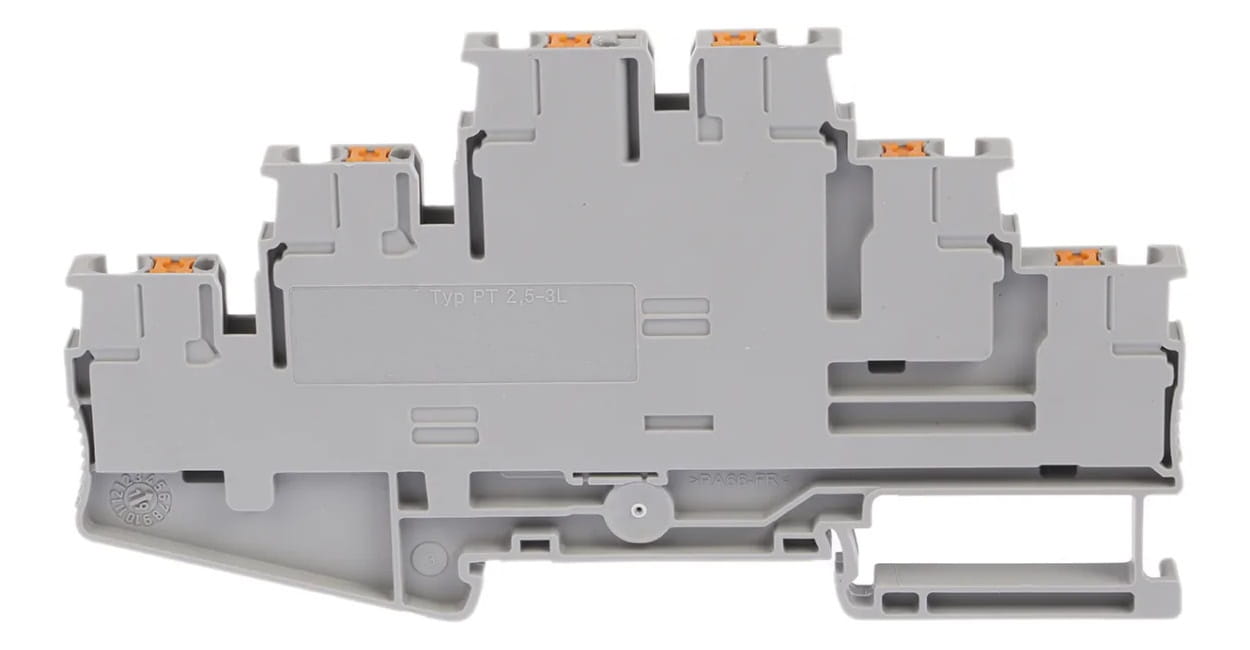

• Zacisk przewodu ochronnego ZS.PUSH.3F - trzypoziomowy zacisk instalacyjny, posiadający 6 zacisków, w odpornej na płomienie obudowie z nylonu PA66.
• Zapewnia dużą gęstość ułożenia kabli, szczególnie w wąskich rozdzielnicach.
• Złączka charakteryzuje się bardzo mocnym i stabilnym przyłączeniem przewodu poprzez zacisk sprężynowy.

W skład zestawu wchodzi: 10 sztuk złączki szynowej ZS.PUSH.3F

Osprzęt dedykowany do złączki ZS.PUSH.3F, dostępny na naszych pozostałych aukcjach:

• płytka końcowa ZS.PUSH.3F.DEKIEL,
• mostki wtykowe ZS.ZWI.2, 3, 4, 5, 10,
• znaczniki złączek szynowych ZS.OZN.1-100 oraz ZS.OZN.BLANK (znaczniki puste).

Dane techniczne:

• Rodzaj: 10 szt. złączek na szynę DIN ZS.PUSH.3F,
• Przekrój przewodu sztywnego: 0,2 - 4,0 mm²,
• Przekrój przewodu miękkiego: 0,2 - 2,5 mm²,
• Rozmiar przewodu: 24-12 AWG,
• Rodzaj montażu: NS 35/7.5
• Pozycja połączenia: z góry / u góry,
• Ilość zacisków: 6,
• Zacisk: PUSH-IN,
• Napięcie znamionowe: 500 V,
• Prąd: 22 A,
• Kolor: szary,
• Minimalna długość zacisku: 8 mm,
• Maksymalna długość zacisku: 10 mm,
• Izolacja (materiał): PA66,
• Temperatura pracy: -25 ~ 120 °C,
• Certyfikat CE,
• Zgodność  z normą: IEC947-7-1.

Złączki ZS to pewność szybkiego i stabilnego połączenia

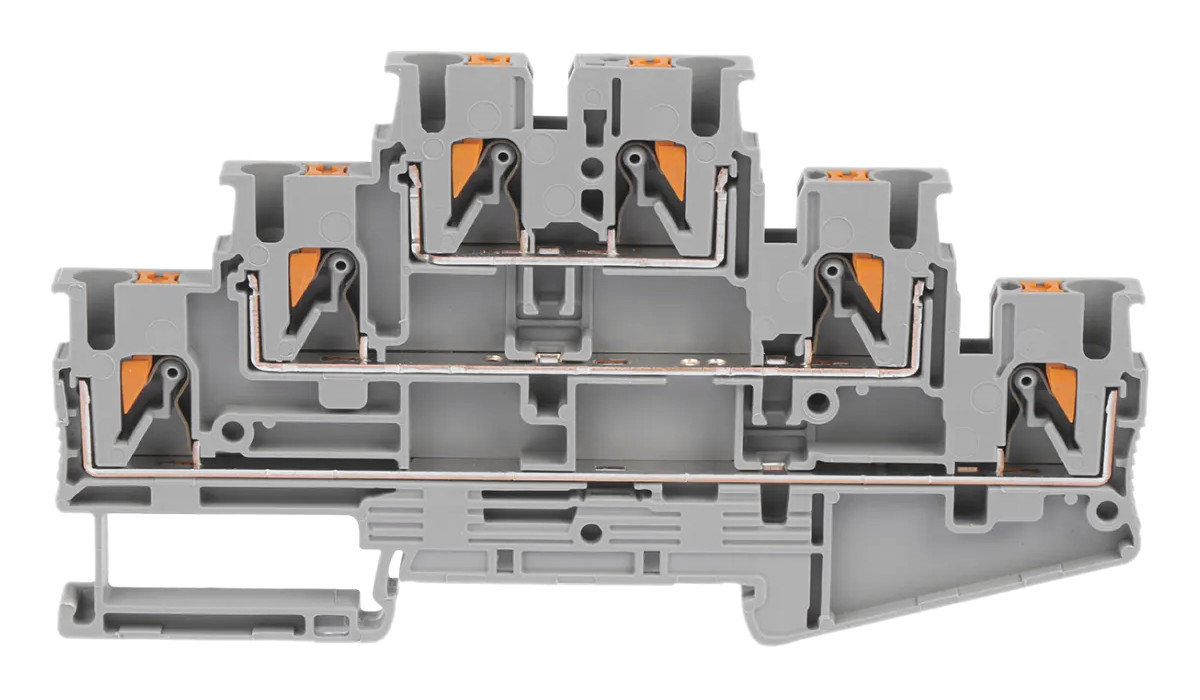

Schemat podłączenia:

Przekroje przewodów przyłączeniowych:

• Minimalne pole przekroju poprzecznego przewodu elastycznego: 0,2 mm²,
• Maksymalne pole przekroju poprzecznego przewodu elastycznego: 2,5 mm²,
• Minimalne pole przekroju poprzecznego przewodu sztywnego: 0,2 mm²,
• Maksymalne pole przekroju poprzecznego przewodu sztywnego: 4,0 mm².

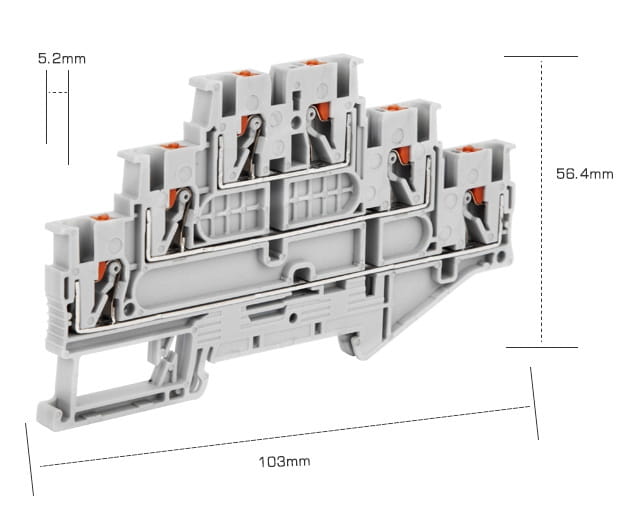

Wymiary złączki oraz schemat podłączenia przewodów:

• Wysokość: 56,4 mm,
• Szerokość: 103,0 mm,
• Grubość: 5,2 mm.
