Złączka szynowa, 2-piętrowa, max. 6,0 mm² dla przewodu sztywnego (4,0mm² dla przewodu elastycznego), na szynę DIN.

Indeks: ZS.PUSH.2F

Złączki szynowe to osprzęt elektrotechniczny, służący do łączenia przewodów, w sposób bierny, przy uwzględnieniu zasad prawidłowego połączenia, pod względem mechanicznym i elektrycznym.

• Stosuje się je do łączenia: przewodów drutowych oraz linkowych, dla średnich i niskich napięć.
• Zacisk przewodu ochronnego ZS.PUSH.2F - dwupoziomowy zacisk instalacyjny, posiadający 4 zaciski, w odpornej na płomienie obudowie z nylonu PA66.
• Zapewnia dużą gęstość ułożenia kabli, szczególnie w wąskich rozdzielnicach.
• Złączka charakteryzuje się bardzo mocnym i stabilnym przyłączeniem przewodu poprzez zacisk sprężynowy.

Osprzęt dedykowany do złączki ZS.PUSH.2F, dostępny na naszych pozostałych aukcjach:

• płytka końcowa ZS.PUSH.2F.DEKIEL,
• mostki wtykowe ZS.ZWI.2, 3, 4, 5, 10,
• znaczniki złączek szynowych ZS.OZN.1-100 oraz ZS.OZN.BLANK (znaczniki puste).

Dane techniczne:

• Rodzaj: złącze na szynę DIN, ZS.PUSH.2F,
• Przekrój przewodu sztywnego: 0,2 - 4,0 mm²,
• Przekrój przewodu miękkiego: 0,2 - 2,5 mm²,
• Rozmiar przewodu: 24-12 AWG,
• Rodzaj montażu: NS 35/7.5
• Pozycja połączenia: z góry / u góry,
• Ilość zacisków: 4,
• Zacisk: PUSH-IN,
• Napięcie znamionowe: 500 V,
• Prąd: 22 A,
• Kolor: szary,
• Minimalna długość zacisku: 8 mm,
• Maksymalna długość zacisku: 10 mm,
• Izolacja (materiał): PA66,
• Temperatura pracy: -25 ~ 120 °C,
• Certyfikat CE,
• Zgodność  z normą: IEC947-7-1.

Złączki ZS to pewność szybkiego i stabilnego połączenia.

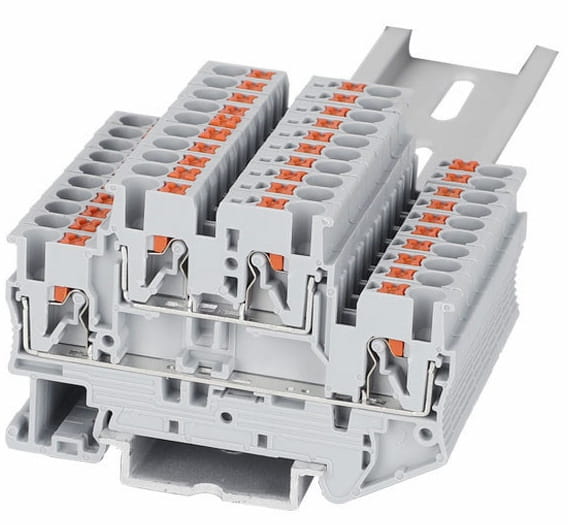

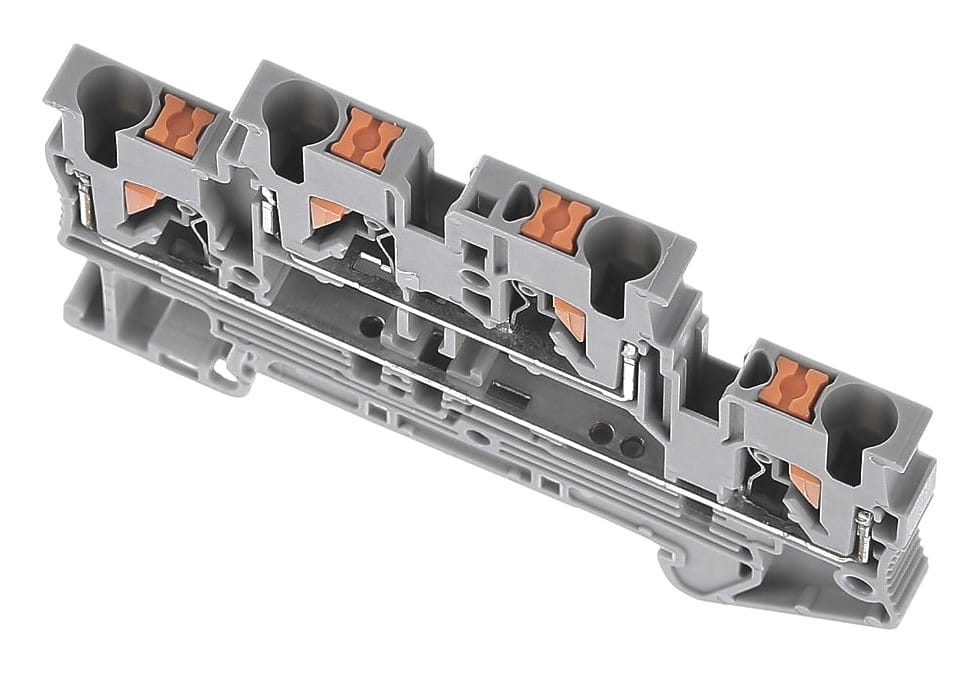

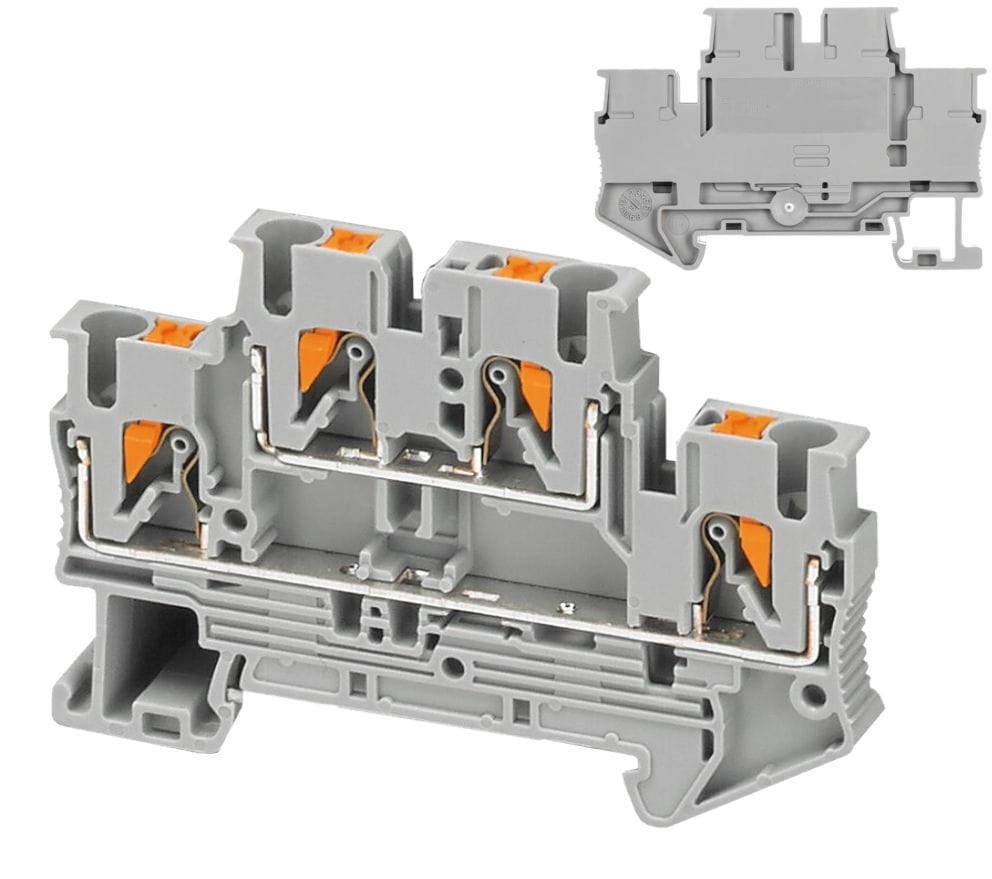

Schemat podłączenia:

Przekroje przewodów przyłączeniowych:

• Minimalne pole przekroju poprzecznego przewodu elastycznego: 0,2 mm²,
• Maksymalne pole przekroju poprzecznego przewodu elastycznego: 4,0 mm²,
• Minimalne pole przekroju poprzecznego przewodu sztywnego: 0,2 mm²,
• Maksymalne pole przekroju poprzecznego przewodu sztywnego: 6,0 mm².

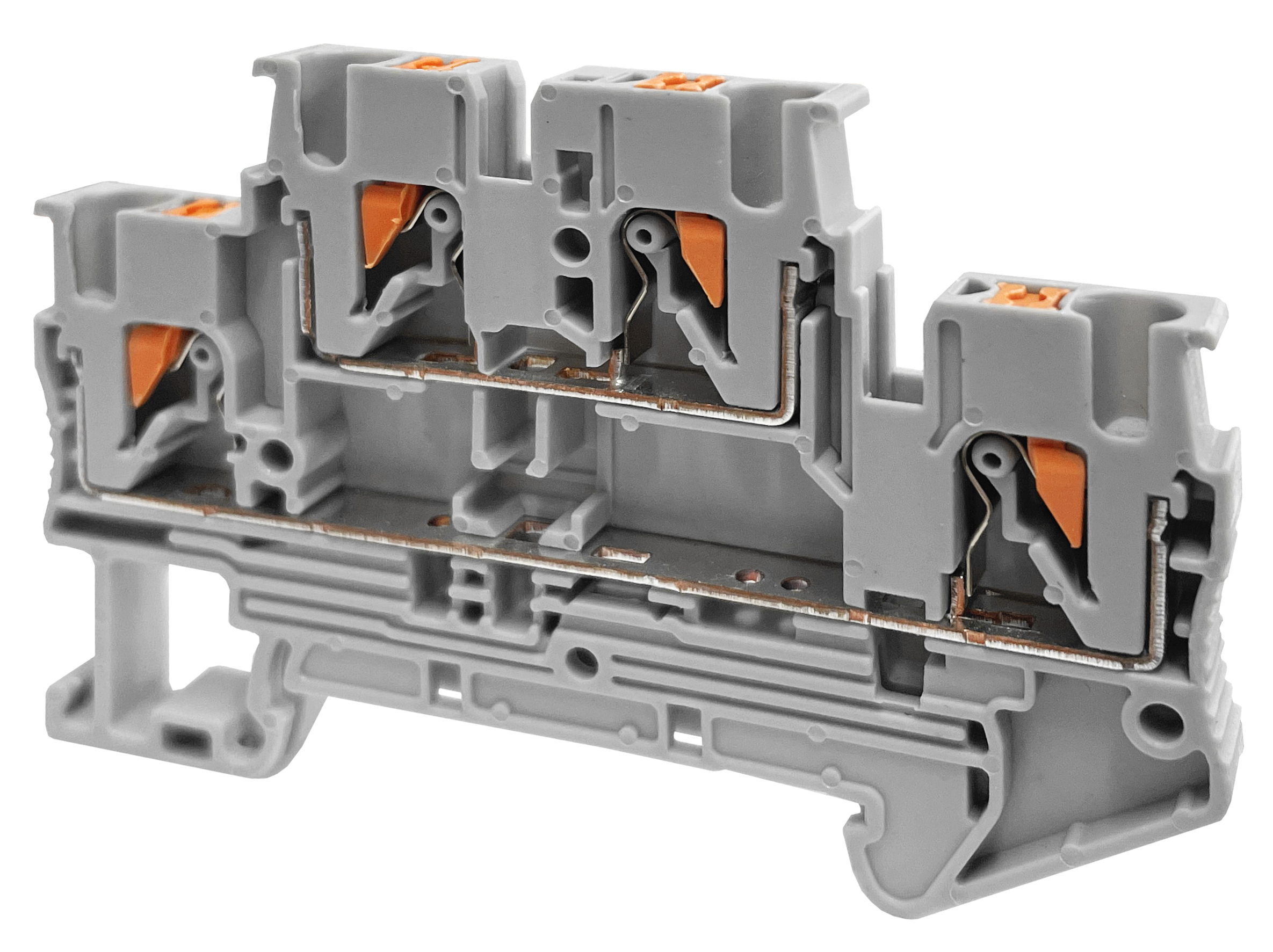

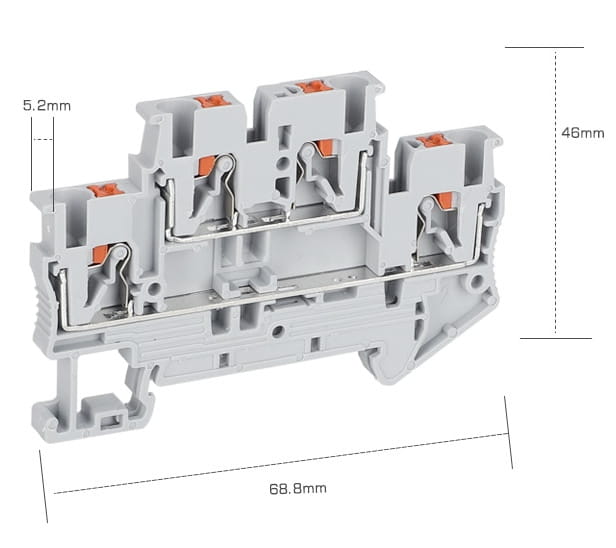

Wymiary złączki oraz schemat podłączenia przewodów:

• Wysokość: 46,0 mm,
• Szerokość: 68,8 mm,
• Grubość: 5,2 mm.
