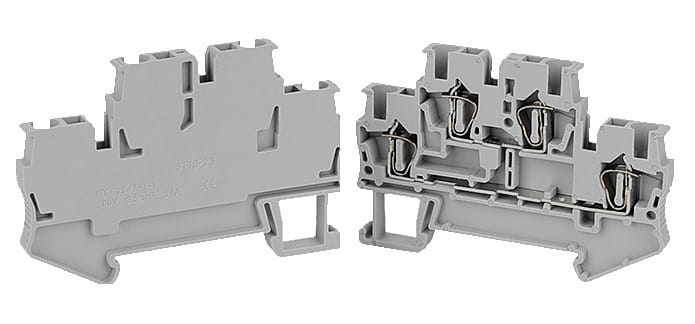

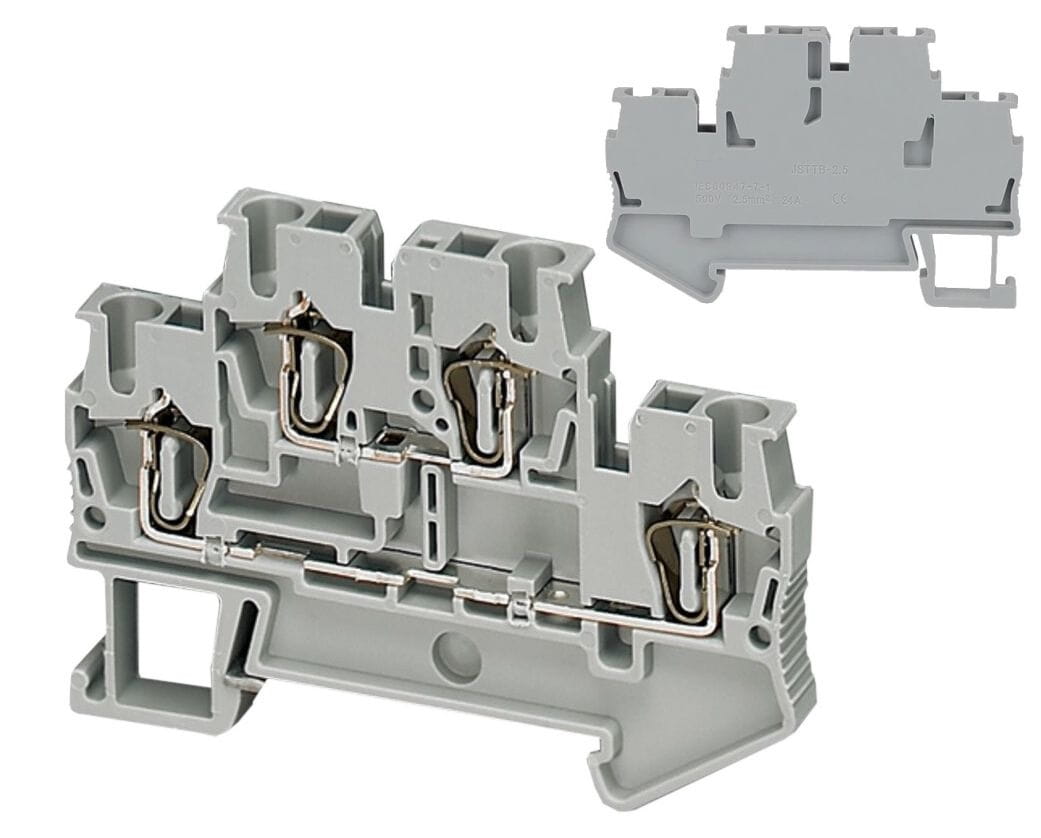

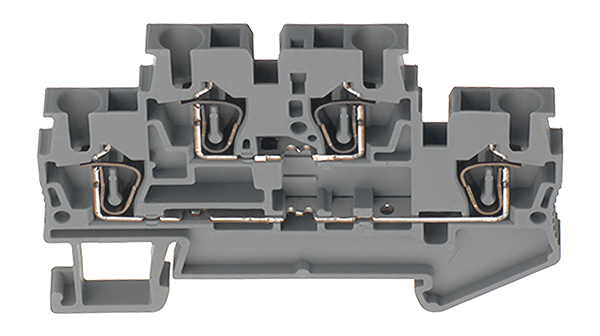

Złączka szynowa, 2-piętrowa, sprężynowa, max. 4,0 mm² dla przewodu sztywnego (2,5mm² dla przewodu elastycznego), na szynę DIN.

Indeks: ZS.SPRING.2F

Złączki szynowe to osprzęt elektrotechniczny, służący do łączenia przewodów, w sposób bierny, przy uwzględnieniu zasad prawidłowego połączenia, pod względem mechanicznym i elektrycznym.

• Stosuje się je do łączenia: przewodów drutowych oraz linkowych, dla średnich i niskich napięć.
• Zacisk przewodu ochronnego ZS.SPRING.2F - dwupoziomowy zacisk instalacyjny, posiadający 4 zaciski sprężynowe, w odpornej na płomienie obudowie z nylonu PA66.

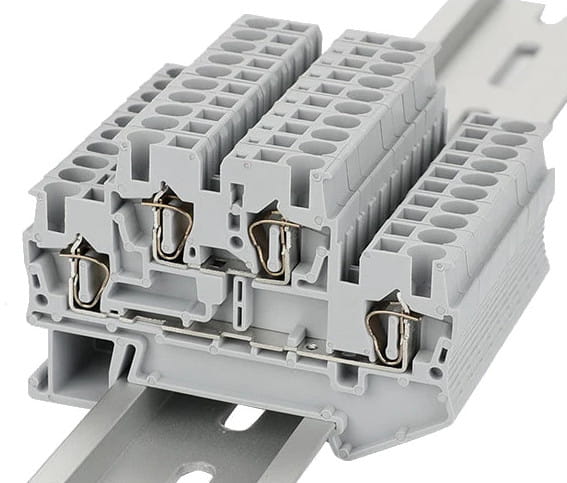

• Zapewnia dużą gęstość ułożenia kabli, szczególnie w wąskich rozdzielnicach.
• Złączka charakteryzuje się bardzo mocnym i stabilnym przyłączeniem przewodu poprzez zacisk sprężynowy.

Osprzęt dedykowany do złączki ZS.SPRING.2F, dostępny na naszych pozostałych aukcjach:

• płytka końcowa ZS.SPRING.2F.DEKIEL,
• mostki wtykowe ZS.ZWI.2, 3, 4, 5, 10,
• znaczniki złączek szynowych ZS.OZN.1-100 oraz ZS.OZN.BLANK (znaczniki puste).

Dane techniczne:

• Rodzaj: złącze na szynę DIN, ZS.SPRING.2F,
• Przekrój przewodu sztywnego: 0,2 - 4,0 mm²,
• Przekrój przewodu miękkiego: 0,2 - 2,5 mm²,
• Rozmiar przewodu: 24-12 AWG,
• Rodzaj montażu: NS 35/7.5
• Pozycja połączenia: z góry / u góry,
• Ilość zacisków: 4,
• Zacisk: sprężynowy,
• Napięcie znamionowe: 500 V,
• Prąd: 24 A,
• Kolor: szary,
• Minimalna długość zacisku: 8 mm,
• Maksymalna długość zacisku: 10 mm,
• Izolacja (materiał): PA66,
• Temperatura pracy: -25 ~ 120 °C,
• Certyfikat CE,
• Zgodność  z normą: IEC947-7-1.

Złączki ZS to pewność szybkiego i stabilnego połączenia.

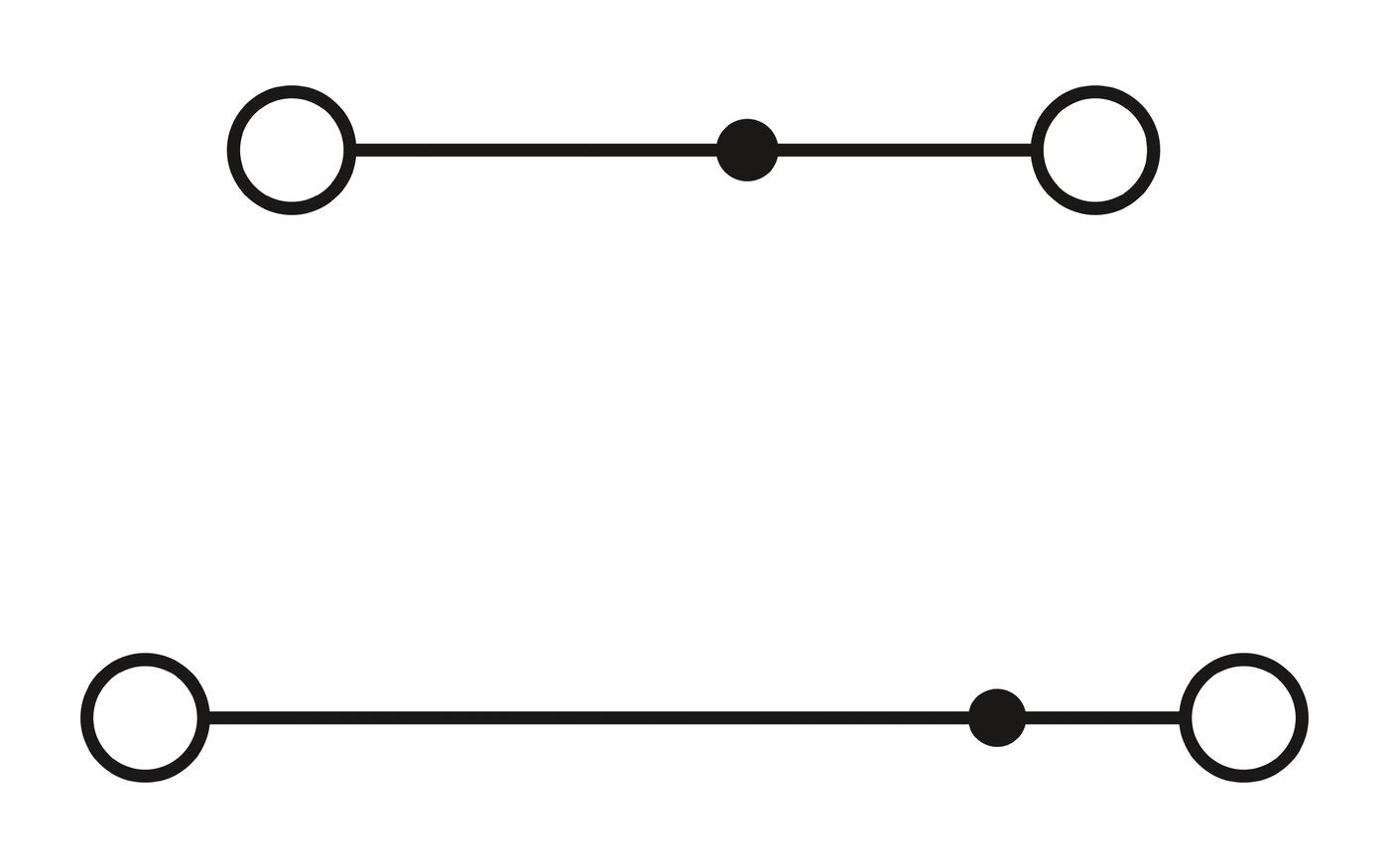

Schemat podłączenia:

Przekroje przewodów przyłączeniowych:

• Minimalne pole przekroju poprzecznego przewodu elastycznego: 0,2 mm²,
• Maksymalne pole przekroju poprzecznego przewodu elastycznego: 2,5 mm²,
• Minimalne pole przekroju poprzecznego przewodu sztywnego: 0,2 mm²,
• Maksymalne pole przekroju poprzecznego przewodu sztywnego: 4,0 mm².

Wymiary złączki :

• Wysokość: 46,0 mm,
• Szerokość: 68,0 mm,
• Grubość: 5,2 mm.
