Rozdzielnica PV 1-faz DC/AC 1 string fotowoltaika
Opis

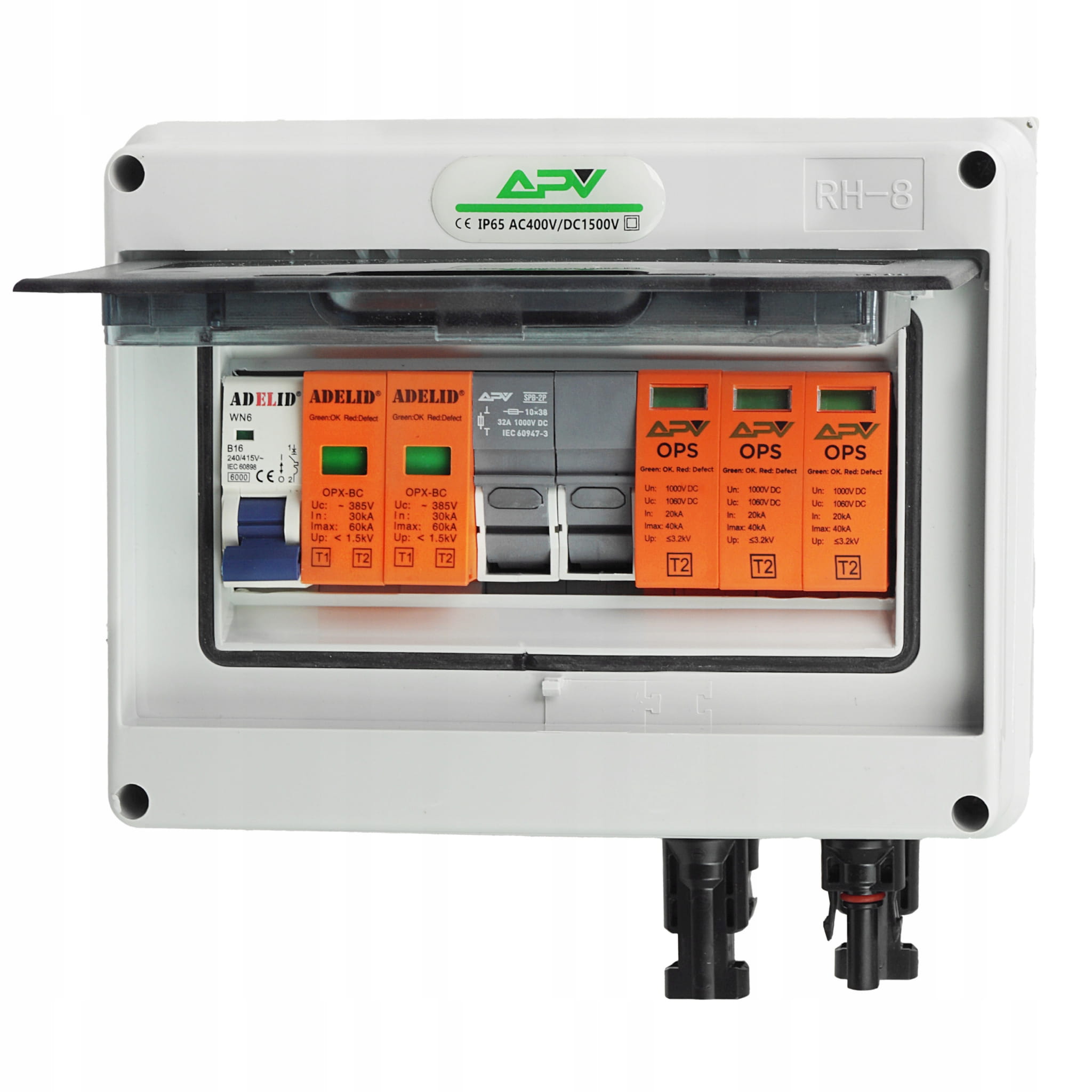

Rozdzielnica fotowoltaiczna natynkowa jednofazowa, jeden string, 1000V DC 32A IP65
Kod produktu: APV-RPV-1-08/1F
Zabezpieczenie instalacji PV przed przeciążeniami i skutkami zwarć w systemach fotowoltaicznych prądu stałego DC. W pełni okablowana, gotowa do podłączenia.
- Produkt okablowany przewodami solarnymi 6,00 mm2 oraz LGY według norm.
- Rozdzielnica posiada dołączone dławnice kablowe oraz wyprowadzone złączki MC4.
- Możliwość bezpiecznej wymiany zużytej wkładki warystorowej bez odłączania urządzenia.

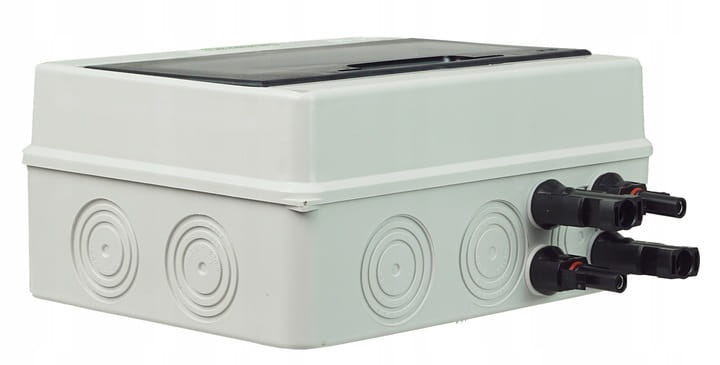

- Obudowa rozdzielnicy na 8 modułów, natynkowa, o szczelności IP65, z drzwiami transparentnymi.

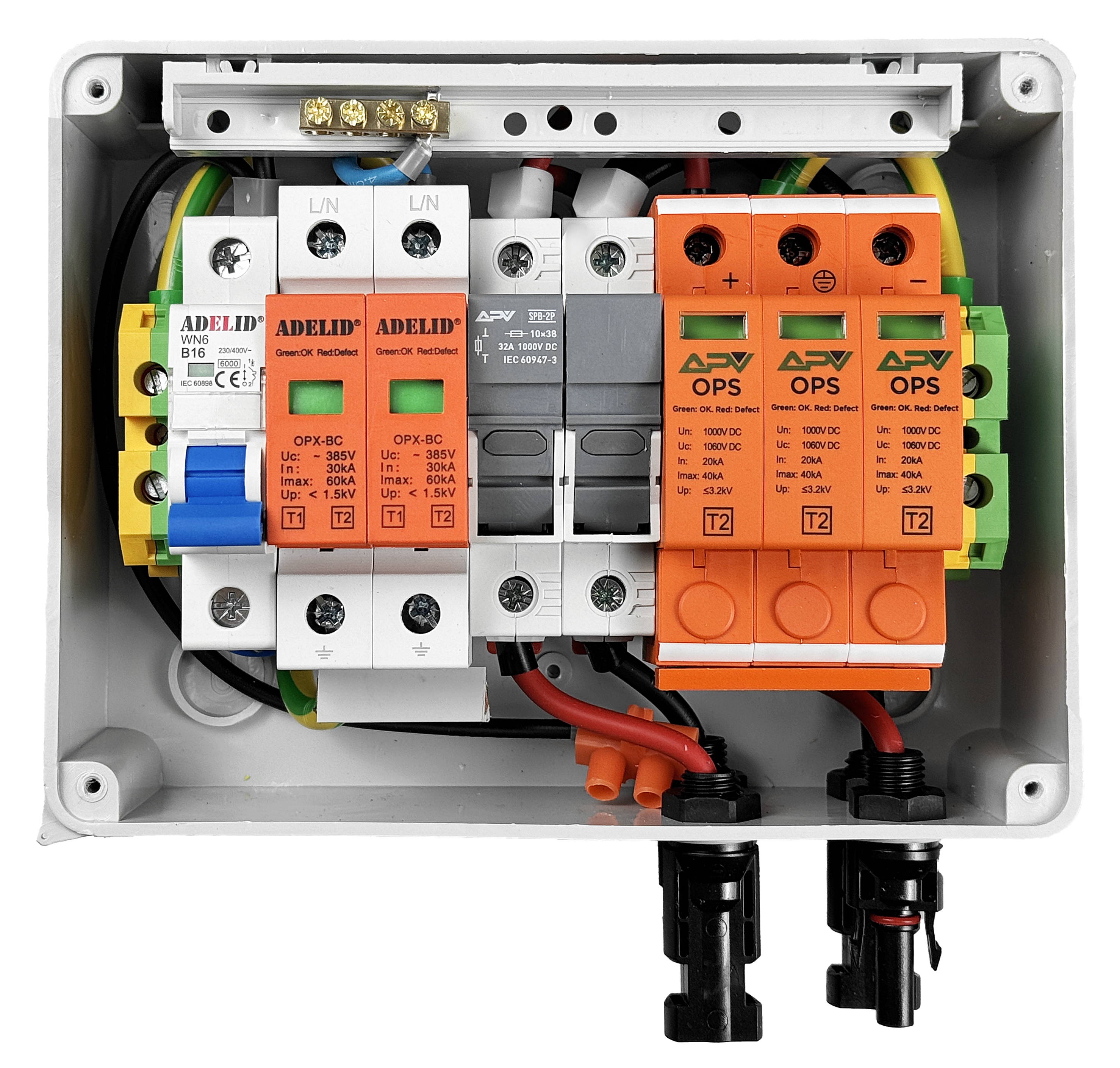

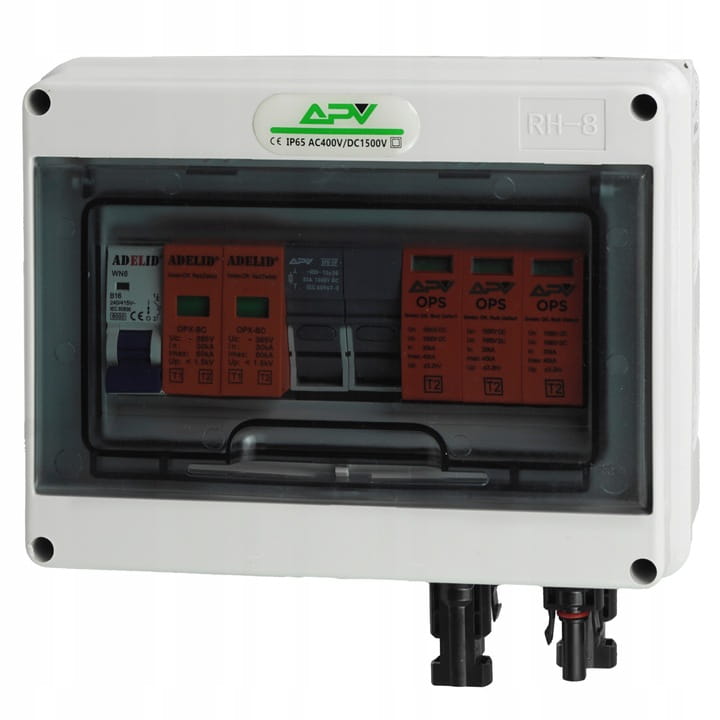

W skład zestawu wchodzą:
- 1x Szczelną obudowę natynkowa, 8 modułowa, z drzwiami transparentnymi i listwą N+PE, szynę TH35,
- 1x ogranicznik przepięć APV, 3P klasy C [T2], 1000V DC,
- 1x rozłącznik bezpiecznikowy APV 2P 10x38 1000V DC 32A, z dwoma wkładkami topikowymi,
- 2x ochronnik przepięć OPX 1P, klasy B+C,
- 1x wyłącznik nadprądowy WN6 1P, "B" 16A
- 2x dławnica kablowa PG 11, na przewód 5-10 mm,
- 2x złącze MC4,
- 1x zestaw montażowy z zaślepkami.
Rozdzielnica jest okablowana i gotowa do wpięcia do sieci.
- Czytelny podgląd stanu,

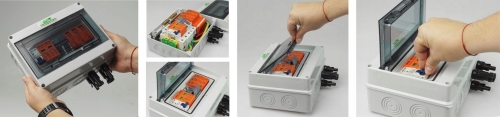

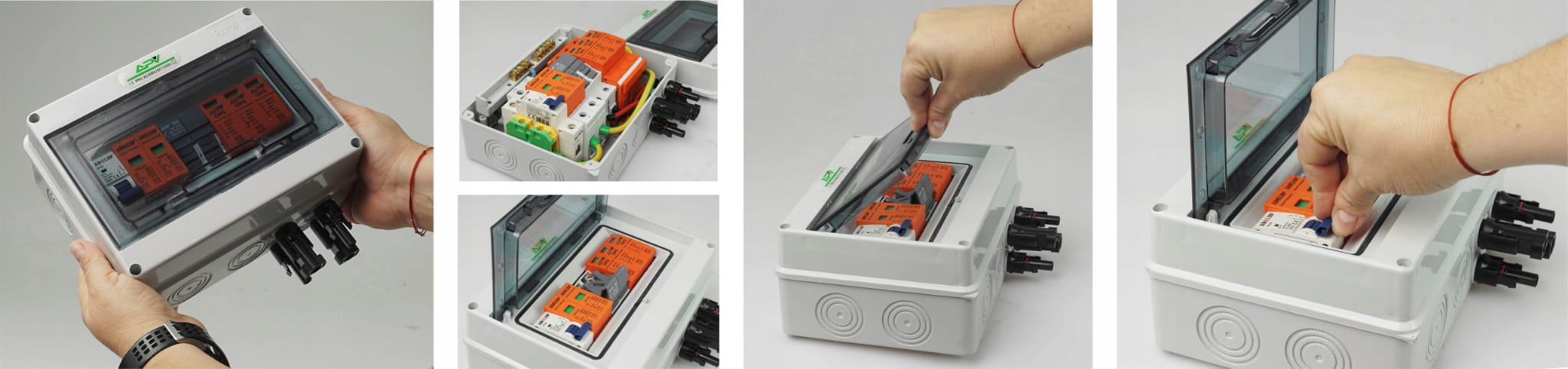

- Łatwy dostęp oraz wymiana zużytych wkładek warystorowyh bez odłączania urządzenia.
- Idealny zestaw do sieci fotowoltaicznej.

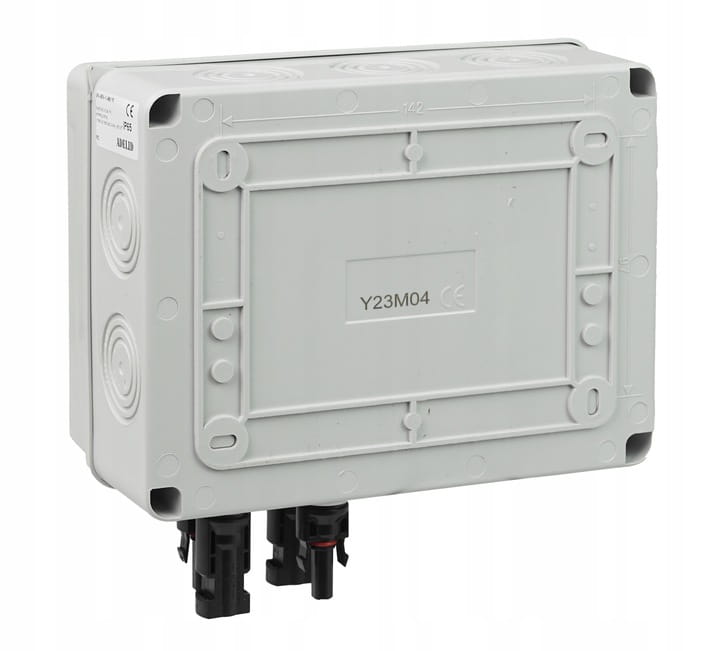

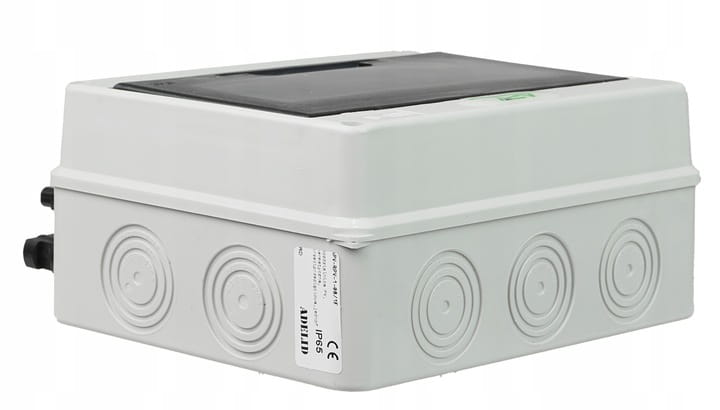

Charakterystyka obudowy ABS:
- Stopień ochrony: IP65,
- Ilość modułów: 8,
- Wyposażenie: szyny TH35, Z+N oraz śruby montażowe,
- Montaż: natynkowy,
- Drzwi: uchylne w lewo, transparentne,
- Osłabienia dla łatwego wprowadzenia przewodów,
- Obudowa w kolorze białym.
- Wymiary: 202 x 201 x 120 mm.

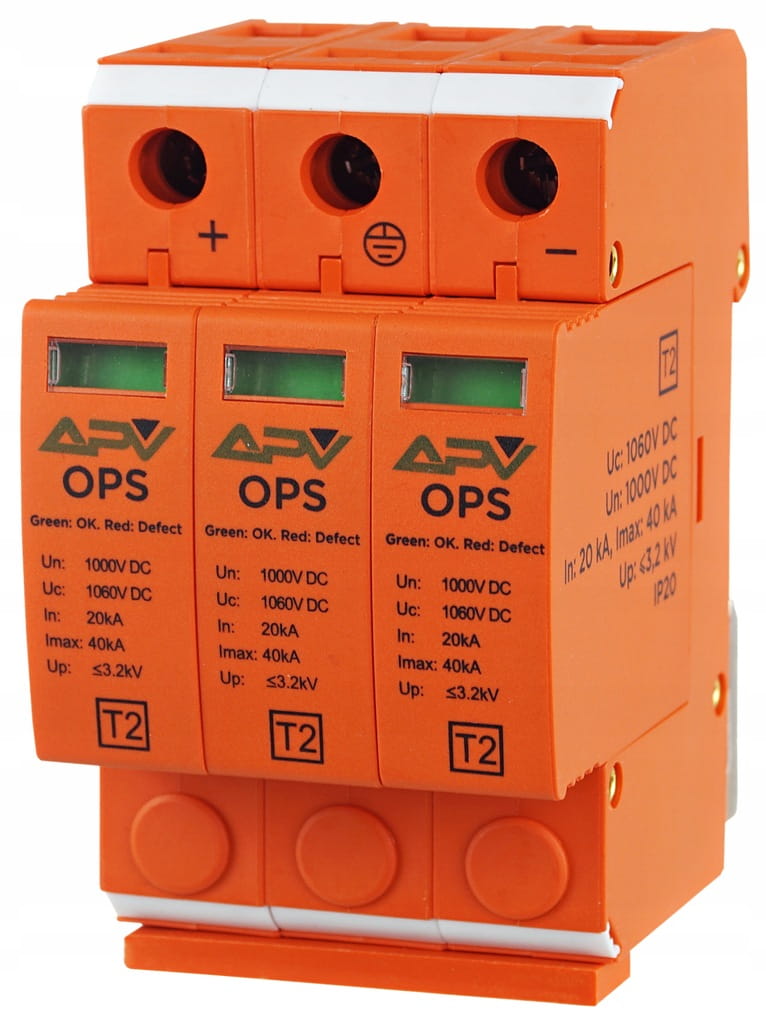

Charakterystyka ochronników przepięć APV 3P klasy C [T2] 1000V DC 32A
Ochronniki przepięć T2 służą do ochrony instalacji fotowoltaicznych przed przepięciami indukowanymi, łączeniowymi oraz wywołanymi przez czynniki atmosferyczne. Wyposażone są w wizualny wskaźnik działania (zielony – ochrona, czerwony – brak ochrony).
Ograniczniki posiadają właściwości, które ułatwiają ich instalowanie i eksploatację.
Dane techniczne:
- Klasa ochrony: T2,
- Ilość pól: 3,
- Wymagane zabezpieczenie: 32A,
- Napięcie znamionowe Un: 1000V DC,
- Napięcie stałej pracy Uc: 1060V DC,
- Prąd próbny In: 20kA
- Prąd MAX Imax: 40kA
- Up: <3.2 kV,
- Temperatura otoczenia pracy: -30/+50°C,
- Przyłącza max: 35 mm2,
- Wymiary: 54x94x62 mm (szer.xwys.xgł.),
- Montaż: szyna 35 mm,
- Szczelność: IP20,
- Certyfikat CE

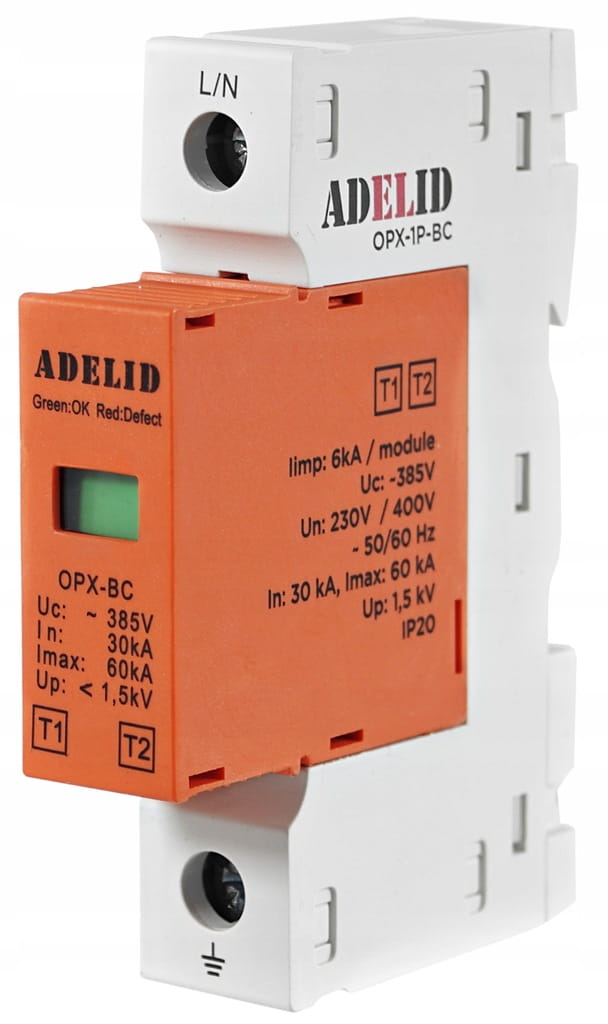

Charakterystyka ochronnika przeciwprzepięciowego 1-polowego, 1-fazowego, klasy B+C.
Ogranicznik przepięć, odgromnik a także ochronnik przepięciowy to urządzenie zaprojektowane do ochrony aparatury elektrycznej przed przejściowymi przepięciami, ograniczające czas trwania i częstotliwość prądu następczego.
Przepięcia mogą powstać podczas np. załączania lub wyłączania nieobciążonej linii napowietrznej lub przy uderzeniu pioruna w linię napowietrzną, mogą one spowodować zniszczenie izolacji i innych elementów sieci.
Dane techniczne:
- Klasa ochrony: B+C
- Ilość pól: 1
- Prąd próbny In: 20kA
- Prąd MAX Imax: 40kA
- Uc: 385V
- Up: <1,2kV
- Certyfikat CE.

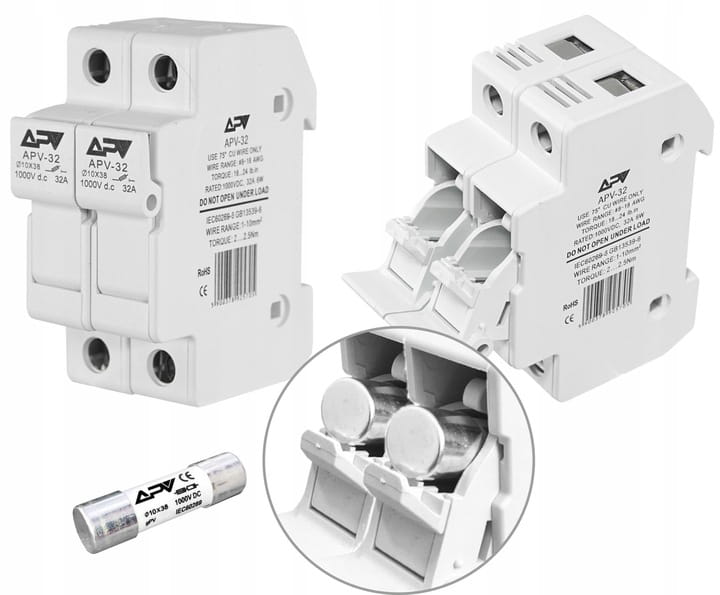

Charakterystyka rozłącznika bezpiecznikowego 2P 10x38 1000V DC
Podstawa bezpiecznikowa wyposażona w dwie wkładki topikowe gPV. Do zastosowania w systemach fotowoltaicznych.
Dane techniczne:
- Ilość pól: 2,
- Wielkość wkładki bezpiecznikowej: 10.3 x 38 mm,
- Prąd maksymalny: 32A,
- Maksymalne napięcie robocze: 1000V,
- Rodzaj napięcia: DC,
- Częstotliwość: 50/60 Hz,
- Temperatura pracy: -25 to 50 °C,
- Wymiary: 36x78x60 mm (szer.xwys.xgł.),
- Montaż: szyna 35 mm,
- Szczelność: IP20,
- Certyfikat CE

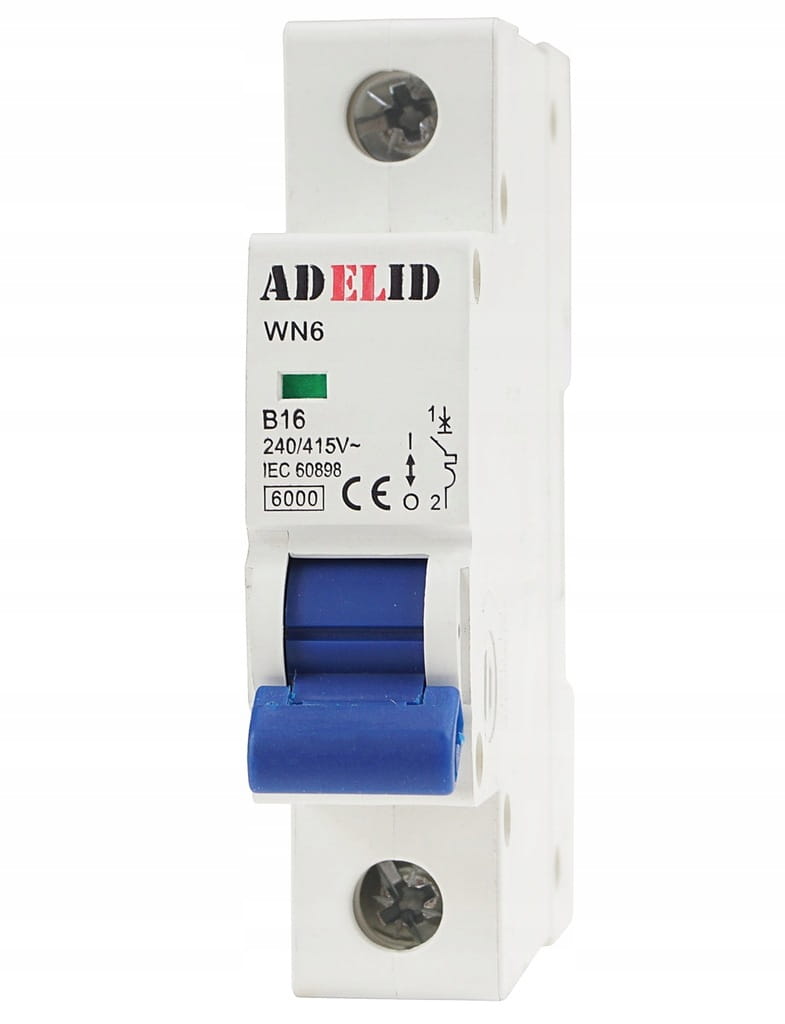

Charakterystyka wyłącznika nadprądowego, 1-polowego "B" 16A.
Indeks: WN6 3P B16A
Funkcje:
- Ochrona obwodów przeciw prądom występującym w trakcie przeciążenia,
- Ochrona obwodów przeciw zwarciom,
- Odłączanie.
Dane techniczne:
- Napięcie znamionowe: 230/400V AC ,
- Częstotliwość znamionowa: 50/60 Hz ,
- Charakterystyka wyzwalania: B,
- Prąd znamionowy (A): 16,
- Ilość modułów: 1,
- Znamionowa zwarciowa zdolność łączeniowa: 6kA.
Certyfikat CE
Dane techniczne
Typ | DC |
Ilość modułów | 8 |
Ilość stringów | 2 |
