Rozdzielnica PV 1000V DC/AC 1 String Do Sieci Fotowoltaicznych

Zabezpieczenie instalacji PV przed przeciążeniami i skutkami zwarć w systemach fotowoltaicznych prądu stałego DC. W pełni okablowana, gotowa do podłączenia.

• Produkt okablowany przewodami solarnymi 6,00 mm2 oraz LGY według norm.
• Rozdzielnica posiada wyprowadzone dławiki kablowe oraz złączki MC4.
• Możliwość bezpiecznej wymiany zużytej  wkładki warystorowej bez odłączania urządzenia.

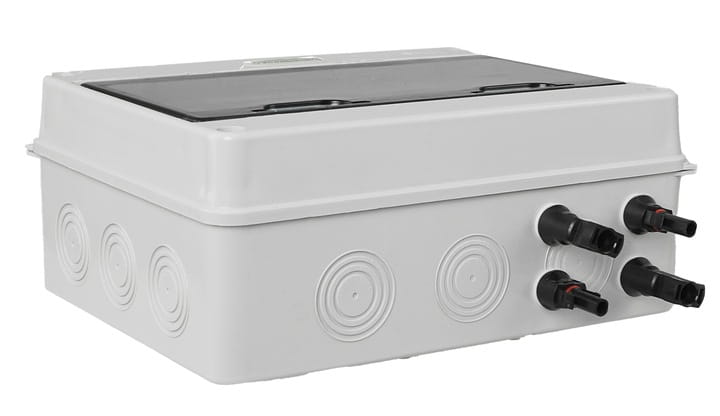

• Obudowa rozdzielnicy na 12 modułów, natynkowa, o szczelności IP65, z drzwiami transparentnymi.

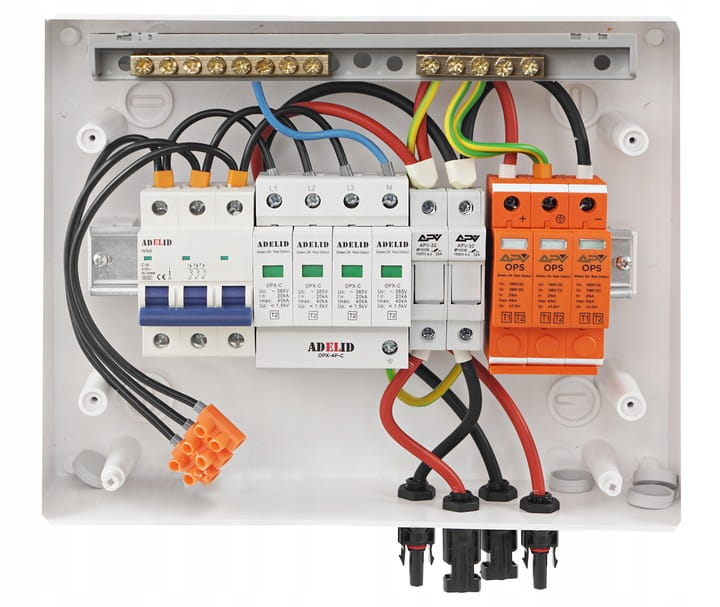

W skład zestawu wchodzą:

• 1x Szczelną obudowę natynkowa, 12 modułowa, z drzwiami transparentnymi i listwą N+PE, szynę TH35,
• 1x ogranicznik przepięć APV, 3P klasy B+C [T1T2], 1000V DC, 32A,
• 1x rozłącznik bezpiecznikowy APV 2P 10x38 1000V DC, z dwoma wkładkami topikowymi,
• 1x ochronnik przepięć OPX 4P, klasy C,
• 1x wyłącznik nadprądowy WN6 3P, "C" 16A
• 2x dławik kablowy PG 11, na przewód 5-10 mm,
• 2x dławik kablowy PG 16, na przewód 10-14 mm,
• 2x konektor złącze do rozdzielnic MC4-PM,
• 4x gumowa zaślepka

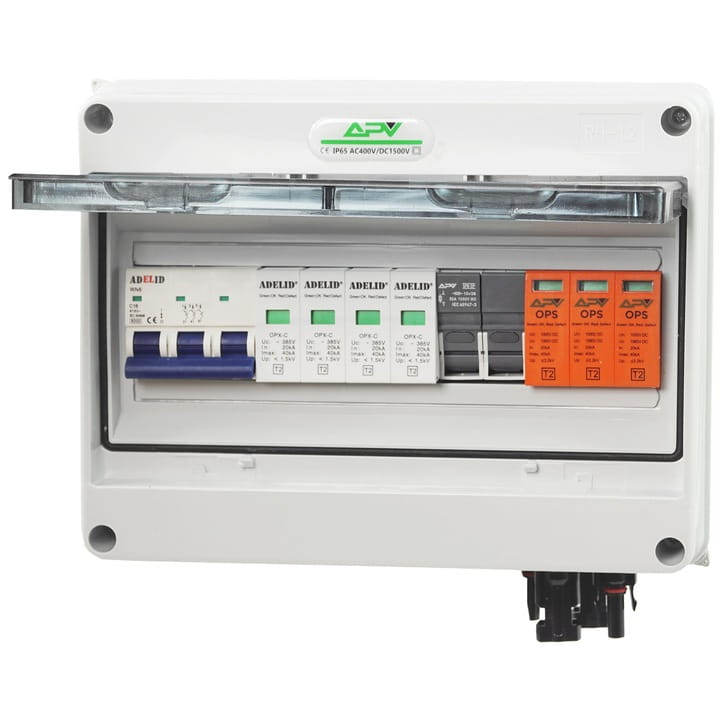

Rozdzielnica jest okablowana i gotowa do wpięcia do sieci.

• Czytelny podgląd stanu,

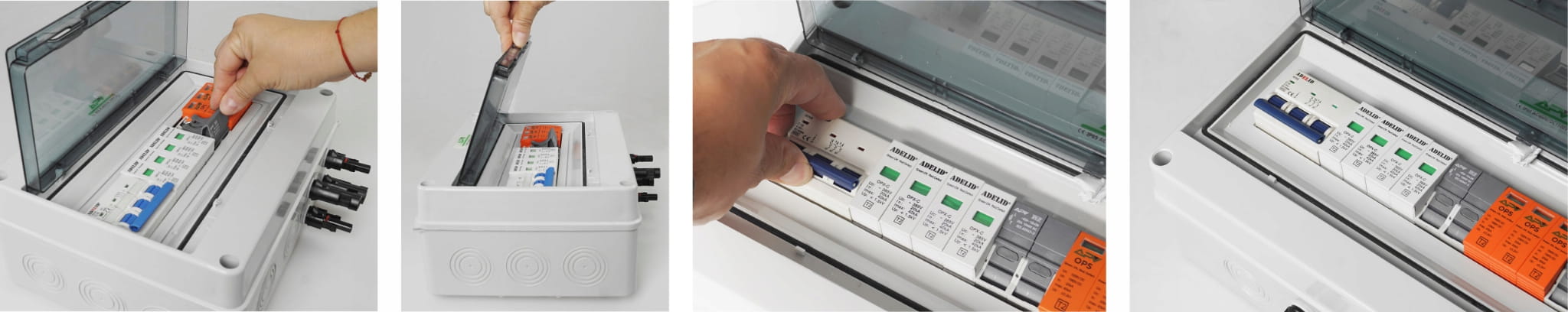

• Łatwy dostęp oraz wymiana zużytych  wkładek warystorowyh bez odłączania urządzenia.
• Idealny zestaw do sieci fotowoltaicznej.

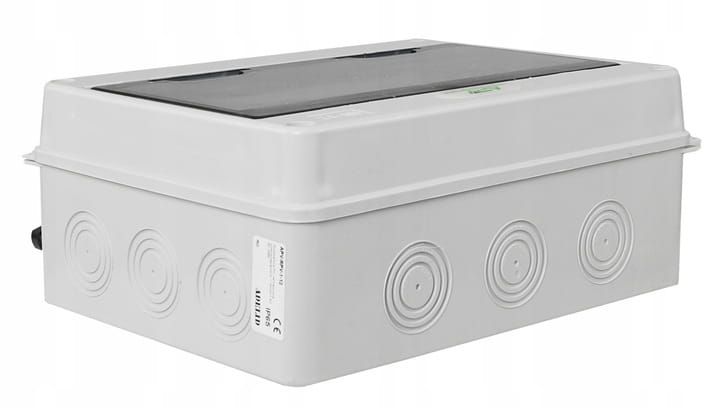

Charakterystyka obudowy ABS:

• Stopień ochrony: IP65,
• Ilość modułów: 12,
• Wyposażenie: szyny TH35, Z+N oraz śruby montażowe,
• Montaż: natynkowy,
• Drzwi: uchylne w lewo, transparentne,
• Osłabienia dla łatwego wprowadzenia przewodów,
• Obudowa w kolorze białym.
• Wymiary: 330 x 260 x 138 mm [szer.xwys.xgł.]

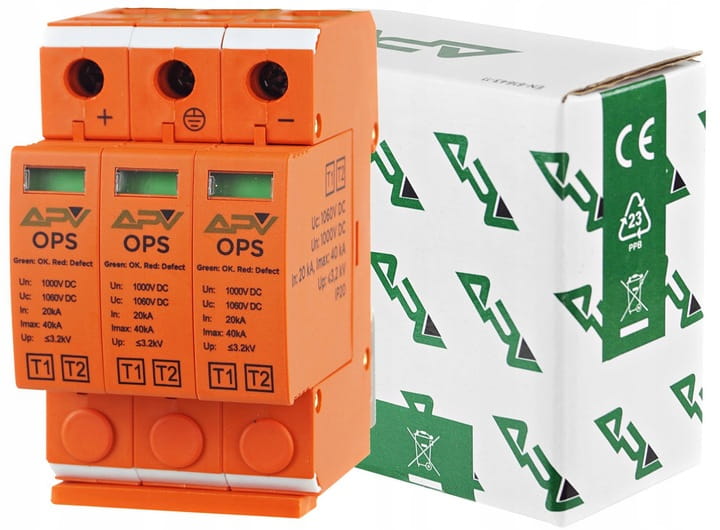

Charakterystyka ochronników przepięć APV 3P klasy B+C [T1+T2] 1000V DC 32A

Ochronniki przepięć klasy B+C (T1+T2) służą do ochrony instalacji fotowoltaicznych, przed napięciami indukowanymi, łączeniowymi oraz wywołanymi przez czynniki atmosferyczne.  Wyposażone są  w wizualny wskaźnik działania (zielony – ochrona, czerwony – brak ochrony).

Ograniczniki posiadają właściwości, które ułatwiają ich instalowanie i eksploatację.

Dane techniczne:

• Klasa ochrony: B+C (T1+T2),
• Ilość pól: 3,
• Wymagane zabezpieczenie: 32A,
• Napięcie znamionowe Un - 1000V DC,
• Napięcie stałej pracy Uc - 1060V DC,
• In: 20kA, Imax: 40kA,
• Up: <3,2kV,
• Temperatura otoczenia pracy: -30/+50°C,
• Przyłącza max: 35 mm2,
• Wymiary: 54x94x62 mm (szer.xwys.xgł.),
• Montaż: szyna 35 mm,
• Szczelność: IP20,
• Certyfikat CE

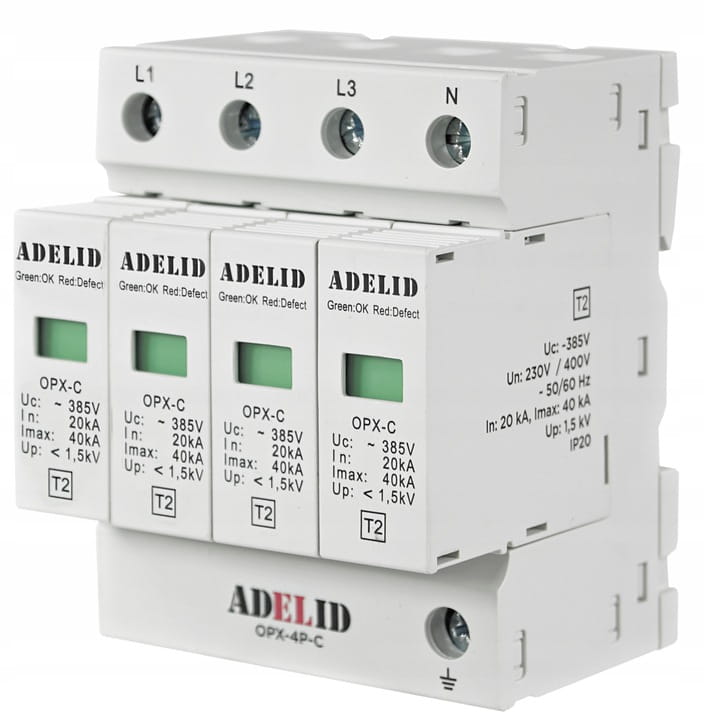

Charakterystyka ochronnika przeciwprzepięciowego 4-polowego, 3-fazowego, klasy C.

Ogranicznik przepięć, odgromnik a także ochronnik przepięciowy to urządzenie zaprojektowane do ochrony aparatury elektrycznej przed przejściowymi przepięciami, ograniczające czas trwania i częstotliwość prądu następczego.

Przepięcia mogą powstać podczas np. załączania lub wyłączania nieobciążonej linii napowietrznej lub przy uderzeniu pioruna w linię napowietrzną, mogą one spowodować zniszczenie izolacji i innych elementów sieci.

Dane techniczne:

• Klasa ochrony: C (II),
• Ilość pól: 4,
• Prąd próbny In: 30kA,
• Prąd MAX Imax: 60kA,
• Iimp: 6kA,
• Uc: 385V,
• Up: <1,5kV,
• Temperatura pracy: -40°C - +80°C,
• Czas reakcji: <25 ns,
• Wilgotność pracy: 30% - 90%,
• Dobezpieczenie: 125A,
• Obciążalność styków sygnałowych: 36V AC , 1A.
• Certyfikat CE, EN-61643-11

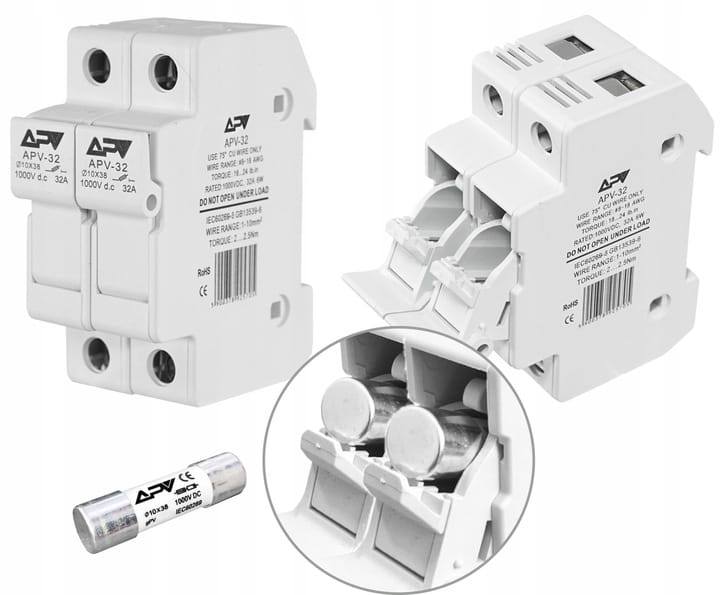

Charakterystyka rozłączników bezpiecznikowych 2P 10x38 1000V DC

Podstawa bezpiecznikowa wyposażona w dwie wkładki topikowe gPV. Do zastosowania w systemach fotowoltaicznych.

Dane techniczne:

• Ilość pól: 2,
• Wielkość wkładki bezpiecznikowej: 10.3 x 38 mm,
• Prąd maksymalny: 32A,
• Maksymalne napięcie robocze: 1000V,
• Rodzaj napięcia: DC,
• Częstotliwość: 50/60 Hz,
• Temperatura pracy: -25 to 50 °C,
• Wymiary: 36x78x60 mm (szer.xwys.xgł.),
• Montaż: szyna 35 mm,
• Szczelność: IP20,
• Certyfikat CE

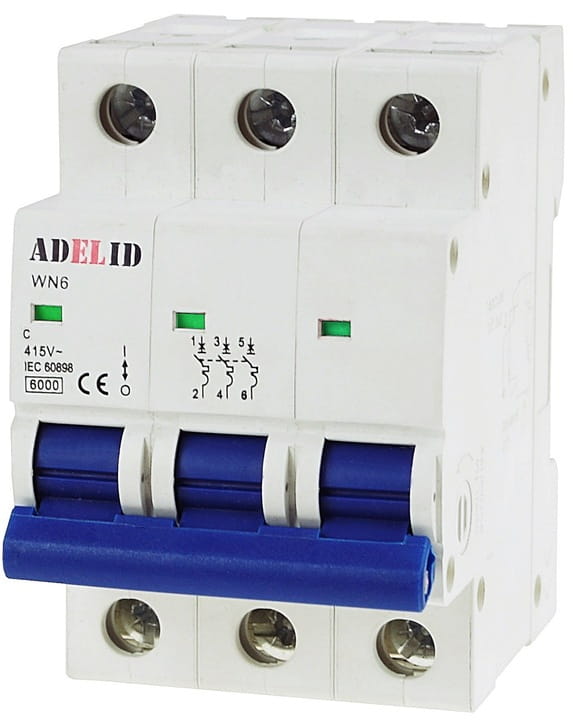

Charakterystyka wyłącznika nadprądowego, 3-polowego "C" 16A.

Indeks: WN6 3P C16A

Funkcje:

• Ochrona obwodów przeciw prądom występującym w trakcie przeciążenia,
• Ochrona obwodów przeciw zwarciom,
• Odłączanie.

Dane techniczne:

• Napięcie znamionowe: 230/400V AC ,
• Częstotliwość znamionowa: 50/60 Hz ,
• Charakterystyka wyzwalania: C,
• Prąd znamionowy (A): 16,
• Ilość modułów: 3,
• Znamionowa zwarciowa zdolność łączeniowa: 6kA.

Certyfikat CE
