Rozdzielnica PV DC AC Fotowoltaiczna 2 Stringi 1000V

Dostępność: duża ilość
Wysyłka w: 24 godziny
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Cena: 721,05 zł 721.05
zawiera 23% VAT, bez kosztów dostawy
ilość szt.

towar niedostępny

dodaj do przechowalni
Ocena: 4.8
Producent: APV
Kod produktu: APV-RPV-2-18

Opis

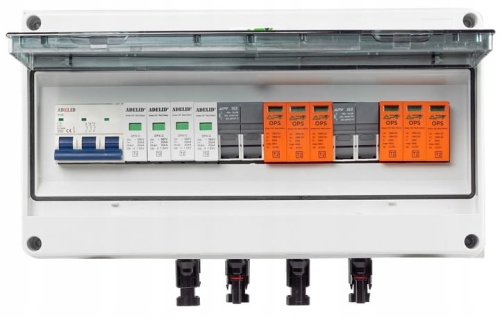

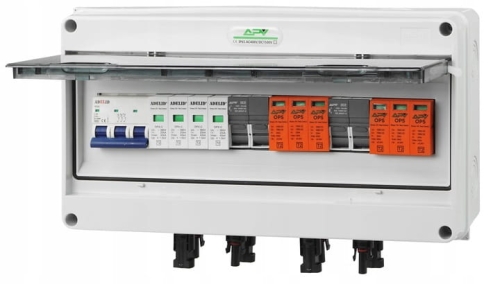

Zestaw - rozdzielnica PV fotowoltaiczna natynkowa, dwa stringi, 1000V DC 32A IP65

Zabezpieczenie instalacji PV przed przeciążeniami i skutkami zwarć w systemach fotowoltaicznych prądu stałego DC. Rozdzielnica do fotowoltaiki w pełni okablowana, gotowa do podłączenia.

  • Produkt okablowany przewodami solarnymi 6,00 mm2 oraz LGY według norm.
  • Rozdzielnica posiada wyprowadzone dławiki kablowe oraz złączki MC4.
  • Możliwość bezpiecznej wymiany zużytej wkładki warystorowej bez odłączania urządzenia.
  • Obudowa rozdzielnicy fotowoltaicznej na 18 modułów, natynkowa, o szczelności IP65, z drzwiami transparentnymi.

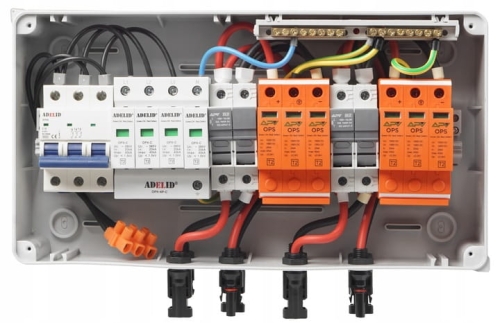

Rozdzielnica PV Fotowoltaiczna składa się z:

  • 1x Szczelną obudowę natynkowa, 18 modułowa, z drzwiami transparentnymi i listwą N+PE, szynę TH35,
  • 2x ogranicznik przepięć APV, 3P klasy C [T2], 1000V DC, 32A,
  • 2x rozłącznik bezpiecznikowy APV 2P 10x38 1000V DC,
  • 1x ochronnik przepięć OPX 4P, klasy C,
  • 1x wyłącznik nadprądowy WN6 3P, "C" 16A
  • 2x dławik kablowy PG 11, na przewód 5-10 mm,
  • 2x dławik kablowy PG 16, na przewód 10-14 mm,
  • 4x konektor złącze do rozdzielnic MC4-PM,
  • 2x gumowa zaślepka

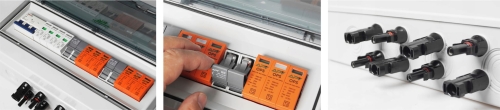

Zestaw do samodzielnego, szybkiego montażu.

  • Czytelny podgląd stanu,
  • Łatwy dostęp oraz wymiana zużytej wkładki warystorowej bez odłączania urządzenia.
  • Szybszy montaż - zoptymalizowany klips montażowy ogranicznika, zapewnia prosty i łatwy montaż bez użycia narzędzi.
  • Idealny zestaw do sieci fotowoltaicznej.

Charakterystyka obudowy ABS:

  • Stopień ochrony: IP65,
  • Ilość modułów: 18,
  • Wyposażenie: szyny TH35, Z+N oraz śruby montażowe,
  • Montaż: natynkowy,
  • Drzwi: uchylne w lewo, transparentne,
  • Osłabienia dla łatwego wprowadzenia przewodów,
  • Obudowa w kolorze białym.
  • Wymiary: 435 x 260 x 138 mm [szer.xwys.xgł.]

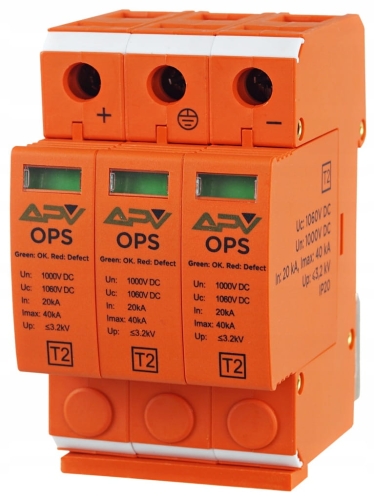

Charakterystyka ochronników przepięć APV 3P klasy C [T2] 1000V DC 32A

Ochronniki przepięć T2 służą do ochrony instalacji fotowoltaicznych- typ TN, TT, przed napięciami indukowanymi, łączeniowymi oraz wywołanymi przez czynniki atmosferyczne. Wyposażone są w wizualny wskaźnik działania (zielony – ochrona, czerwony – brak ochrony).

Ograniczniki posiadają właściwości, które ułatwiają ich instalowanie i eksploatację.

Dane techniczne:

  • Klasa ochrony: T2,
  • Ilość pól: 3,
  • Wymagane zabezpieczenie: 32A,
  • Napięcie znamionowe Un: 1000V DC,
  • Napięcie stałej pracy Uc: 1060V DC,
  • Prąd próbny In: 20kA
  • Prąd MAX Imax: 40kA
  • Up: <3.2 kV,
  • Temperatura otoczenia pracy: -30/+50°C,
  • Przyłącza max: 35 mm2,
  • Wymiary: 54x94x62 mm (szer.xwys.xgł.),
  • Montaż: szyna 35 mm,
  • Szczelność: IP20,
  • Certyfikat CE

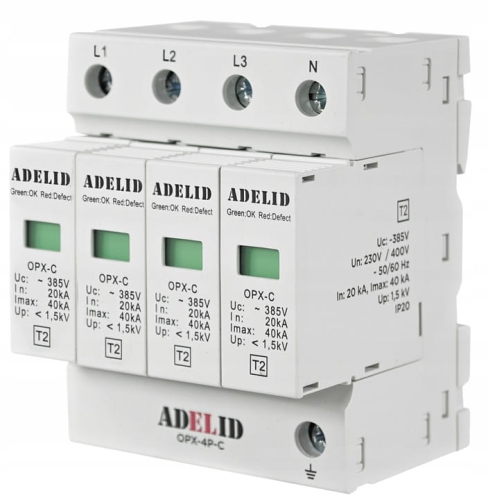

Charakterystyka ochronnika przeciwprzepięciowego 4-polowego, 3-fazowego, klasy C.

Ogranicznik przepięć, odgromnik a także ochronnik przepięciowy to urządzenie zaprojektowane do ochrony aparatury elektrycznej przed przejściowymi przepięciami, ograniczające czas trwania i częstotliwość prądu następczego.

Przepięcia mogą powstać podczas np. załączania lub wyłączania nieobciążonej linii napowietrznej lub przy uderzeniu pioruna w linię napowietrzną, mogą one spowodować zniszczenie izolacji i innych elementów sieci.

Dane techniczne:

  • Klasa ochrony: C (II)
  • Ilość pól: 4
  • Prąd próbny In: 20kA
  • Prąd MAX Imax: 40kA
  • Uc: 385V
  • Up: <1,2kV
  • Certyfikat CE.

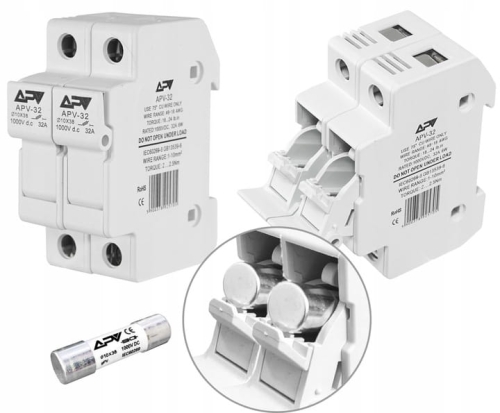

Charakterystyka rozłączników bezpiecznikowych2P 10x38 1000V DC

Podstawa bezpiecznikowa wyposażona w dwie wkładki topikowe gPV. Do zastosowania w systemach fotowoltaicznych.

Dane techniczne:

  • Ilość pól: 2,
  • Wielkość wkładki bezpiecznikowej: 10.3 x 38 mm,
  • Prąd maksymalny: 32A,
  • Maksymalne napięcie robocze: 1000V,
  • Rodzaj napięcia: DC,
  • Częstotliwość: 50/60 Hz,
  • Temperatura pracy: -25 to 50 °C,
  • Wymiary: 36x78x60 mm (szer.xwys.xgł.),
  • Montaż: szyna 35 mm,
  • Szczelność: IP20,
  • Certyfikat CE

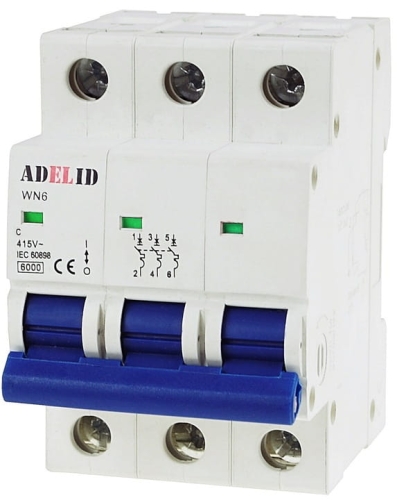

Charakterystyka wyłącznika nadprądowego, 3-polowego "C" 16A.

Indeks: WN6 3P C16A

Funkcje:

  • Ochrona obwodów przeciw prądom występującym w trakcie przeciążenia,
  • Ochrona obwodów przeciw zwarciom,
  • Odłączanie.

Dane techniczne:

  • Napięcie znamionowe: 230/400V AC ,
  • Częstotliwość znamionowa: 50/60 Hz ,
  • Charakterystyka wyzwalania: C,
  • Prąd znamionowy (A): 16,
  • Ilość modułów: 3,
  • Znamionowa zwarciowa zdolność łączeniowa: 6kA.

Certyfikat CE

Dane techniczne

Typ DC/AC
Ilość modułów 18
Ilość stringów 2
