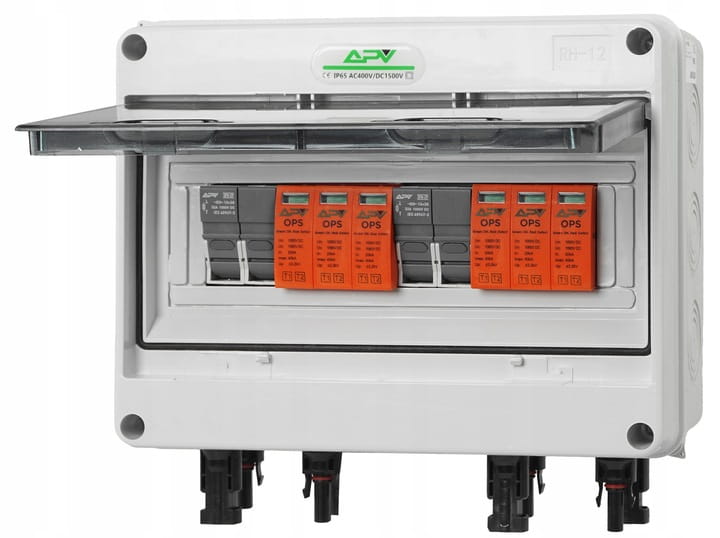

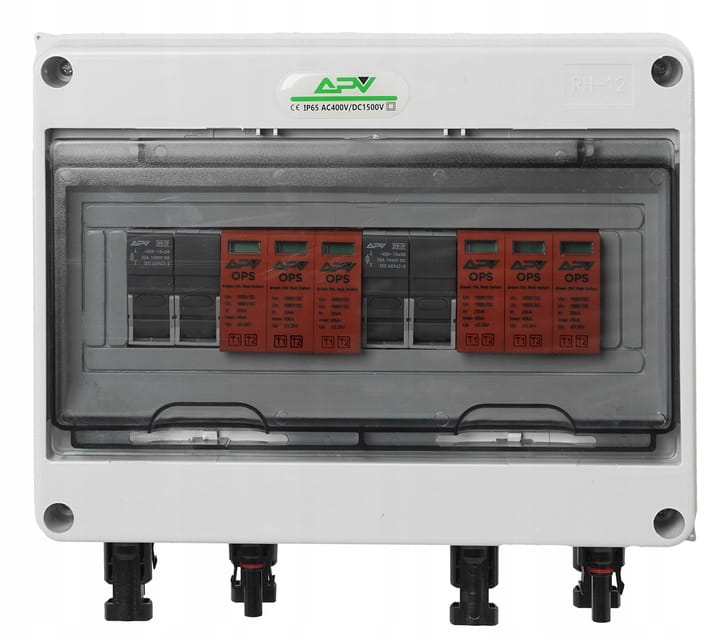

Rozdzielnica PV 1000V DC 2 Stringi Do Sieci Fotowoltaicznych

Zabezpieczenie instalacji PV przed przeciążeniami i skutkami zwarć w systemach fotowoltaicznych prądu stałego DC

Nasz produkt to kompletna rozdzielnica zapewniająca niezawodne zabezpieczenie instalacji PV przed przeciążeniami oraz skutkami zwarć w systemach fotowoltaicznych prądu stałego DC. Jest w pełni okablowany i gotowy do natychmiastowego podłączenia.

Wysoka jakość i zgodność z normami

Produkt został okablowany wytrzymałymi przewodami solarnymi o przekroju 6,00 mm2 oraz zgodnie z normami dotyczącymi instalacji fotowoltaicznych. Zawiera również dławiki kablowe oraz złączki MC4, co zapewnia niezawodność i bezpieczeństwo podczas użytkowania.

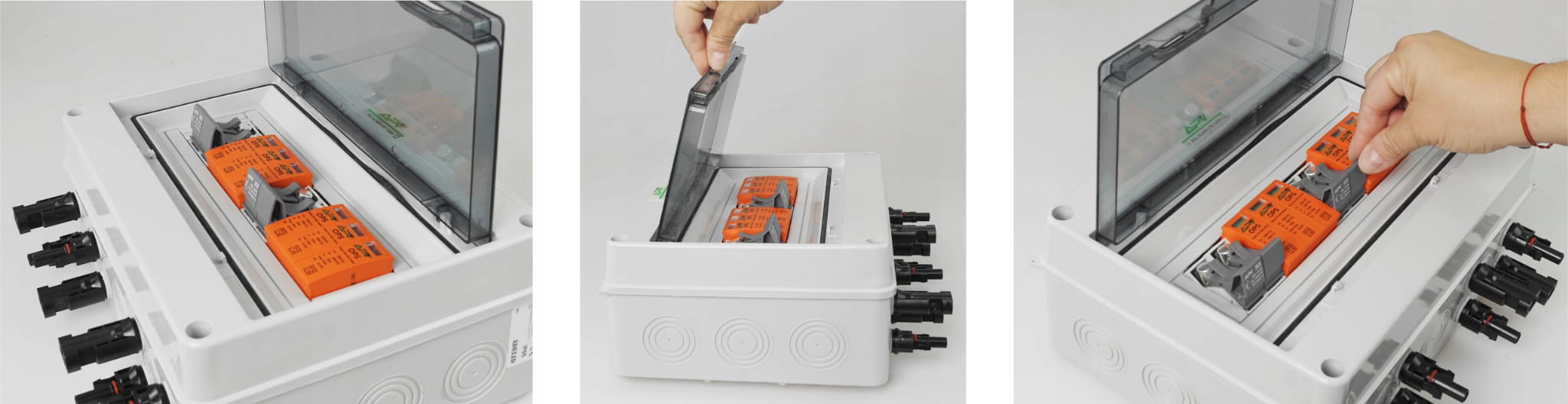

Łatwa wymiana wkładki warystorowej

Jedną z kluczowych cech naszej rozdzielnicy jest możliwość bezpiecznej wymiany zużytej wkładki warystorowej bez konieczności odłączania urządzenia. Zapewnia to wygodę użytkowania oraz minimalizuje czas przestoju systemu.

Solidna i odporna konstrukcja

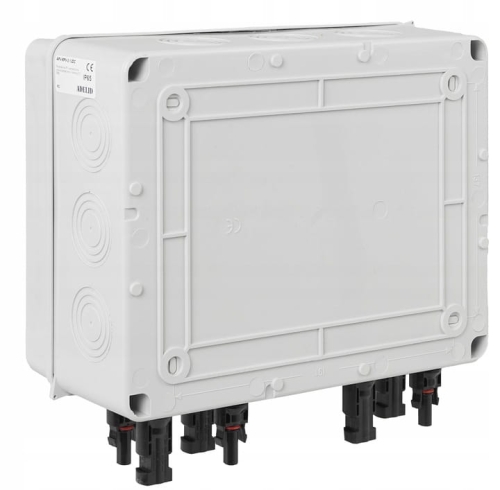

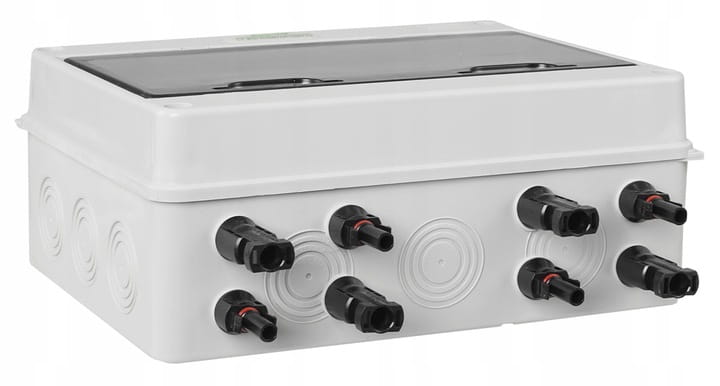

Obudowa rozdzielnicy została zaprojektowana na 12 modułów, wykonana jest w technologii natynkowej i posiada stopień szczelności IP65. Drzwi transparentne umożliwiają łatwą inspekcję, a solidna konstrukcja zapewnia ochronę przed warunkami atmosferycznymi.

Zestaw produktów

Polecamy pełny wachlarz produktów niezbędnych podczas montażu instalacji PV. Nasz zestaw zawiera:

• Szczelną obudowę natynkową, 12 modułową, z drzwiami transparentnymi i listwą N+PE, oraz szynę TH35.
• Ograniczniki przepięć APV, 3P klasy B+C [T1+T2], 1000V DC, 32A (2 sztuki).
• Rozłączniki bezpiecznikowe APV 2P 10x38 1000V DC, z dwoma wkładkami topikowymi (2 sztuki).
• Dławiki kablowe PG 11, na przewód 5-10 mm (2 sztuki).
• Konektory złączne do rozdzielnic MC4-PM (4 sztuki).
• Gumowe zaślepki (2 sztuki).

Łatwy montaż i użytkowanie

Nasza rozdzielnica jest już okablowana i gotowa do podłączenia do sieci. Zapewnia czytelny podgląd stanu oraz łatwy dostęp do elementów, co ułatwia zarówno montaż, jak i konserwację. To idealny zestaw dla każdej sieci fotowoltaicznej, gwarantujący nie tylko bezpieczeństwo, ale także wygodę użytkowania i długotrwałą niezawodność.

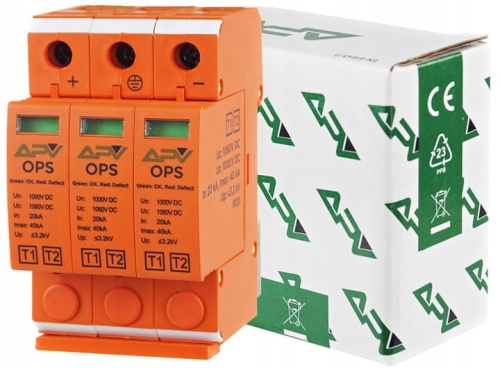

Charakterystyka ochronników przepięć APV 3P klasy B+C [T1+T2] 1000V DC 32A

Ochronniki przepięć klasy B+C (T1+T2) służą do ochrony instalacji fotowoltaicznych, przed napięciami indukowanymi, łączeniowymi oraz wywołanymi przez czynniki atmosferyczne. Wyposażone są w wizualny wskaźnik działania (zielony – ochrona, czerwony – brak ochrony).

Ograniczniki posiadają właściwości, które ułatwiają ich instalowanie i eksploatację.

Dane techniczne:

• Klasa ochrony: B+C (T1+T2),
• Ilość pól: 3,
• Wymagane zabezpieczenie: 32A,
• Napięcie znamionowe Un - 1000V DC,
• Napięcie stałej pracy Uc - 1060V DC,
• In: 20kA, Imax: 40kA,
• Up: <3,2kV,
• Temperatura otoczenia pracy: -30/+50°C,
• Przyłącza max: 35 mm2,
• Wymiary: 54x94x62 mm (szer.xwys.xgł.),
• Montaż: szyna 35 mm,
• Szczelność: IP20,
• Certyfikat CE

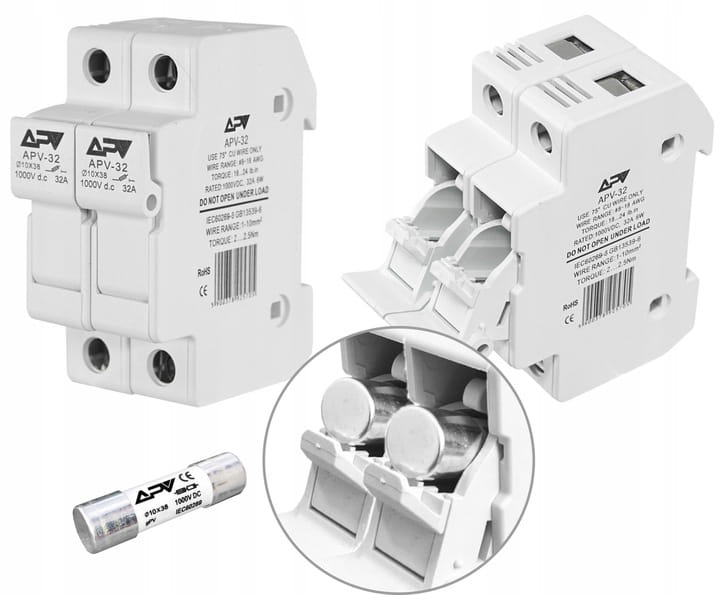

Charakterystyka rozłączników bezpiecznikowych 2P 10x38 1000V DC

Podstawa bezpiecznikowa wyposażona w dwie wkładki topikowe gPV. Do zastosowania w systemach fotowoltaicznych.

Dane techniczne:

• Ilość pól: 2,
• Wielkość wkładki bezpiecznikowej: 10.3 x 38 mm,
• Prąd maksymalny: 32A,
• Maksymalne napięcie robocze: 1000V,
• Rodzaj napięcia: DC,
• Częstotliwość: 50/60 Hz,
• Temperatura pracy: -25 to 50 °C,
• Wymiary: 36x78x60 mm (szer.xwys.xgł.),
• Montaż: szyna 35 mm,
• Szczelność: IP20,
• Certyfikat CE
