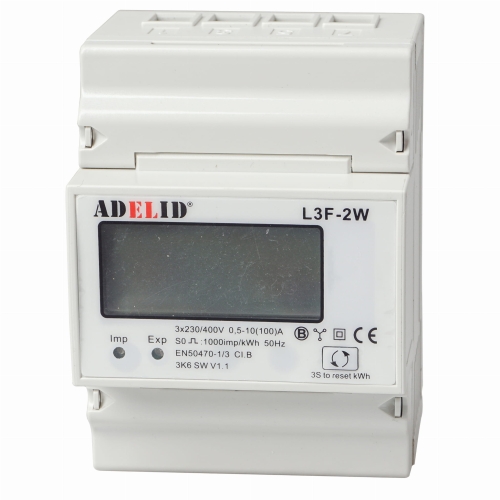

Nowy Licznik, podlicznik energii elektrycznej, dwukierunkowy, 3-fazowy 3x 10(100)A, Z FUNKCJĄ RESETU

Indeks: L3F-2W

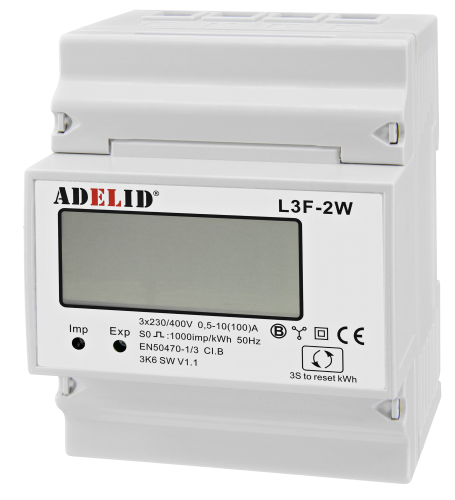

• Licznik trzyfazowy L3F (pobór/oddanie), z wyświetlaczem LCD, wyposażony w przycisk RESET, służący do wskazywania pobieranej energii elektrycznej prądu przemiennego, 3-fazowego, z dokładnością w klasie 1/B.

• Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej.

• Za pomocą funkcji import (pobieranie)/eksport (oddawanie) kWh i W można go używać do pomiaru dwukierunkowego energii odnawialnej. Funkcja resetu kWh umożliwia użytkownikowi sprawdzenie zużycia i poboru energii w wybranym okresie czasu.

• L3F-2W model mierzy i wskazuje całkowity pobór/oddanie energii aktywnej i mocy. Model wyposażony w przycisk RESET, do resetowania wskazań (3s) oraz przejścia pomiędzy wartościami (1s).

  STOSOWANY W UKŁADACH FOTOWOLTAIKI

STOSOWANY W UKŁADACH FOTOWOLTAIKI

Dane techniczne:

• Napięcie znamionowe (Un): 230V400V AC (3~),
• Zakres pomiarowy napięcia: 80% ~ 120% Un,
• Prąd bazowy (Ib): 10A,
• Prąd maksymalny (Imax): 100A,
• Prąd minimalny (Imin): 0,5A,
• Zakres prądu pracy: 0,4% Ib-Imax,
• Przeciążenie prądowe: 30 Imax przez 0,01s,
• Częstotliwość znamionowa: 50 Hz,
• Pobór własny: ≤ 2W/10VA na fazę,
• Wyjście impulsowe: 1000imp/kWh,
• Maksymalny odczyt: 99999,9 kWh,
• Reset: 3s,
• Czas uruchomienia: 10 sekund,
• Dokładność pomiaru: EN 50470-1/3, IEC 62053-21
• Wilgotność podczas pracy: ≤ 90%,
• Wilgotność podczas magazynowania: ≤ 95%,
• Temperatura podczas pracy: -25°C/+ 55°C,
• Temperatura podczas magazynowania: -40°C/+ 70°C,
• Stopień ochrony: IP51,
• Środowisko mechaniczne: M1,
• Klasa izolacji licznika w obudowie: II,
• Środowisko elektromagnetyczne: E2,

Właściwości izolacyjne:

• Napięcie udarowe AC: 4kV dla 1 min,
• Impulsowe napięcie udarowe: 6kV-1.2µS.

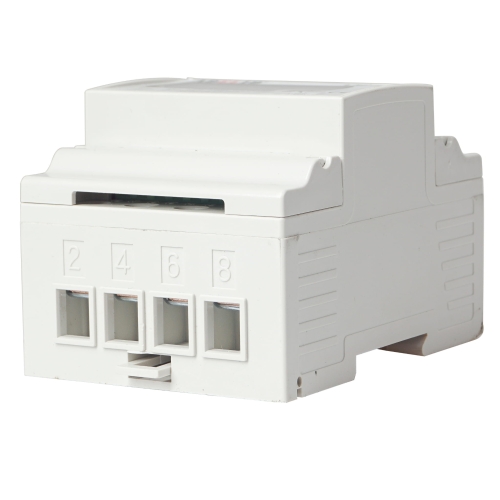

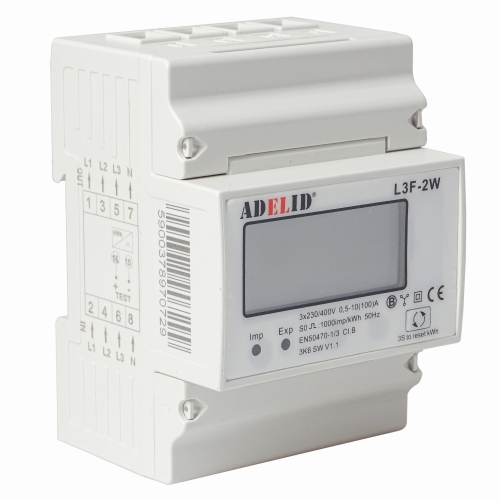

Schemat podłączenia:

• 1/5      L1  WE/WY
• 2/6      L2  WE/WY
• 3/7      L3  WE/WY
• 4/8      N

Dzięki wyposażeniu licznika w dodatkowe wyjście impulsowe, istnieje możliwość podłączenia urządzenia zliczającego.

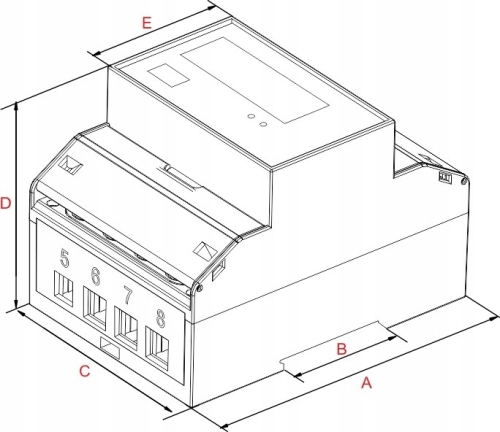

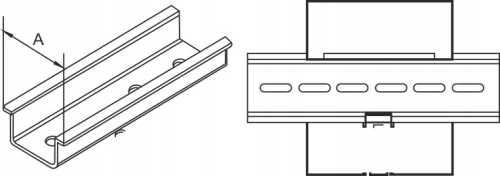

Montaż na szynie DIN:

A: 35 mm.

NALEŻY PAMIĘTAĆ O WŁAŚCIMYM, ZGODNYM Z INSTRUKCJĄ UŻYTKOWANIU URZĄDZENIA.

• należy używać jedynie narządzi izolowanych, podczas montażu,
• wszystkie prace montażowe należy wykonywać po wyłączeniu napięcia,
• licznik powinien być umieszczony w suchym pomieszczeniu,
• po zamontowaniu licznika należy założyć pokrywy ochronne,
• urządzenie należy chronić przed wstrząsami oraz upadkiem.
