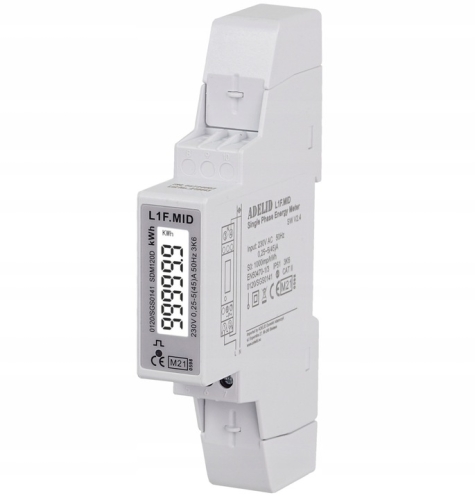

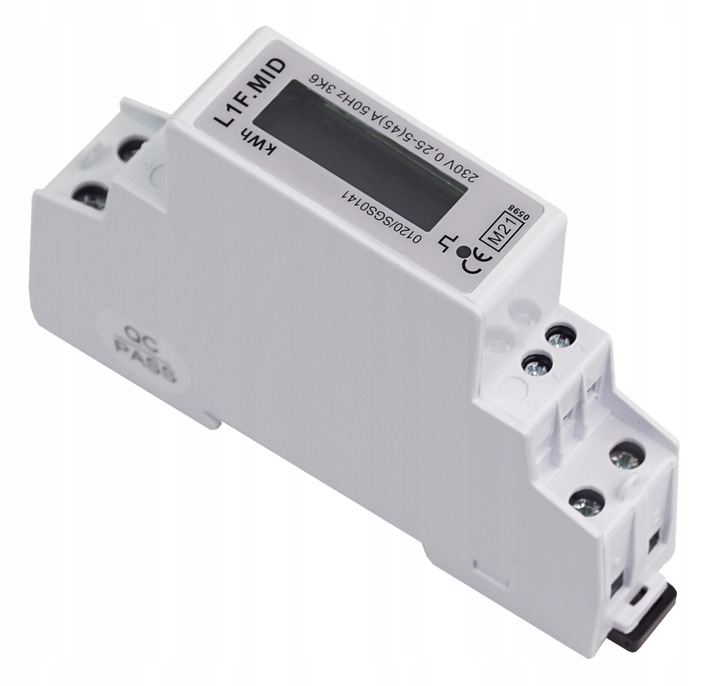

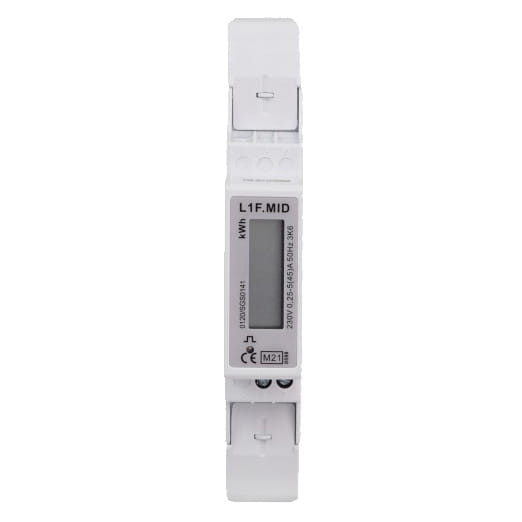

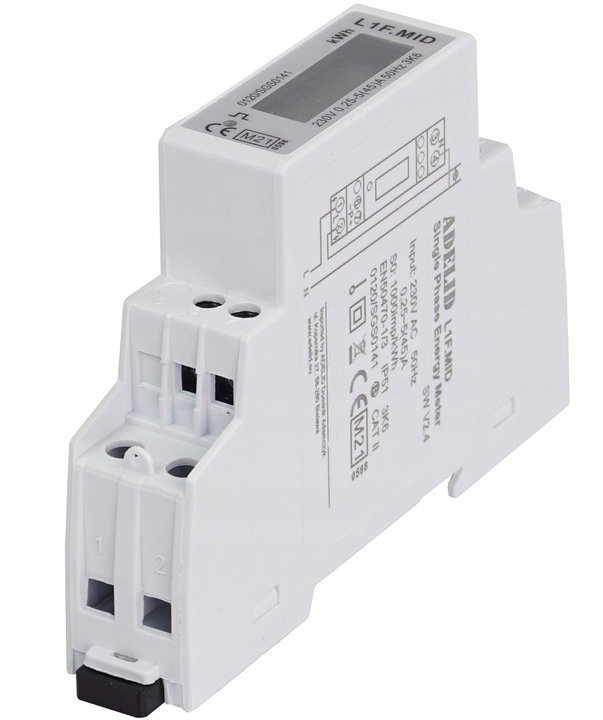

Licznik Jednofazowy Podlicznik Energii Prądu 1-faz L1F

Licznik, podlicznik prądu energii elektrycznej, 1-fazowy MID 45A 50/60Hz

Licznik jednofazowy L1F, z wyświetlaczem LCD, służący do wskazywania pobieranej energii elektrycznej prądu przemiennego jednofazowego z dokładnością w klasie 1/B.

Służy do bezpośredniego pomiaru mocy czynnej w układzie jednofazowym.

Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej. Pobór energii w fazie sygnalizowany jest miganiem diody LED. Liczba impulsów jest przeliczana na energię pobraną, a jej wartość wskazywana jest przez wyświetlacz LCD.

Produkt jest zgodny z Unijną Dyrektywą 2014/32/EU, nazywaną dyrektywą MID – Measuring Instrument Directive (dyrektywa mająca na celu ujednolicenie standardów odczytów urządzeń pomiarowych dzięki czemu mamy możliwość rozliczeń na podstawie danych z liczników).

Dane techniczne:

• Napięcie znamionowe (Un): 230V AC,
• Zakres pomiarowy napięcia: 176 ~ 247V AC,
• Prąd bazowy (Ib): 5A,
• Prąd maksymalny (Imax): 45A,
• Prąd minimalny (Imin): 0,25A,
• Zakres prądu pracy: 0,4% Ib-Imax,
• Przeciążenie prądowe: 30 Imax przez 0,01s,
• Częstotliwość znamionowa: 50 Hz,
• Pobór własny: ≤ 1W/8VA,
• Wyjście impulsowe: 1000imp/kWh,
• Maksymalny odczyt: 99999,9 kWh,
• Dokładność pomiaru: EN 50470-1/3, IEC 62053-2
• Wilgotność podczas pracy: ≤ 90%,
• Wilgotność podczas magazynowania: ≤ 95%,
• Temperatura podczas pracy: -25°C/+ 55°C,
• Temperatura podczas magazynowania: -40°C/+ 70°C,
• Stopień ochrony: IP51,
• Czas uruchomienia: 3 sekundy
• Środowisko mechaniczne: M1,
• Klasa izolacji licznika w obudowie: II,
• Środowisko elektromagnetyczne: E2,

Właściwości izolacyjne:

• Napięcie udarowe AC: 4kV dla 1 min,
• Impulsowe napięcie udarowe: 6kV-1.2µS.

UWAGA!

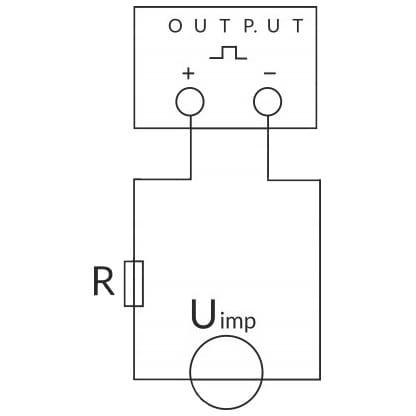

Wyjście impulsowe powinno zostać podłączone zgodnie z zamieszczonym schematem.

Należy szczególnie zwrócić uwagę na polaryzację napięcia (+,-).

Napięcie (Ui): 5-27V DC,

Prąd (Imax): 27mA DC.

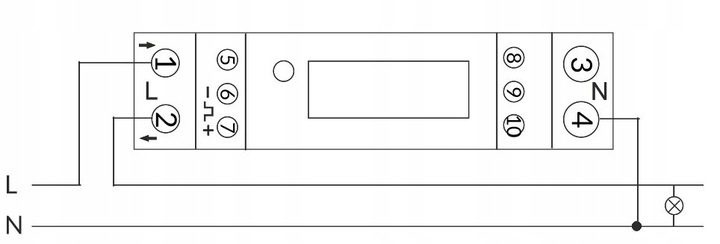

Schemat podłączenia:

• Zacisk 1: L- WE
• Zacisk 2: L- WY
• Zacisk 3 & 4: N
• Zacisk 6 & 7: Wyjście impulsowe.

Dzięki wyposażeniu licznika w dodatkowe wyjście impulsowe, istnieje możliwość podłączenia urządzenia zliczającego.

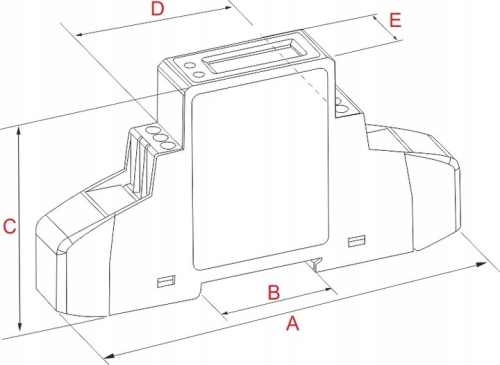

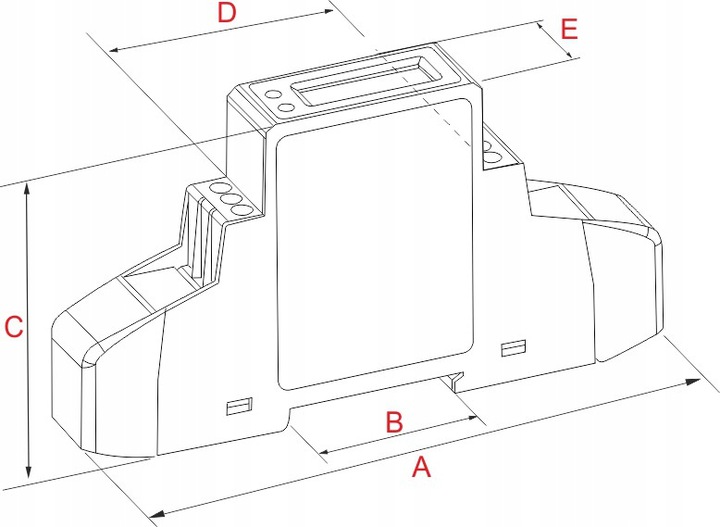

Wymiary urządzenia:

• A: 119 mm
• B: 35 mm
• C: 62 mm
• D: 45 mm
• E: 17,5 mm

Waga: 0,1 kg.

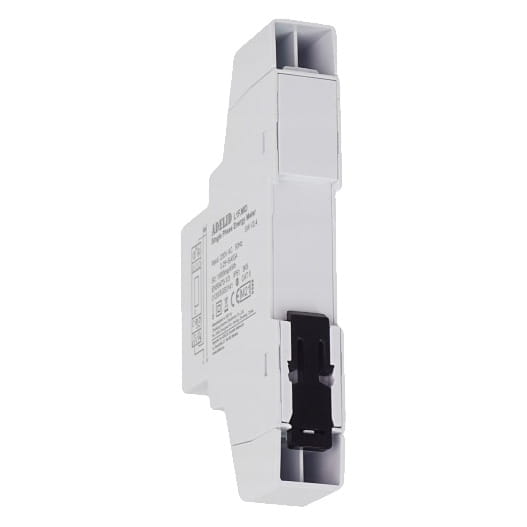

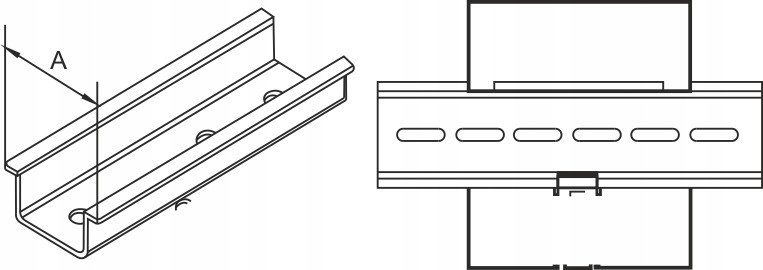

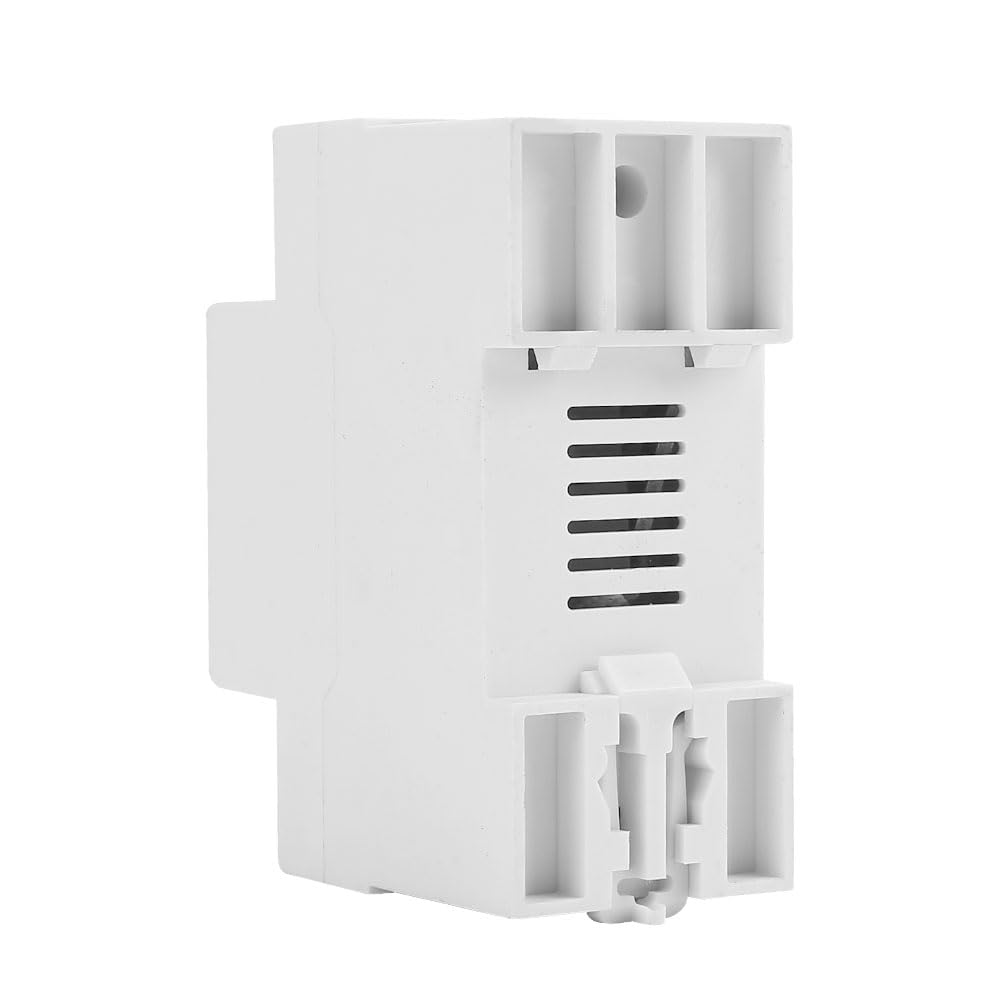

Montaż na szynie DIN:

A: 35 mm.

NALEŻY PAMIĘTAĆ O WŁAŚCIMYM, ZGODNYM Z INSTRUKCJĄ UŻYTKOWANIU URZĄDZENIA.

• należy używać jedynie narządzi izolowanych, podczas montażu,
• wszystkie prace montażowe należy wykonywać po wyłączeniu napięcia,
• licznik powinien być umieszczony w suchym pomieszczeniu,
• po zamontowaniu licznika należy założyć pokrywy ochronne,
• urządzenie należy chronić przed wstrząsami oraz upadkiem.
