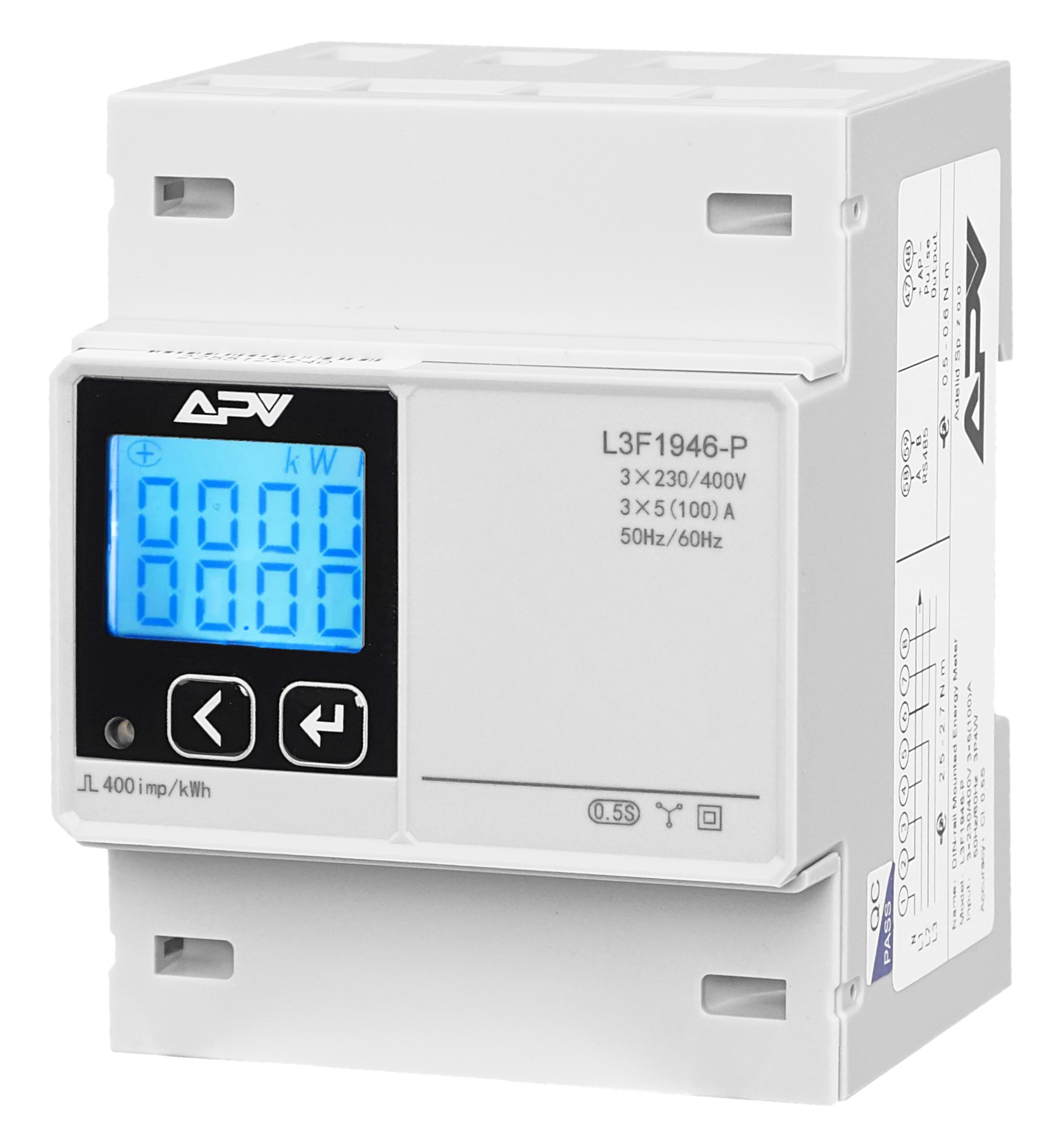

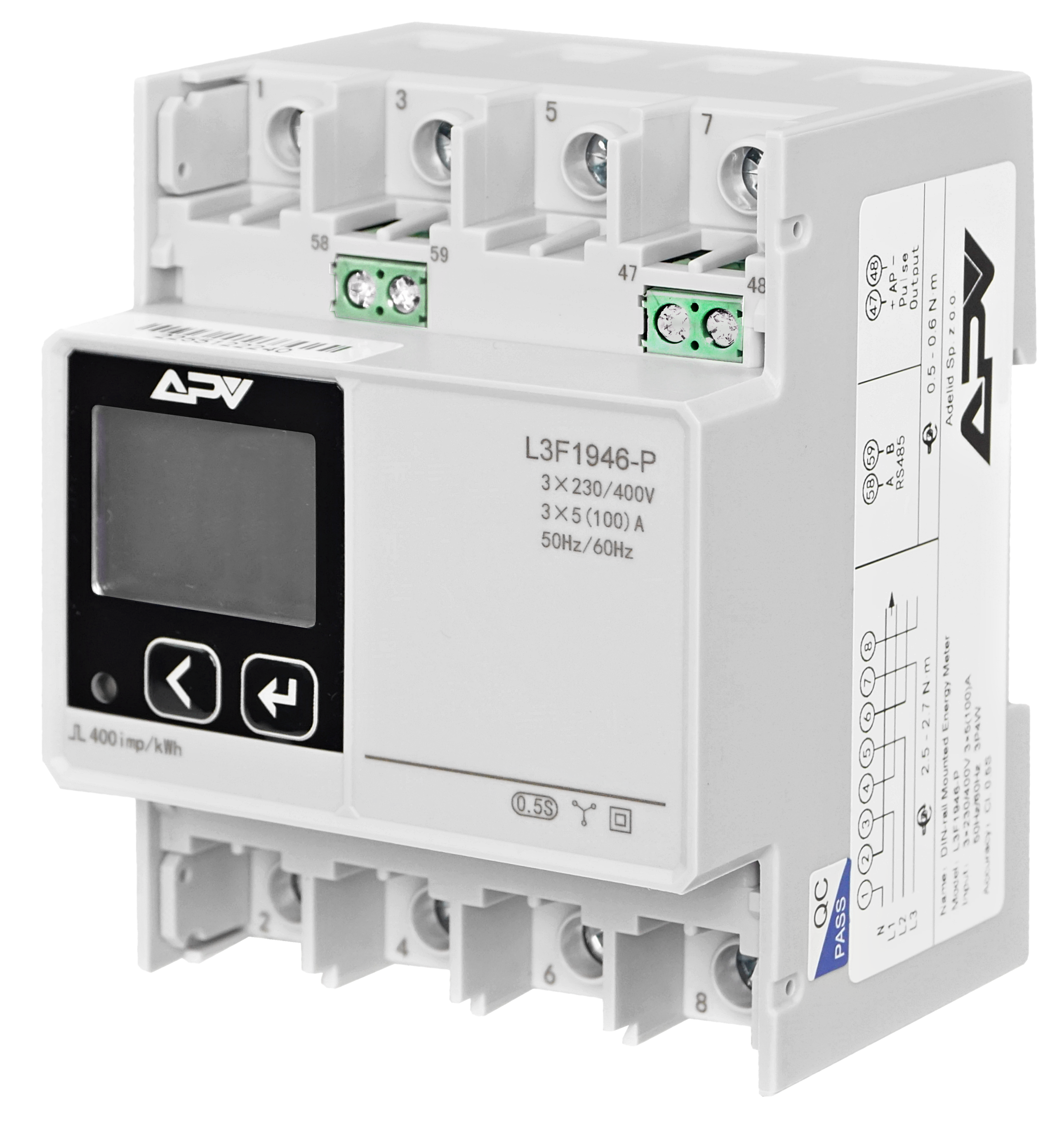

Licznik Energii Trójfazowy Dwukierunkowy 3faz 100A

Miernik trójfazowy energii elektrycznej, licznik dokonujący pomiaru dwukierunkowego (pobór/oddanie) 100a.

Posiada opcję zdalnego odczytu danych, poprzez MODBUS - RS485.

Licznik, miernik trójfazowy z wyświetlaczem LCD, służący do pomiaru i monitorowania zużycia energii elektrycznej sieci trójfazowej. Idealni do sieci fotowoltaicznych.

• Do zastosowań zarówno komercyjnych jak i przemysłowych.
• Mierzy i wskazuje całkowity pobór / oddanie energii aktywnej (kWh) i mocy (W).
• wyposażony jest w duży i czytelny wyświetlacz oraz przeznaczony jest do zdalnego odczytywania pomiarów energii elektrycznej poprzez magistralę MODBUS RTU (RS485)

Licznik L3F1946-4M przeznaczony jest do zdalnego odczytywania pomiarów energii elektrycznej, poprzez magistralę MODBUS RTU (RS485), takich jak:

• napięcie
• natężenie prądu
• prąd czynny
• prąd bierny
• moc pozorna
• współczynnik mocy
• częstotliwość
• wartości maksymalne i minimalne

Pozostałe funkcje pomiarowe urządzenia:

• pomiar dwukierunkowej energii czynnej;
• pomiar dwukierunkowej energii biernej;
• pomiar cztero-kwadrantowej energii biernej;
• moc pozorna;

Dane techniczne:

• Częstotliwość: 50/60 Hz
• Zakres napięcia: 0.8Un ～ 1.2Un
• Wyjście impulsowe: gdy aktywne, zakres impulsów（80±20%）ms
• RTC error (błąd pomiarowy): ≤0.5s/day
• Klasa szczelności IP: IP54（obudowa przednia）/ IP20（obudowa tylna）
• Temperatura pracy: (-25～70)℃
• Temperatura przechowywania: (-30～80)℃
• Wilgotność względna: (5～95)% （bez kondensacji),
• Interfejs komunikacji: Port RS485,
• Protokół Modbus-RTU, szybkość transmisji do 9600bps.

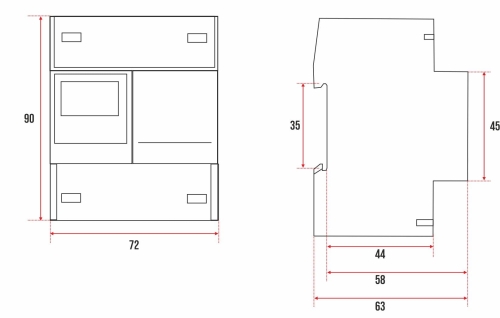

Wymiary urządzenia:

• wys: 90 mm,
• szer: 72 mm (4 moduły),
• gł. całkowita: 63 mm.

Prąd wejściowy:

• Wejście bezpośrednie: 5(100)A

Zużycie energii

• Obwód napięciowy: < 4VA
• Obwód prądowy: < 1VA

Prąd rozruchowy:

• Wejście bezpośrednie: 0.002Ib

Dokładność:

• Prąd napięciowy: klasa 0.2,
• Moc, energia czynna: klasa 0.5S,
• Energia bierna: klasa 2,
• Napięcie znamionowe: 3×220/380V (+/-10%).

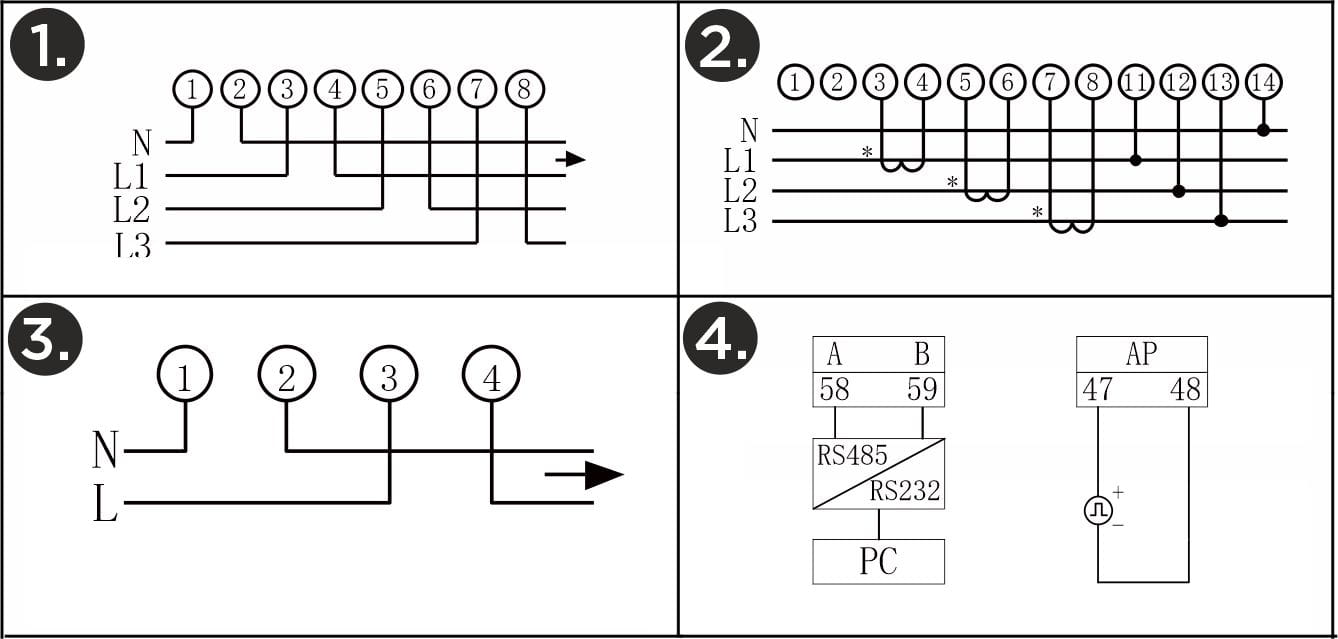

Podłączenie:

1. Trójfazowe, czteroprzewodowe podłączenie bezpośrednie,
2. Jednofazowe podłączenie bezpośrednie,
3. Komunikacja
