Rozdzielnica PV bezpiecznik fotowoltaika 1000V DC
Opis
Zestaw - rozdzielnica fotowoltaiczna natynkowa 1000V DC 15A IP40
Kod produktu: APV-RMNT6-OPS2
Zabezpieczenie instalacji PV przed przeciążeniami i skutkami zwarć w systmach fotowoltaicznych prądu stałego DC.

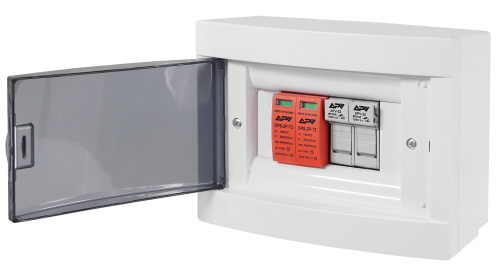

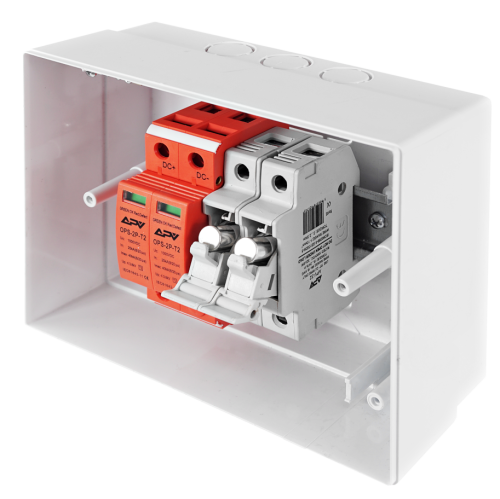

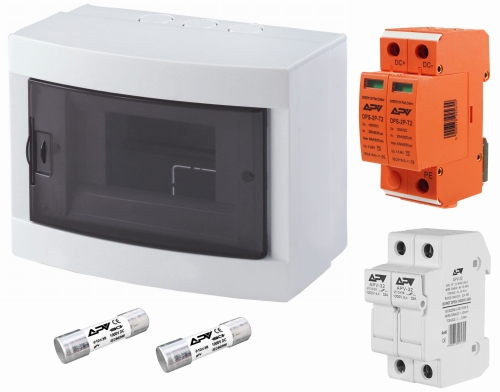

W skład zestawu wchodzą:
- Obudowa natynkowa 6 modułowa, z drzwiami transparentnymi i listwą N+PE,
- Ogranicznik przepięć APV, 2P klasa C [T2], 1000V DC, 32A,
- Rozłącznik bezpiecznikowy APV 2P 10x38 1000V DC, w skład którego wchodzą: podstawa bezpiecnzikowa 2P oraz dwie wkładki rurkowe gPV 15A.
Możliwość bezpiecznej wymiany zużytej wkładki warystorowej bez odłączania urządzenia.

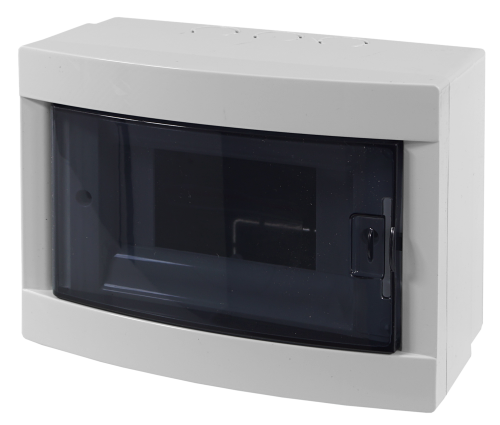

Charakterystyka obudowy:
- Stopień ochrony: IP40,
- Ilość modułów: 6,
- Wymiar obudowy: 184x100x140 mm,
- Wyposażenie: szyny TH35, Z+N oraz śruby montażowe,
- Montaż: natynkowy,
- Drzwi: uchylne w lewo, transparentne,
- Osłabienia dla łatwego wprowadzenia przewodów,
- Obudowa w kolorze białym.

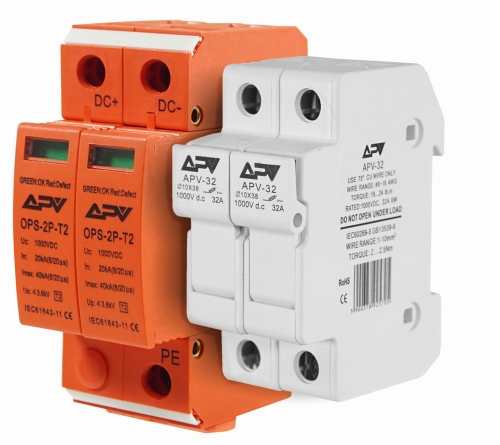

Charakterystyka ochronnika przepięć APV 2P klasy C [T2] 1000V DC 32A
Ochronniki przepięć T2 służą do ochrony instalacji fotowoltaicznych- typ TN, TT, przed napięciami indukowanymi, łączeniowymi oraz wywołanymi przez czynniki atmosferyczne. Wyposażone są w wizualny wskaźnik działania (zielony – ochrona, czerwony – brak ochrony).
Ograniczniki posiadają właściwości, które ułatwiają ich instalowanie i eksploatację.
Dane techniczne:
- Klasa ochrony: T2,
- Ilość pól: 2,
- Wymagane zabezpieczenie: 32A,
- Napięcie znamionowe Un: 1000V DC,
- Napięcie stałej pracy Uc: 1060V DC,
- Prąd próbny In: 20kA
- Prąd MAX Imax: 40kA
- Up: <4.0 kV,
- Temperatura otoczenia pracy: -30/+50°C,
- Przyłącza max: 35 mm2,
- Wymiary: 36x94x62 mm (szer.xwys.xgł.),
- Montaż: szyna 35 mm,
- Szczelność: IP20,
- Certyfikat CE
Charakterystyka rozłącznika bezpiecznikowego 2P 10x38 1000V DC
Podstawa bezpiecznikowa wyposażona w dwie wkładki topikowe gPV. Do zastosowania w systemach fotowoltaicznych.
Dane techniczne:
- Ilość pól: 2,
- Wielkość wkładki bezpiecznikowej: 10.3 x 38 mm,
- Prąd maksymalny: 32A,
- Maksymalne napięcie robocze: 1000V,
- Rodzaj napięcia: DC,
- Częstotliwość: 50/60 Hz,
- Temperatura pracy: -25 to 50 °C,
- Wymiary: 36x78x60 mm (szer.xwys.xgł.),
- Montaż: szyna 35 mm,
- Szczelność: IP20,
- Certyfikat CE
Zestaw do samodzielnego, szybkiego montażu.
- Czytelny podgląd stanu - zarówno ogranicznika jak i wkładek topikowych,
- Łatwy dostęp oraz wymiana zużytej wkładki warystorowej bez odłączania urządzenia.
- Szybszy montaż - zoptymalizowany klips montażowy ogranicznika, zapewnia prosty i łatwy montaż bez użycia narzędzi.
- Idealny zestaw do sieci fotowoltaicznej.
Dane techniczne
Typ | DC |
Ilość modułów | 6 |
