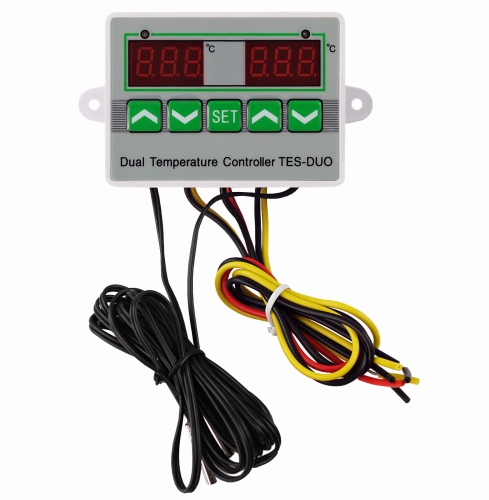

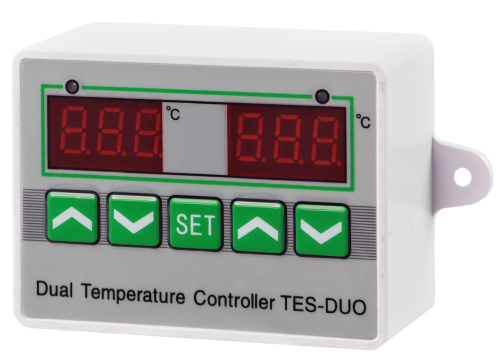

Regulator Temperatury Termostat Cyfrowy Alarm 2 w 1, 12V
Opis
Termostat umożliwia sterowanie różnego rodzaju urządzeniami elektrycznymi takimi jak: pompy CO, pompy wody, pompy cyrkulacyjne, kompresory, wentylatory, grzałki i wiele innych.
Moduł posiada możliwość grzania oraz chłodzenia
Każdy z regulatorów pracuje niezależnie i może kontrolować inna temperaturę w dwóch głównych trybach:
- Grzanie - przekaźnik zostaje załączony gdy temperatura jest mniejsza od zadanej o wartość histerezy. W momencie gdy temperatura osiąga wartość zadaną przekaźnik zostaje wyłączony.
- Chłodzenie - przekaźnik zostaje załączony gdy temperatura wzrośnie powyżej ustawionej z uwzględnieniem histerezy. Wyłączenie przekaźnika nastąpi gdy temperatura spadnie do wartości zadanej.
Sterownik wyposażony jest w programowalny ALARM

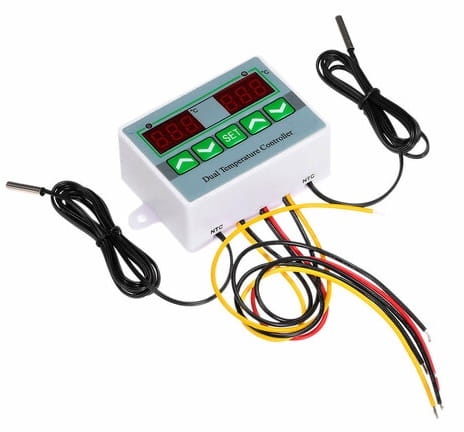

W skład zestawu wchodzi:
- Podwójny regulator temperatury,
- Sondy 2szt (NTC10K czujnik temperatury),
- Przewody do podłączenia,
- Instrukcja obsługi.
Dane techniczne:
- Wyświetlacze: 2x LED 3 cyfrowy,
- Kolor wyświetlacza: czerwony,
- Kolor LED sygnalizującej: zielony/czerwony (przekaźnik/alarm),
- Zasilanie: 12V AC,
- Pobór prądu: 30mA,
- Pomiar temperatury: -50°C - +100°C,
- Rozdzielczość pomiaru: 0,1°C (do 99,9°C),
- Częstotliwość odświeżania temperatury: 0,5s,
- Prąd styku/przekaźnika: 5A (1kW),
- Alarm: urządzenie posiada programowalny alarm przekroczenia dolnej lub górnej granicy temperatury. Sygnalizowany dźwiękiem (buzzerem) i migającą diodą,
- Diody LED: sygnalizują o załączeniu przekaźnika i uruchomionym alarmie,
- Wbudowana pamięć ustawień: gdy zaniknie zasilanie, nie trzeba na nowo programować urządzenia.
Sondy:
- Rodzaj czujnika: Czujnik temperatury: NTC10k - wodoodporny,
- Średnica sondy czujnika: 4 mm,
- Długość sondy czujnika: 20 mm,
- Długość przewodu z czujnikiem: 95 cm,
- Długość pozostałych przewodów: 20 cm,
- Temperatura pracy: 0°C - 50°C.

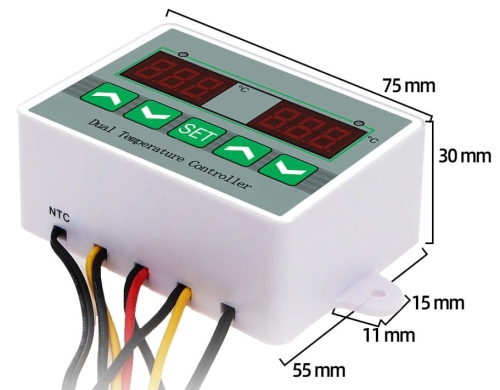

Wymiary urządzenia:
- Wysokość: 55 mm
- Rozstaw otworów mocujących: 88 mm,
- Szerokość: 76 mm
- Waga: 100 g.
- Głębokość: 31 mm

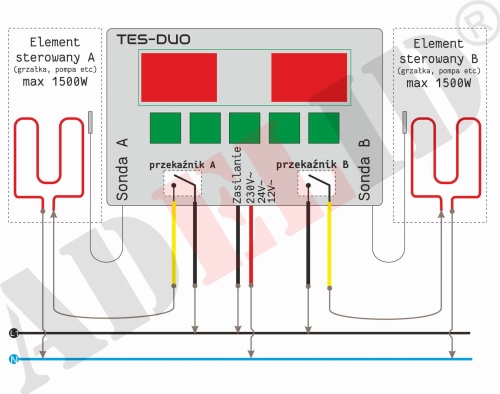

Schemat podłączenia:
- wyświetlacz led - termostat 1
- wyświetlacz led - termostat 2
- dioda led sygnalizująca
- otwory montażowe
- przycisk góra dół (start/stop) dla termostatu 2
- przycisk góra dół (start/stop) dla termostatu 1
- pprzycisk funkcyjny set
- a - sonda 1
- a1- sonda 2
- b - odbiornik 1
- b1 - odbiornik 2
- c - zasilanie odbiorika 1
- c1 - zasilanie odbiornika 2
- d - zasilanie termostatu
Ustawienia, zasady regulacji termostatu:
Termostat 2 (przyciski "góra" i "dół" pod prawym wyświetlaczem) programuje się tak samo, jak termostat 1 (przyciski "góra" i "dół" pod lewym wyświetlaczem).
Ustawianie temperatury termostatu 1:
- Naciśnij SET jeden raz, a następnie za pomocą przycisków "góra" i "dół" ustaw temperaturę (przytrzymanie przycisku przyspiesza zmianę temperatury).
Ustawianie temperatury termostatu 2:
- Naciśnij SET dwa razy, a następnie za pomocą przycisków "góra" i "dół" ustaw temperaturę (przytrzymanie przycisku przyspiesza zmianę temperatury).
MENU termostatu 1:
- Naciśnij SET jeden raz, a następnie przytrzymaj SET przez 2 sekundy aby wejść do MENU termostatu 1.
MENU termostatu 2:
- Naciśnij SET dwa razy, a następnie przytrzymaj SET przez 2 sekundy aby wejść do MENU termostatu 2.
Używając przycisków "góra" i "dół", wybierz jedną z kilku funkcji dostępnych w MENU.

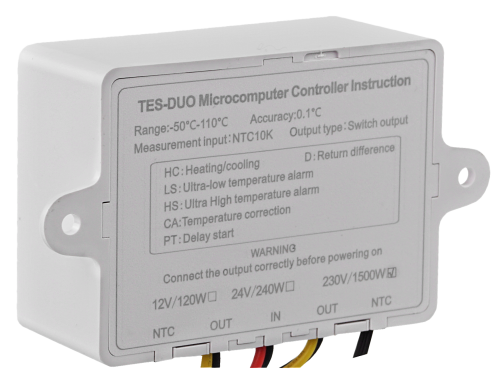

Zawartość MENU:
- HC - „H”- Grzanie, "C"- Chłodzenie,
- D - histereza (różnica °C między ustawioną temperaturą a temperaturą załączenia regulatora, 1-30°C),
- LS - alarm niskiej temperatury (od -50°C do +109°C). Alarm sygnalizowany: dźwiękiem oraz migającą czerwoną LED i wyświetlaczem "-L-".
- HS - alarm wysokiej temperatury (od -49°C do +110°C). Alarm sygnalizowany: dźwiękiem oraz migającą czerwoną LED i wyświetlaczem "-H-",
- CA - korekta (kalibracja) wskazań temperatury (od - 10°C do 10°C),
- PT - opóźnienie załączenia przekaźnika (0-10min).
