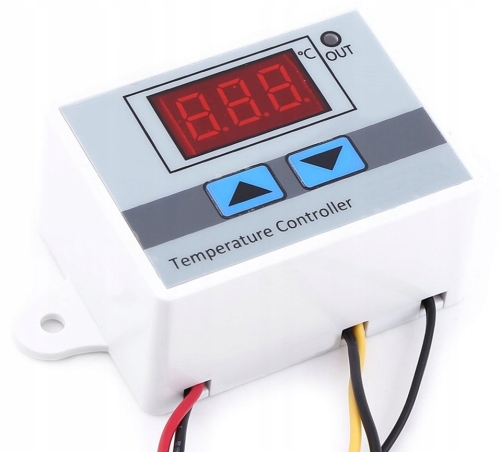

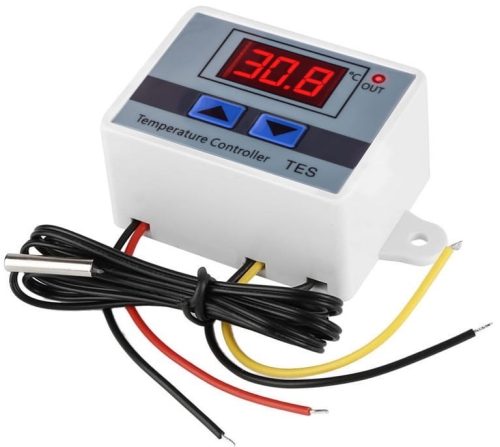

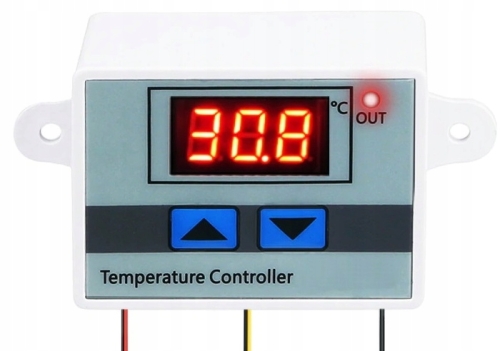

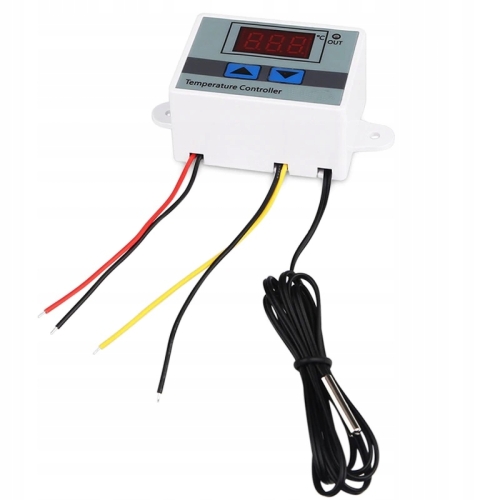

Termostat Elektroniczny Regulator Temperatury 24V

Termostat umożliwia sterowanie różnego rodzaju urządzeniami elektrycznymi takimi jak: pompy CO, pompy wody, popy cyrkulacyjne, kompresory, wentylatory, grzałki i wiele innych.

Termostat po odłączeniu z prądu i kolejnym podłączeniu zapamiętuje ustawienia.

Zaletą termostatu  TES jest to, że posiada możliwość grzania oraz chłodzenia.

W skład zestawu wchodzi:

• Regulator temperatury,
• Sonda ( czujnik temperatury),
• Przewody do podłączenia,
• Instrukcja obsługi.

Dane techniczne:

• Zasilanie: 24V DC
• Max. obciążenie przekaźnika: 230W,
• Pobór prądu: 30mA,
• Zakres pomiaru temp.: od -55°C do 110°C,
• Zakres regulacji temp.: od -55°C do 110°C,
• Dokładność pomiaru: 0,1°C,
• Precyzja sterowania temperaturą: 0,1°C
• Częstotliwość odświeżania: 0,5s,

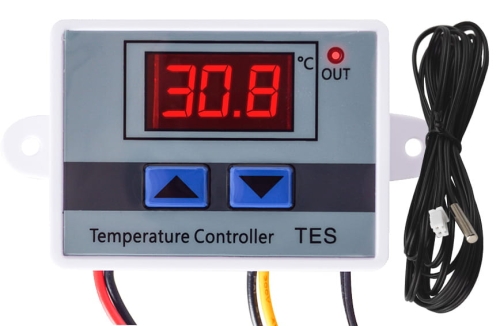

Charakterystyka sondy:

• Rodzaj Sondy: NTC10k (w wodoodpornej obudowie)
• Długość Sondy z kablem: 1 metr,
• Średnica sondy: 5 mm
• Długość sondy, końcówka metalowa: 25 mm,

Wyświetlacz:

• Rodzaj wyświetlacza: LED,
• Kolor wyświetlacza: Czerwony,
• Rozmiar wyświetlacza: 1,9 cali 3 cyfry,

Obudowa regulatora - termostatu:

• Długość przewodów wyprowadzonych z regulatora: 8 - 10 cm,
• Kolor obudowy: Biała,
• Materiał z jakiego wykonana jest obudowa: Tworzywo sztuczne,
• Wysoka jakość wykonania, obudowa odporna na uszkodzenia.

Wymiary urządzenia:

• Wysokość: 44,5 mm
• Szerokość: 60 mm
• Głębokość: 31 mm
• Rozstaw otworów od mocowań: 73 mm
• Waga: 58 g

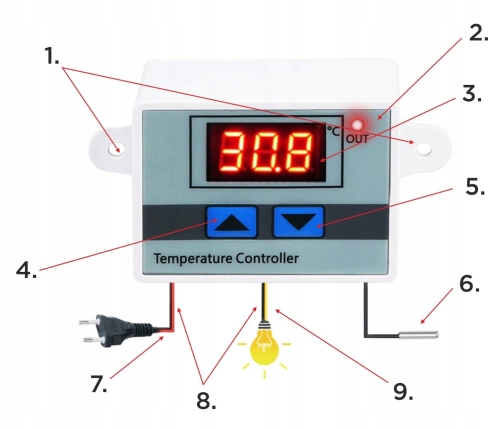

1. Otwory montażowe/ montaż natynkowy,
2. Dioda LED sygnalizująca pracę przekaźnika,
3. Wyświetlacz LED- 3 cyfry, czerwony,
4. „START” - strzałka w górę - ustawianie temp. załączania,
5. „STOP” - strzałka w dół - ustawianie temp. wyłączania,
6. Sonda,
7. Zasilanie 24V DC (przewód czerwony),
8. Neutralny (przewód czarny),
9. Obciążenie 24V DC (przewód żółty).

USTAWIENIA, ZASADY DZIAŁANIA:

Ustawienie temperatury włączającej urządzenie podłączonego pod sterownik (start):

Należy przytrzymać przycisk ▲ przez 3 sekundy aby uruchomić tryb edycji temperatury - ekran powinien zacząć migać. Podczas trybu edycji możemy ustawić żądaną temperaturę za pomocą przycisków ▲ i ▼. Po ustawieniu temperatury nie dotykaj przycisków przez 3 sekundy aby ustawiona temperatura została zapamiętana.

Ustawienie temperatury wyłączającej urządzenie podłączonego pod sterownik (stop):

Należy przytrzymać przycisk ▼ przez 3 sekundy aby uruchomić tryb edycji temperatury - ekran powinien zacząć migać. Podczas trybu edycji możemy ustawić żądaną temperaturę za pomocą przycisków ▲ i ▼. Po ustawieniu temperatury nie dotykaj przycisków przez 3 sekundy aby ustawiona temperatura została zapamiętana.

Aby sprawdzić ustawioną temperaturę załączania (start) lub temperaturę docelową (stop) należy raz przycisnąć przycisk lub .

Temperatura załączania ▲START niższa niż temperatura wyłączania ▼STOP - TRYB OGRZEWANIA

Temperatura załączania ▲START wyższa niż temperatura wyłączania ▼STOP - TRYB CHŁODZENIA.
