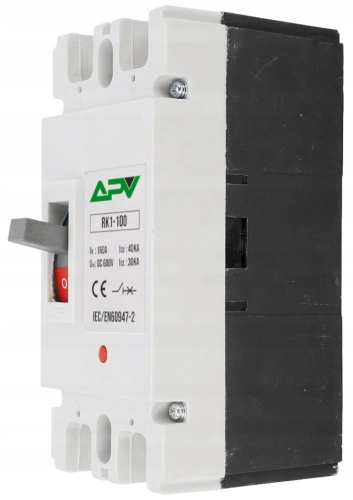

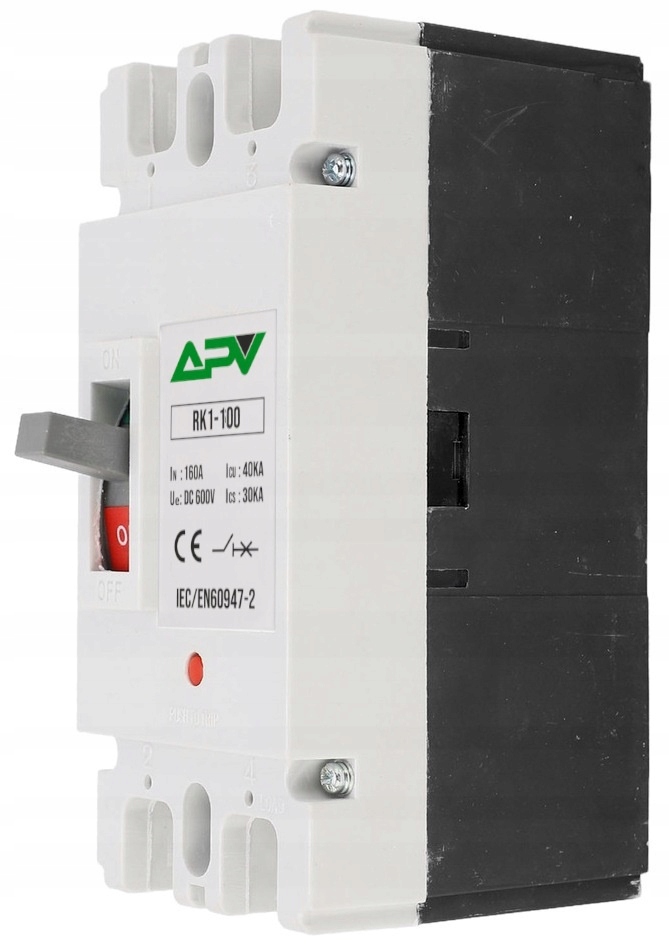

WYŁĄCZNIK OBWODU SOLARNEGO PRĄDU STAŁEGO BEZPIECZNIK 600V DC MCCB 100A RK1

Wysokiej jakości WYŁĄCZNIK NADPRĄDOWY DC (MCCB) 100A 600V. marki Adelid.

• Marka: Adelid
• Seria: APV
• Kod produktu: RK1-100

Profesjonalny wyłącznik nadprądowy RK1 przeznaczony do instalacji fotowoltaicznych (PV) pracujących na napięciu do 600V DC. Umożliwia bezpieczne odłączanie obwodów DC w przypadku zwarcia lub przeciążenia. Idealny do zastosowań przemysłowych. komercyjnych i dużych instalacji PV.

✔ Służy do:

• zabezpieczania obwodów DC (np. stringów PV).
• odcinania zasilania w przypadku przeciążenia lub zwarcia.
• ochrony instalacji i urządzeń przed skutkami przepływu nadmiernego prądu.

WYŁĄCZNIKI OBWODU MCCB 600V DC DOSTĘPNE W NASZYCH POZOSTAŁYCH OFERTACH.

❗ Zaawansowane urządzenie ochronne. które zapewnia błyskawiczne i automatyczne przerwanie obwodu. chroniąc Twoje systemy prądu stałego przed przeciążeniami i zwarciami.

Zasada działania w praktyce

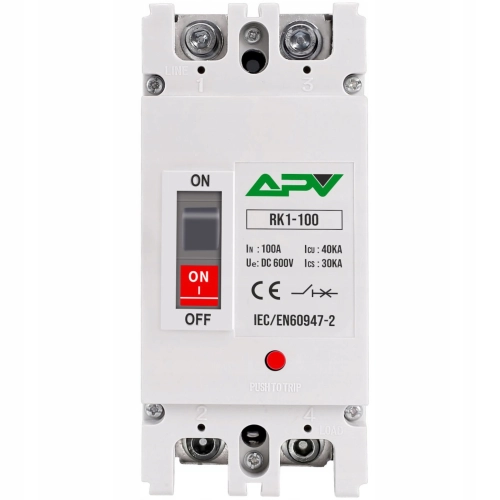

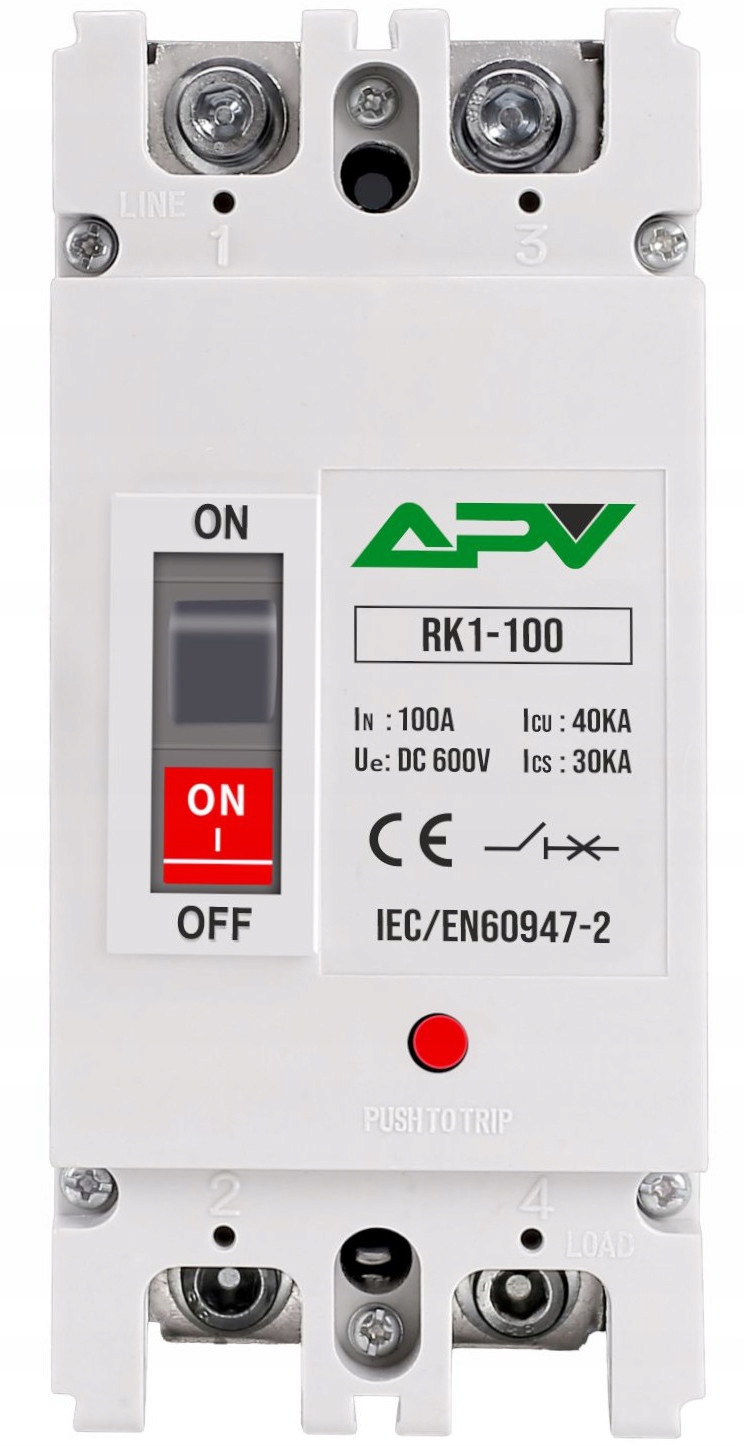

1. Podczas normalnej pracy – prąd płynie przez wyłącznik z zacisków LINE (1. 3) do LOAD (2. 4).
2. Gdy prąd długotrwale przekroczy 100 A. lub nastąpi zwarcie. mechanizm wewnętrzny  rozłącza obwód.
3. Dzięki wysokiej zdolności wyłączania (40 kA) może bezpiecznie przerwać bardzo duże prądy zwarciowe typowe dla PV.

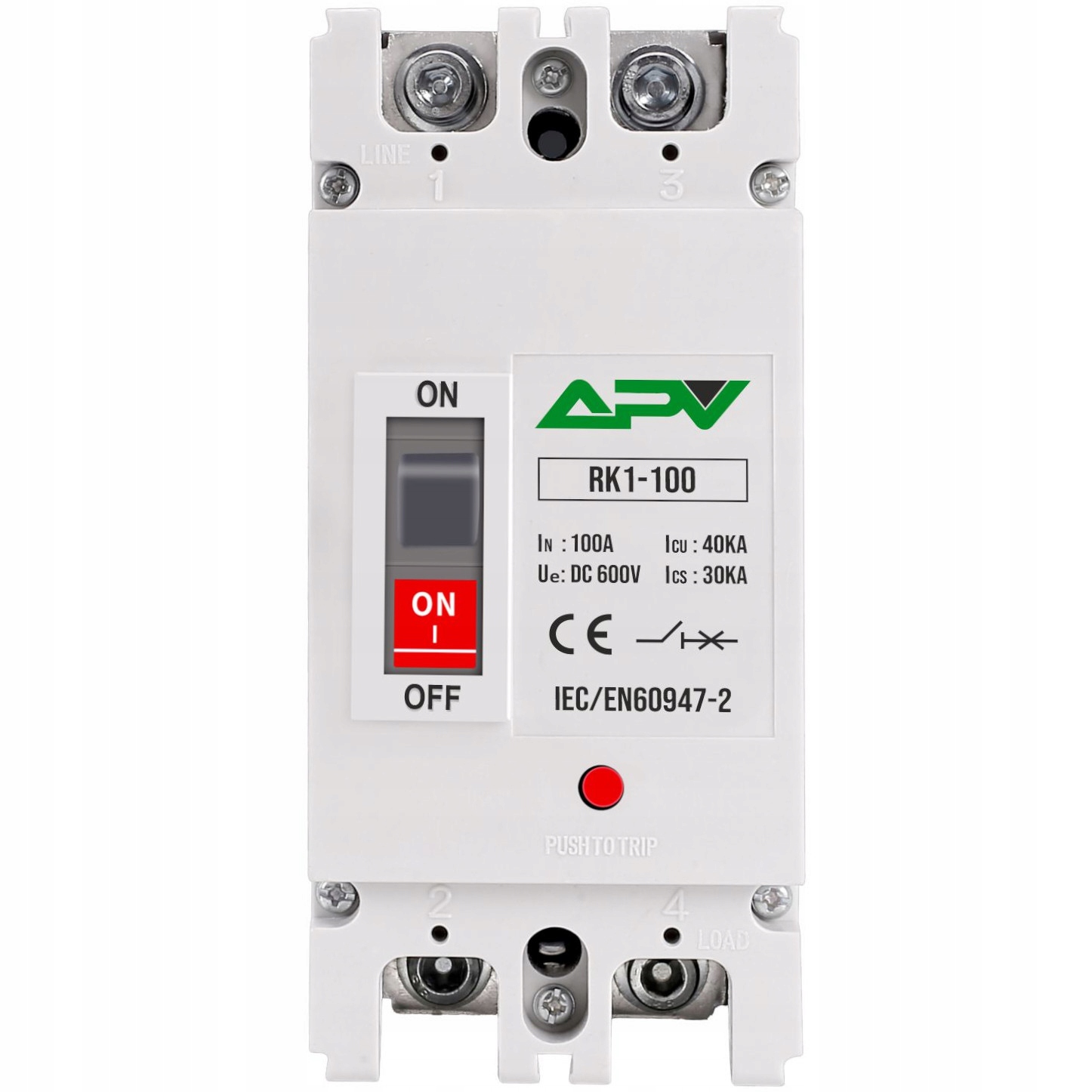

4. Przycisk „PUSH TO TRIP” pozwala ręcznie wyzwolić wyłącznik w celach testowych lub serwisowych.

Dane techniczne:

• Znamionowe napięcie robocze (Ue): 600V DC.
• Zdolność wyłączania (Icu): 40kA.
• Zdolność (Ics): 30kA.
• Znamionowy prąd (In): 100A.
• Maksymalne napięcie krótkotrwałego udaru (Uimp): 8kV.
• ICS (zdolność pracy): 75% Icu.
• Typ Ochrony: Przeciążeniowe / Zwarcie.
• Kategoria A - Szybkie rozłączenie bez selektywności.
• Temperatura pracy:  -20°C ~ +50°C.
• Metoda instalacji (2P): okablowanie pionowe. wejście od góry i wyjście od dołu.
• Zgodność z normą: IEC 60947-2.
• Przycisk testowy PUSH TO TRIP.

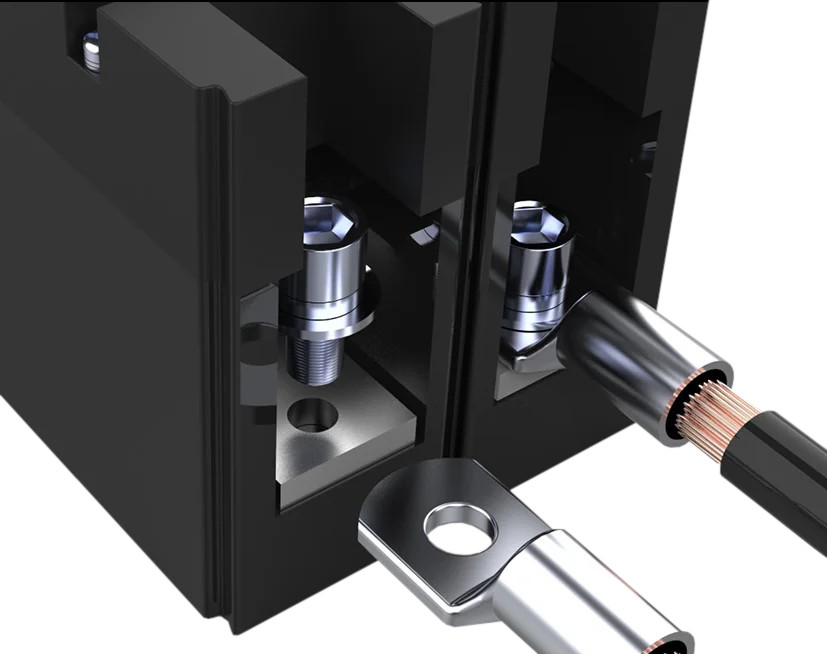

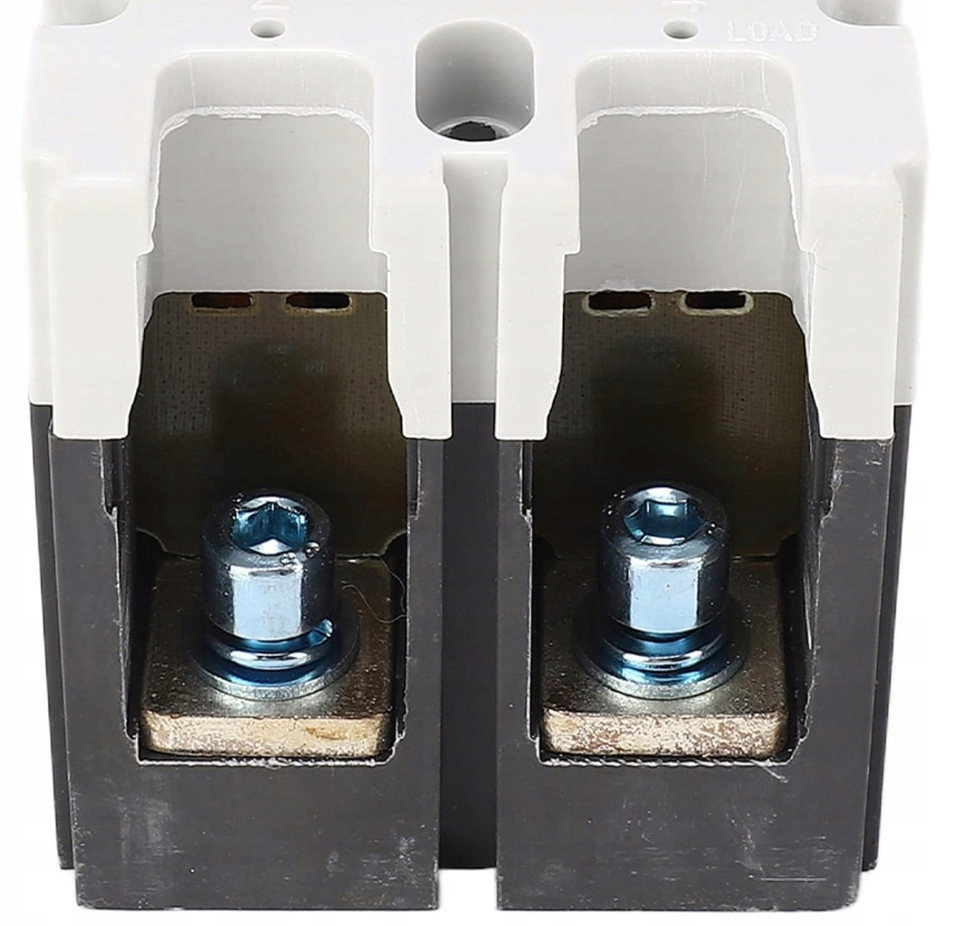

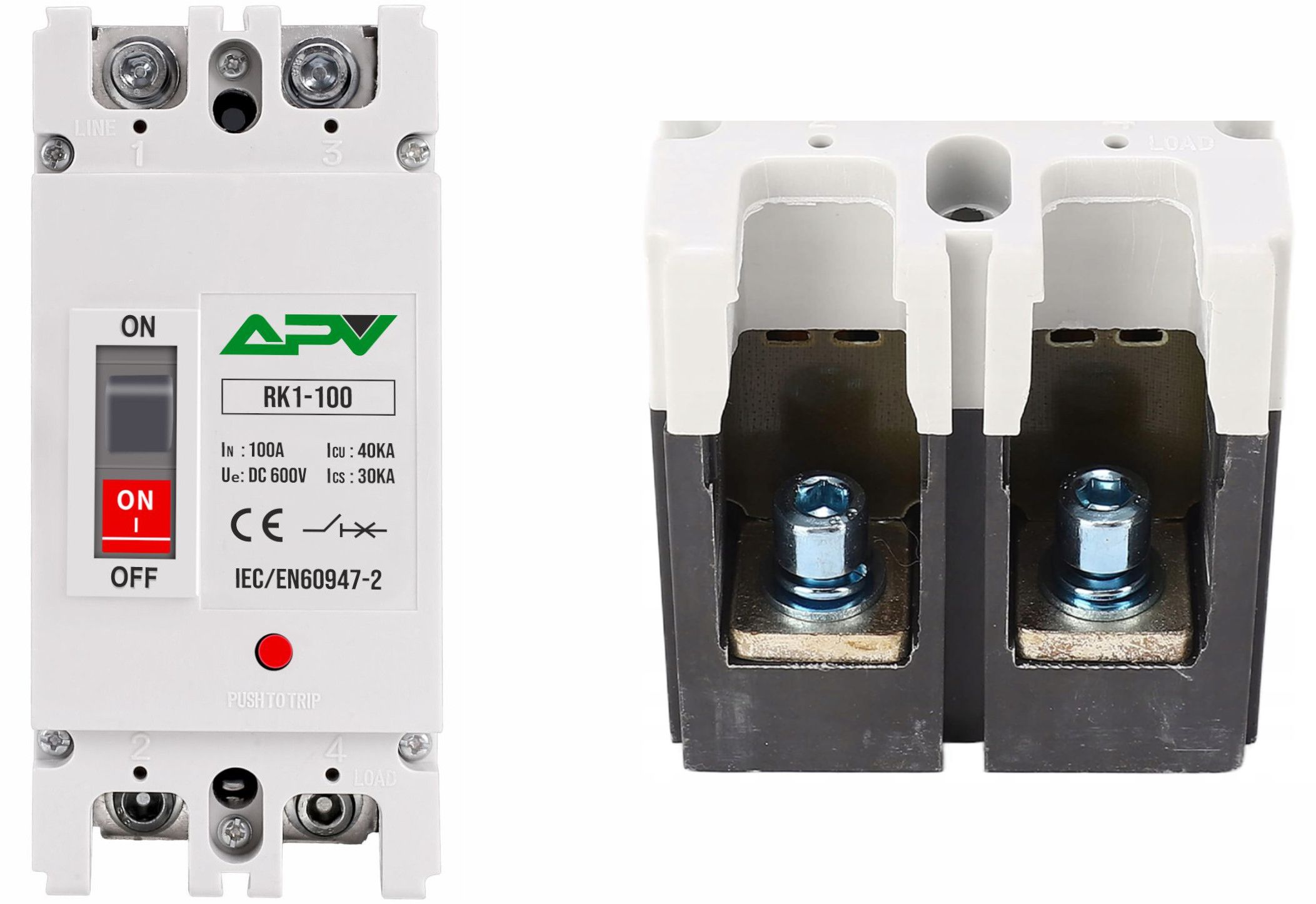

• Zaciski śrubowe do konektorów oczkowych M8 – pewne i trwałe połączenie.
• Kompaktowa i solidna obudowa.
• Certyfikat CE.

Wysoka jakość wykonania!

KOŃCÓWKI OCZKOWE 'KK' M8 DOSTĘPNE SĄ W NASZYCH POZOSTAŁYCH OFERTACH.

Najważniejsze funkcje oraz cechy produktu:

• Rozłączanie obwodu prądu stałego:  ochrona linii prądu stałego przed zwarciem i przeciążeniem. awaryjne lub serwisowe ręczne wyłączenie zasilania.
• Elastyczne zastosowanie: szeroko stosowane w wiatrowych. fotowoltaicznych. wodnych systemach wytwarzania energii. magazynach energii. pojazdach i tak dalej.
• Zdolność wyłączania 40 KA i maksymalny prąd 100 A umożliwiają stosowanie w liniach DC12V-600V. idealne dla 12V. 24V. 36V. 48V itp.
• Wysoka trwałość: wytrzymała obudowa wyłącznika automatycznego zapewnia dużą trwałość dla długiego i pewnego użytkowania.
• Łatwość instalacji: kompaktowy rozmiar i niewielka waga. sprawia że montaż i okablowanie są bardzo wygodne i można je wykonać w ciągu kilku minut.

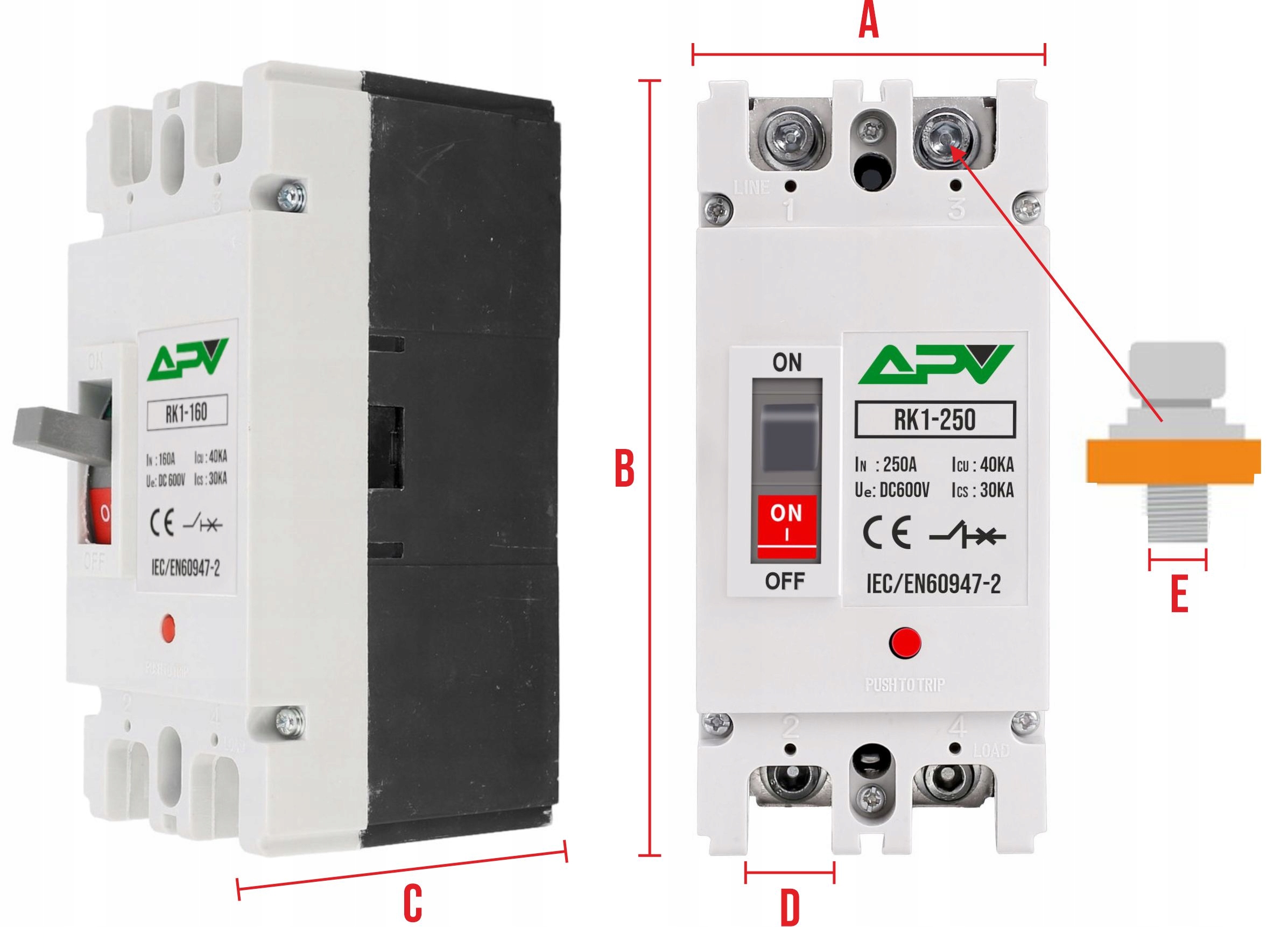

Wymiary urządzenia:

• A = 63 mm.
• B = 150 mm.
• C = 68 mm.
• D = 18 mm.
• E = Ø 8 mm.
