WYŁĄCZNIK OBWODU SOLARNEGO BEZPIECZNIK PRĄDU STAŁEGO 600V DC MCCB 125A RK1

Wysokiej jakości WYŁĄCZNIK NADPRĄDOWY DC (MCCB) 125A 600V, marki Adelid.

• Marka: Adelid
• Seria: APV
• Kod produktu: RK1-125

Profesjonalny wyłącznik nadprądowy RK1 przeznaczony do instalacji fotowoltaicznych (PV) pracujących na napięciu do 600V DC . Umożliwia bezpieczne odłączanie obwodów DC w przypadku zwarcia lub przeciążenia. Idealny do zastosowań przemysłowych, komercyjnych i dużych instalacji PV.

✔ Służy do:

• zabezpieczania obwodów DC (np. stringów PV),
• odcinania zasilania w przypadku przeciążenia lub zwarcia,
• ochrony instalacji i urządzeń przed skutkami przepływu nadmiernego prądu.

WYŁĄCZNIKI OBWODU MCCB 1000V DC DOSTĘPNE W NASZYCH POZOSTAŁYCH OFERTACH.

Zaawansowane urządzenie ochronne, które zapewnia błyskawiczne i automatyczne przerwanie obwodu, chroniąc Twoje systemy prądu stałego przed przeciążeniami i zwarciami.

Zasada działania w praktyce

1. Podczas normalnej pracy – prąd płynie przez wyłącznik z zacisków LINE (1, 3) do LOAD (2, 4) .
2. Gdy prąd długotrwale przekroczy 125 A, lub nastąpi zwarcie , mechanizm wewnętrzny rozłącza obwód .
3. Dzięki wysokiej zdolności wyłączania (40 kA) może bezpiecznie przerwać bardzo duże prądy zwarciowe typowe dla PV.
4. Przycisk „ PUSH TO TRIP ” pozwala ręcznie wyzwolić wyłącznik w celach testowych lub serwisowych.

Dane techniczne:

• Znamionowe napięcie robocze (Ue): 600V DC,
• Zdolność wyłączania (Icu): 40kA,
• Zdolność (Ics): 30kA,
• Znamionowy prąd (In): 125A,
• Maksymalne napięcie krótkotrwałego udaru (Uimp): 8kV,
• ICS (zdolność pracy): 75% Icu,
• Typ Ochrony: Przeciążeniowe / Zwarcie,
• Kategoria A - Szybkie rozłączenie bez selektywności,
• Temperatura pracy: -20°C ~ +50°C,
• Metoda instalacji (2P): okablowanie pionowe, wejście od góry i wyjście od dołu,
• Zgodność z normą: IEC 60947-2,
• Przycisk testowy PUSH TO TRIP,

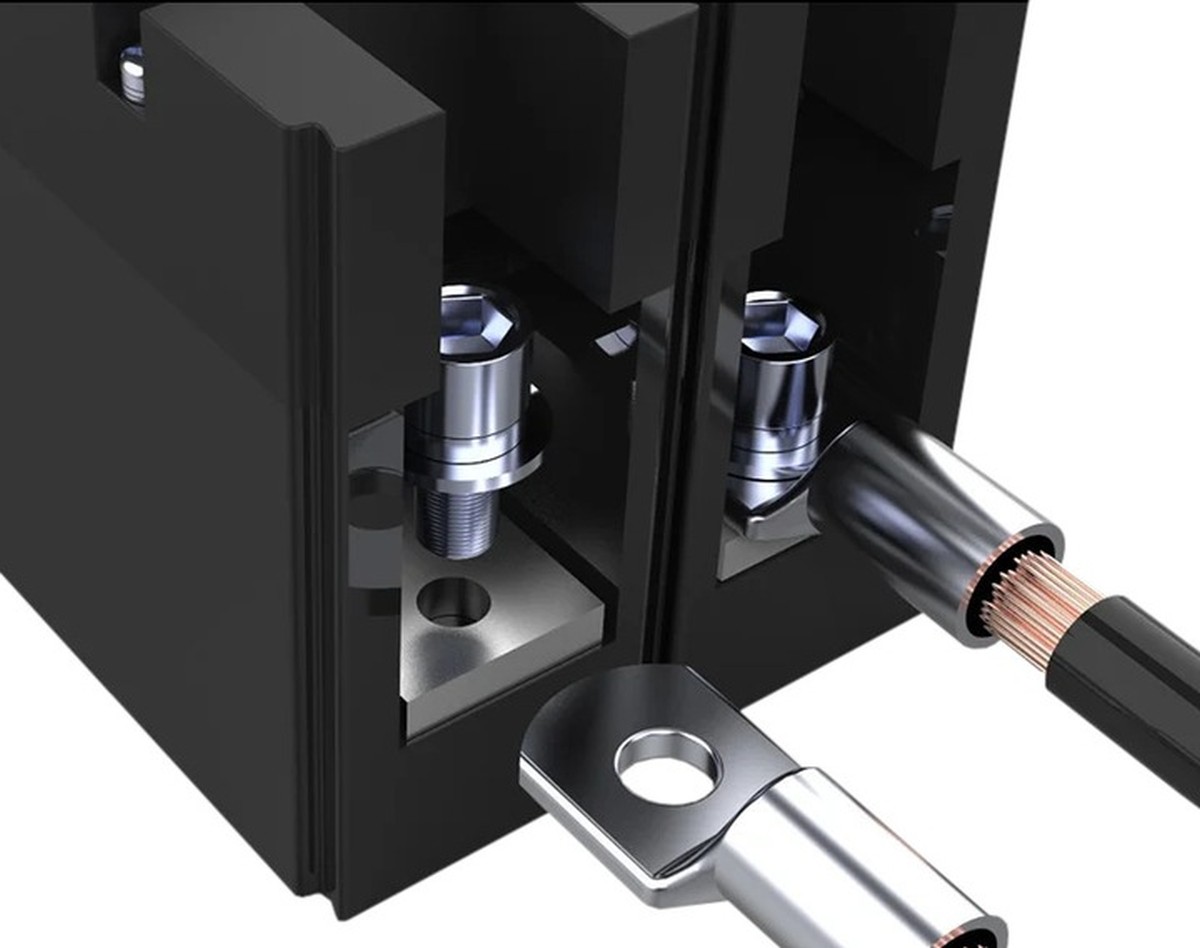

• Zaciski śrubowe do konektorów oczkowych M8 – pewne i trwałe połączenie,
• Kompaktowa i solidna obudowa,
• Certyfikat CE.

Wysoka jakość wykonania!

KOŃCÓWKI OCZKOWE "KK" M8 DOSTĘPNE SĄ W NASZYCH POZOSTAŁYCH OFERTACH.

Najważniejsze funkcje oraz cechy produktu:

• Rozłączanie obwodu prądu stałego: ochrona linii prądu stałego przed zwarciem i przeciążeniem, awaryjne lub serwisowe ręczne wyłączenie zasilania.
• Elastyczne zastosowanie: szeroko stosowane w wiatrowych, fotowoltaicznych, wodnych systemach wytwarzania energii, magazynach energii, pojazdach i tak dalej.
• Zdolność wyłączania 40 KA i maksymalny prąd 125 A umożliwiają stosowanie w liniach DC12V-600V, idealne dla 12V, 24V, 36V, 48V itp.
• Wysoka trwałość: wytrzymała obudowa wyłącznika automatycznego zapewnia dużą trwałość dla długiego i pewnego użytkowania.
• Łatwość instalacji: kompaktowy rozmiar i niewielka waga, sprawia że montaż i okablowanie są bardzo wygodne i można je wykonać w ciągu kilku minut.

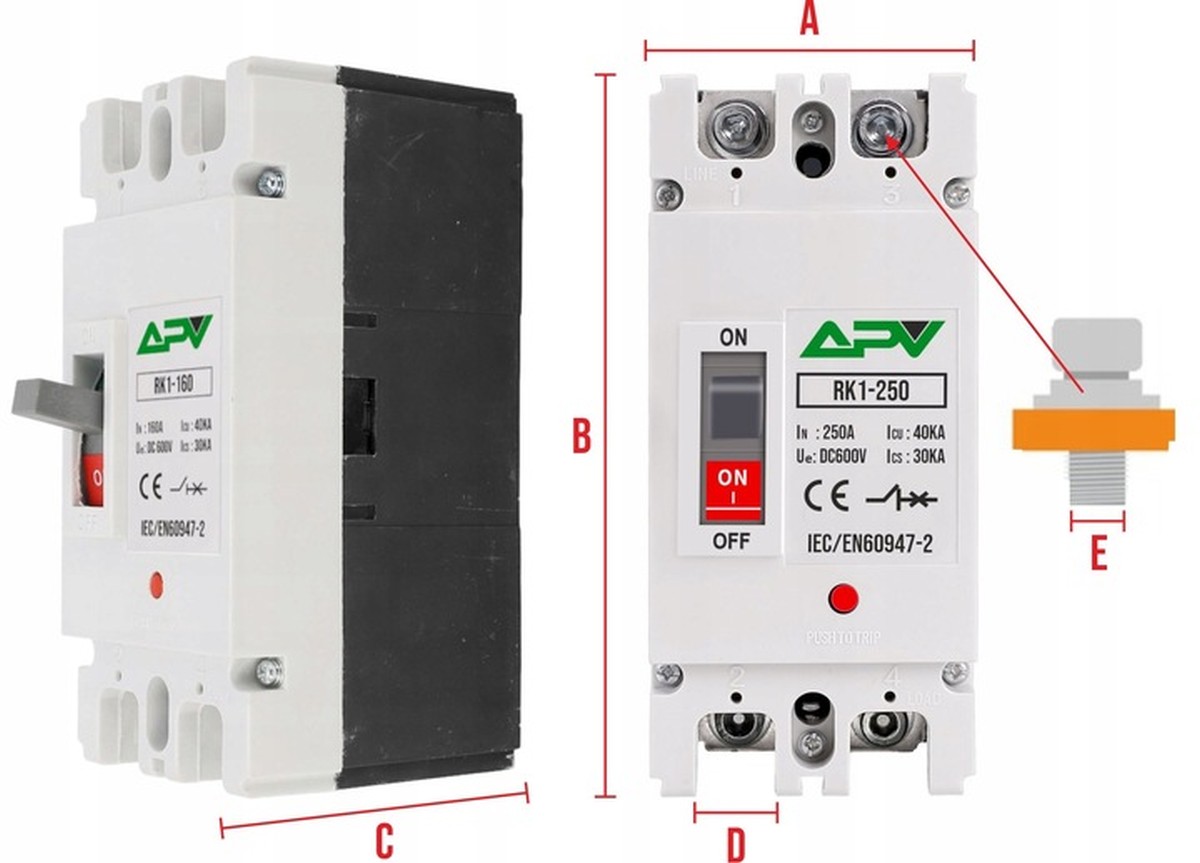

Wymiary urządzenia:

• A = 63 mm,
• B = 150 mm,
• C = 68 mm,
• D = 18 mm,
• E = Ø 8 mm.
