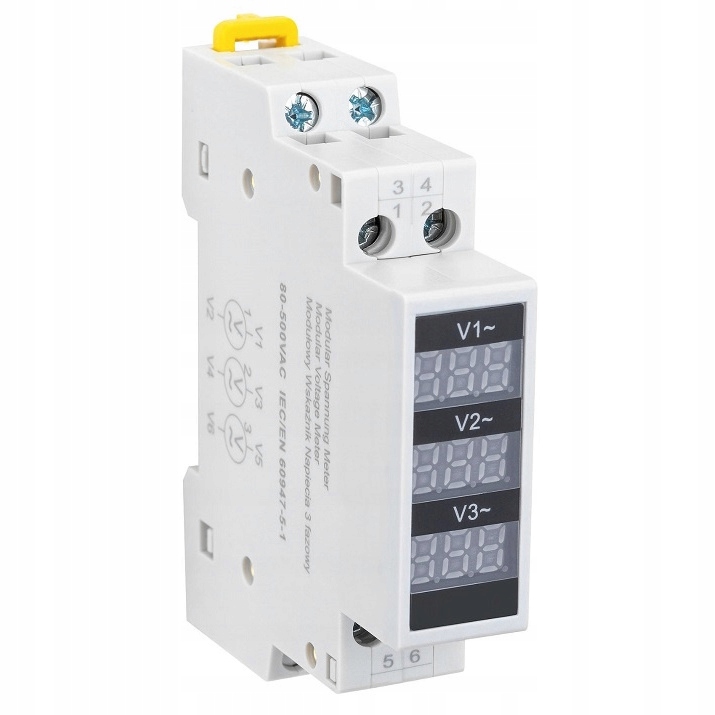

WSKAŹNIK NAPIĘCIA 3F CYFROWY LED WOLTOMIERZ 80-500V

Wskaźnik napięcia trójfazowy. modułowy. cyfrowy woltomierz. o zakresie pomiaru 80 ~ 500V AC. montowany na szynę.

Kod produktu: DVM-3F

Wskaźnik przeznaczony do pomiaru napięcia sieciowego. Wskazania dla prądu o przebiegach innych niż sinusoidalne. mogą znacznie odbiegać od rzeczywistości. np. kiedy źródłem jest fotowoltaika.

DANE TECHNICZNE:

• Typ: 3 fazowy LED cyfrowy woltomierz.
• Zaciski: 3 fazy 3L+3N.
• Kolor podświetlenia: czerwony.
• Mierzone napięcie: AC 80V~500V.
• Częstotliwość znamionowa: 50/60 Hz.
• Pobór prądu: ≤ 20mA.
• Dokładność pomiaru: 1.0.
• Szybkość pomiaru: > 200MS/czas.
• Stopień szczelności: IP20.
• Wytrzymałość elektryczna: ≥ 15000 godzin.
• Temperatura otoczenia (przy średniej dziennej ≤ 35°C): - 5°C ~ +40°C.
• Temperatura przechowywania: - 25°C ~ +70°C.
• Wilgotność powietrza: 10 - 80% (bez kondensacji).
• Ciśnienie robocze: 80~160 Kpa.
• Przekrój przewodów przyłączeniowych: 1.5 mm².

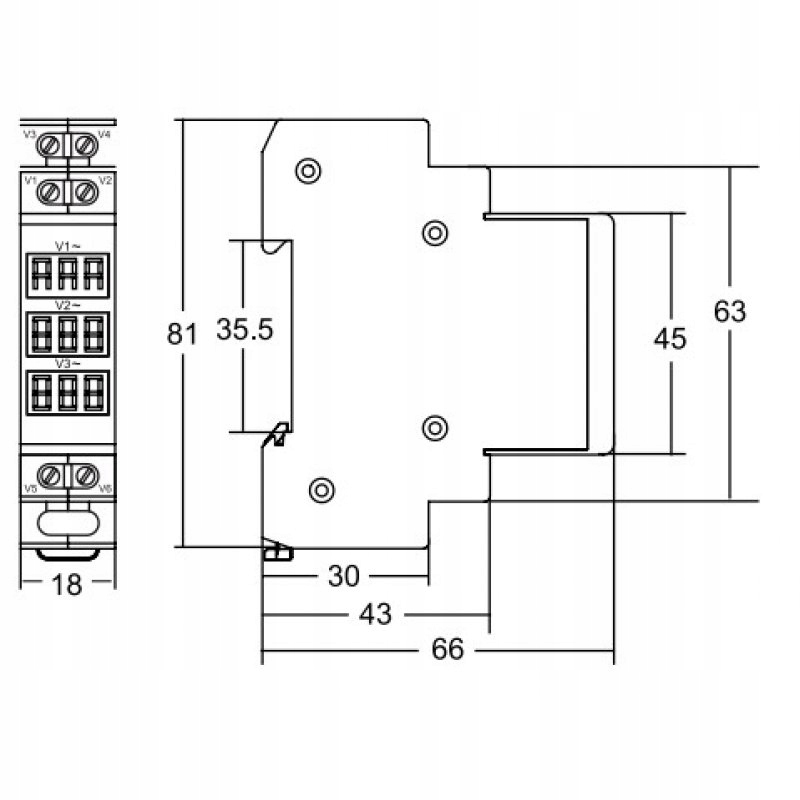

• Montaż: na szynę DIN EN60715 35 mm (na zacisk).

• Modułowy wskaźnik napięcia służy do pomiaru wartości napięcia w sieci trójfazowej.
• Wartość pomiaru wskazywana jest. za pomocą wskaźnika cyfrowego - osobny wyświetlacz dla każdej fazy. który wyświetla aktualną wartość napięcia.
• Wyświetlacz LED wskazuje mierzone wartości i pozwala użytkownikowi na szybki graficzny odczyt aktualnych wartości w czasie rzeczywistym.
• Miernik montowany jest na standardowej szynie TH35.
• Urządzenie to sprawdza się we wszystkich gałęziach przemysłu jak również w zastosowaniu w domowej rozdzielni Przydatny jest wszędzie tam. gdzie wymagany jest szybki pomiar aktualnych wartości napięcia sieci.

WAŻNE!

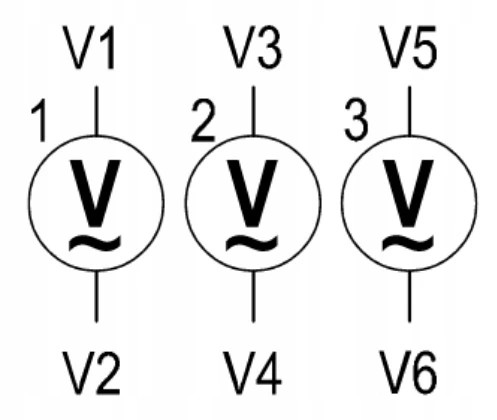

Miernik należy podłączyć wg schematu poniżej. (Do produktu załączona jest instrukcja obsługi. wraz z schematem podłączenia).

Należy pamiętać. że podłączenie nie jest intuicyjne: wejście faz jest po lewej. ich wyjście po prawej (lub odwrotnie biegunowość L/N nie ma znaczenia). odpowiednio: V1->V2 (V1~/L1). V3->V4 (V2~/L2). V5->V6 (V3~/L3).
