STYCZNIK KONDENSATORA SPK25A 20Kvar 400V ZASILANIE 230VAC DO KONDENSATORÓW

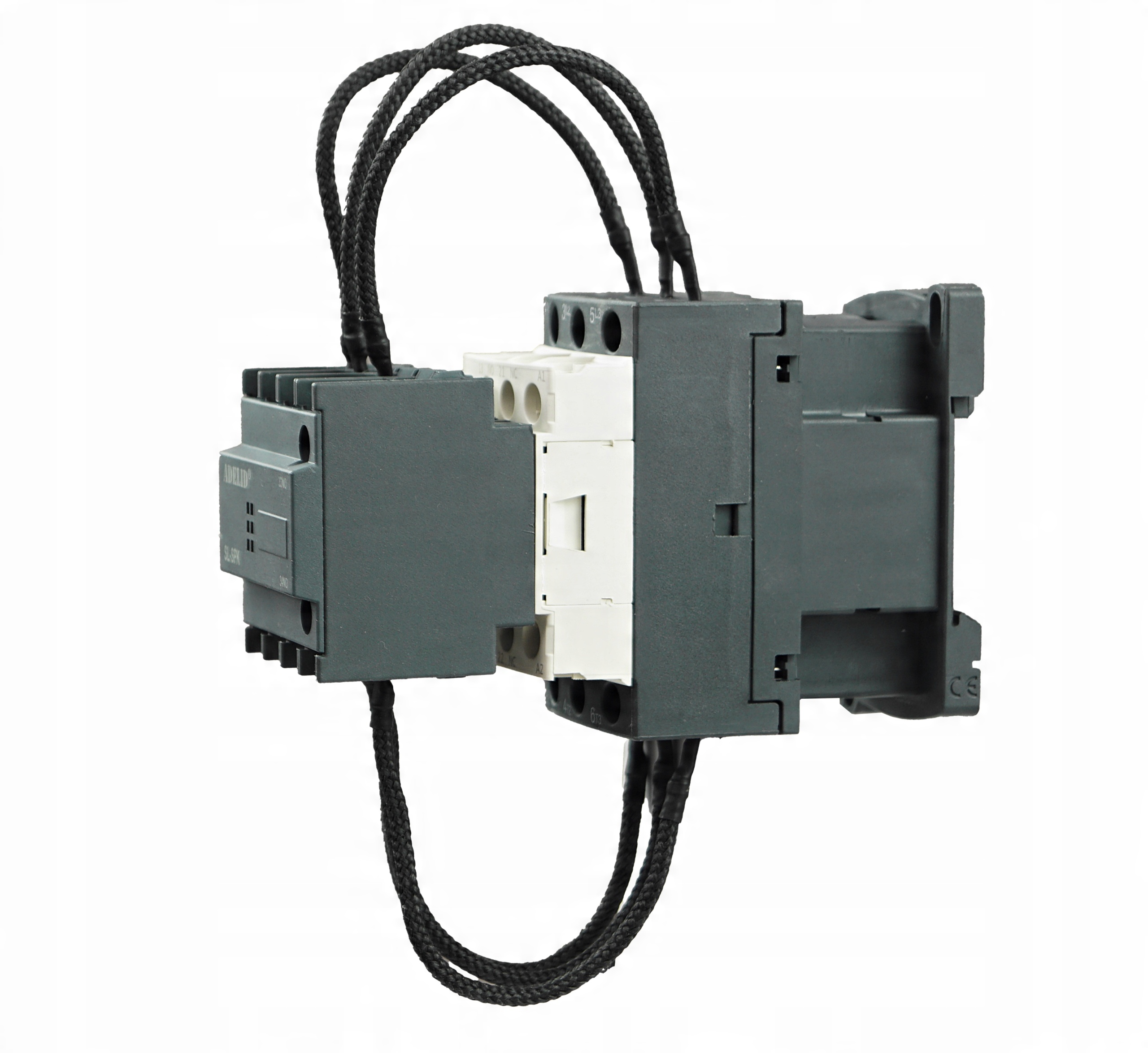

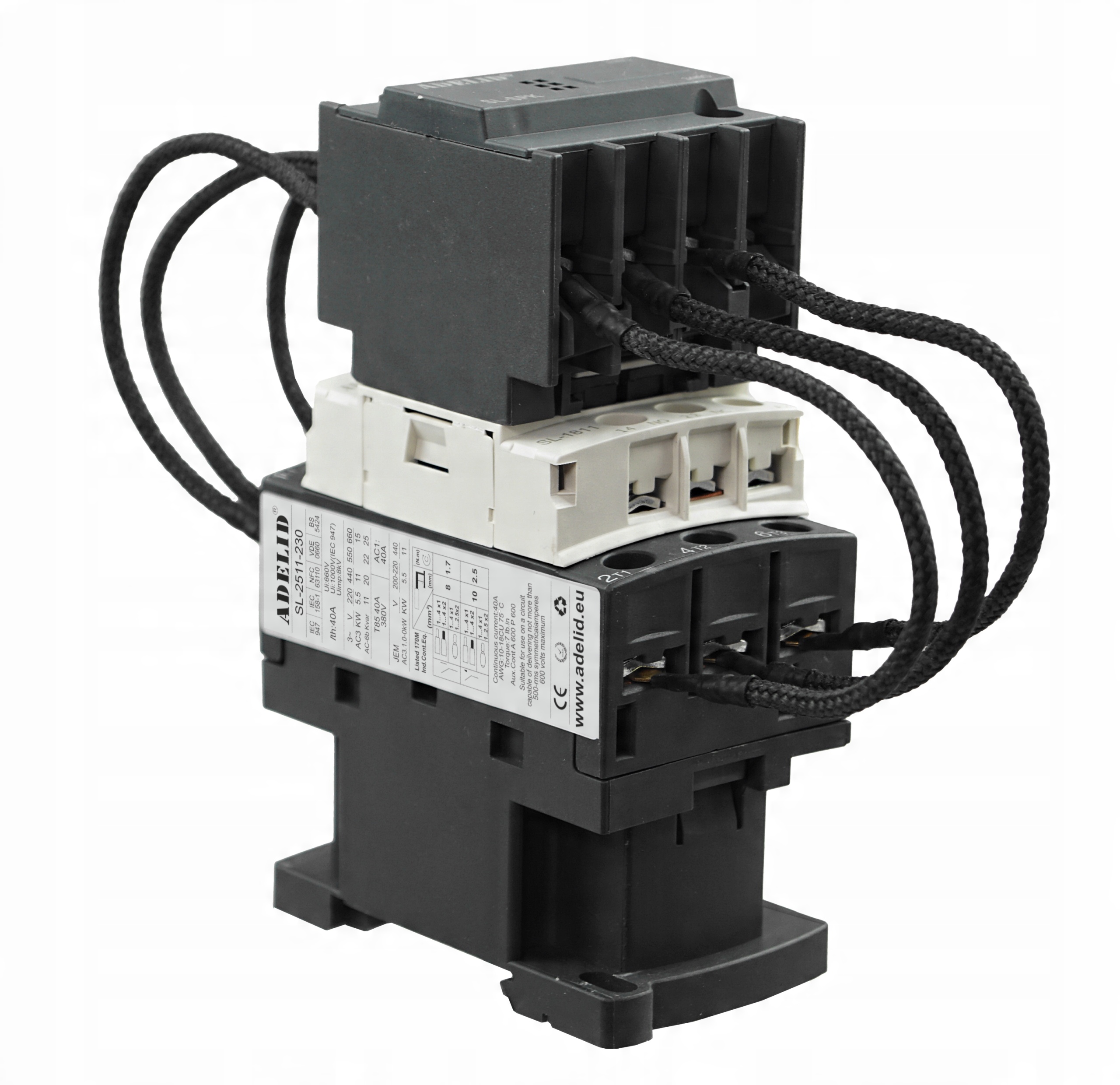

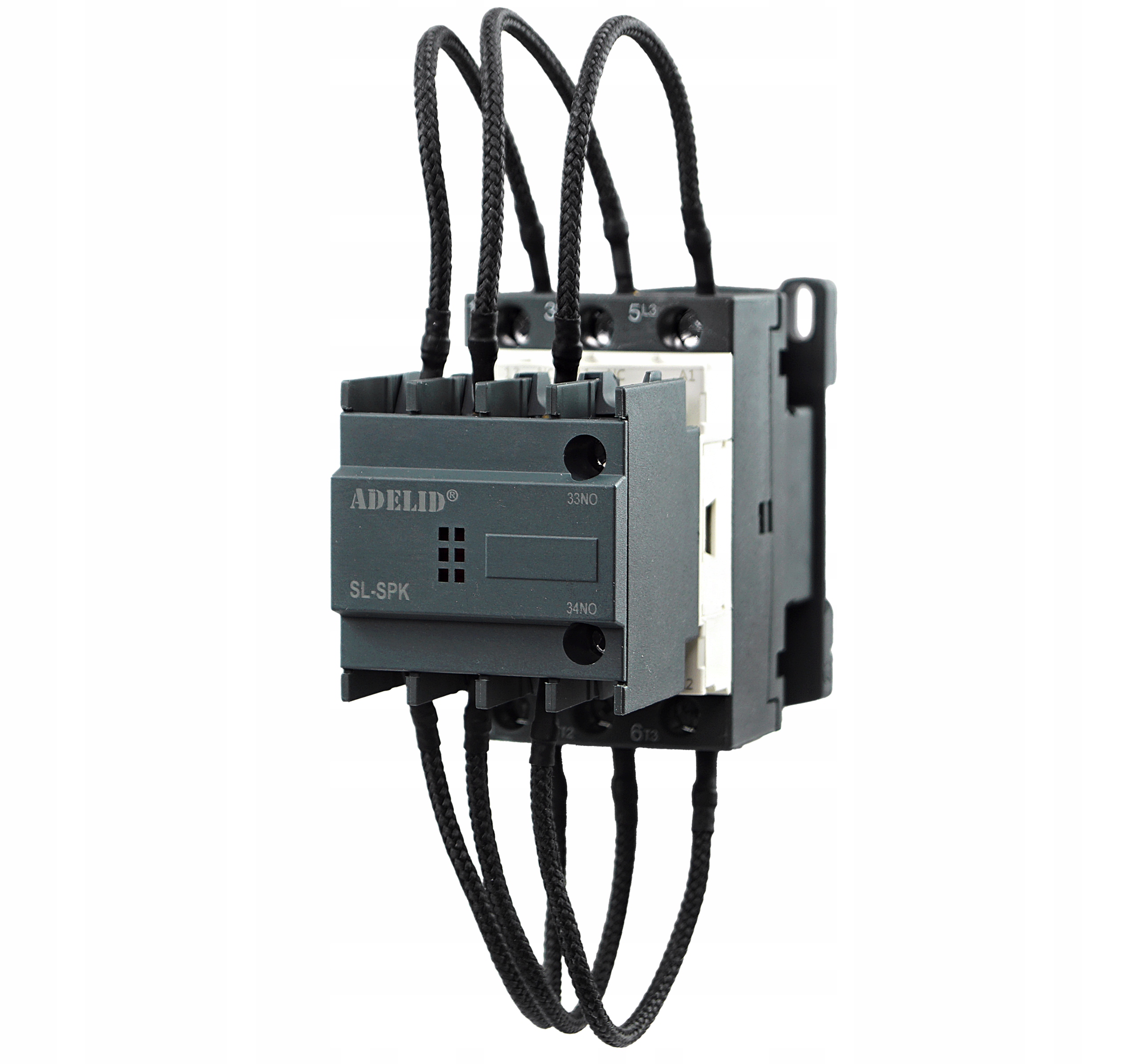

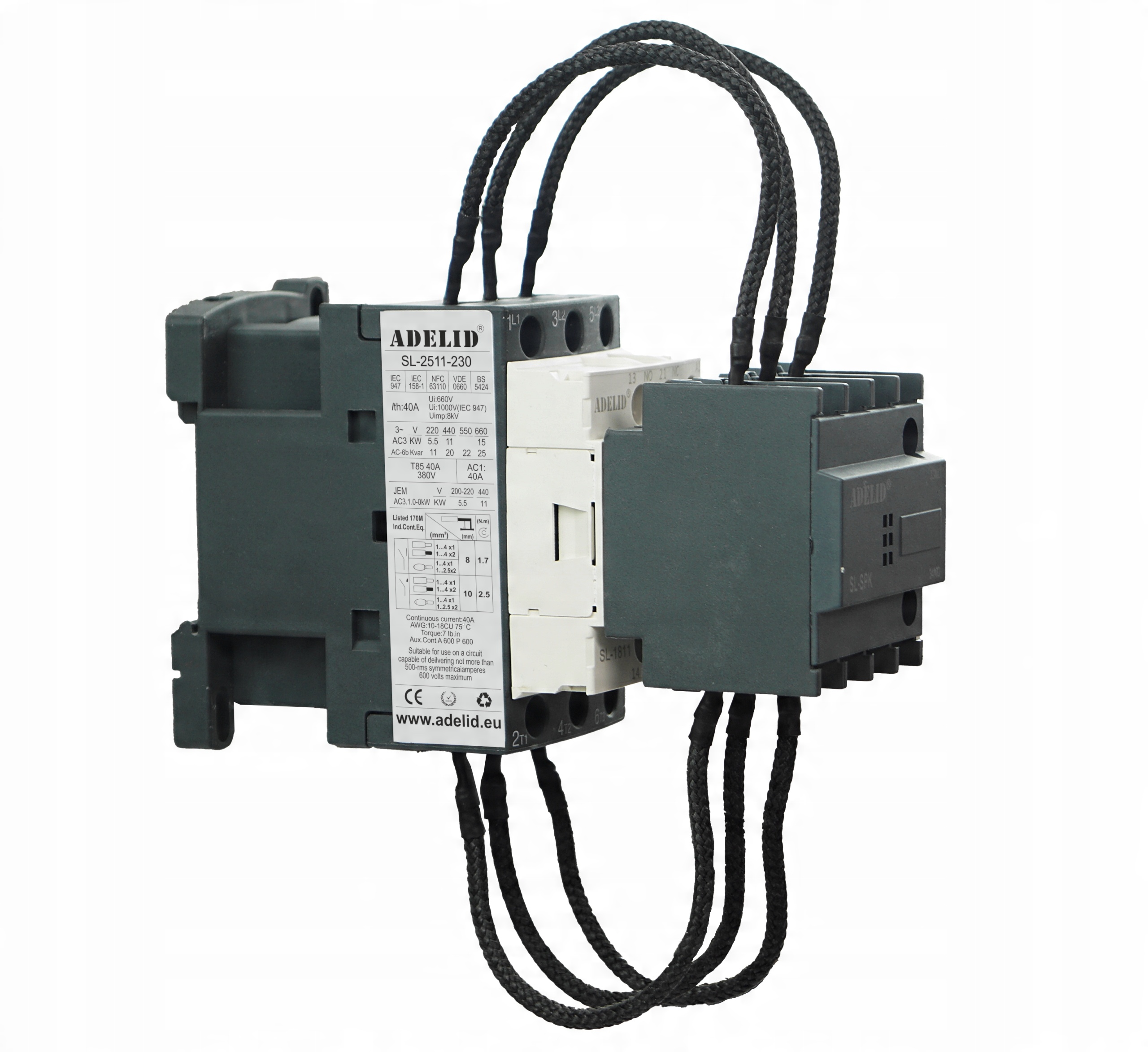

Fabrycznie nowy Stycznik kondensatora SPK25A 20Kvar 400V, marki Adelid.

Indeks: SL-2511-230+SPK

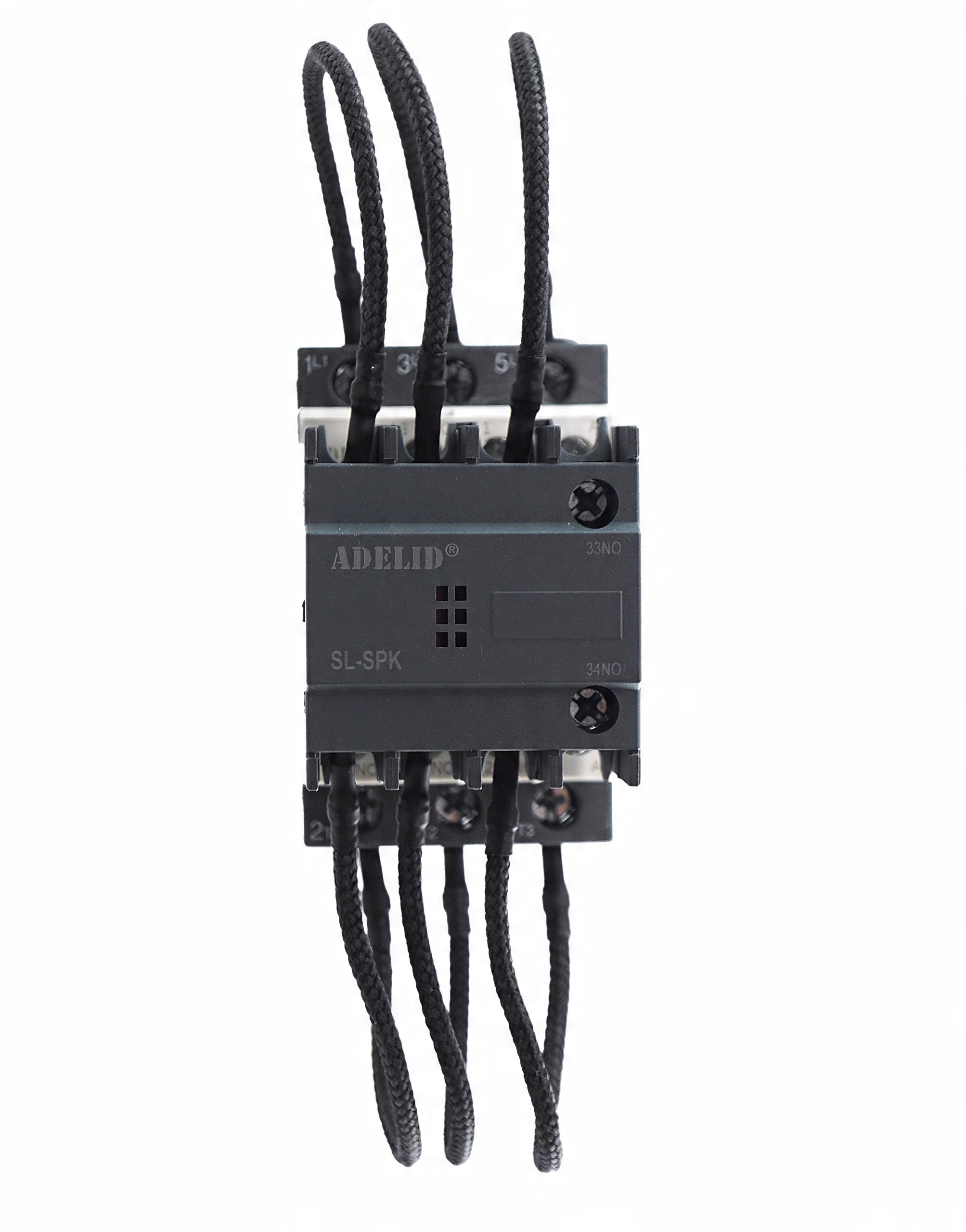

Stycznik marki Adelid to 3-biegunowy stycznik serii SL-SPK do załączania kondensatorów o mocy biernej do 20Kvar i prądzie znamionowym do 25A.

• Stycznik sterowany jest cewką o napięciu 230V 50/60Hz. Styczniki SL-SPK przeznaczone są do załączania kondensatorów w bateriach do kompensacji mocy biernej.
• Wersję SL+SPK produkcji Adelid zaprojektowano do przełączeń trójfazowych. Szczególną cechą tego typu stycznika są jego zestyki umożliwiające załączanie rezystorów ograniczających, które zamykają się jedynie na czas potrzebny do ograniczenia prądu udarowego, a następnie otwierają się, aby uniknąć ewentualnego przepływu prądów szczątkowych przez rezystory.

Styczniki wyposażone są w rezystory zabezpieczające, załączane przez wyprzedzające styki pomocnicze.

• Ten specjalny typ styków ma za zadanie łączenie rezystorów na bardzo krótki okres (2-3 ms) w trakcie zamykania stycznika, ograniczają one prąd łączeniowy kondensatorów. Rezystory te są następnie wyłączane, gdy zamykanie stycznika zakończy się, a obciążalność prądowa przenoszona jest na styki główne.
• Przy tego rodzaju obwodzie możliwe jest znaczne zmniejszenie zużycia wszystkich komponentów systemu, a szczególnie bezpieczników i kondensatorów, co zapewnia przedłużony okres użytkowania i lepszą niezawodność działania.
• Styczniki nadają się szczególnie do stosowania w bateriach kondensatorów w układach kompensacji mocy biernej. Dzięki nim nie ma potrzeby używania ograniczników indukcyjnych. Oprócz tego wyeliminowane zostaje źródło dodatkowego ciepła, co sprawia, że rozdzielnica może mieć bardziej kompaktowe wymiary.

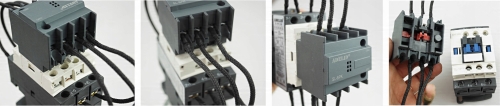

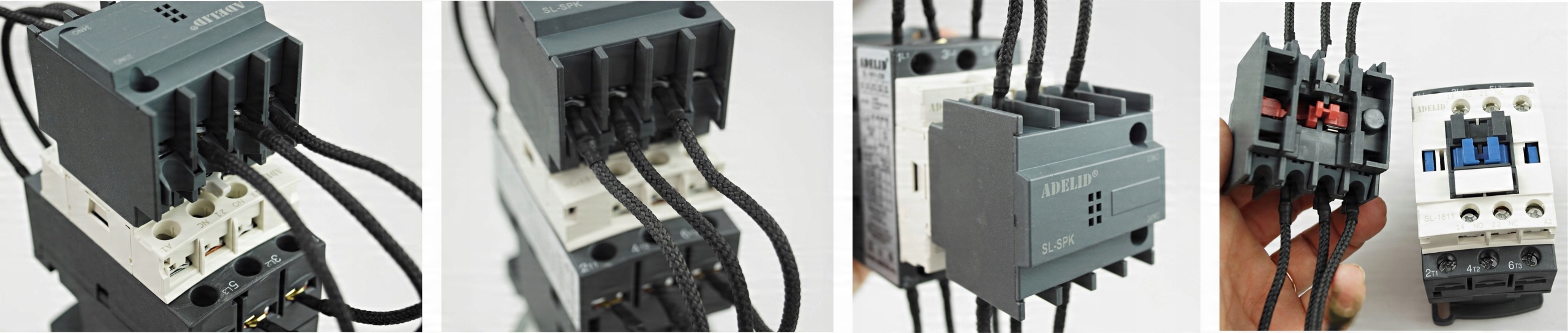

• Szybki montaż modułu na styczniku. Przewody modułu kondensatora zakończone miedzianymi końcówkami widełkowymi (pazurkowymi), o długości 14 cm.

Dane techniczne:

• Znamionowe napięcie sterowania Us dla AC 50/60 Hz: 230/240 V
• Znamionowy prąd roboczy AC3: 25A,
• Znamionowy prąd roboczy AC1: 40A,
• Maksymalna moc załączanego kondensatora AC-6B: 20 Kvar przy napięciu 400V,
• Liczba styków głównych zwiernych: 3,
• Liczba styków pomocniczych zwiernych NO: 1,
• Liczba styków pomocniczych rozwiernych NC: 1,
• Zaciski śrubowe,

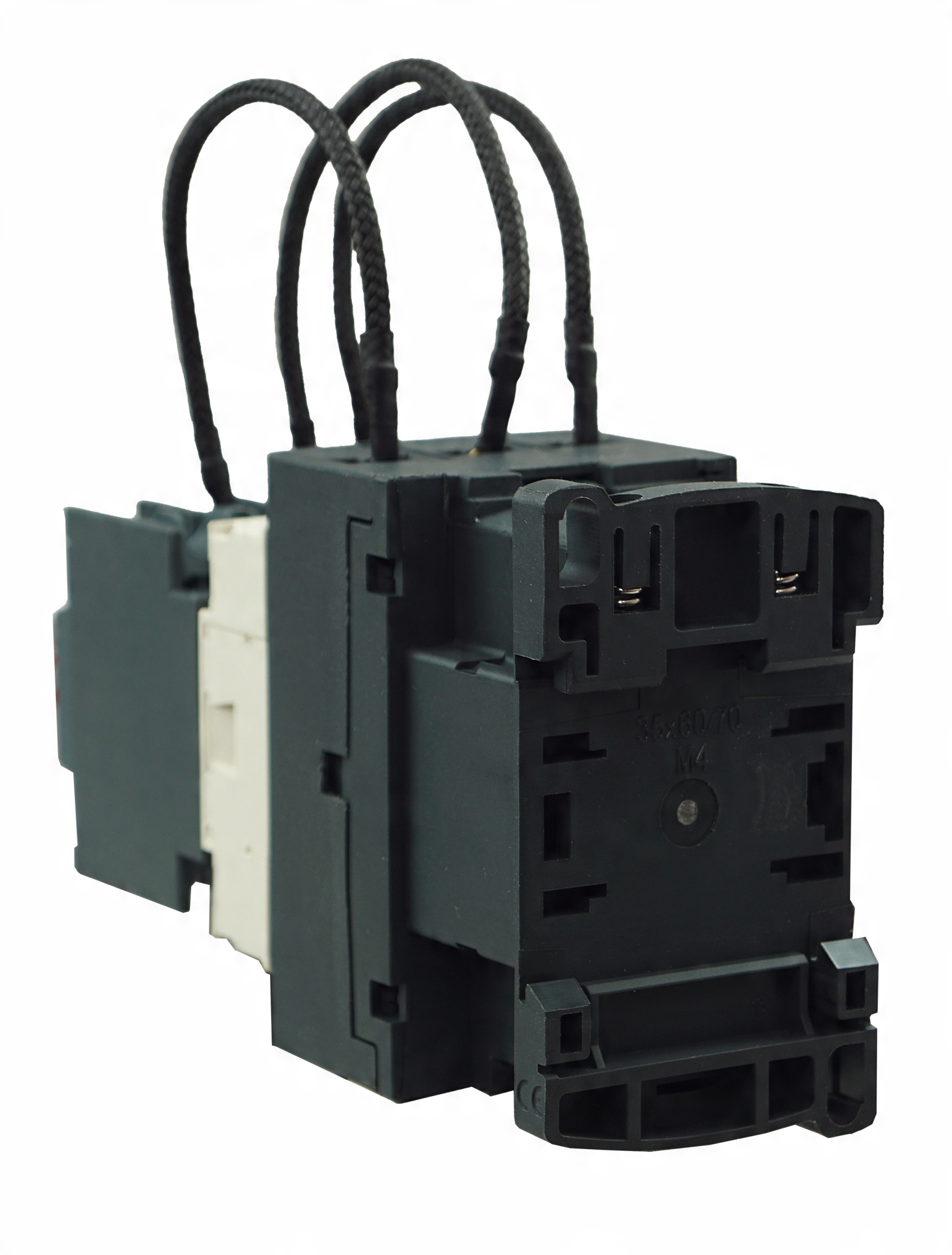

• Sposób montażu: szyna TH35 lub przykręcany do ściany.

CERTYFIKAT CE

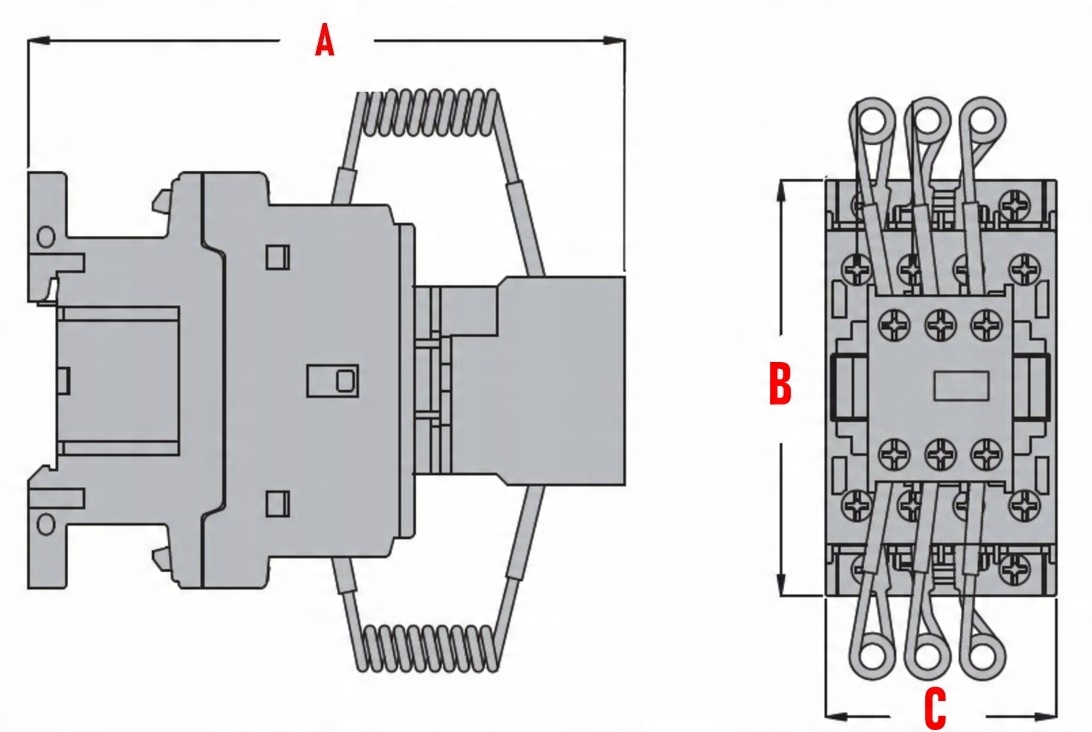

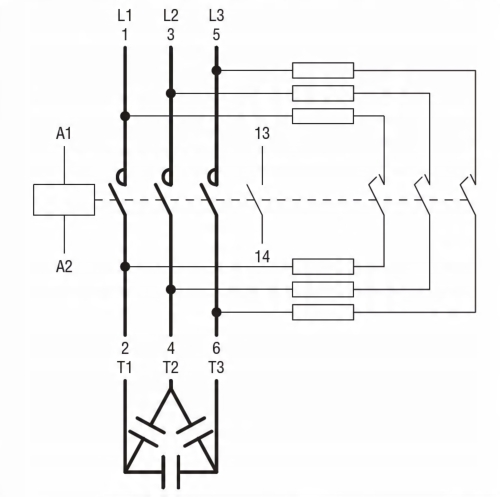

 WYMIARY STYCZNIKA ORAZ SCHEMAT PODŁĄCZENIA:

• A: 135 mm,
• B: 77 mm,
• C: 45 mm,
• D: długość przewodów styku pomocniczego kondensatora: 140mm
