ROZDZIELNICA PV 1000V DC/AC 4 STRINGI FOTOWOLTAIKA ROZDZIELNIA OGRANICZNIK

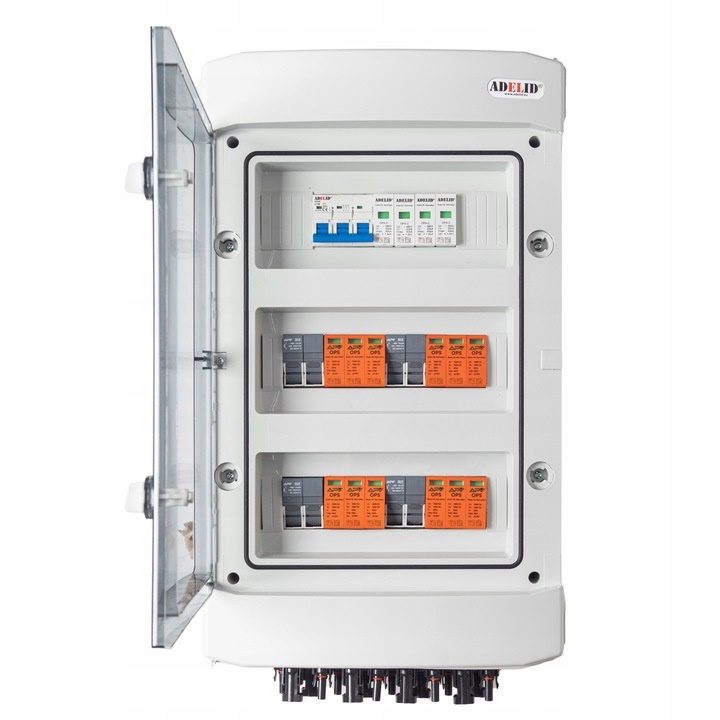

Zestaw - rozdzielnica fotowoltaiczna natynkowa. cztery stringi. 1000V DC 32A IP65

• Marka:  Adelid
• Seria: APV
• Kod produktu: APV-RPV-4-36-T1T2

Zabezpieczenie instalacji PV przed przeciążeniami i skutkami zwarć w systemach fotowoltaicznych prądu stałego DC. W pełni okablowana. gotowa do podłączenia.

• Produkt okablowany przewodami solarnymi 6.00 mm2 oraz LGY według norm.

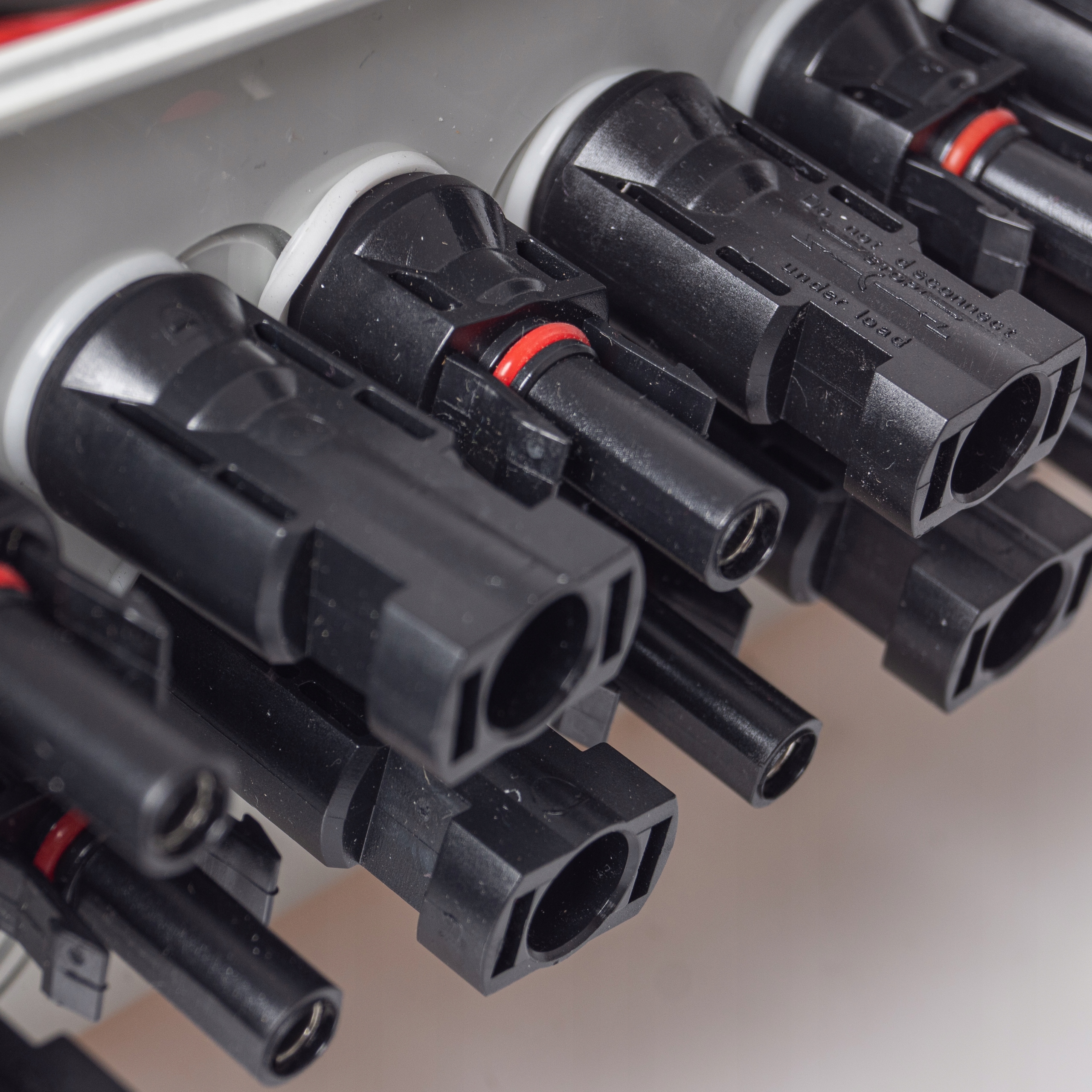

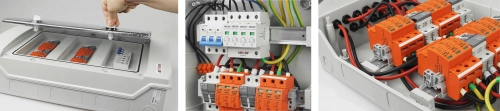

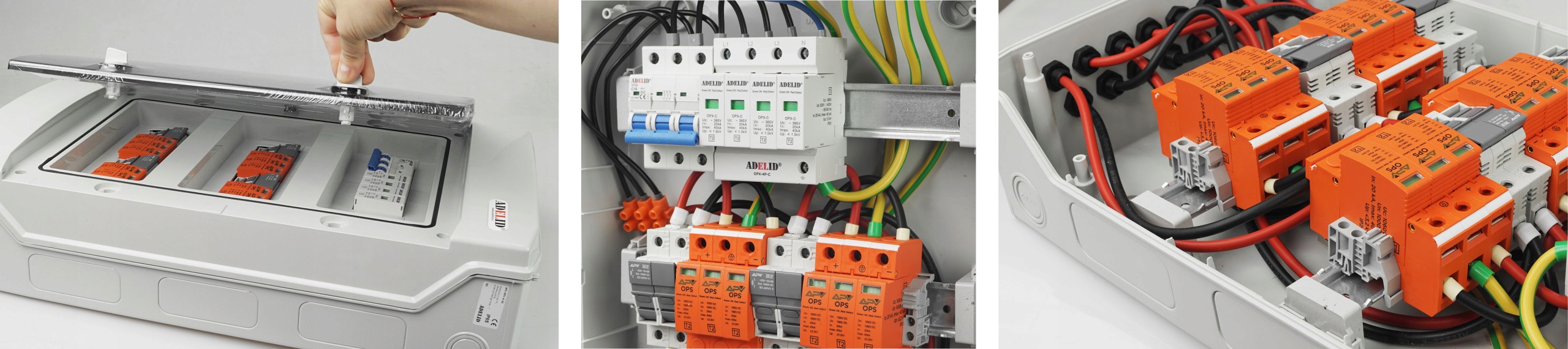

• Rozdzielnica posiada wyprowadzone dławiki kablowe oraz złączki MC4.
• Możliwość bezpiecznej wymiany zużytej  wkładki warystorowej bez odłączania urządzenia.

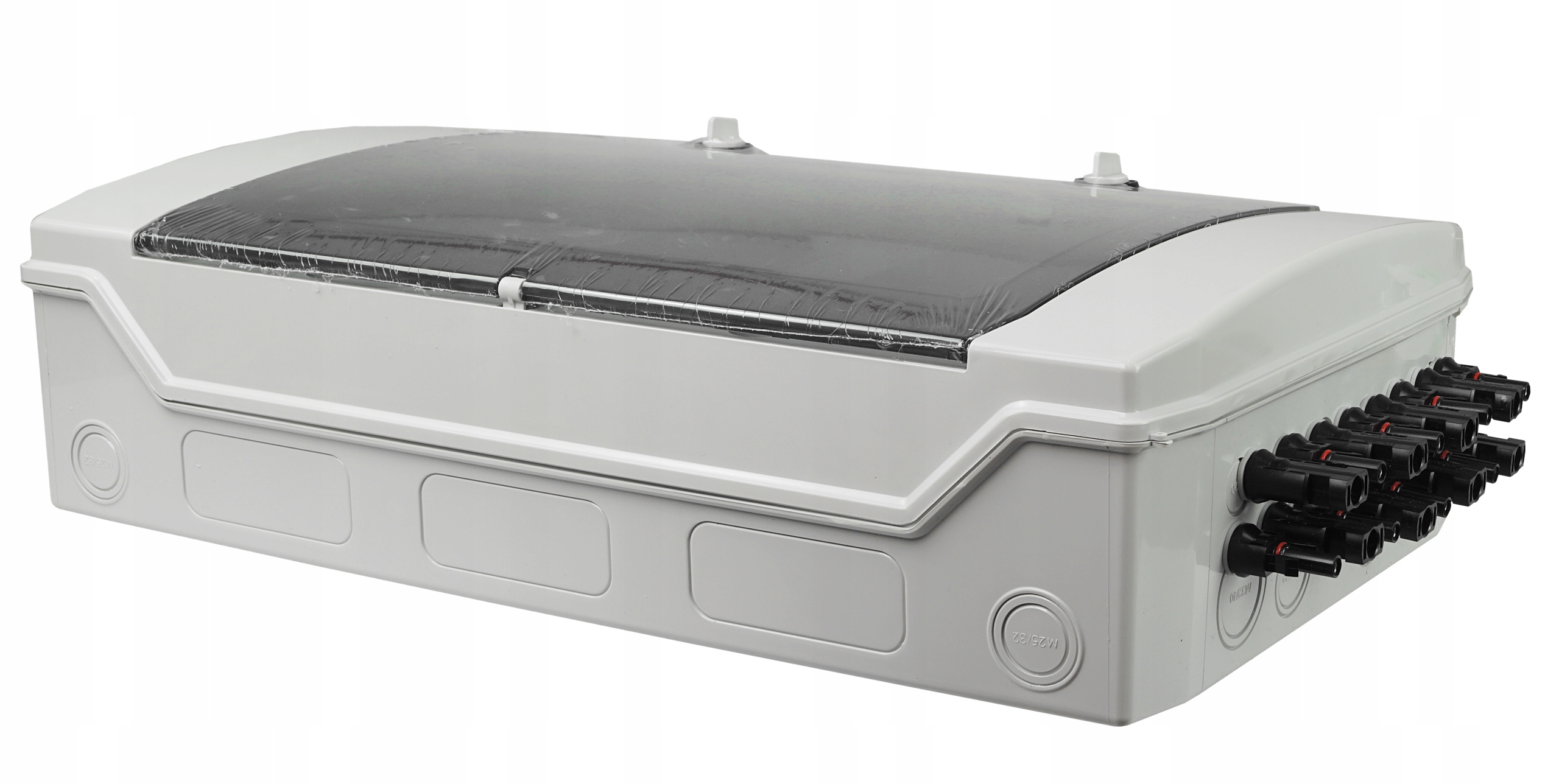

• Obudowa rozdzielnicy na 36 modułów. natynkowa. o szczelności IP65. z drzwiami transparentnymi.

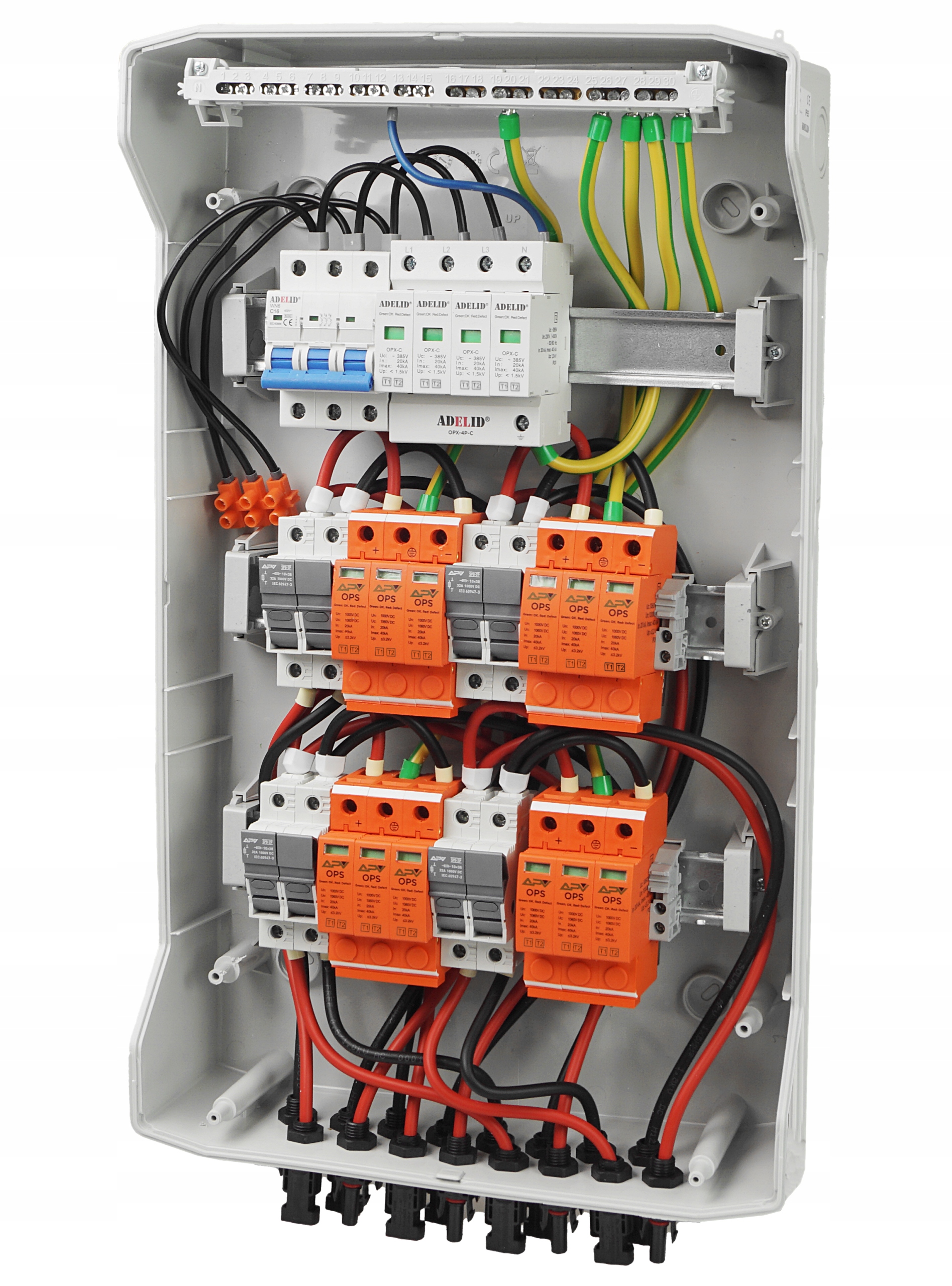

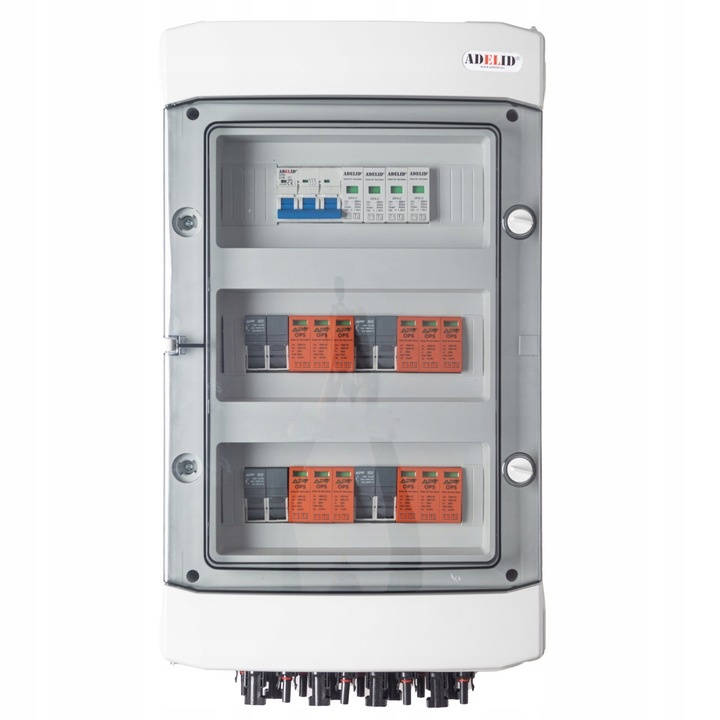

W skład zestawu wchodzą:

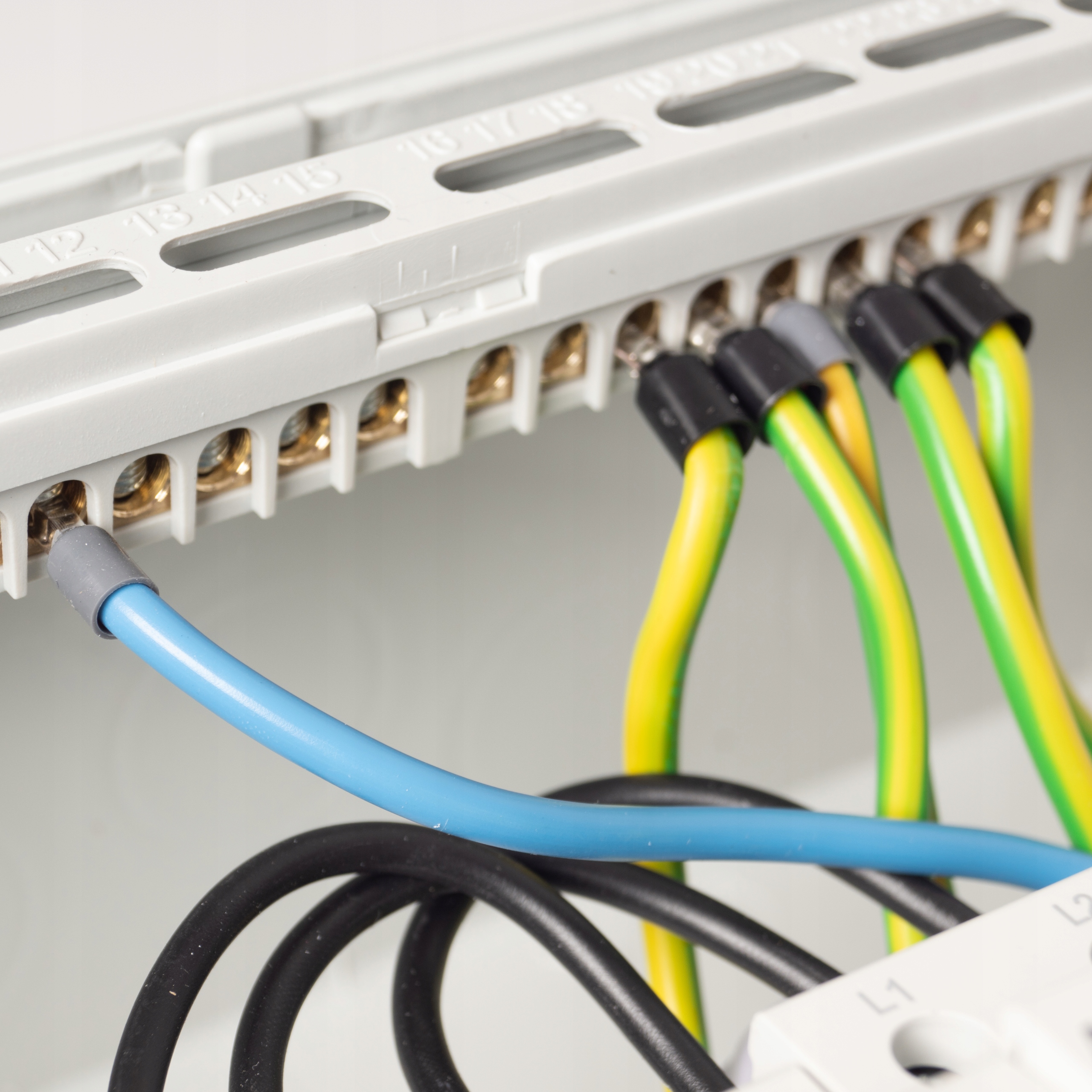

• 1x Szczelną obudowę natynkowa. 36 modułowa. z drzwiami transparentnymi i listwą N+PE. szynę TH35.
• 4x ogranicznik przepięć APV. 3P klasy B+C [T1T2]. 1000V DC. 32A.
• 4x rozłącznik bezpiecznikowy APV 2P 10x38 1000V DC.
• 8x wkładki bezpiecznikowe APV 10x38.
• 1x ochronnik przepięć OPX 4P. klasy B+C.
• 1x wyłącznik nadprądowy WN6 3P. 'C' 16A
• 4x dławik kablowy PG 11. na przewód 5-10 mm.
• 4x dławik kablowy PG 16. na przewód 10-14 mm.
• 8x złącze MC4.
• 2x gumowa zaślepka.

 Zestaw do samodzielnego. szybkiego montażu.

• Czytelny podgląd stanu.
• Łatwy dostęp oraz wymiana zużytej  wkładki warystorowej bez odłączania urządzenia.
• Szybszy montaż - zoptymalizowany klips montażowy ogranicznika. zapewnia prosty i łatwy montaż bez użycia narzędzi.
• Idealny zestaw do sieci fotowoltaicznej.

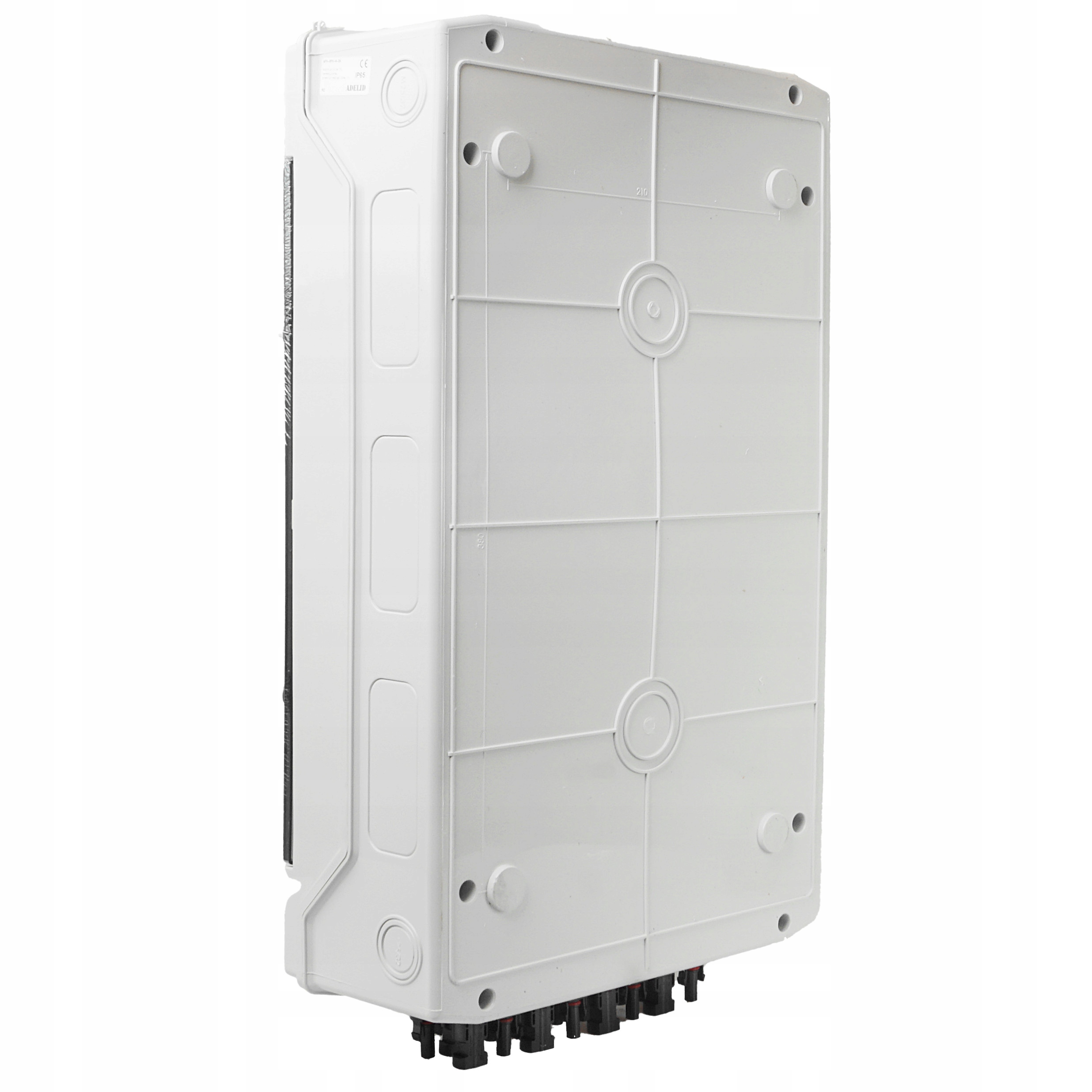

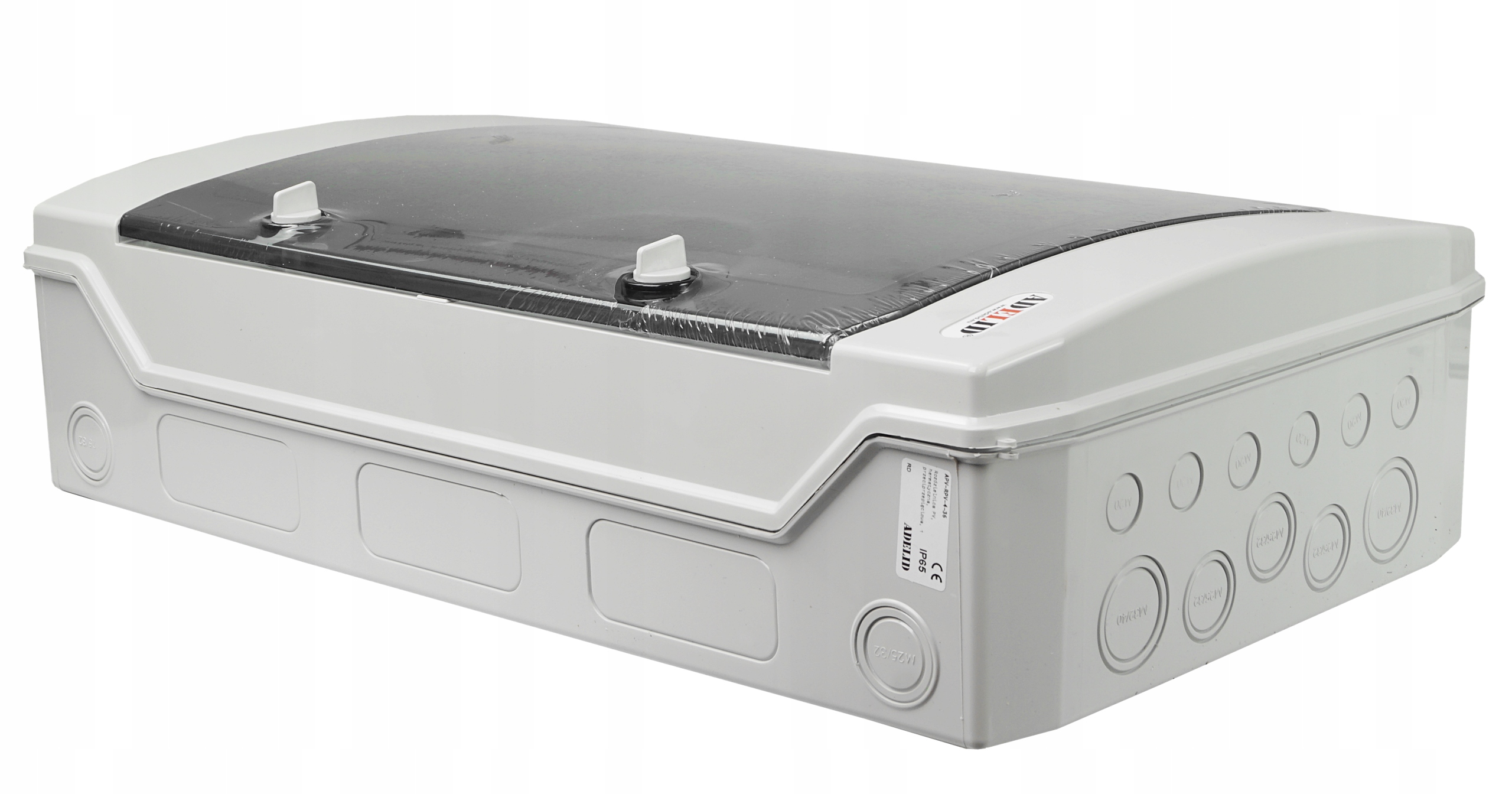

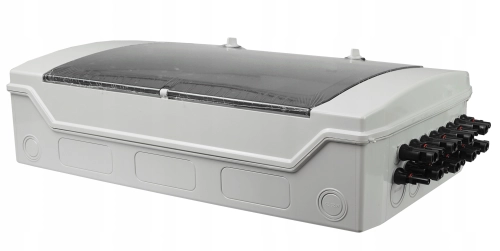

 Charakterystyka obudowy ABS:

• Stopień ochrony: IP65.
• Ilość modułów: 3x12.
• Wyposażenie: szyny TH35. Z+N oraz śruby montażowe.
• Montaż: natynkowy.
• Drzwi: uchylne w lewo. transparentne.
• Osłabienia dla łatwego wprowadzenia przewodów.
• Obudowa w kolorze białym.
• Wymiary: 319 x 535 x 144 mm [szer.xwys.xgł.]

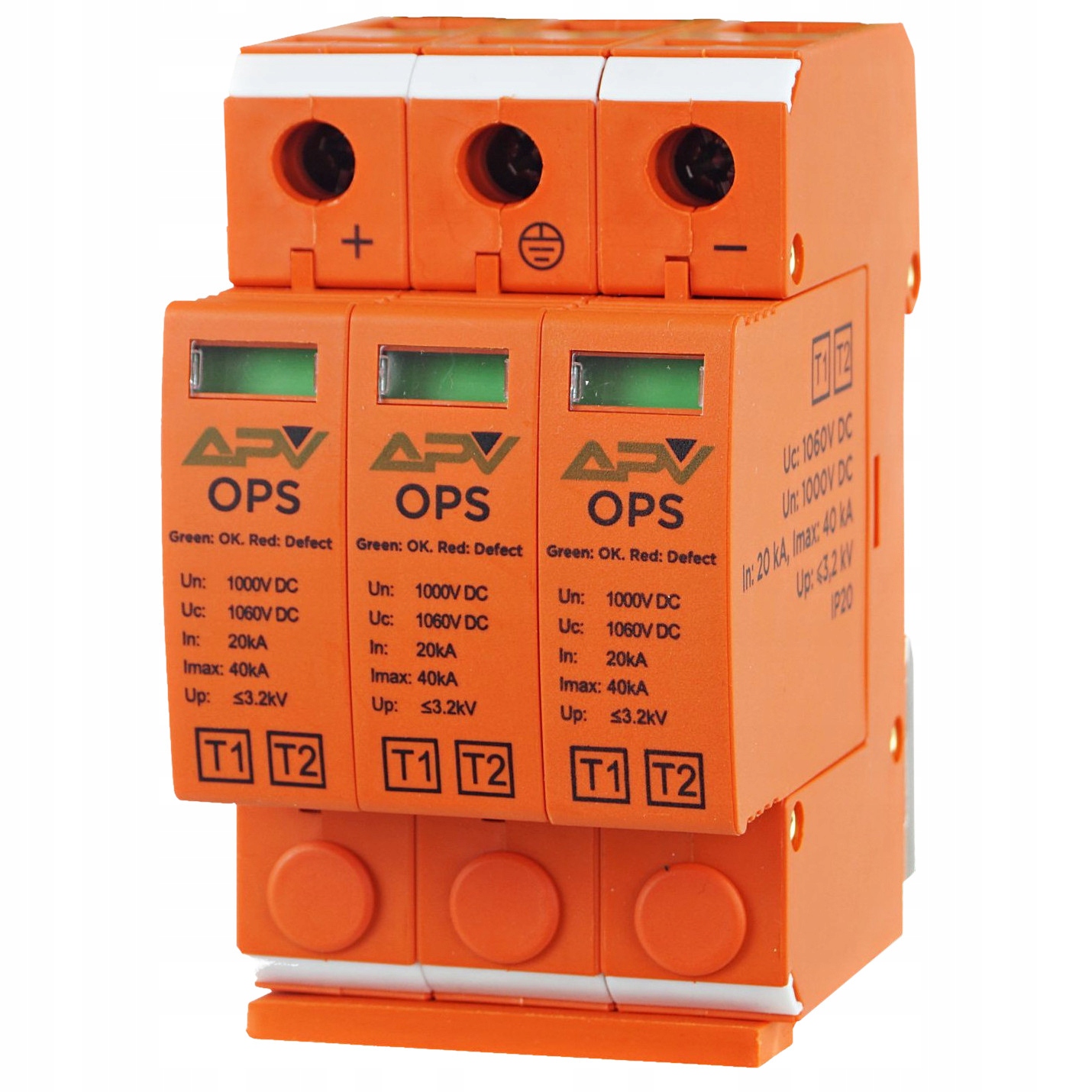

Charakterystyka ochronników przepięć APV 3P klasy B+C [T1T2] 1000V DC 32A

• Ochronniki przepięć T1T2 służą do ochrony instalacji fotowoltaicznych- typ TN. TT. przed napięciami indukowanymi. łączeniowymi oraz wywołanymi przez czynniki atmosferyczne.  Wyposażone są  w wizualny wskaźnik działania (zielony – ochrona. czerwony – brak ochrony).
• Ograniczniki posiadają właściwości. które ułatwiają ich instalowanie i eksploatację.

Dane techniczne:

• Klasa ochrony: B+C (T1+T2).
• Ilość pól: 3.
• Wymagane zabezpieczenie: 32A.
• Napięcie znamionowe Un - 1000V DC.
• Napięcie stałej pracy Uc - 1060V DC.
• In: 20kA. Imax: 40kA.
• Up: <3.2kV.
• Temperatura otoczenia pracy: -30/+50°C.
• Przyłącza max: 35 mm2.
• Wymiary: 54x94x62 mm (szer.xwys.xgł.).
• Montaż: szyna 35 mm.
• Szczelność: IP20.
• Certyfikat CE

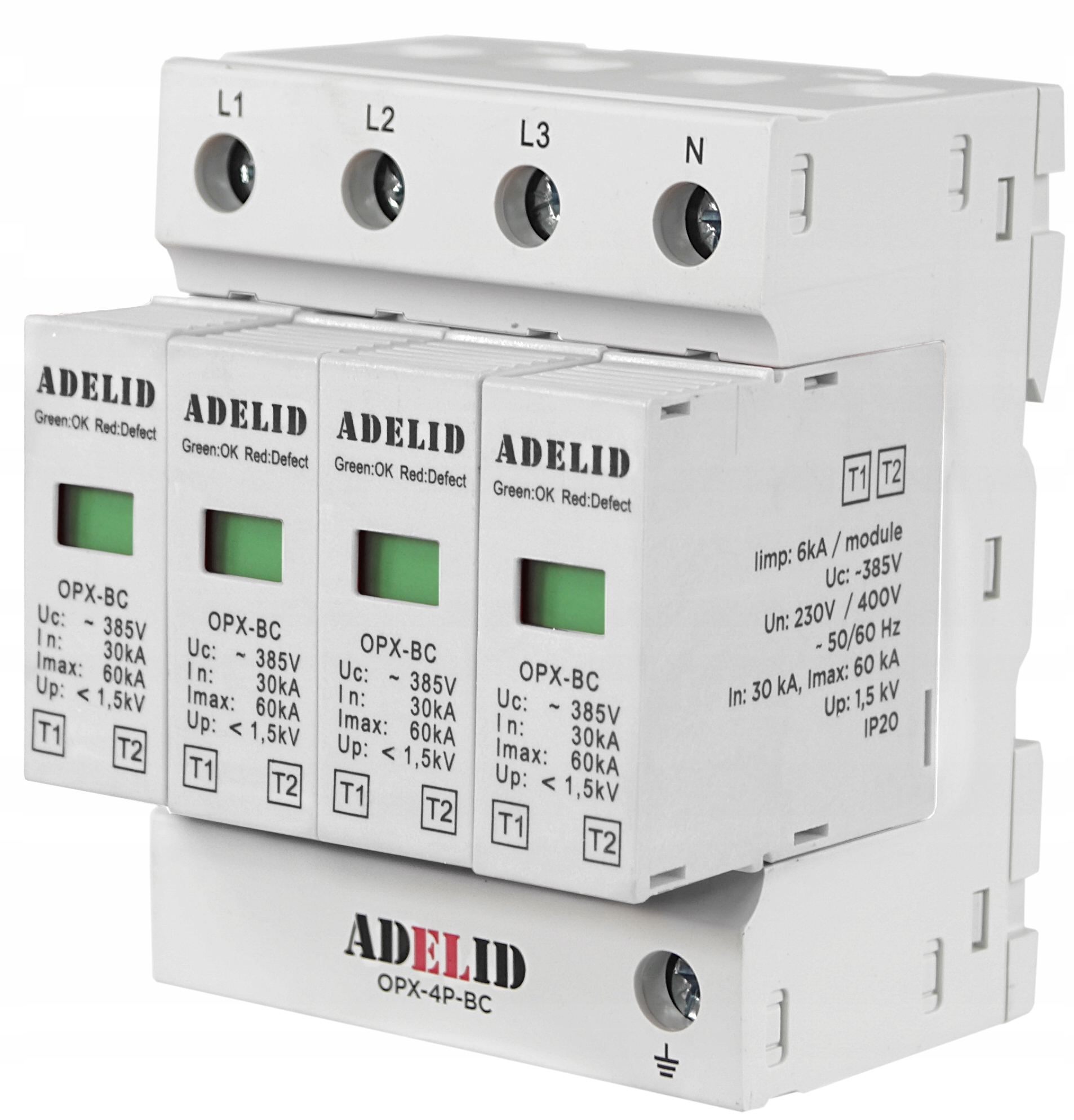

 Charakterystyka ochronnika przeciwprzepięciowego 4-polowego. 3-fazowego. klasy B+C.

• Ogranicznik przepięć. odgromnik a także ochronnik przepięciowy to urządzenie zaprojektowane do ochrony aparatury elektrycznej przed przejściowymi przepięciami. ograniczające czas trwania i częstotliwość prądu następczego.
• Przepięcia mogą powstać podczas np. załączania lub wyłączania nieobciążonej linii napowietrznej lub przy uderzeniu pioruna w linię napowietrzną. mogą one spowodować zniszczenie izolacji i innych elementów sieci.

Dane techniczne:

• Klasa ochrony: B+C (I+II).
• Ilość pól: 4.
• Prąd próbny In: 30kA.
• Prąd MAX Imax: 60kA.
• Iimp: 6kA.
• Uc: 385V.
• Up: <1.5kV.
• Temperatura pracy: -40°C - +80°C.
• Czas reakcji: <25 ns.
• Wilgotność pracy: 30% - 90%.
• Certyfikat CE. EN-61643-11

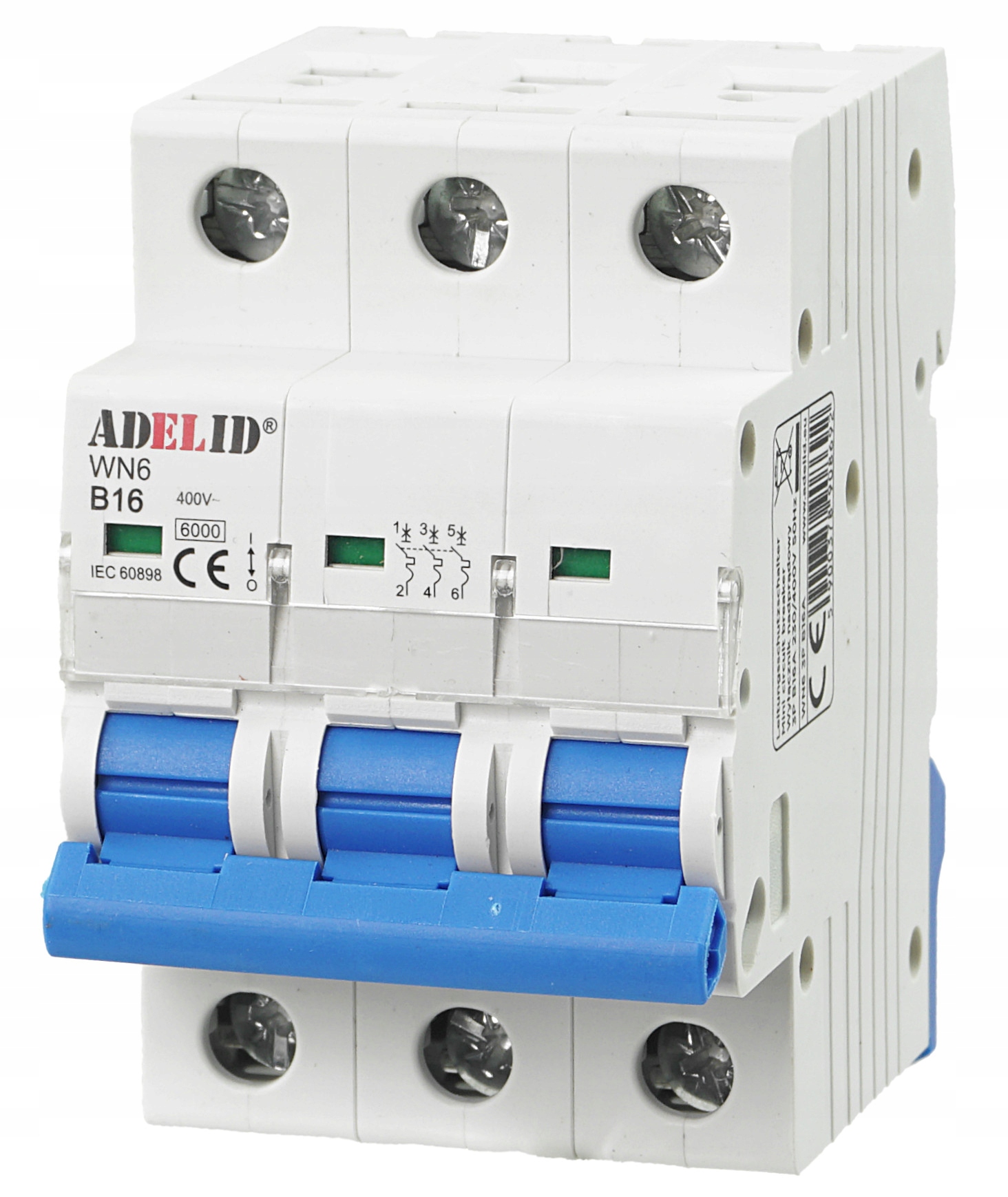

 Charakterystyka wyłącznika nadprądowego. 3-polowego 'C' 16A.

Funkcje:

• Ochrona obwodów przeciw prądom występującym w trakcie przeciążenia.
• Ochrona obwodów przeciw zwarciom.
• Odłączanie.

Dane techniczne:

• Napięcie znamionowe: 230/400V AC .
• Częstotliwość znamionowa: 50/60 Hz .
• Charakterystyka wyzwalania: C.
• Prąd znamionowy (A): 16.
• Ilość modułów: 3.
• Znamionowa zwarciowa zdolność łączeniowa: 6kA.

Certyfikat CE

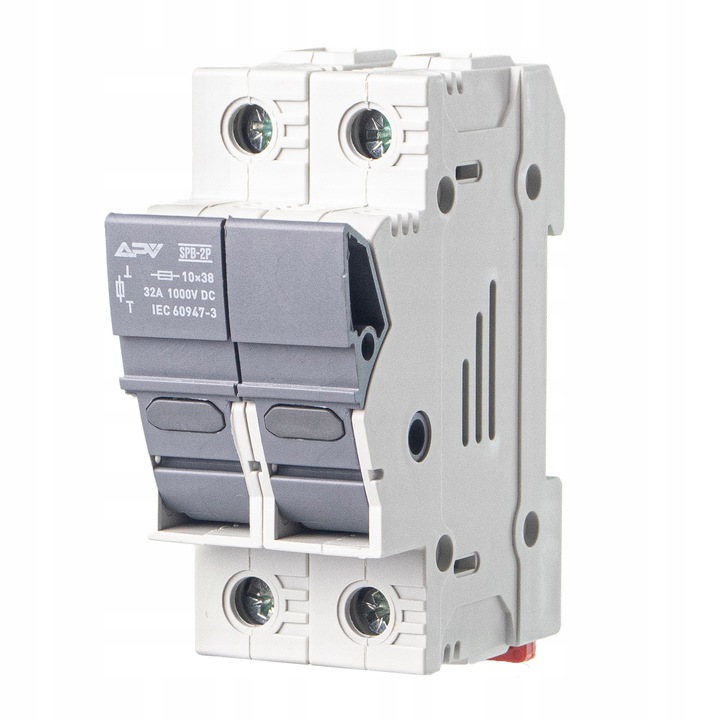

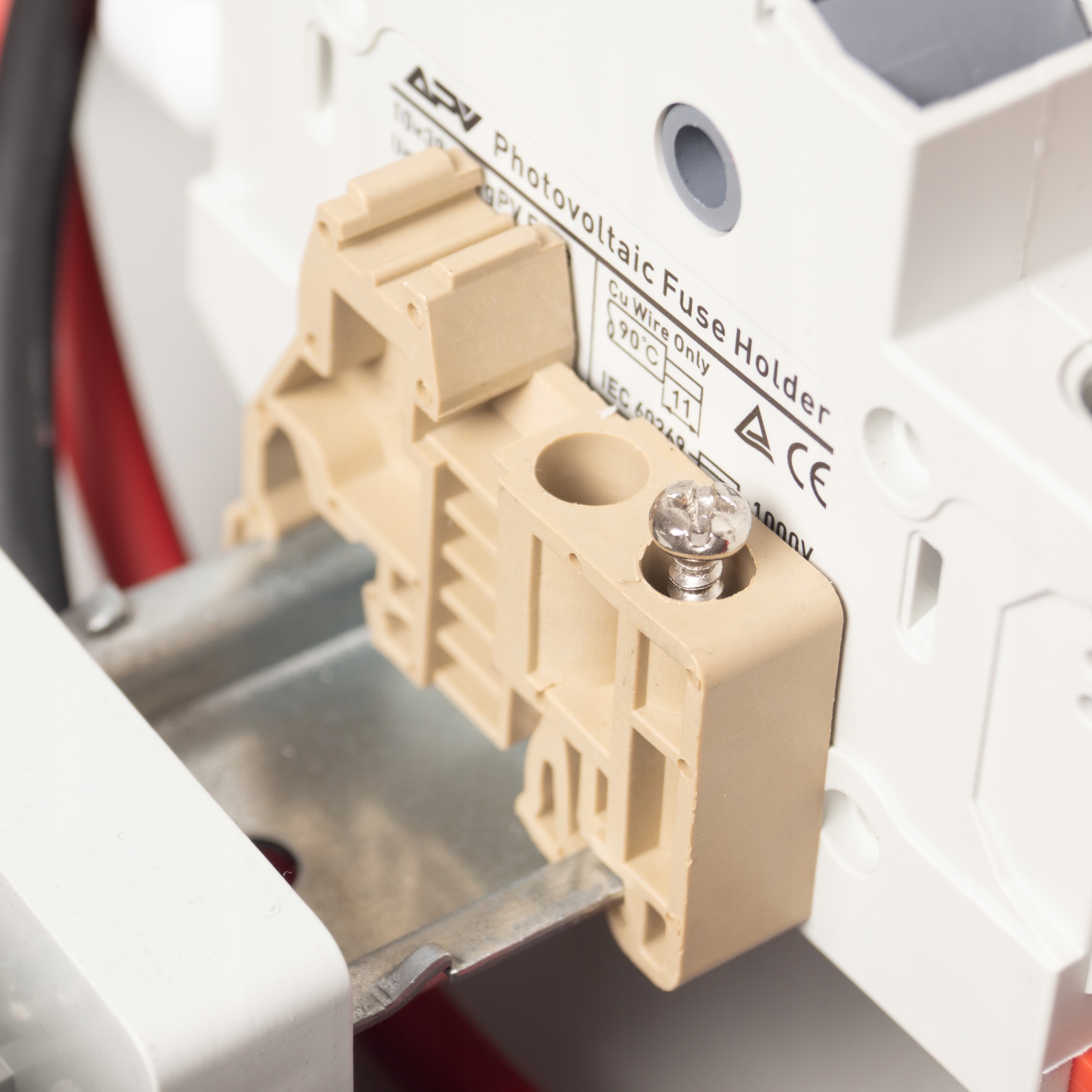

 Charakterystyka rozłączników bezpiecznikowych2P 10x38 1000V DC

• Podstawa bezpiecznikowa wyposażona w dwie wkładki topikowe gPV. Do zastosowania w systemach fotowoltaicznych.

Dane techniczne:

• Ilość pól: 2.
• Wielkość wkładki bezpiecznikowej: 10.3 x 38 mm.
• Prąd maksymalny: 32A.
• Maksymalne napięcie robocze: 1000V.
• Rodzaj napięcia: DC.
• Częstotliwość: 50/60 Hz.
• Temperatura pracy: -25 to 50 °C.
• Wymiary: 36x78x60 mm (szer.xwys.xgł.).
• Montaż: szyna 35 mm.
• Szczelność: IP20.
• Certyfikat CE
