ROZDZIELNICA PV 1000V DC 4 STRINGI FOTOWOLTAIKA ROZDZIELNIA OGRANICZNIK

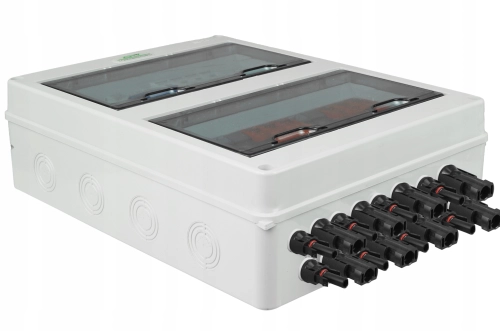

Zestaw - rozdzielnica fotowoltaiczna natynkowa. cztery stringi. 1000V DC 32A IP65

• Marka: Adelid.
• Seria: APV.
• Kod produktu: APV-RPV-4-24DC-T1T2

Zabezpieczenie instalacji PV przed przeciążeniami i skutkami zwarć w systemach fotowoltaicznych prądu stałego DC. W pełni okablowana. gotowa do podłączenia.

• Produkt okablowany przewodami solarnymi 6.00 mm2 oraz LGY według norm.

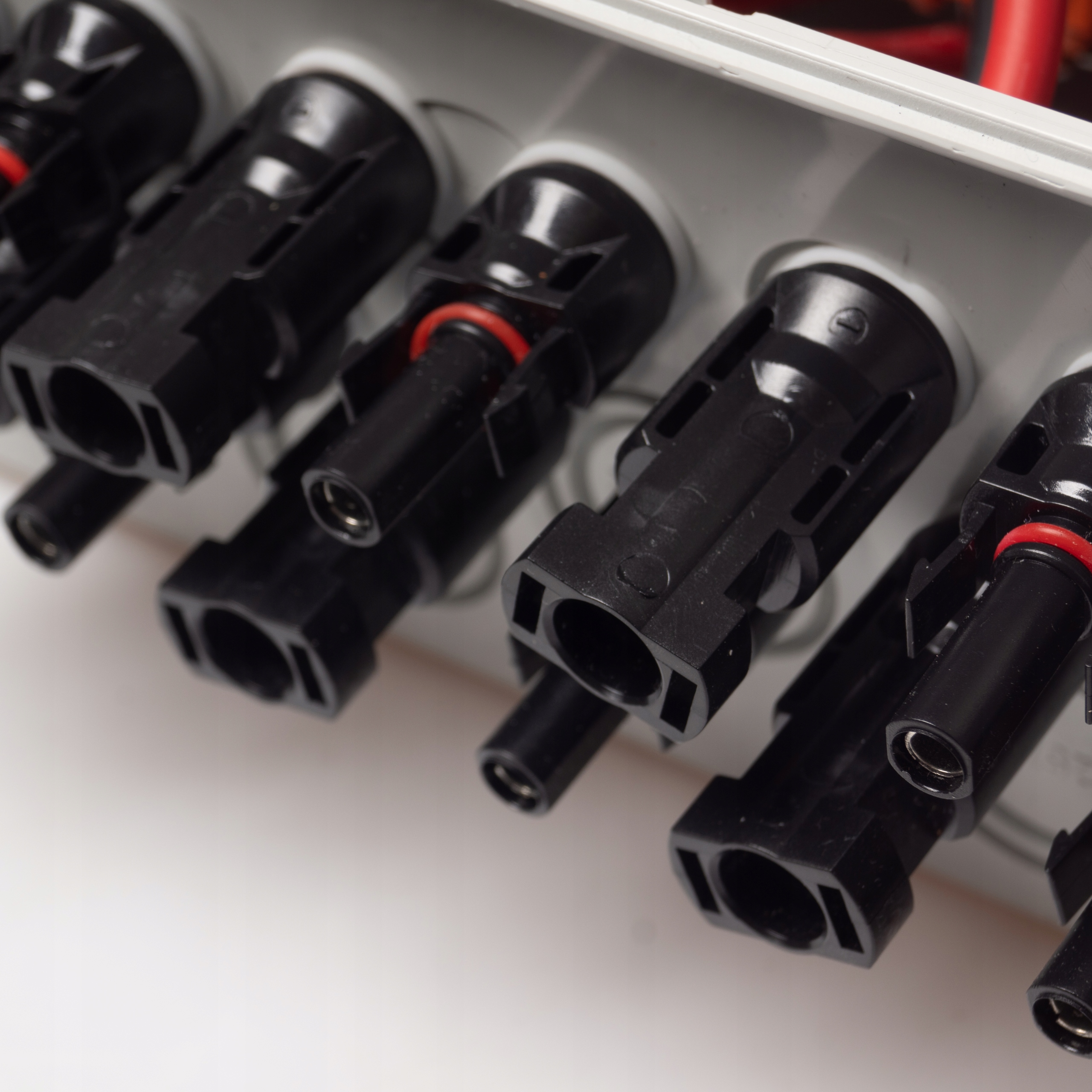

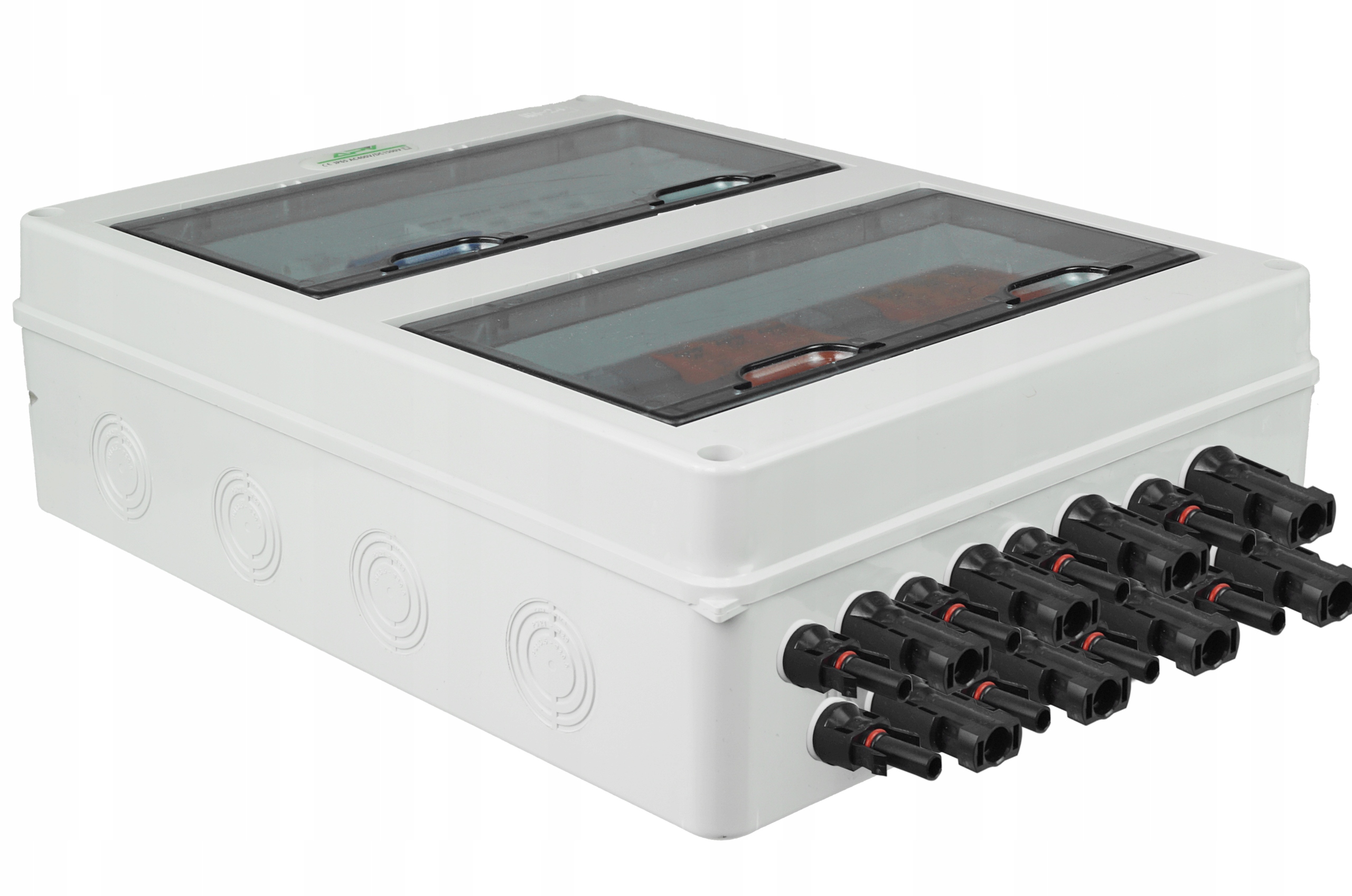

• Rozdzielnica posiada wyprowadzone dławiki kablowe oraz złączki MC4.
• Możliwość bezpiecznej wymiany zużytej  wkładki warystorowej bez odłączania urządzenia.
• Obudowa rozdzielnicy na 24 moduły. natynkowa. o szczelności IP65. z drzwiami transparentnymi.

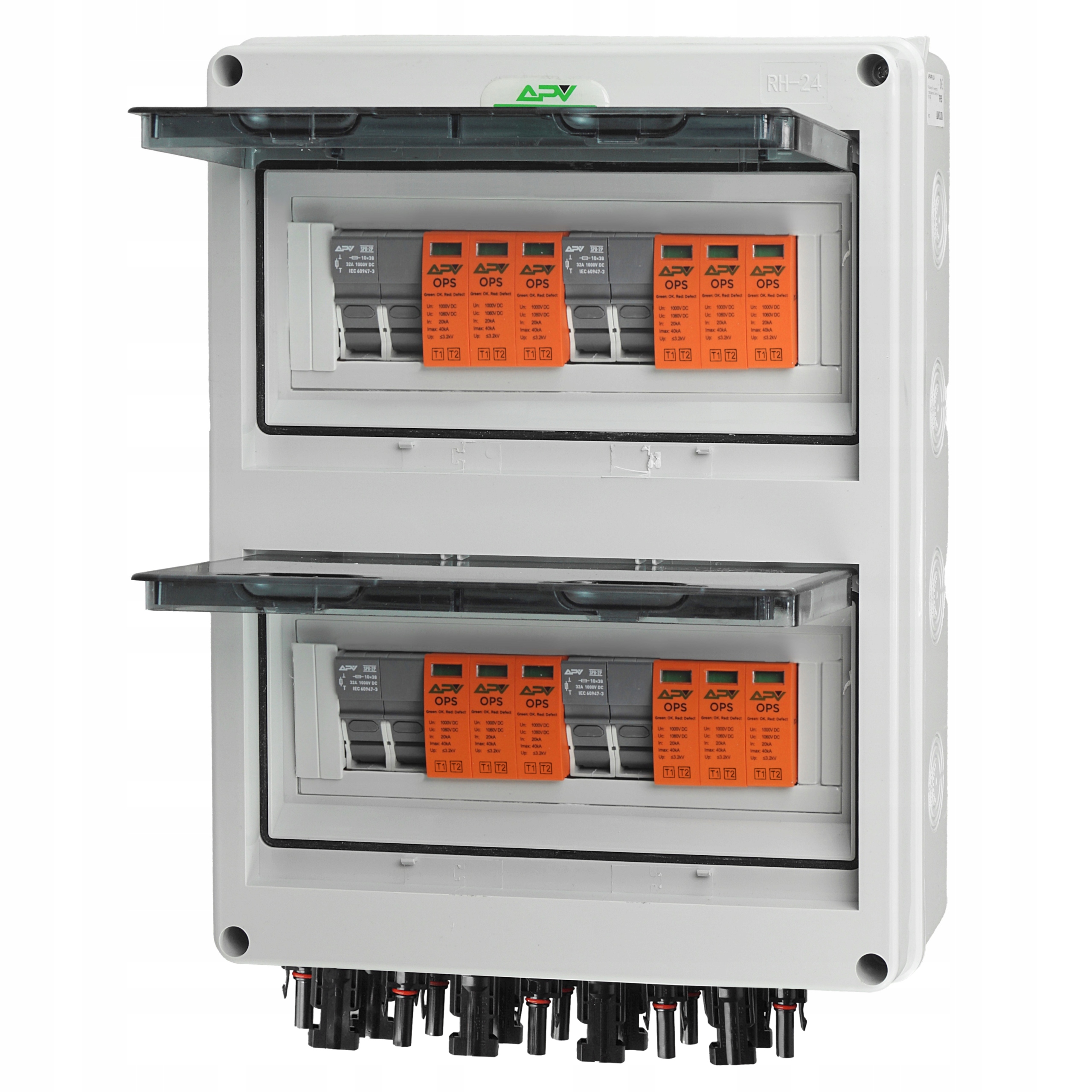

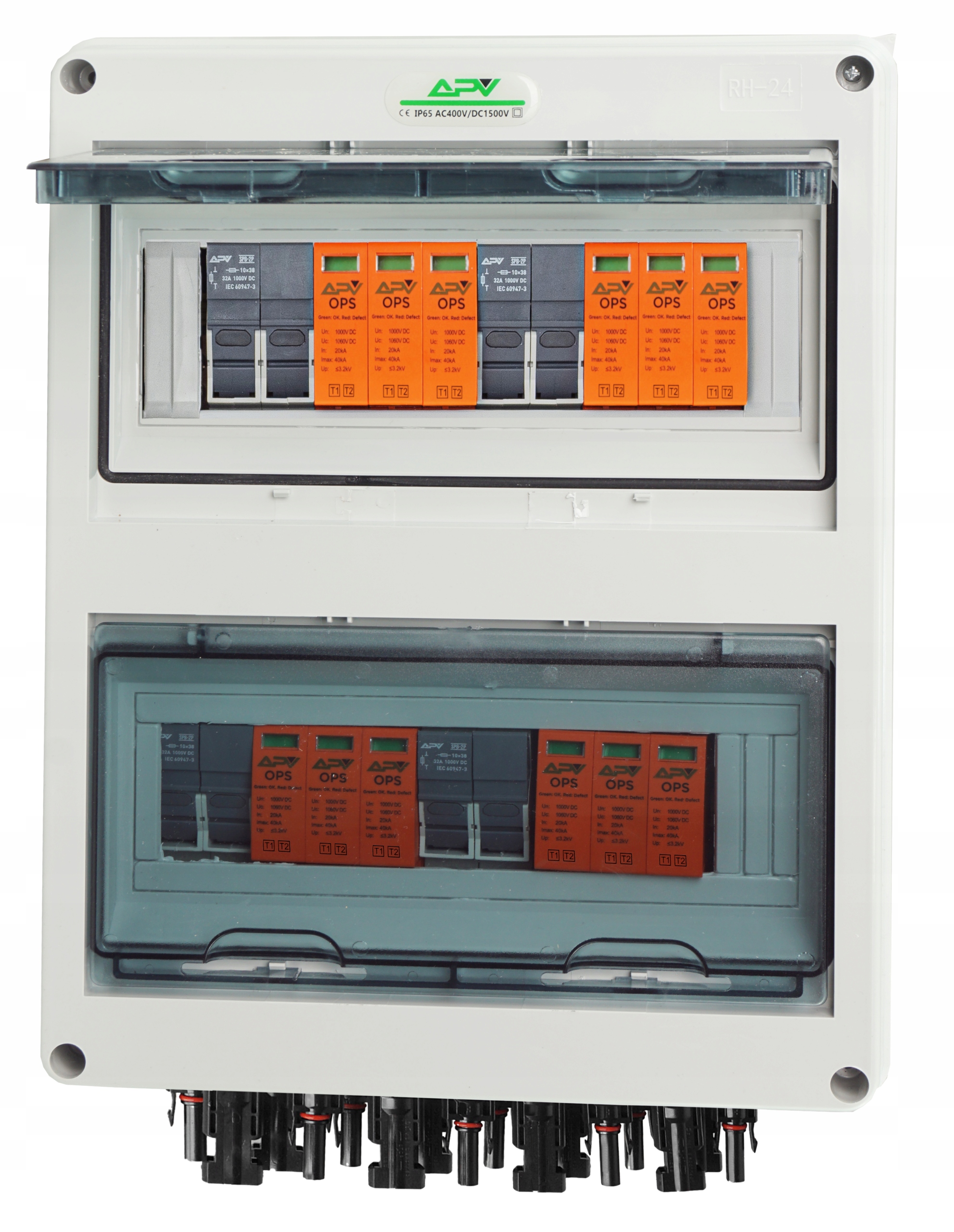

W skład zestawu wchodzą:

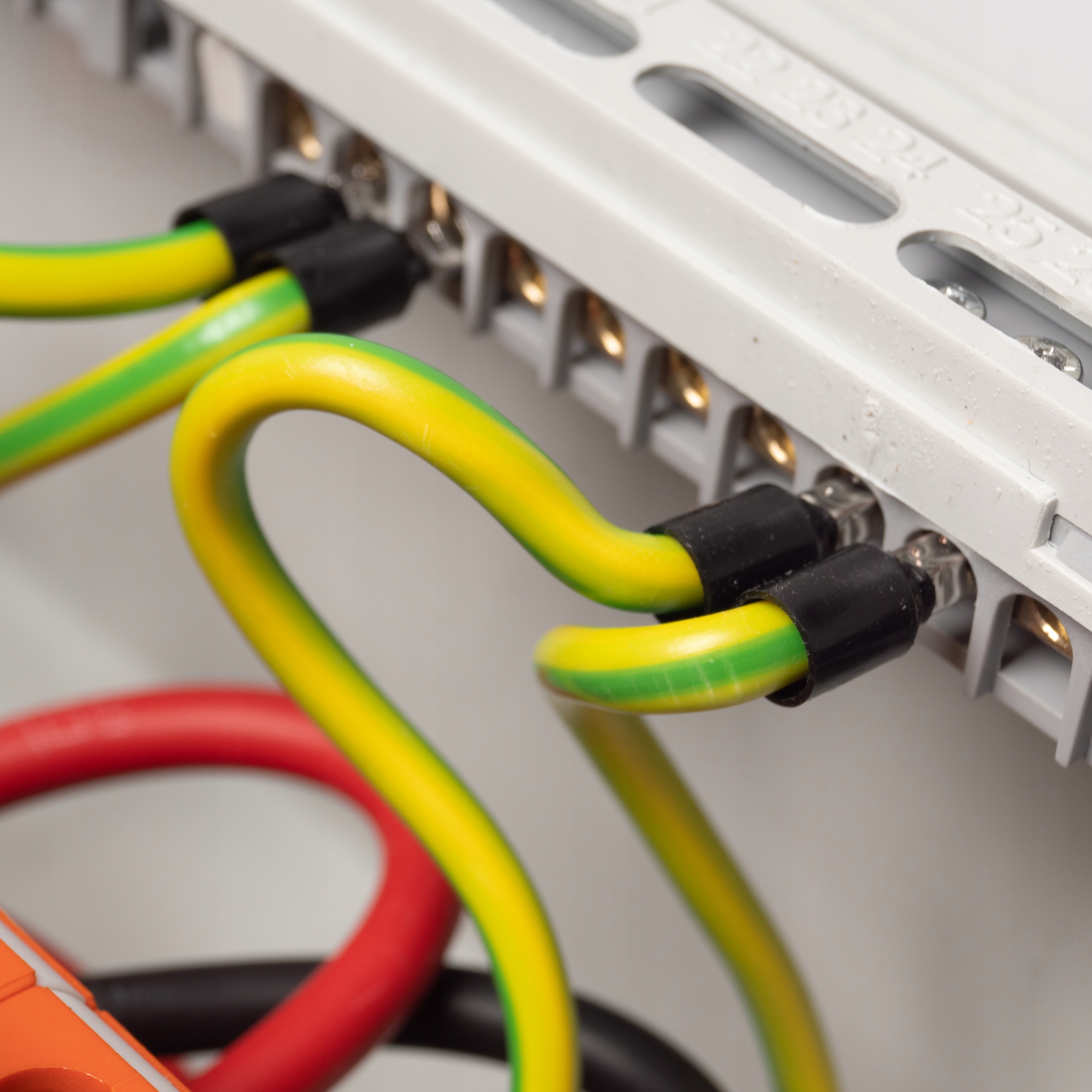

• 1x Szczelną obudowę natynkowa. 24 modułowa. z drzwiami transparentnymi i listwą N+PE. szynę TH35.

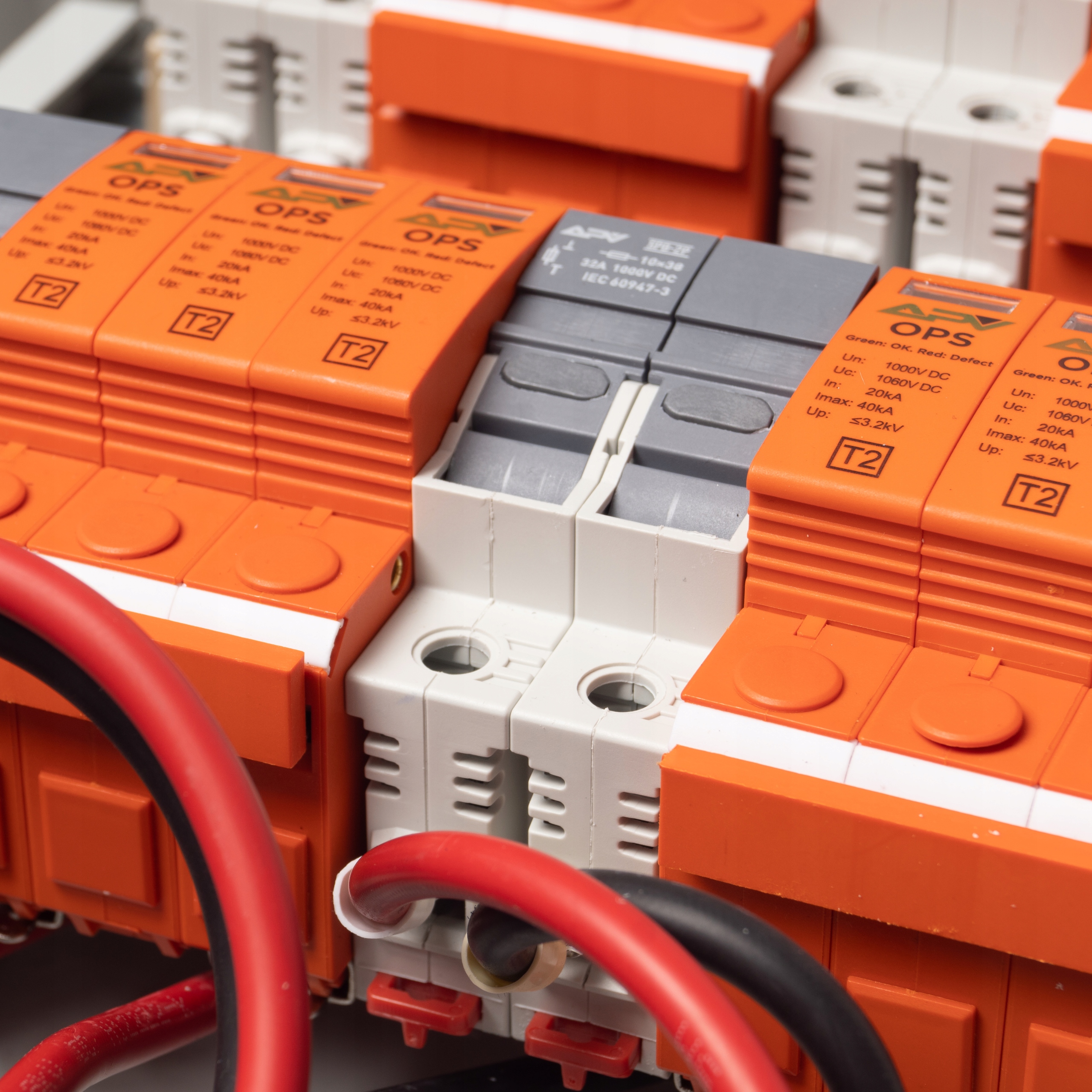

• 4x ogranicznik przepięć APV. 3P klasy B+C [T1T2]. 1000V DC. 32A.
• 4x rozłącznik bezpiecznikowy APV 2P 10x38 1000V DC. z ośmioma wkładkami topikowymi.
• 4x dławik kablowy PG 11. na przewód 5-10 mm.

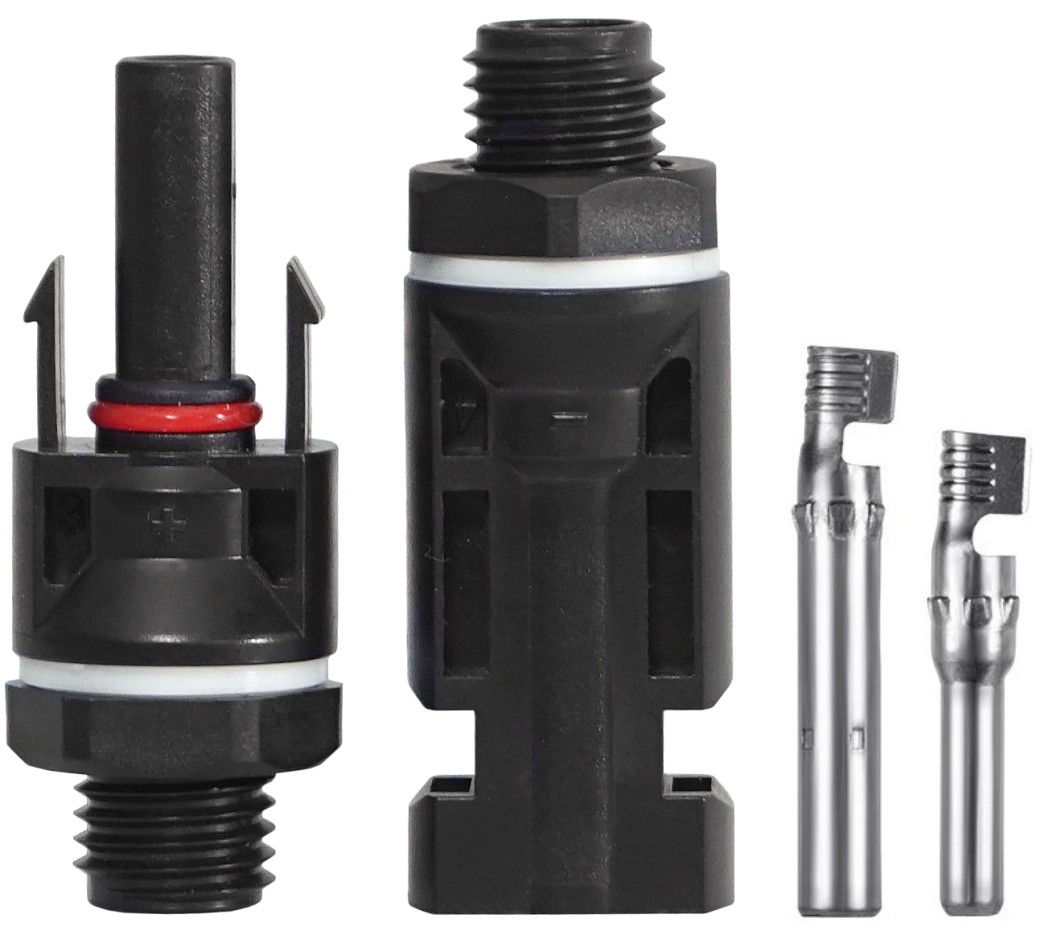

• 8x złącze MC4.
• 2x gumowa zaślepka.

Rozdzielnica jest okablowana i gotowa do wpięcia do sieci.

• Czytelny podgląd stanu.
• Łatwy dostęp oraz wymiana zużytej  wkładki warystorowej bez odłączania urządzenia.
• Idealny zestaw do sieci fotowoltaicznej.

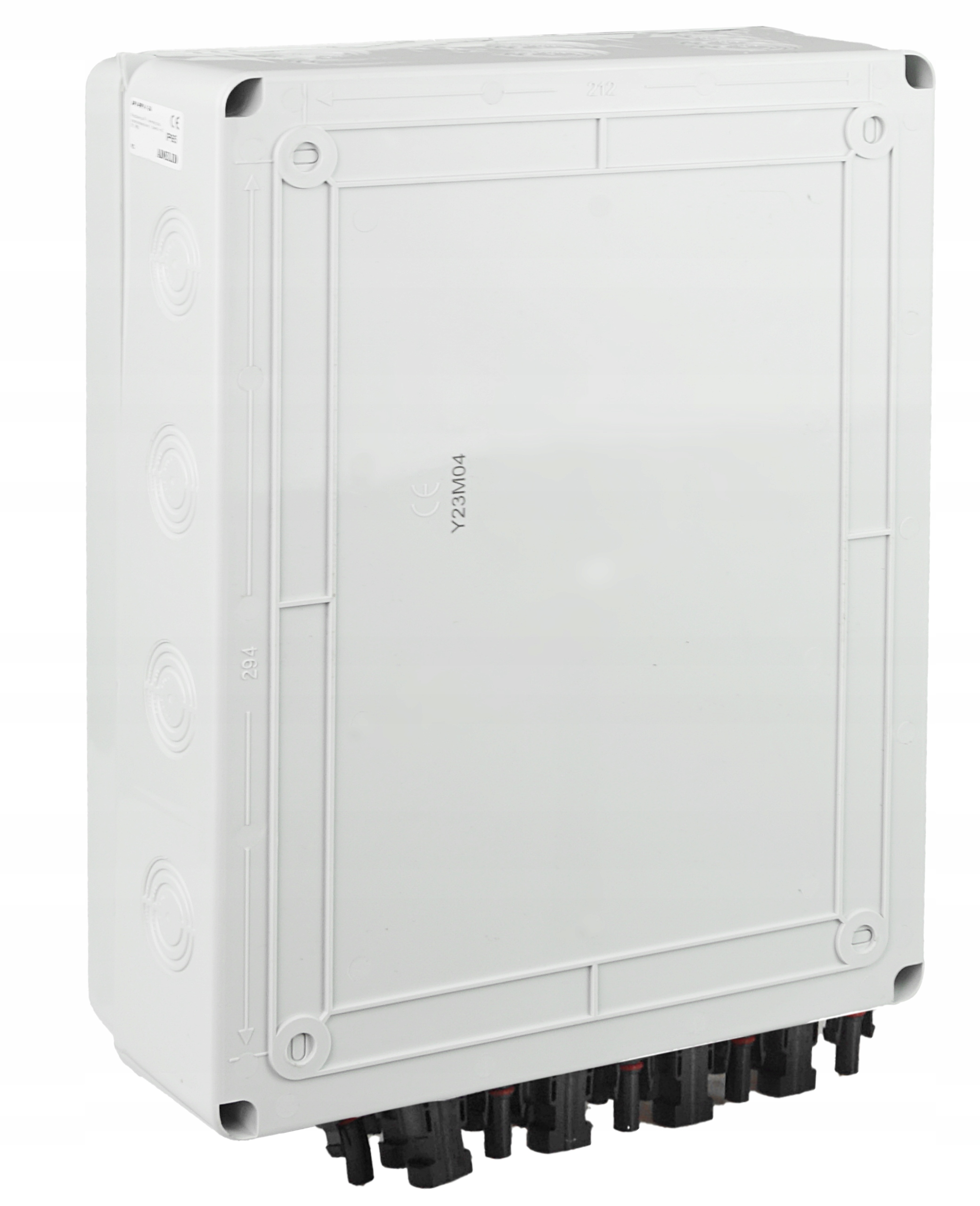

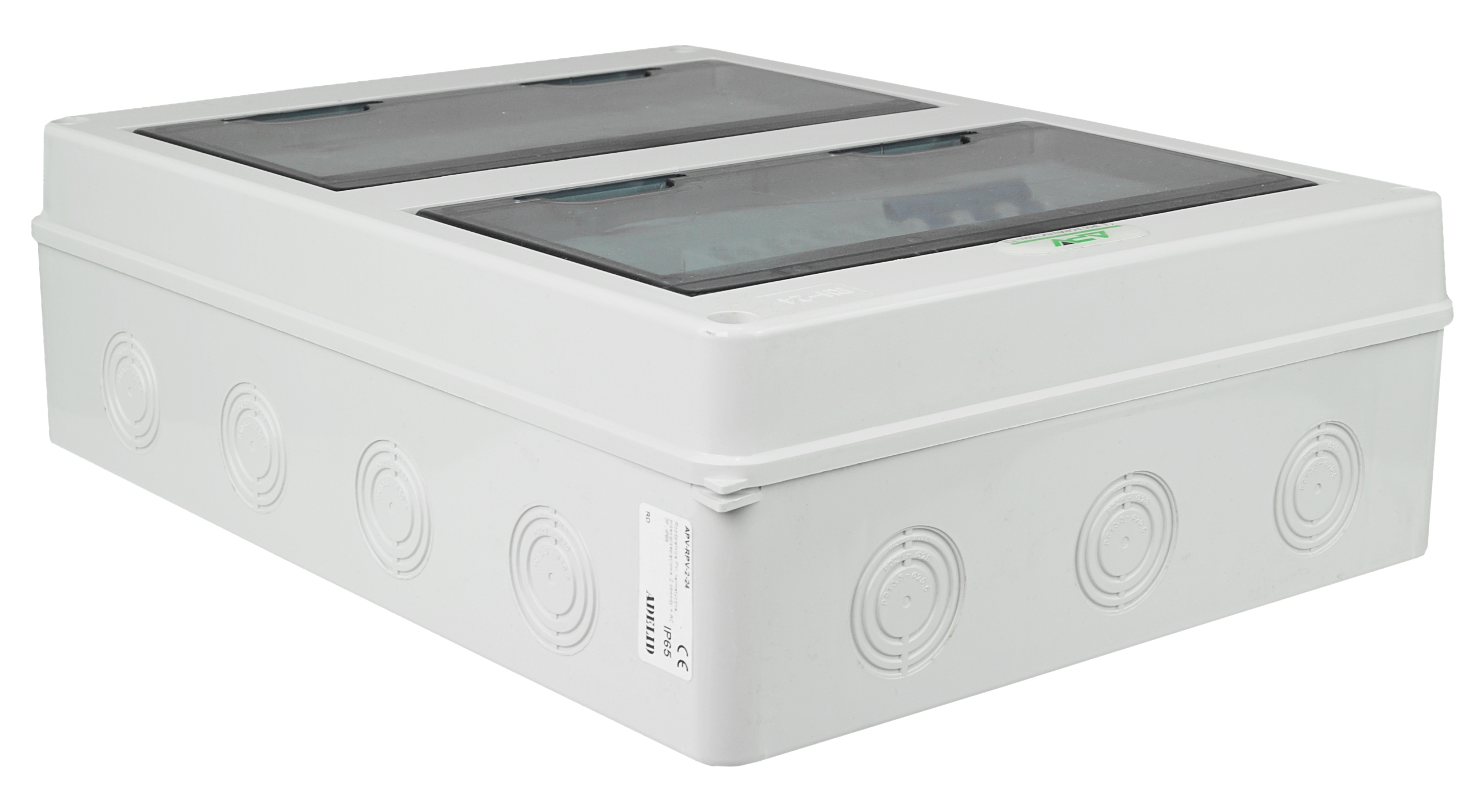

Charakterystyka obudowy ABS:

• Stopień ochrony: IP65.
• Ilość modułów: 24 moduły (2X12).
• Wyposażenie: szyny TH35. Z+N oraz śruby montażowe.
• Montaż: natynkowy.

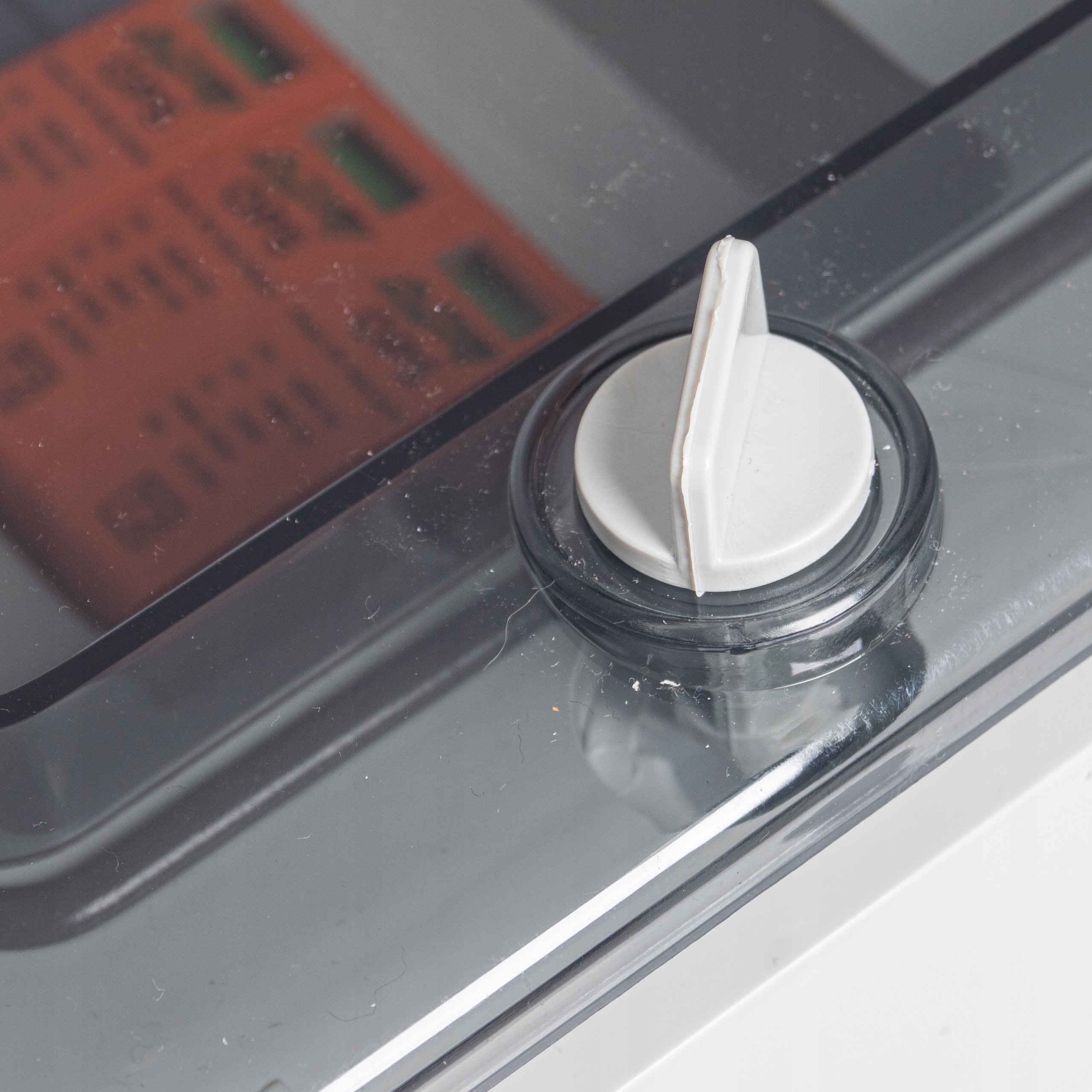

• Drzwi: uchylne w lewo lub w prawo. transparentne.
• Osłabienia dla łatwego wprowadzenia przewodów.
• Obudowa w kolorze białym.
• Wymiary: 319 x 384 x 144 mm [szer.xwys.xgł.]

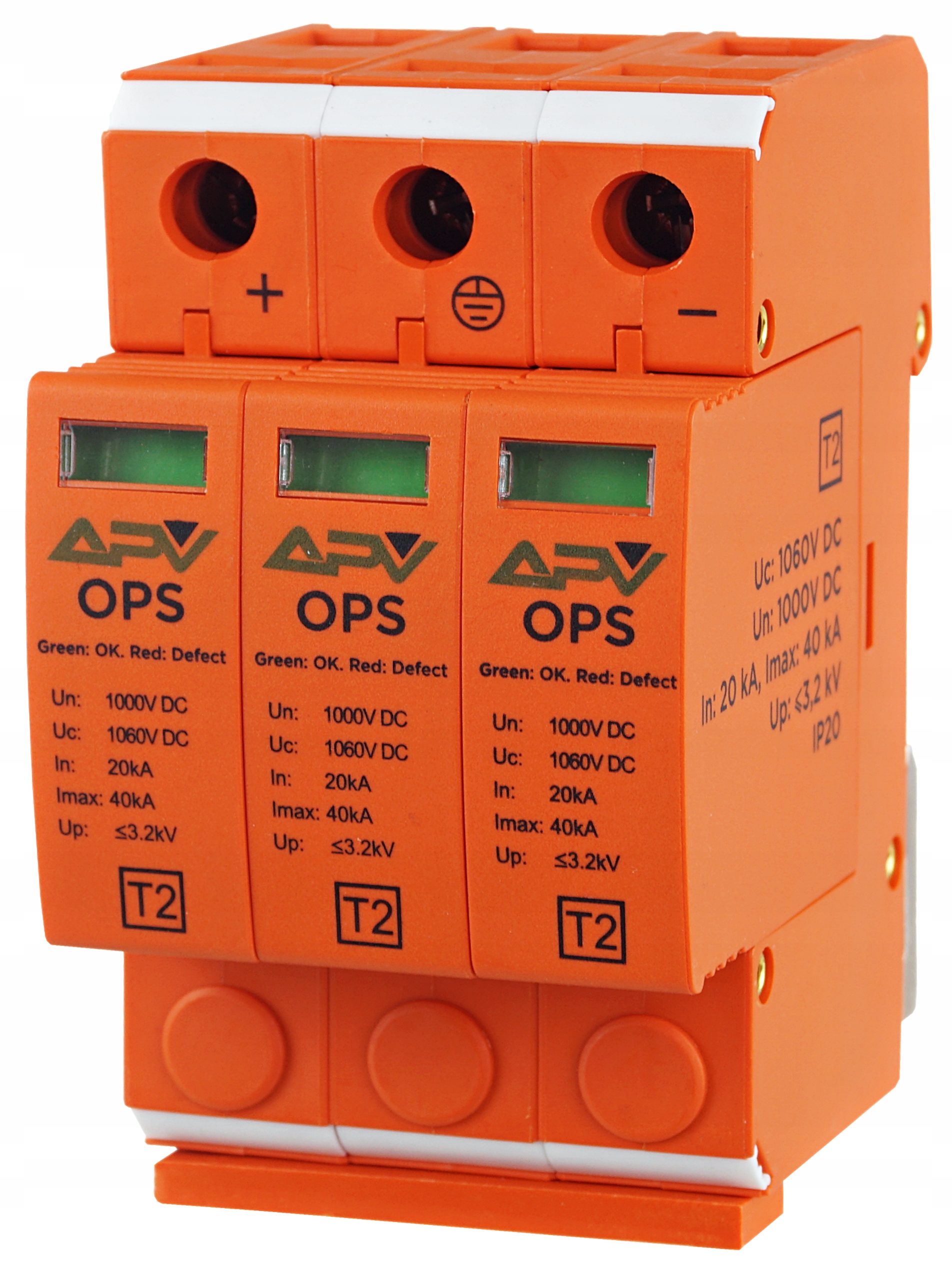

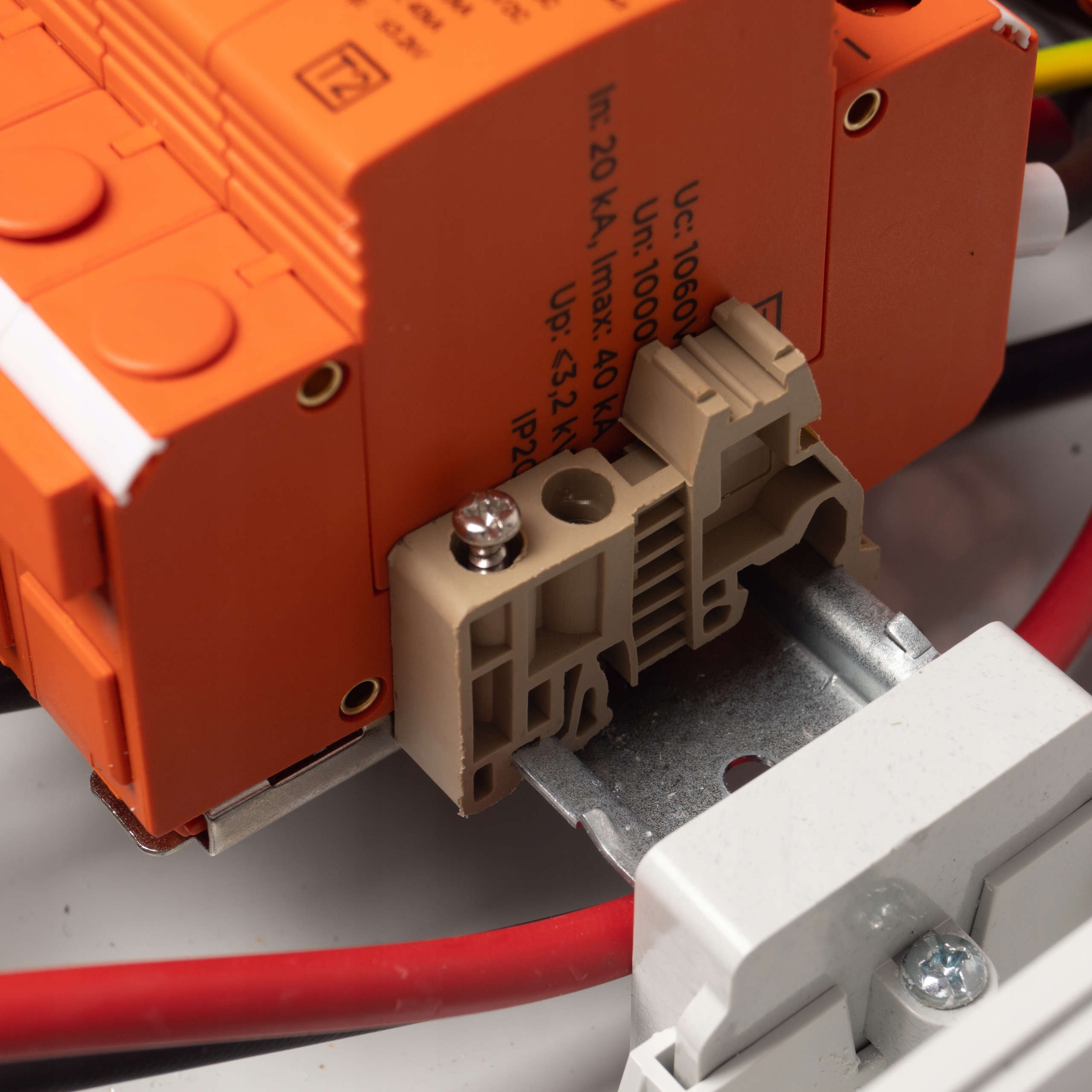

Charakterystyka ochronników przepięć APV 3P klasy B+C [T1T2] 1000V DC 32A

• Ochronniki przepięć klasy B+C (T1+T2) służą do ochrony instalacji fotowoltaicznych. przed napięciami indukowanymi. łączeniowymi oraz wywołanymi przez czynniki atmosferyczne.  Wyposażone są  w wizualny wskaźnik działania (zielony – ochrona. czerwony – brak ochrony).
• Ochronnik APV zbudowany jest z wykorzystaniem specjalnego warystora o dużym przepływie oraz iskiernika gazowego.
• Ograniczniki posiadają właściwości. które ułatwiają ich instalowanie i eksploatację.

Dane techniczne:

• Klasa ochrony: B+C (T1+T2).
• Ilość pól: 3.
• Wymagane zabezpieczenie: 32A.
• Napięcie znamionowe Un - 1000V DC.
• Napięcie stałej pracy Uc - 1060V DC.
• In: 20kA. Imax: 40kA.
• Up: <3.2kV.
• Temperatura otoczenia pracy: -30/+50°C.
• Przyłącza max: 35 mm2.
• Wymiary: 54x94x62 mm (szer.xwys.xgł.).
• Montaż: szyna 35 mm.
• Szczelność: IP20.
• Certyfikat CE

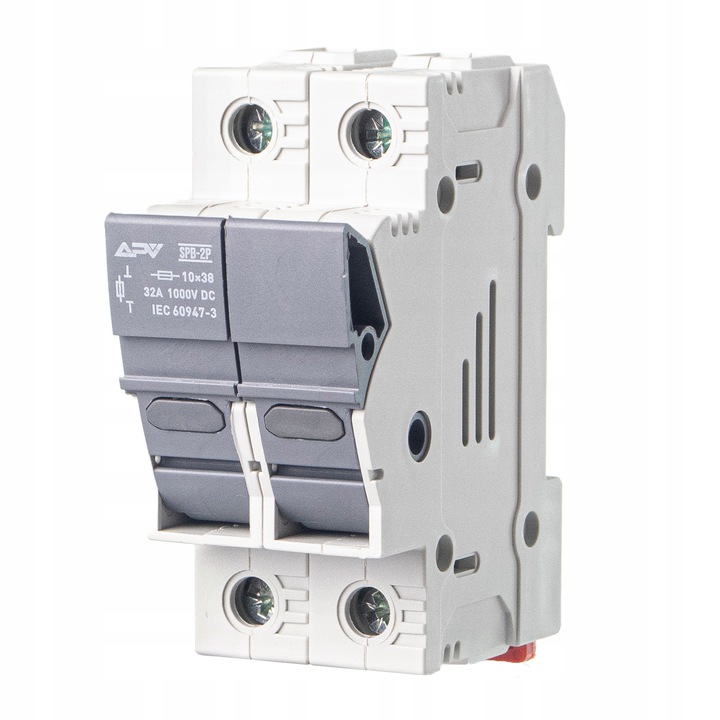

 Charakterystyka rozłączników bezpiecznikowych 2P 10x38 1000V DC

Podstawa bezpiecznikowa wyposażona w dwie wkładki topikowe gPV. Do zastosowania w systemach fotowoltaicznych.

Dane techniczne:

• Ilość pól: 2.
• Wielkość wkładki bezpiecznikowej: 10.3 x 38 mm.
• Prąd maksymalny: 32A.
• Maksymalne napięcie robocze: 1000V.
• Rodzaj napięcia: DC.
• Częstotliwość: 50/60 Hz.
• Temperatura pracy: -25 to 50 °C.
• Wymiary: 36x78x60 mm (szer.xwys.xgł.).
• Montaż: szyna 35 mm.
• Szczelność: IP20.
• Certyfikat CE
