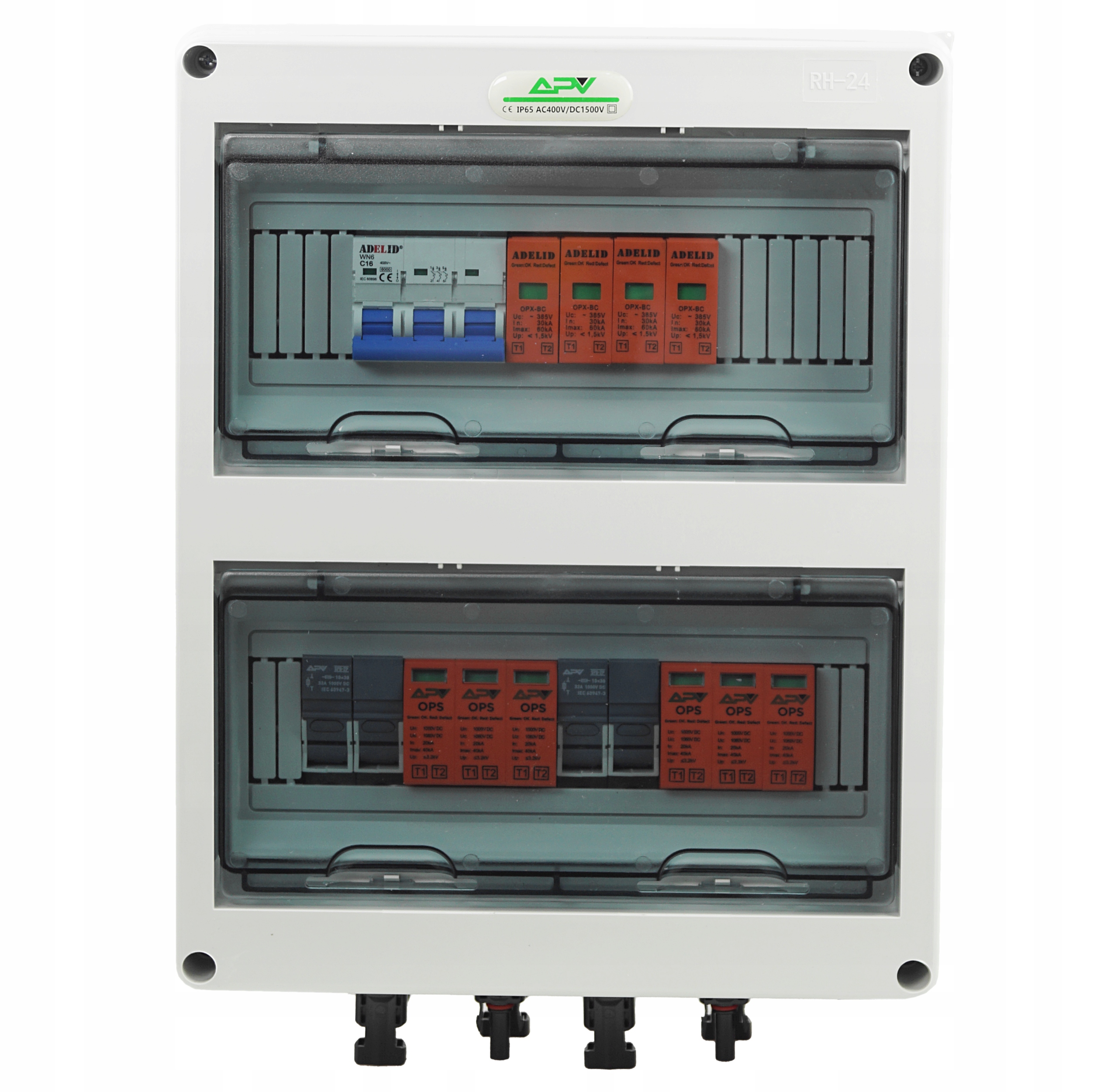

ROZDZIELNICA PV 1000V DC 2 STRINGI FOTOWOLTAIKA SKRZYNKA SOLARNA T1+T2

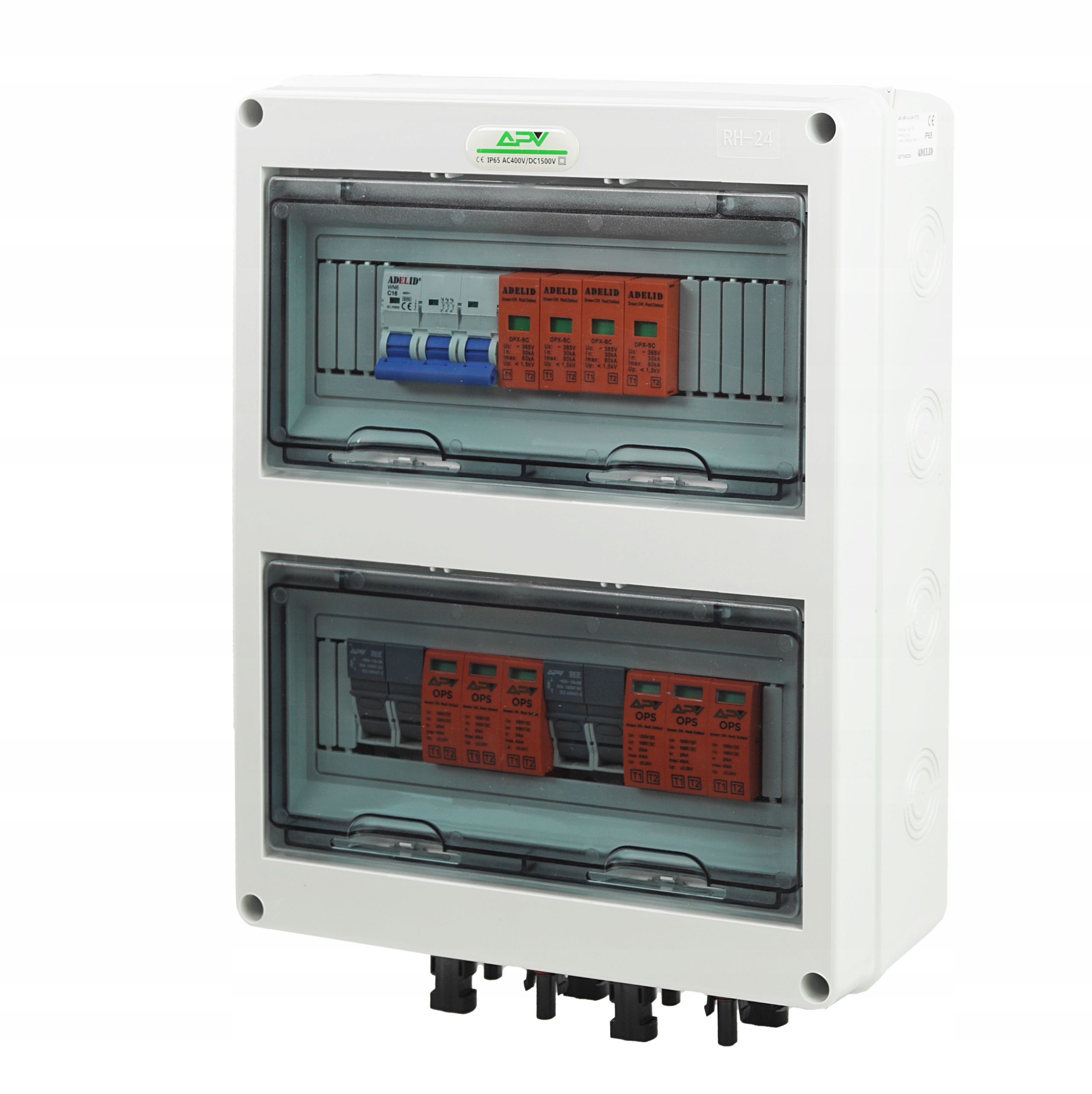

Zestaw - rozdzielnica fotowoltaiczna natynkowa. dwa stringi. 1000V DC 32A IP65.  obudowie ABS. drzwi przeźroczyste.

• Kod produktu: APV-RPV-2-24-T1T2
• Marka: Adelid
• Seria: APV

Zabezpieczenie instalacji PV przed przeciążeniami i skutkami zwarć w systemach fotowoltaicznych prądu stałego DC. W pełni okablowana. gotowa do podłączenia.

• Produkt okablowany przewodami solarnymi 6.00 mm2 oraz LGY według norm.

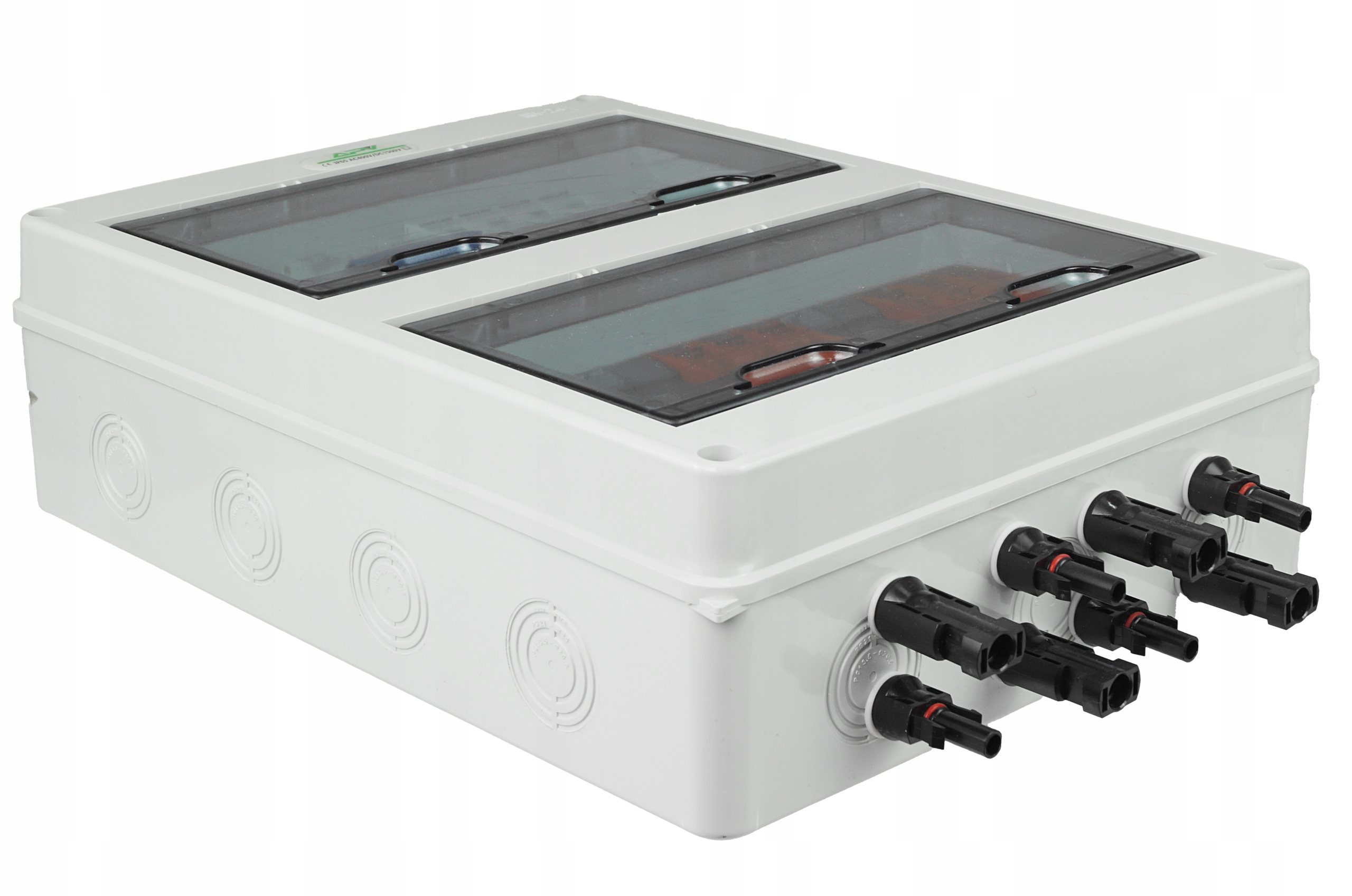

• Rozdzielnica posiada wyprowadzone dławiki kablowe oraz złączki MC4.

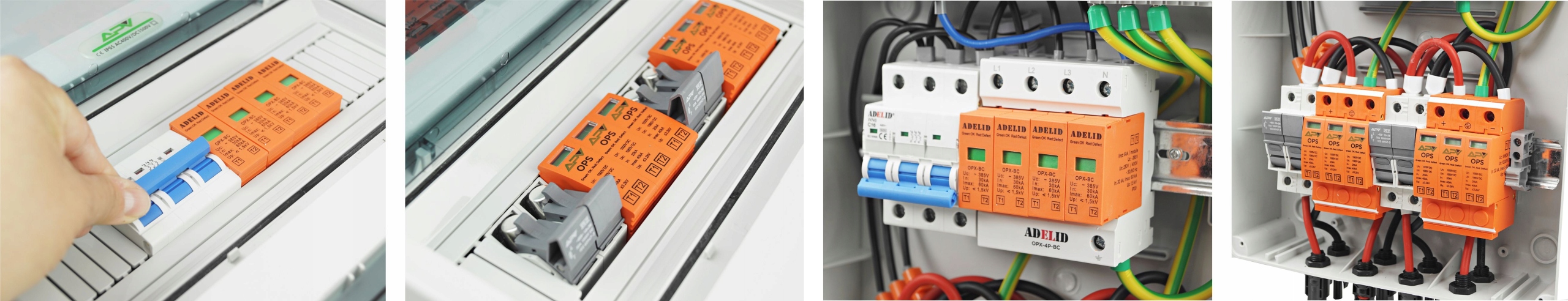

• Możliwość bezpiecznej wymiany zużytej  wkładki warystorowej bez odłączania urządzenia.

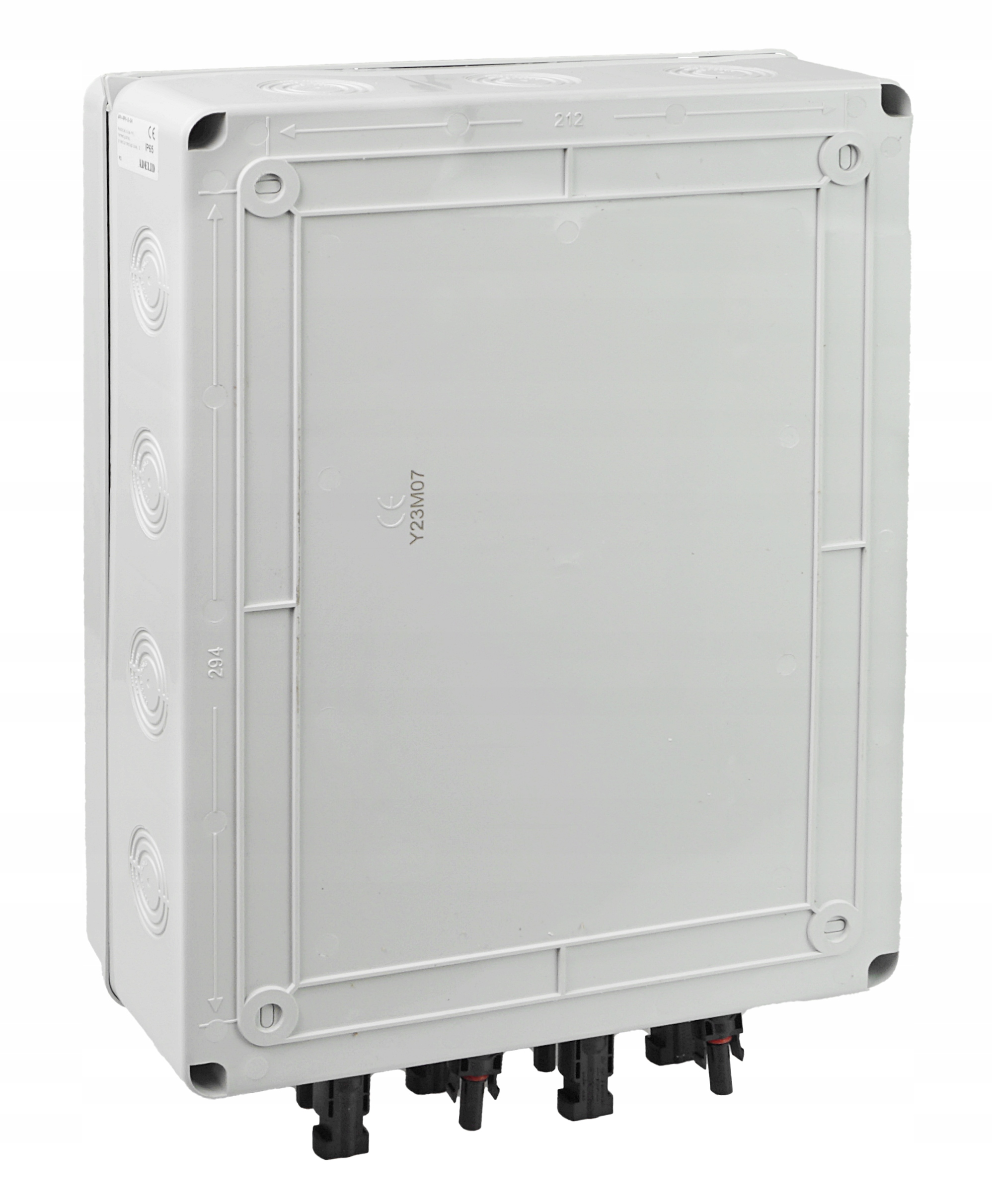

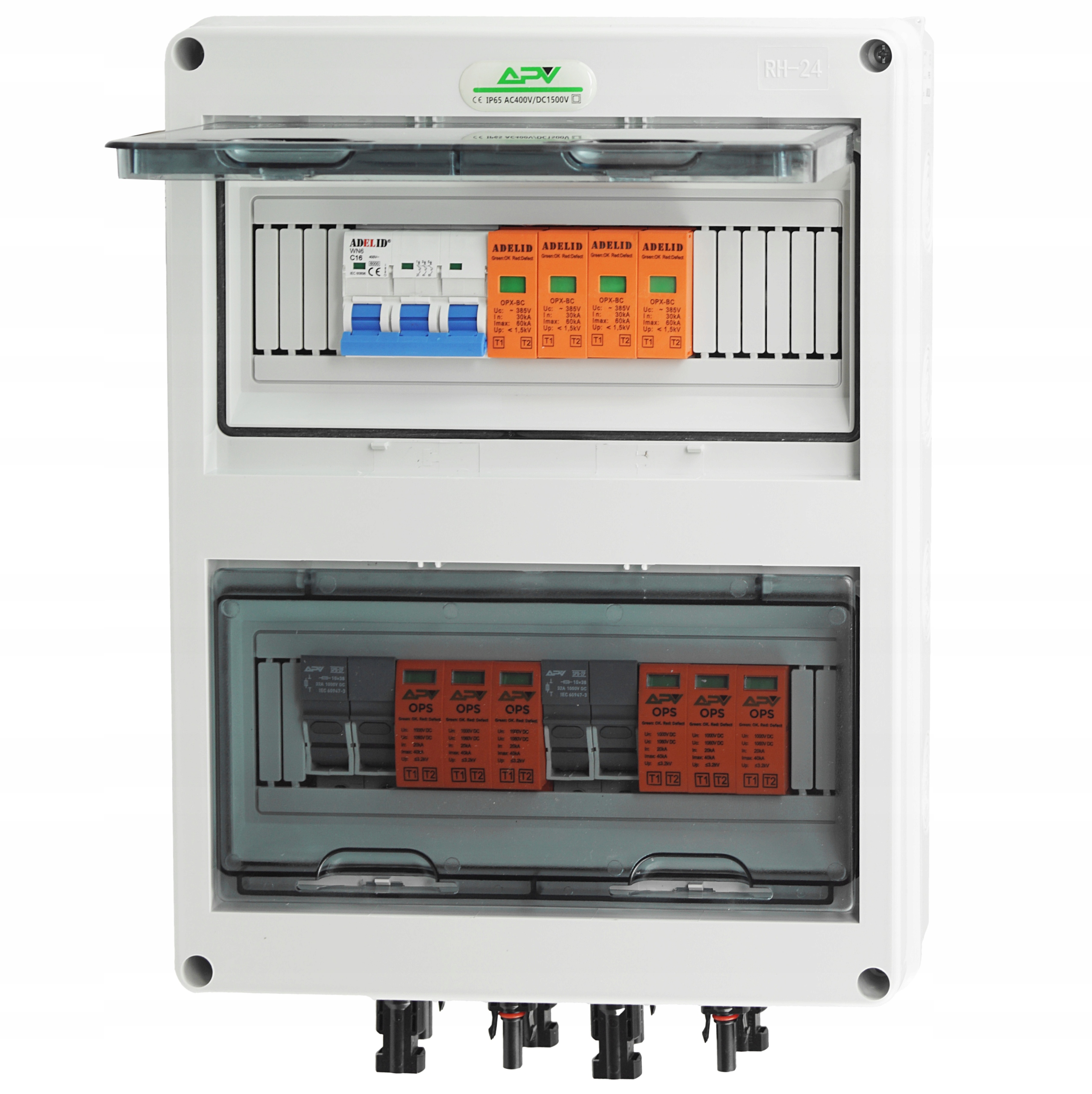

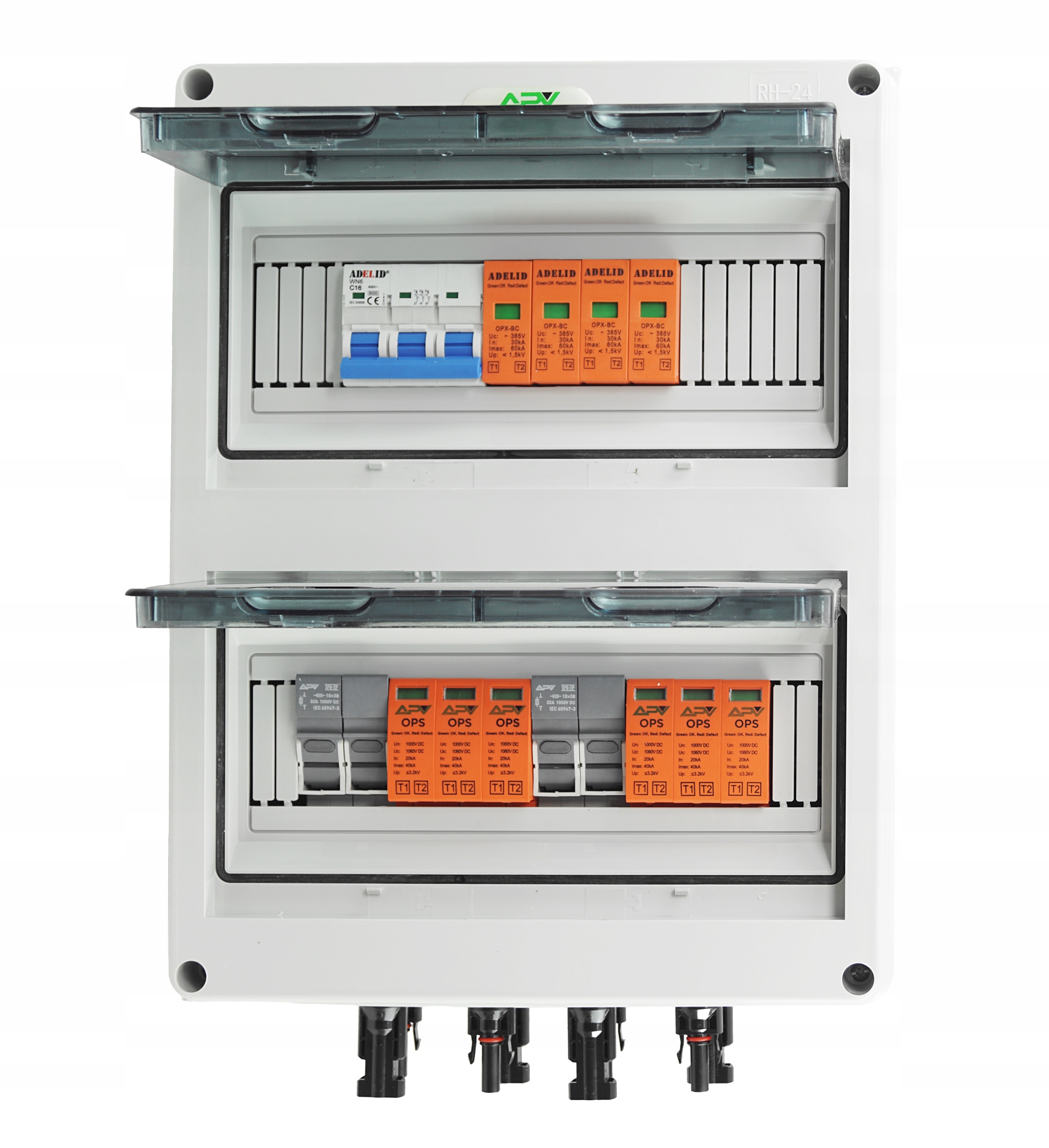

• Obudowa rozdzielnicy na 24 moduły. natynkowa. o szczelności IP65. z drzwiami transparentnymi. Możliwość przełożenia drzwi. według potrzeb. Zamykana na dwa zamki.

W skład zestawu wchodzą:

• 1x Szczelną obudowę natynkowa. 24 modułowa. z drzwiami transparentnymi i listwami N+PE. szynę TH35.
• 2x ogranicznik przepięć APV. 3P klasy B+C [T1T2]. 1000V DC. 32A.
• 2x rozłącznik bezpiecznikowy APV 2P 10x38 1000V DC.
• 4x wkładki bezpiecznikowe APV 10x38.
• 1x ochronnik przepięć OPX 4P. klasy B+C.
• 1x wyłącznik nadprądowy WN6 3P. 'C' 16A

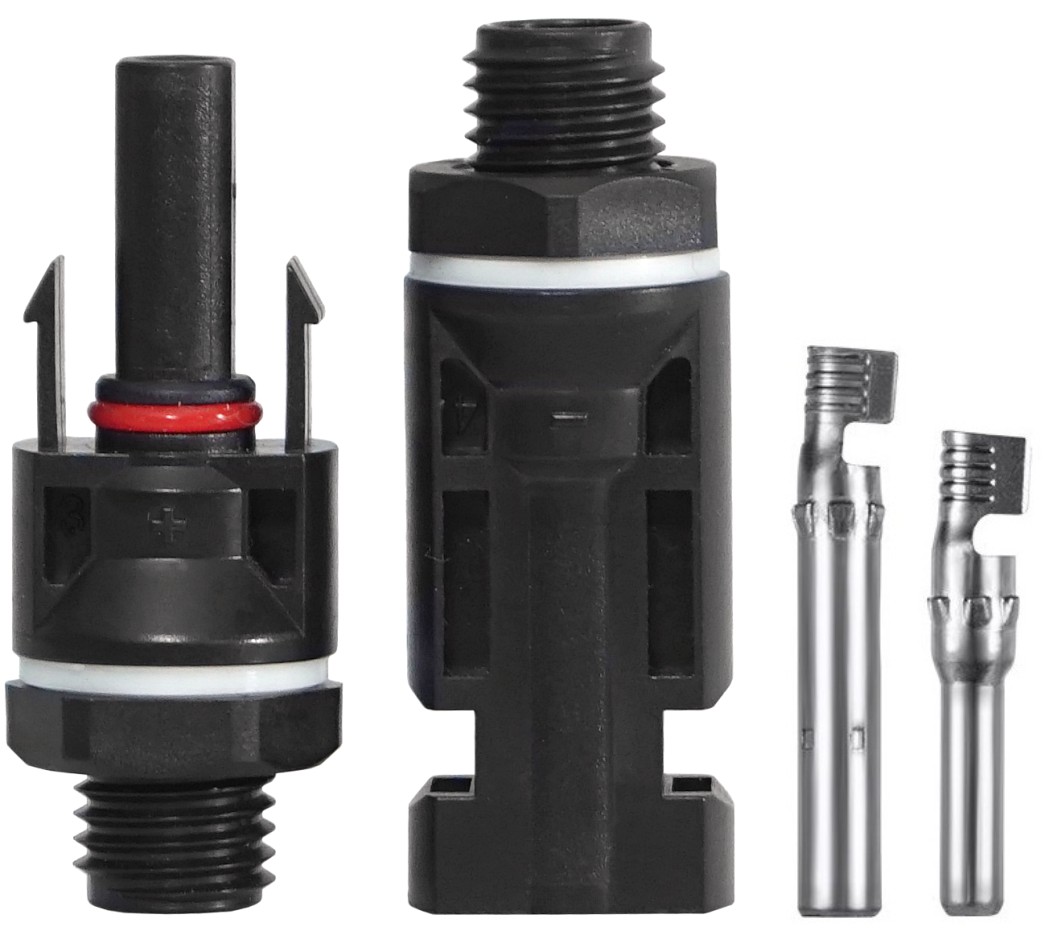

• 8x konektor MC4.
• 1x zestaw montażowy.
• 4x dławnice kablowe.

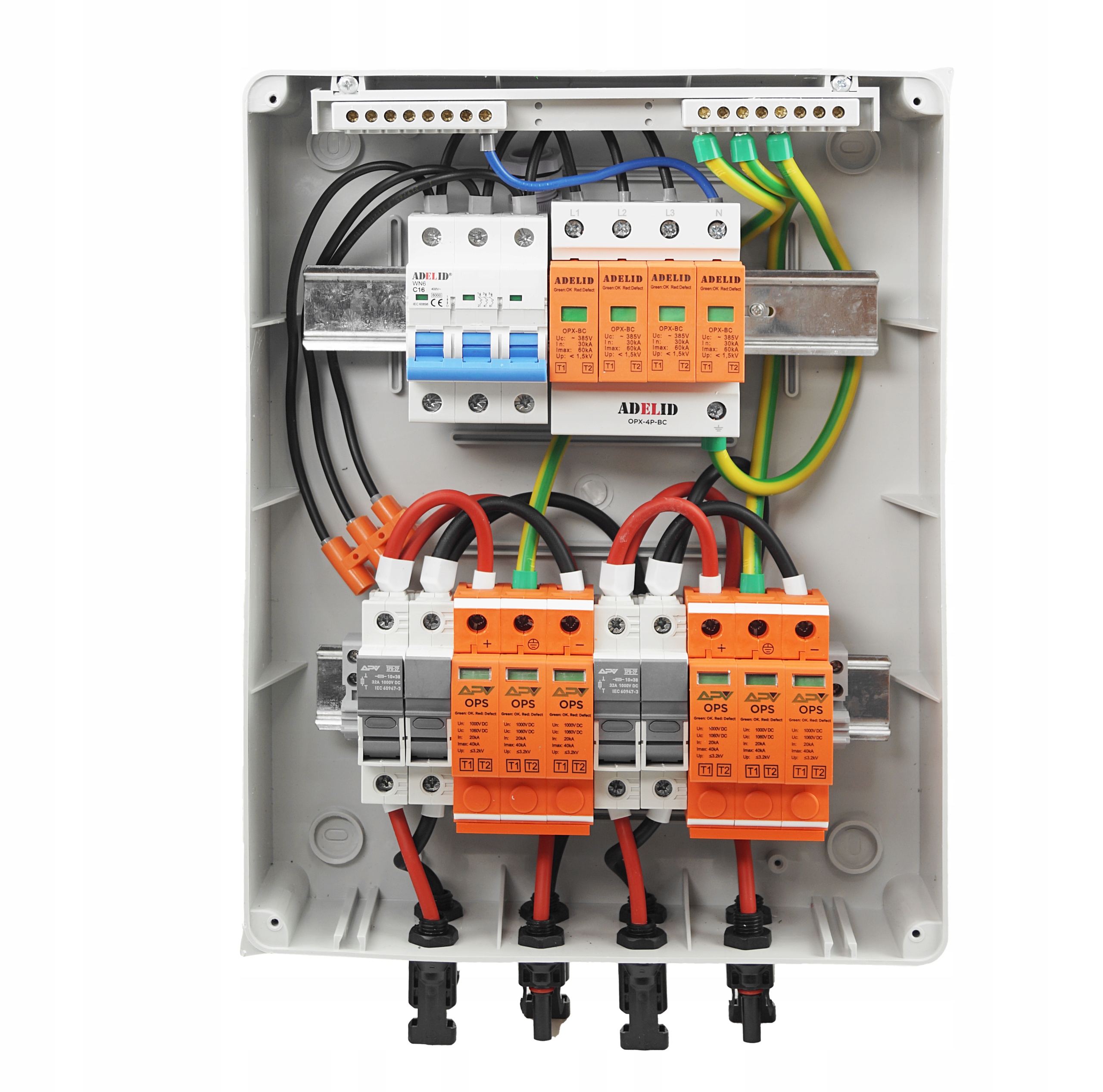

Rozdzielnica jest okablowana i gotowa do wpięcia do sieci.

• Czytelny podgląd stanu.
• Łatwy dostęp oraz wymiana zużytych  wkładek warystorowyh bez odłączania urządzenia.
• Idealny zestaw do sieci fotowoltaiczne

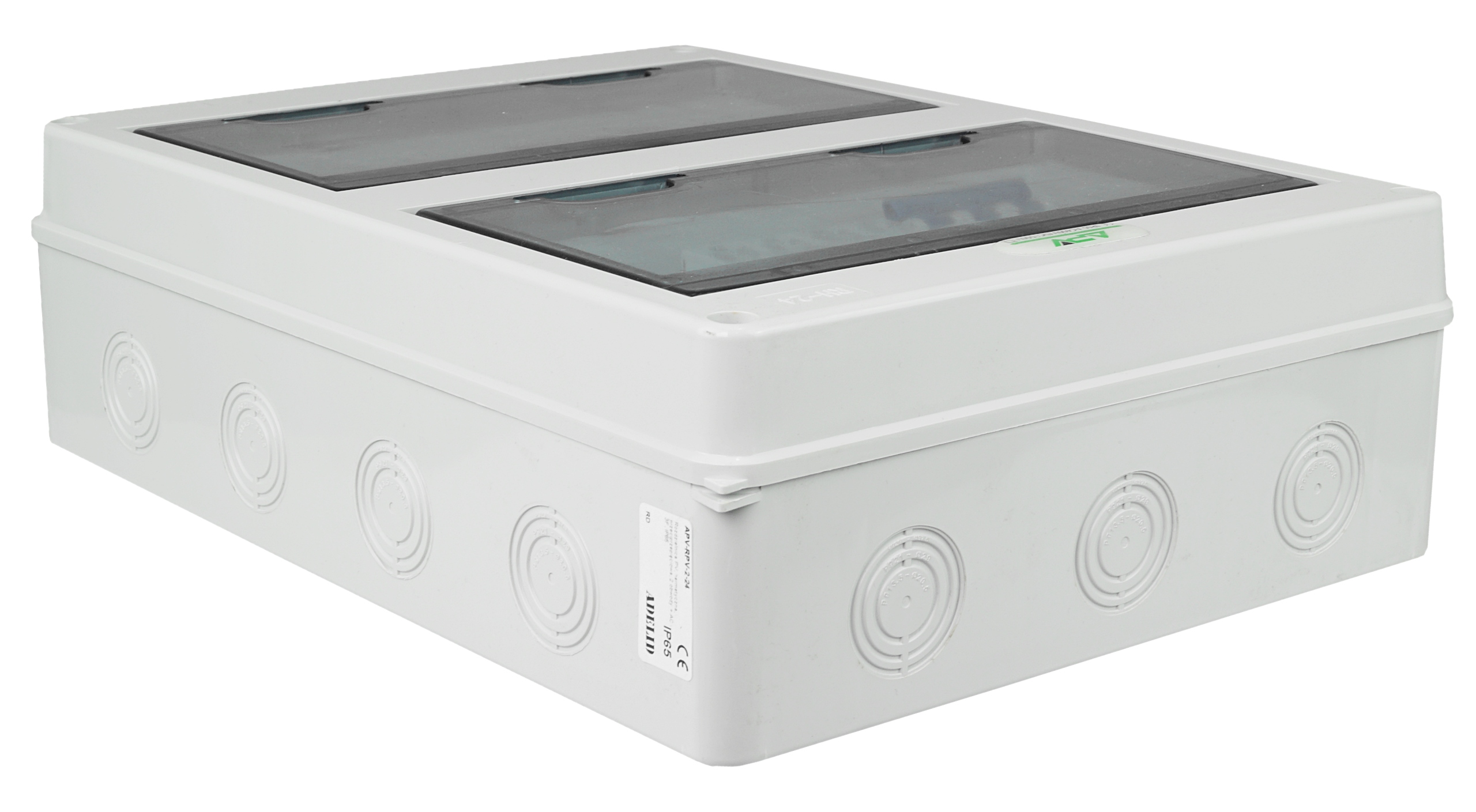

Charakterystyka obudowy ABS:

• Kolor produktu: jasnoszary. drzwi ciemnoszare.
• Kolor RAL: 7035.
• Rodzaj: rozdzielnica natynkowa. hermetyczna.
• Liczba rzędów: 2.
• Szyna TH35 (DIN): 2x12.
• Zaciski PE/N: tak.
• Rodzaj drzwi: przezroczyste przyciemniane.
• Liczba drzwi: 1.
• Rodzaj zamka: zamek z tworzywa.
• Możliwość plombowania: tak.
• Rodzaj materiału: Akrylonitryl/styren/akrylan (ASA) bezhalogenowy.
• Liczba modułów 18mm: 24.
• Odporność na promieniowanie UV: tak.
• Temperatura pracy: -25°C ÷ +60°C.
• Certyfikaty: CE. RoHS.
• Normy: EN 60670. EN 62208.

WYMIARY OBUDOWY:

• wysokość: 384 mm
• szerokość: 319 mm
• głębokość: 144 mm

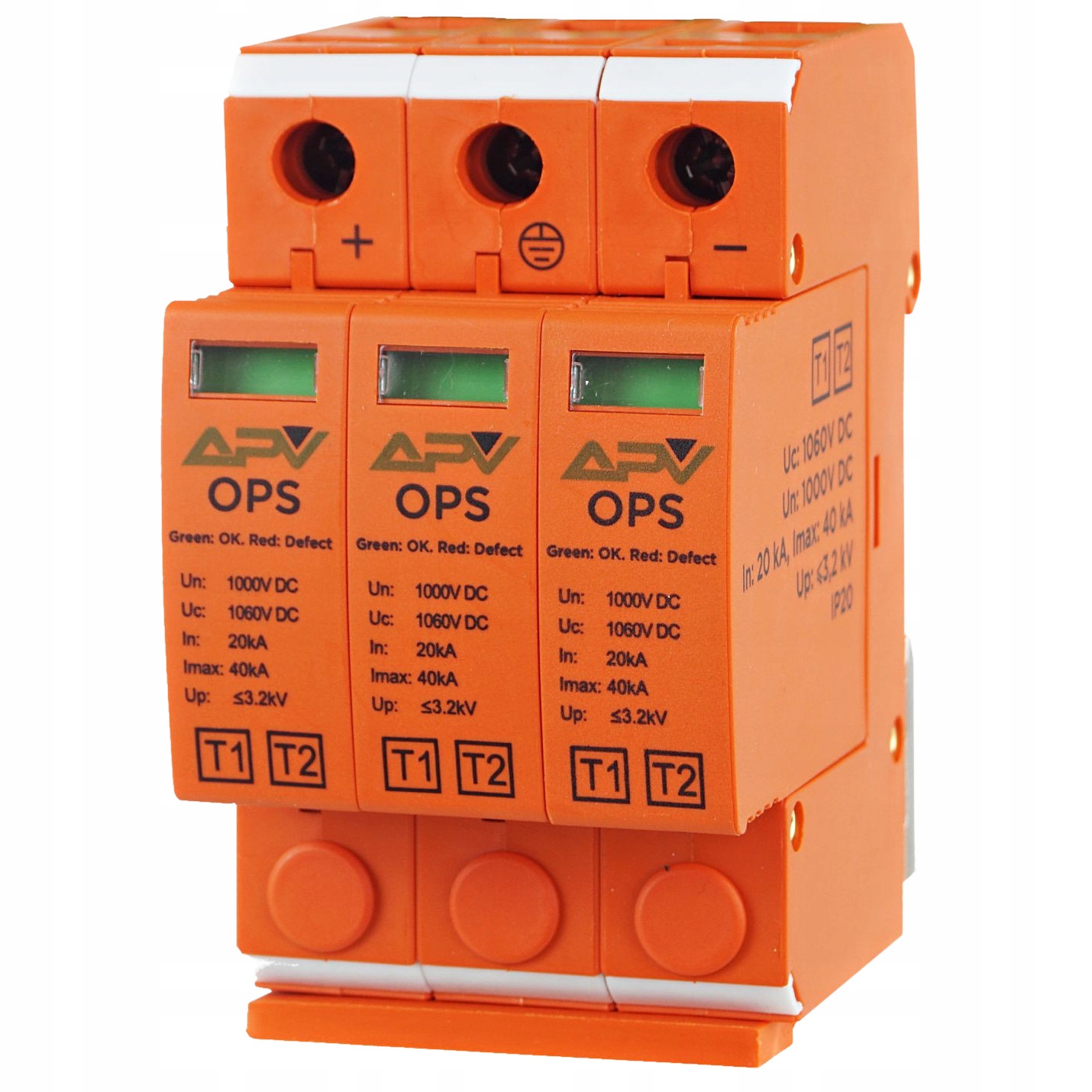

  Ochronniki przepięć klasy B+C (T1+T2) służą do ochrony instalacji fotowoltaicznych. przed napięciami indukowanymi. łączeniowymi oraz wywołanymi przez czynniki atmosferyczne.

Wyposażone są  w wizualny wskaźnik działania (zielony – ochrona. czerwony – brak ochrony).

Dane techniczne:

• Klasa ochrony: B+C (T1+T2).
• Ilość pól: 3.
• Wymagane zabezpieczenie: 32A.
• Napięcie znamionowe Un - 1000V DC.
• Napięcie stałej pracy Uc - 1060V DC.
• In: 20kA. Imax: 40kA.
• Up: <3.2kV.
• Temperatura otoczenia pracy: -30/+50°C.
• Przyłącza max: 35 mm2.
• Wymiary: 54x94x62 mm (szer.xwys.xgł.).
• Montaż: szyna 35 mm.
• Szczelność: IP20.
• Certyfikat CE.

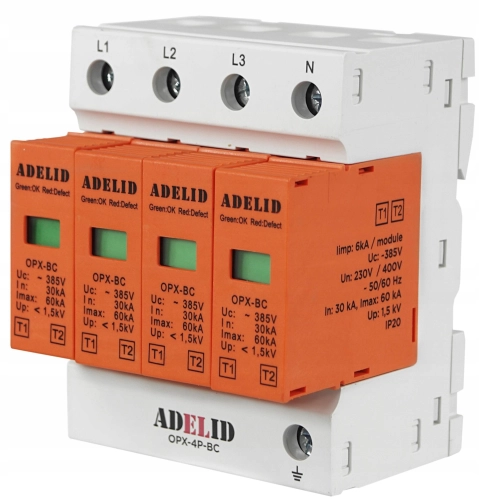

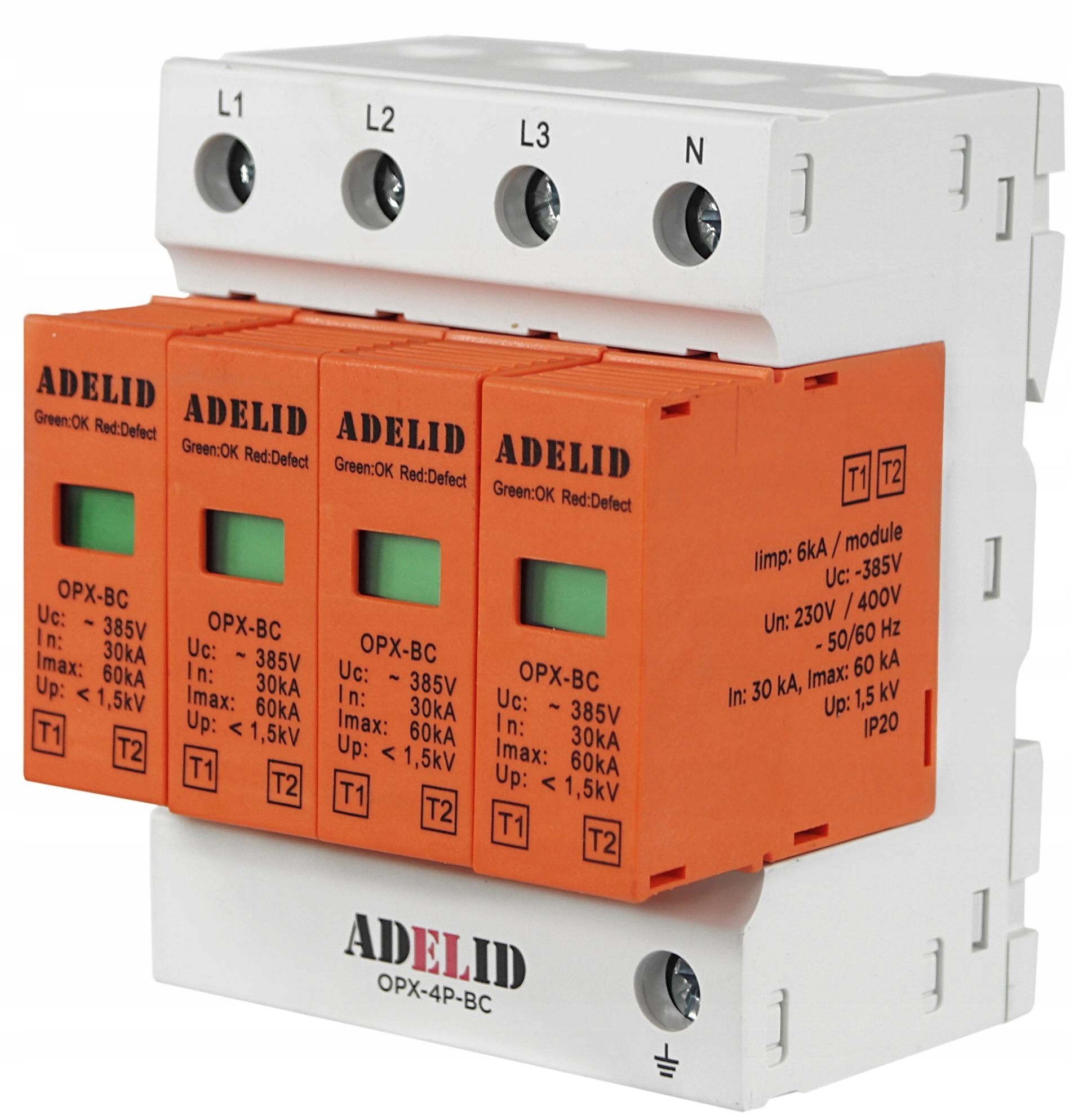

 Charakterystyka ochronnika przeciwprzepięciowego 4-polowego. 3-fazowego. klasy B+C.

Ograniczniki typu 2 (dawnej klasy B+C) chronią instalację elektryczną przed skutkami przepięć. powstałych w wyniku pośrednich wyładowań atmosferycznych lub procesów łączeniowych w sieci elektrycznej. Chodzi przede wszystkim o załączanie urządzeń elektrycznych. takich jak silniki. transformatory czy też spawarki. Ograniczniki te redukują również przepięcia. które występują w wyniku zadziałania zabezpieczeń instalacji.

 Dane techniczne:

• Klasa ochrony: B+C (II).
• Ilość pól: 4.
• Prąd próbny In: 30kA.
• Prąd MAX Imax: 60kA.
• Uc: 385V.
• Up: <1.5kV.
• Certyfikat CE.
• Certyfikat EN-61643-11.

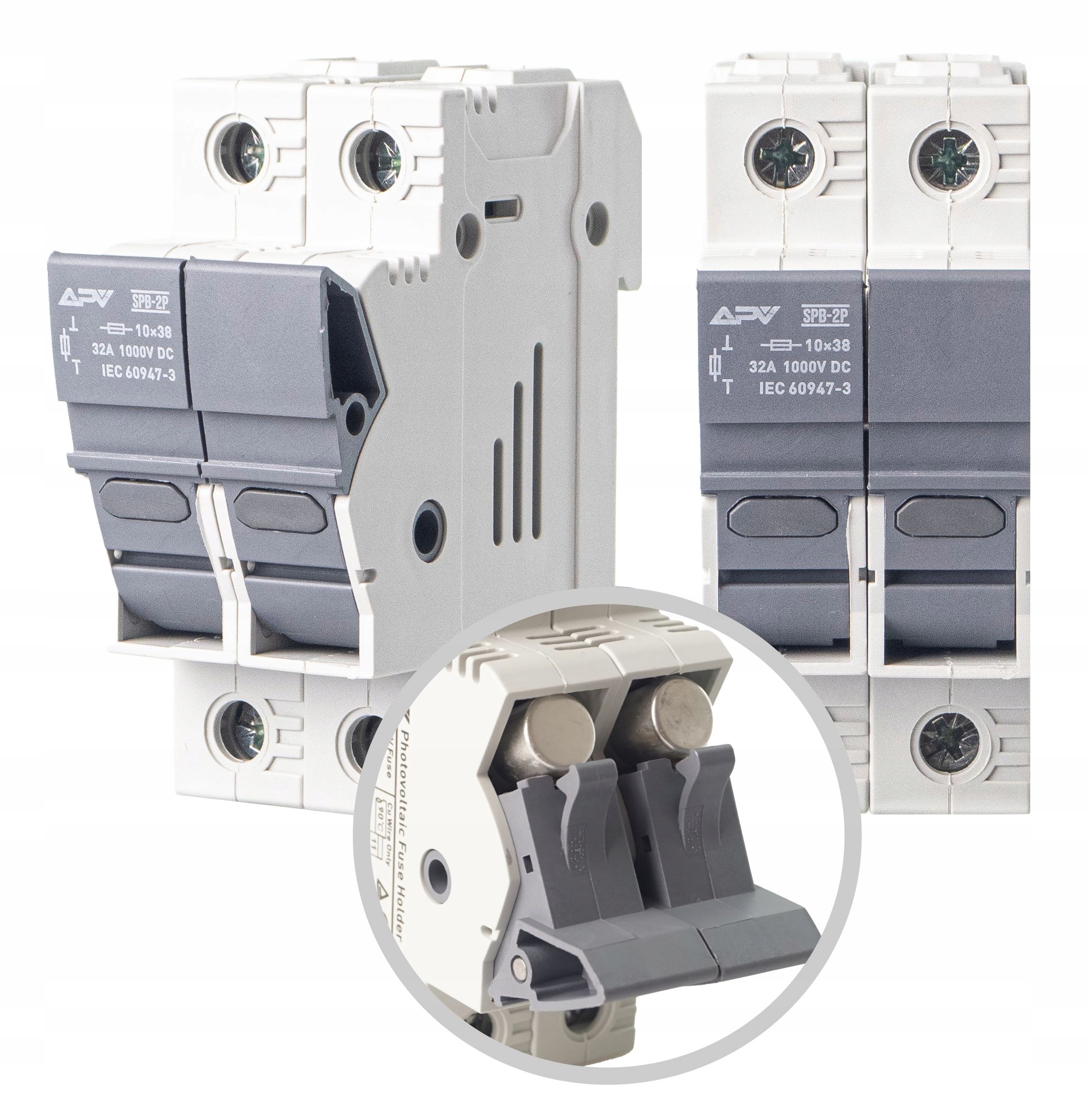

Charakterystyka rozłączników bezpiecznikowych2P 10x38 1000V DC

Podstawa bezpiecznikowa wyposażona w dwie wkładki topikowe gPV. Do zastosowania w systemach fotowoltaicznych.

 Dane techniczne:

• Ilość pól: 2.
• Wielkość wkładki bezpiecznikowej: 10.3 x 38 mm.
• Prąd maksymalny: 32A.
• Maksymalne napięcie robocze: 1000V.
• Rodzaj napięcia: DC.
• Częstotliwość: 50/60 Hz.
• Temperatura pracy: -25 to 50 °C.
• Wymiary: 36x78x60 mm (szer.xwys.xgł.).
• Montaż: szyna 35 mm.
• Szczelność: IP20.
• Certyfikat CE

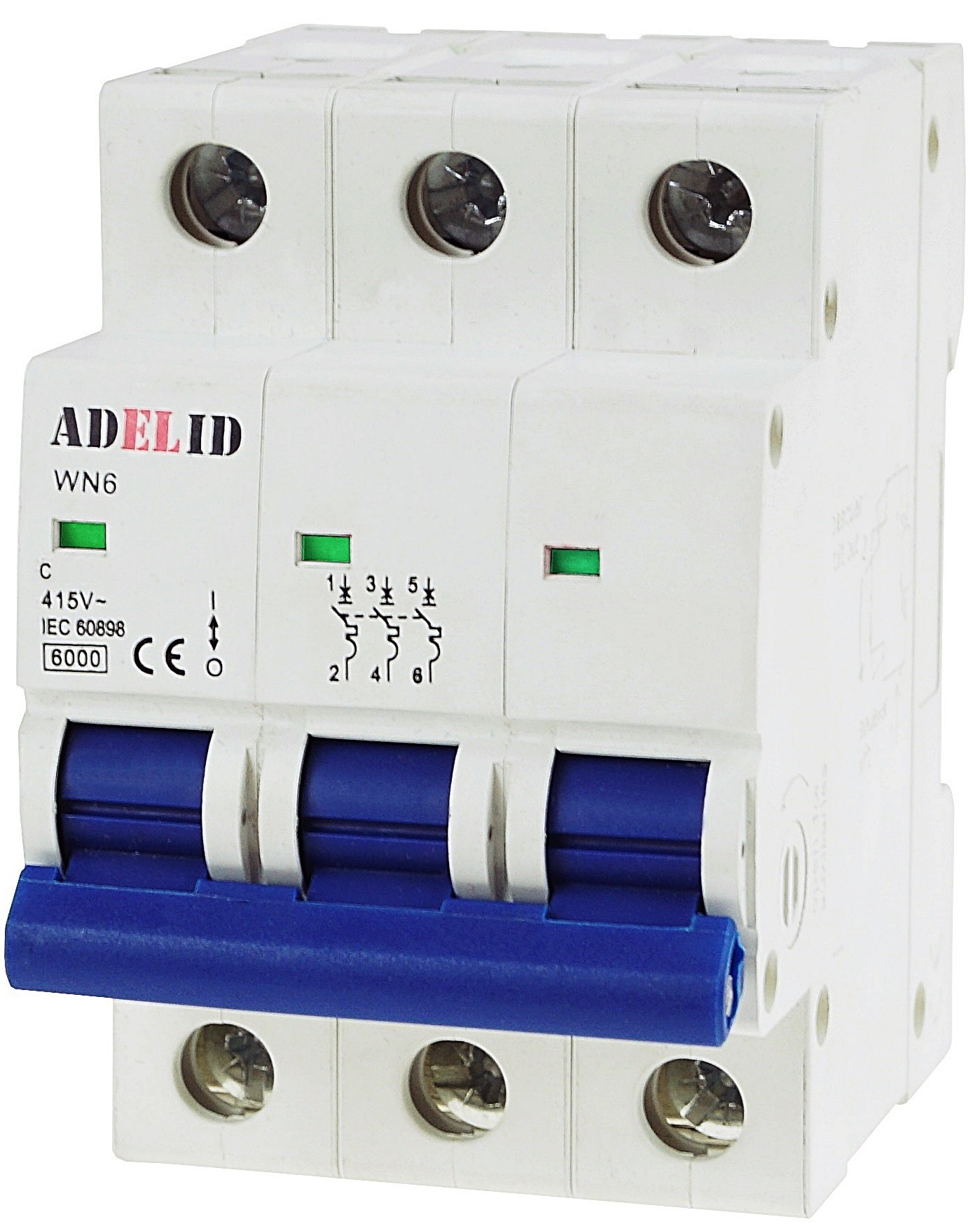

 Charakterystyka wyłącznika nadprądowego. 3-polowego 'C' 16A.

Indeks: WN6 3P C16A

Funkcje:

• Ochrona obwodów przeciw prądom występującym w trakcie przeciążenia.
• Ochrona obwodów przeciw zwarciom.
• Odłączanie.

Dane techniczne:

• Napięcie znamionowe: 230/400V AC .
• Częstotliwość znamionowa: 50/60 Hz .
• Charakterystyka wyzwalania: C.
• Prąd znamionowy (A): 16.
• Ilość modułów: 3.
• Znamionowa zwarciowa zdolność łączeniowa: 6kA.

Certyfikat CE

-
