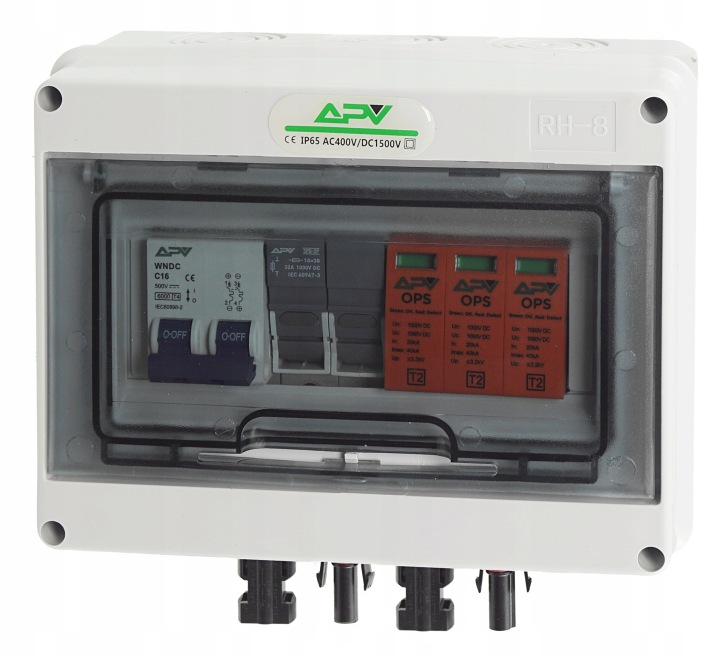

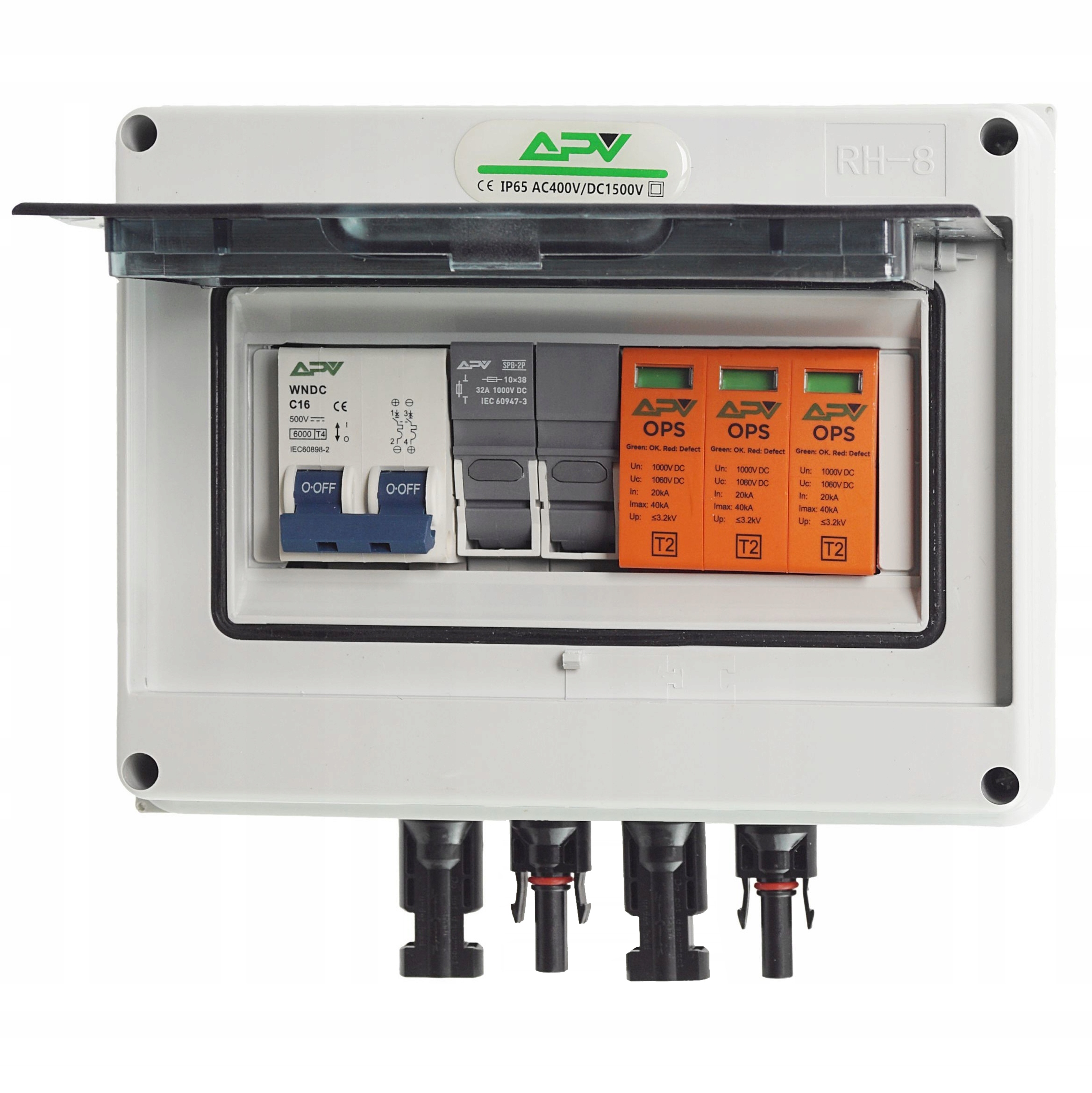

ROZDZIELNICA NATYNKOWA PV 1-FAZ DC 1 STRING FOTOWOLTAIKA

Rozdzielnica fotowoltaiczna natynkowa jednofazowa. jeden string. 1000V DC 32A IP65

• Kod produktu: APV-RPV-1-08DCW16
• MARKA: ADELID
• SERIA: APV

Zabezpieczenie instalacji PV przed przeciążeniami i skutkami zwarć w systemach fotowoltaicznych prądu stałego DC. W pełni okablowana. gotowa do podłączenia.

• Produkt okablowany przewodami solarnymi 6.00 mm2 oraz LGY według norm.
• Rozdzielnica posiada dołączone dławnice kablowe oraz wyprowadzone złączki MC4.

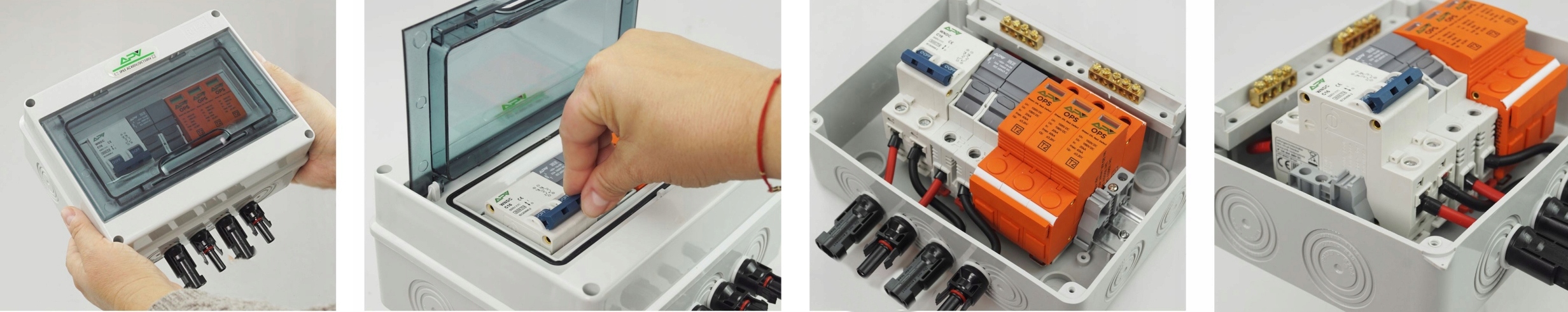

• Możliwość bezpiecznej wymiany zużytej  wkładki warystorowej bez odłączania urządzenia.
• Obudowa rozdzielnicy na 8 modułów. natynkowa. o szczelności IP65. z drzwiami transparentnymi.

W skład zestawu wchodzą:

• 1x Szczelną obudowę natynkowa. 8 modułowa. z drzwiami transparentnymi.
• 1x Ochronnik przeciwprzepięciowy fotowoltaiczny klasy C (T2). 2P. 3- fazowy.
• 1x Podstawa bezpiecznikowa modułowa 2P 32A 1000V 10x38.
• 2x wkładka bezpiecznikowa. rurkowa 15A 10x38 1000V do systemów fotowoltaicznych.
• 1x Wyłącznik nadprądowy 2P DC 16A 500V do sieci fotowoltaicznych.
• 1x dławnica kablowa PG 11. na przewód 5-10 mm.
• 1x zestaw montażowy z zaślepkami.

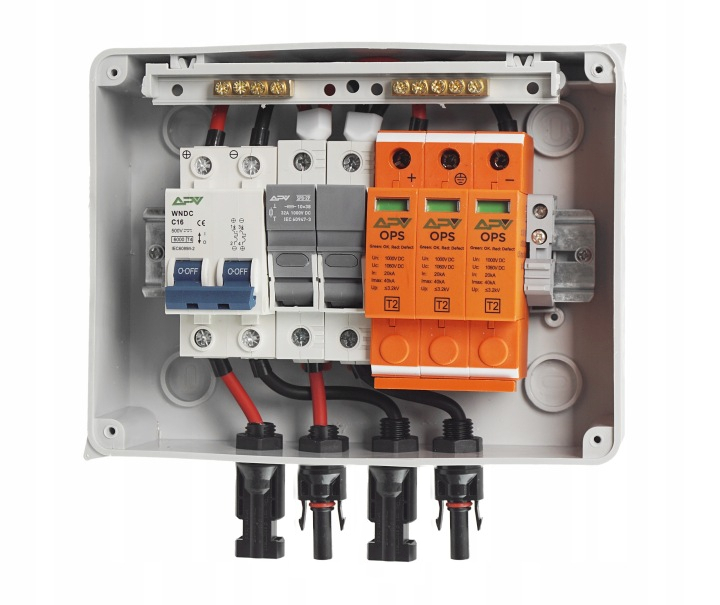

Rozdzielnica jest okablowana i gotowa do wpięcia do sieci.

• Czytelny podgląd stanu.
• Łatwy dostęp oraz wymiana zużytych  wkładek warystorowyh bez odłączania urządzenia.
• Idealny zestaw do sieci fotowoltaicznej.

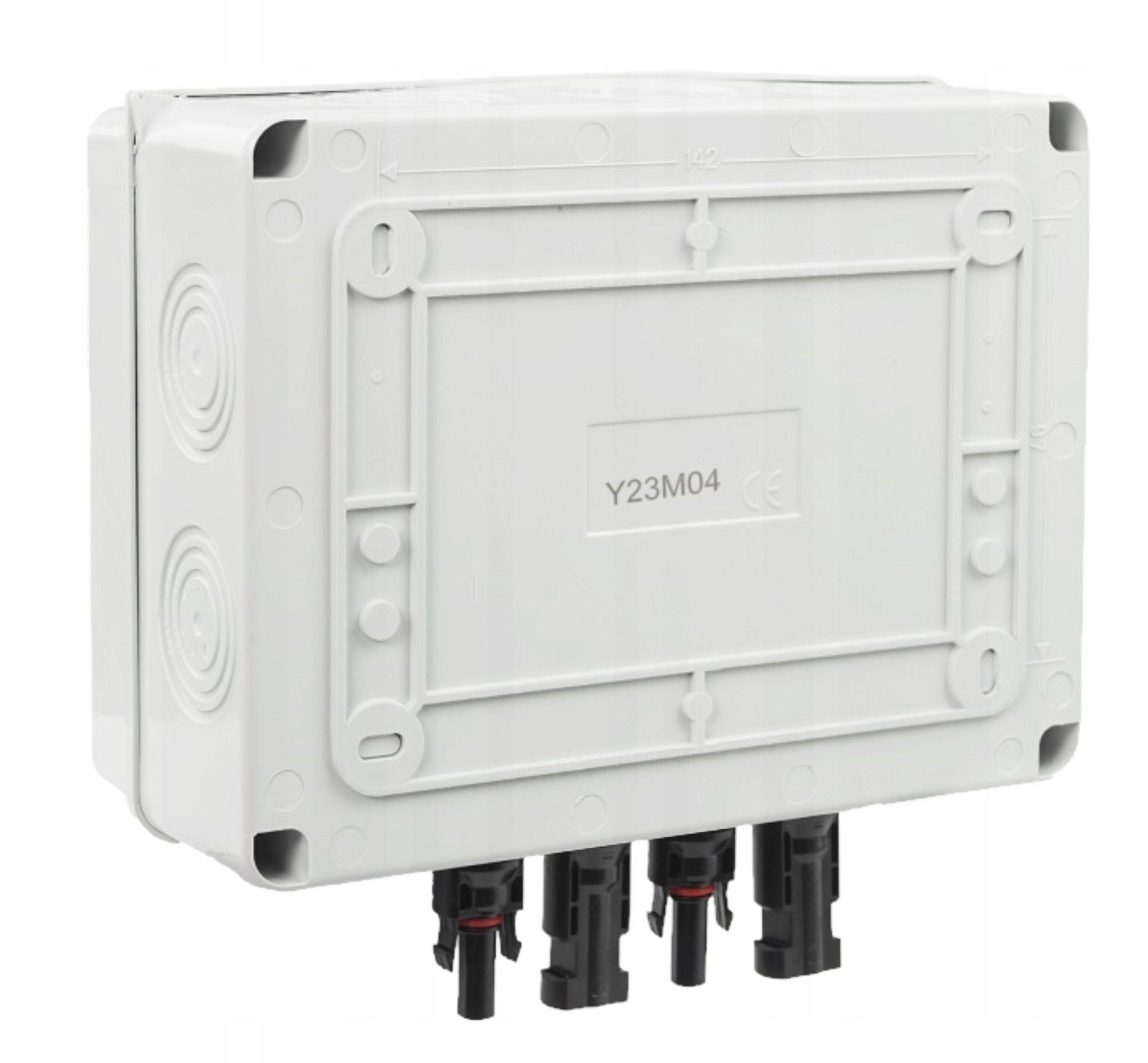

Charakterystyka obudowy ABS:

• Stopień ochrony: IP65.
• Ilość modułów: 8.
• Wyposażenie: szyny TH35. Z+N oraz śruby montażowe.
• Montaż: natynkowy.
• Drzwi: uchylne w lewo. transparentne.
• Osłabienia dla łatwego wprowadzenia przewodów.
• Obudowa w kolorze białym.
• Wymiary: 202 x 201 x 120 mm.

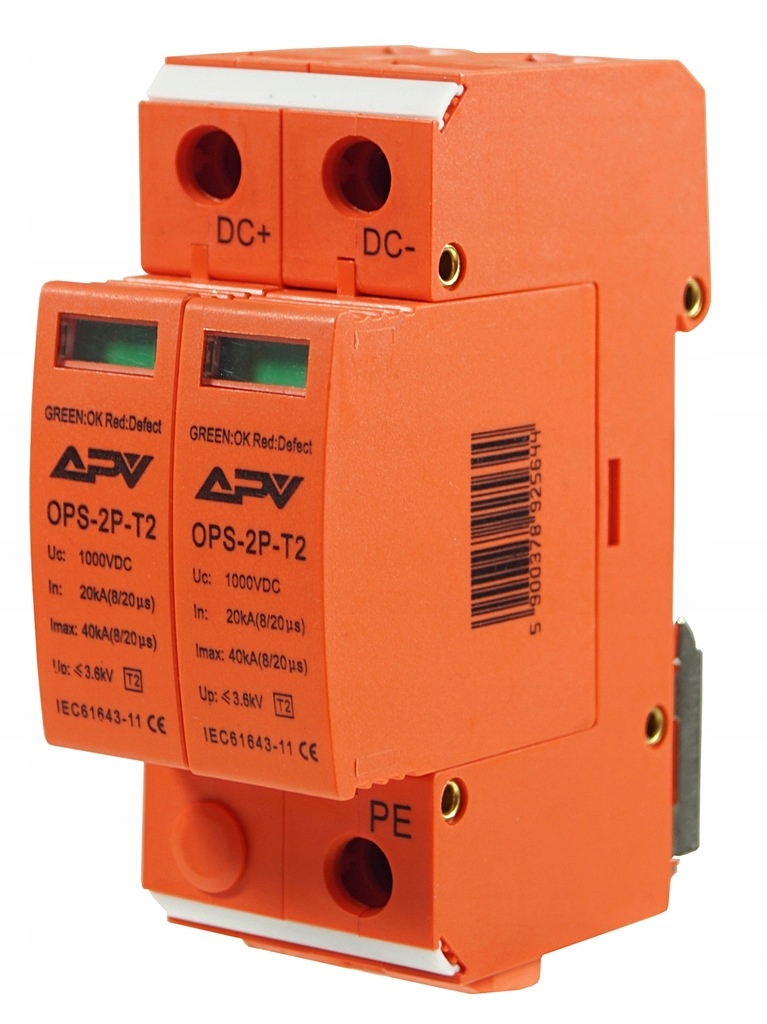

Charakterystyka ochronnik przepięciowy 1000V DC fotowoltaika 2P T2

Ochronniki przepięć T2 służą do ochrony instalacji fotowoltaicznych- typ TN. TT. przed napięciami indukowanymi. łączeniowymi oraz wywołanymi przez czynniki atmosferyczne.  Wyposażone są  w wizualny wskaźnik działania (zielony – ochrona. czerwony – brak ochrony).

Ograniczniki posiadają właściwości. które ułatwiają ich instalowanie i eksploatację.

Dane techniczne:

• Klasa ochrony: T2.
• Ilość pól: 2.
• Wymagane zabezpieczenie - 32A.
• Napięcie znamionowe Un - 1000V DC.
• Napięcie stałej pracy Uc - 1060V DC.
• Prąd próbny In: 20kA
• Prąd MAX Imax: 40kA
• Up: <3.6 kV.
• Temperatura otoczenia pracy: -30/+50°C.
• Przyłącza max: 35 mm2.
• Wymiary: 36x94x62 mm (szer.xwys.xgł.).
• Montaż: szyna 35 mm.
• Szczelność: IP20.
• Certyfikat CE

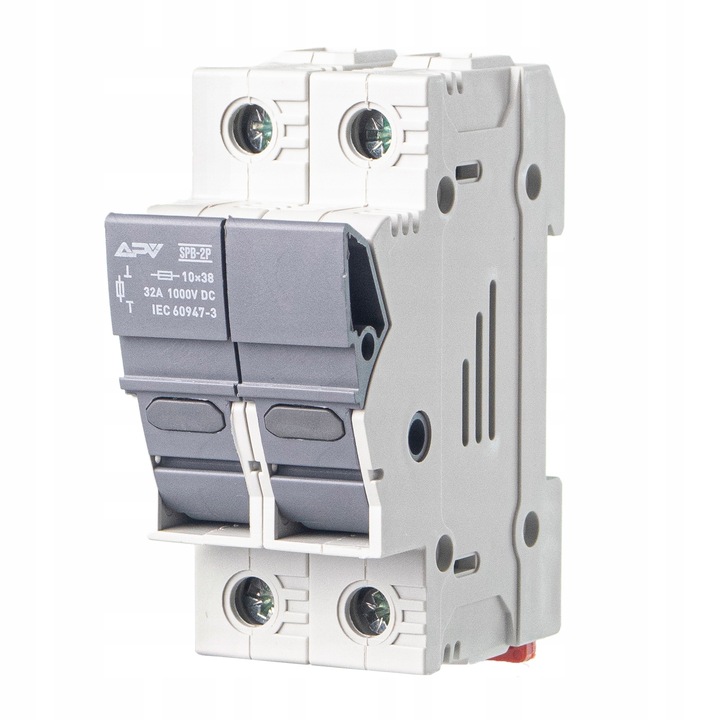

Charakterystyka Podstawa bezpiecznikowa modułowa 2P 32A 1000V 10x38

Podstawa bezpiecznikowa przeznaczona do wkładek topikowych 10x38. Do stosowania w systemach fotowoltaicznych.

Maksymalne napięcie robocze 1000V DC. prąd maksymalny: 32A.

Dane techniczne:

• Ilość pól: 2.
• Wielkość wkładki bezpiecznikowej: 10.3 x 38
• Prąd maksymalny: 32A.
• Maksymalne napięcie robocze: 1000V.
• Rodzaj napięcia: DC.
• Temperatura pracy: -25 to 50 °C.
• Wymiary: 36x78x60 mm (szer.xwys.xgł.).
• Montaż: szyna 35 mm.
• Szczelność: IP20.
• Certyfikat CE

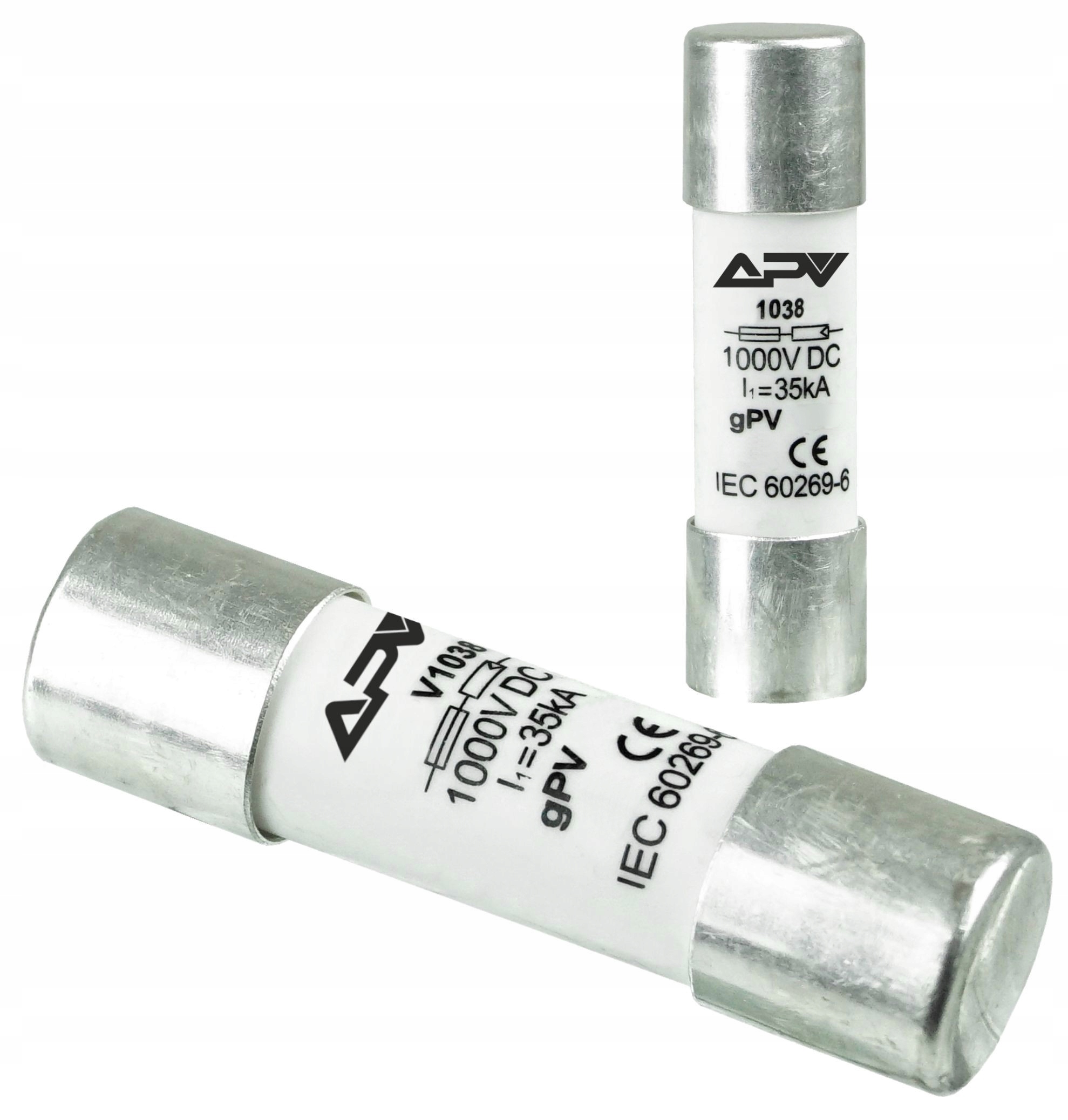

Charakterystyka wkładka bezpiecznikowa. rurkowa 15A 10x38 1000V do systemów fotowoltaicznych

Służy do zabezpieczania instalacji fotowoltaicznych oraz niskonapięciowych instalacji na prąd stały.

Dane techniczne:

• charakterystyka fotowoltaiczna - gPV.
• Wymiary: Ø10x38 [mm].
• Nominalny prąd wkładki - 15A.
• Maksymalne napięcie wkładki - 1000 V.
• Rodzaj napięcia: DC.
• Temperatura pracy: -40 ~+ 90 C.
• Zgodne z normą - IEC60269.
• Certyfikat CE

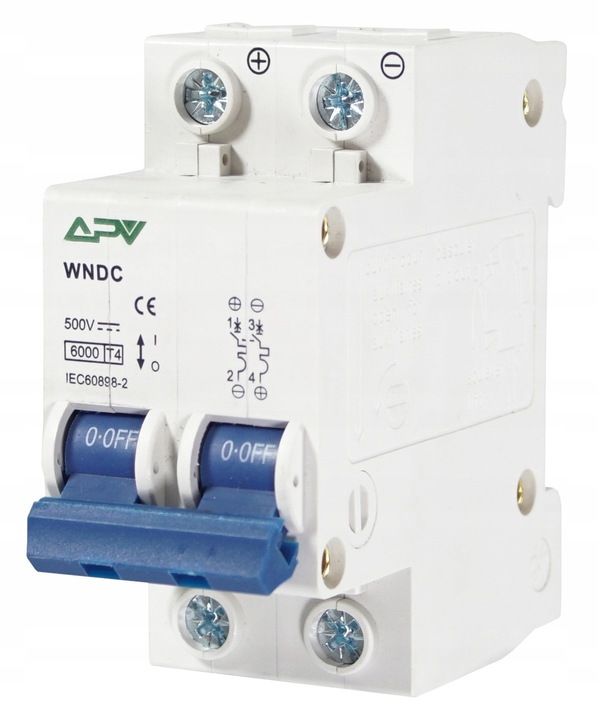

Charakterystyka wyłącznik nadprądowy 2- polowy. 16A. do sieci fotowoltaicznych

Zastosowanie wyłączników nadprądowych WNDC - zabezpieczanie obwodów instalacji fotowoltaicznych w funkcji wyłącznika nadprądowego.

Przeznaczone są do zabezpieczania obwodów prądu stałego jako zabezpieczania przewodów i odbiorników energii elektrycznej przed skutkami zwarć i przeciążeń.

Dane techniczne:

• Prąd znamionowy (In): 16A.
• Prąd znamionowy zwarciowy (Icu): 6 kA.
• Liczba biegunów: 2P.
• Charakterystyka wyzwalania: C.
• Montaż na szynie: TH-35.
• Napięcie znamionowe (Un): 500V DC.
• Liczba modułów: 2.
• Trwałość mechaniczna: 20 000 łączeń.
• Trwałość elektryczna: 5000 łączeń.
• Certyfikat CE

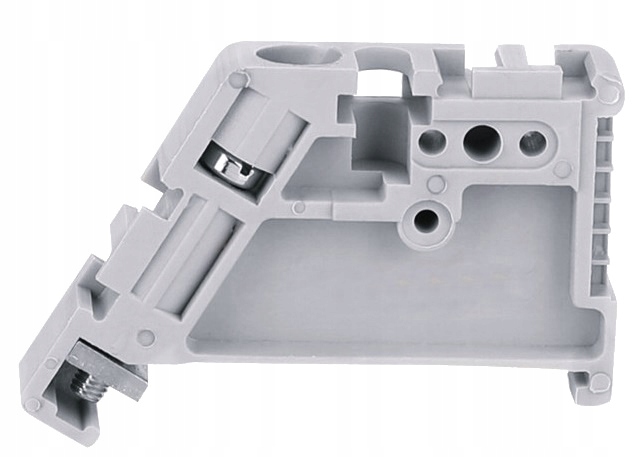

Charakterystyka blok końcowy. zakończenie. na szynę DIN. do złączek ZVG

Uchwyt końcowy ZVG-BLOK należy do osprzętu złączek szynowych wraz z takimi elementami jak przekładki. osłony. przegrody szyny montażowe czy oznaczniki. Wykonany jest z wytrzymałego i odpornego tworzywa sztucznego.

Dane techniczne:

• Typ złącza: końcowe. blokujące.
• Rodzaj blokowania: przykręcanie.
• Sposób montażu : szyna montażowa DIN 35 mm.
• Temperatura pracy: -25 ~ 120 °C.
• Certyfikat CE.
• Zgodność  z normą: IEC947-7-1.
