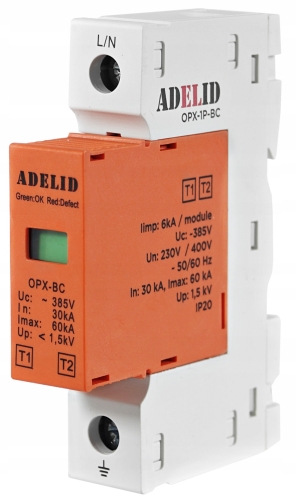

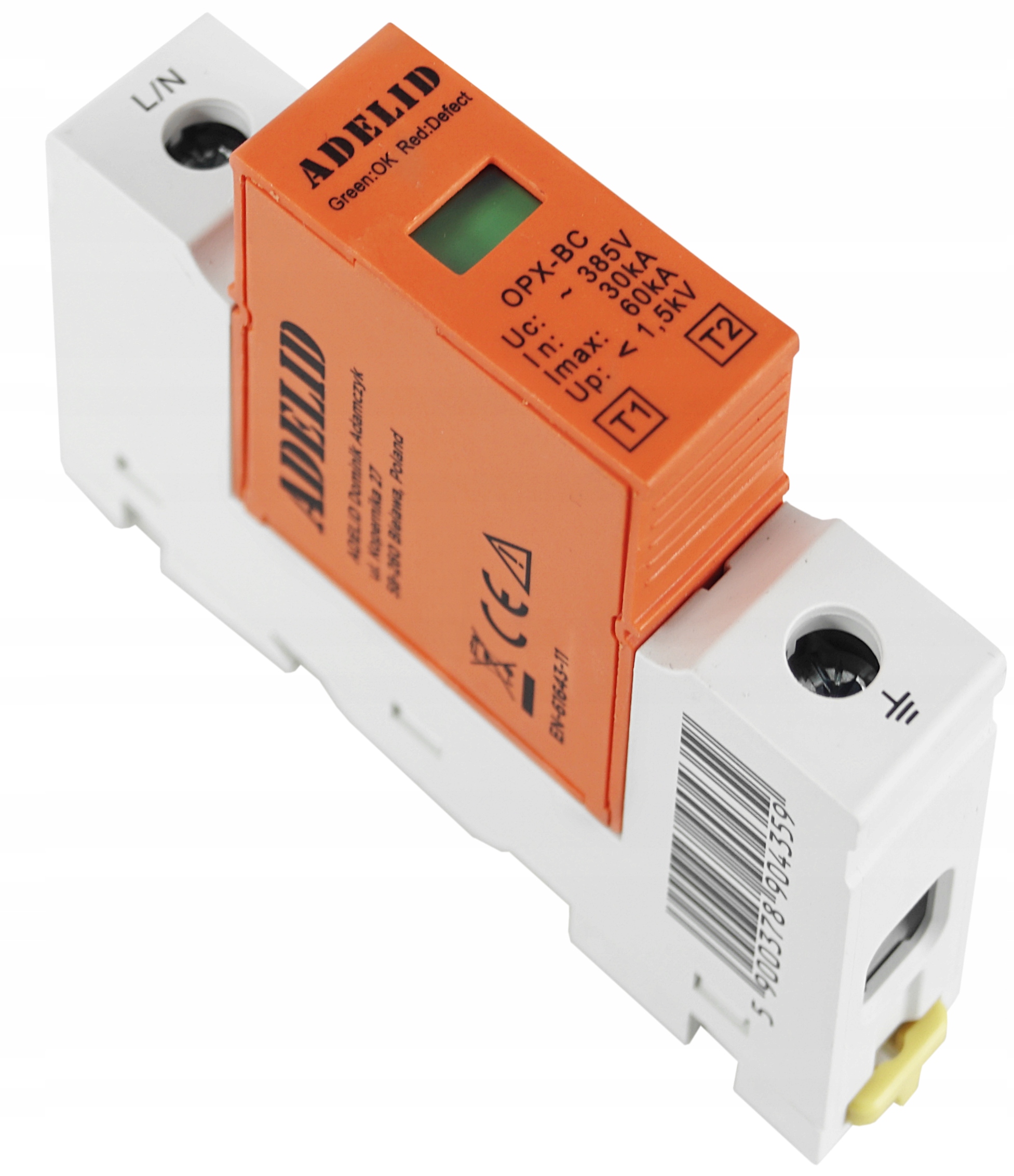

Ogranicznik ochronnik przepięć 1-FAZ B+C T1 T2 1P
Opis
Ochronnik przeciwprzepięciowy 1-polowy, 1-fazowy, klasa B+C, 30-60 kA, do montażu na szynę TH35.
Nr katalogowy: OPX-1P-B+C
Ograniczniki typu „1+2” (dawnej klasy B+C) zapewniają ochronę przed przepięciami atmosferycznymi, spowodowanymi uderzeniem pioruna w obiekty znajdujące się w sąsiedztwie linii napowietrznych lub bezpośrednio w linię nn, w dużej odległości od miejsca zainstalowania ograniczników. Ponadto tego typu ograniczniki stanowią zabezpieczanie przed przepięciami łączeniowymi. Ograniczniki przepięć typu „1+2” instaluje się przed licznikiem, chroniąc tym samym układ pomiarowy.
Ogranicznik przepięć, odgromnik a także ochronnik przepięciowy to urządzenie zaprojektowane do ochrony aparatury elektrycznej przed przejściowymi przepięciami, ograniczające czas trwania i częstotliwość prądu nastęczego. Przepięcia mogą powstać podczas np. załączania lub wyłączania nieobciążonej linii napowietrznej lub przy uderzeniu pioruna w linię napowietrzną, mogą one spowodować zniszczenie izolacji i innych elementów sieci.
Ogranicznik przepięć, odgromnik a także ochronnik przepięciowy to urządzenie zaprojektowane do ochrony aparatury elektrycznej przed przejściowymi przepięciami, ograniczające czas trwania i częstotliwość prądu następczego.
Przepięcia mogą powstać podczas np. załączania lub wyłączania nieobciążonej linii napowietrznej lub przy uderzeniu pioruna w linię napowietrzną, mogą one spowodować zniszczenie izolacji i innych elementów sieci.

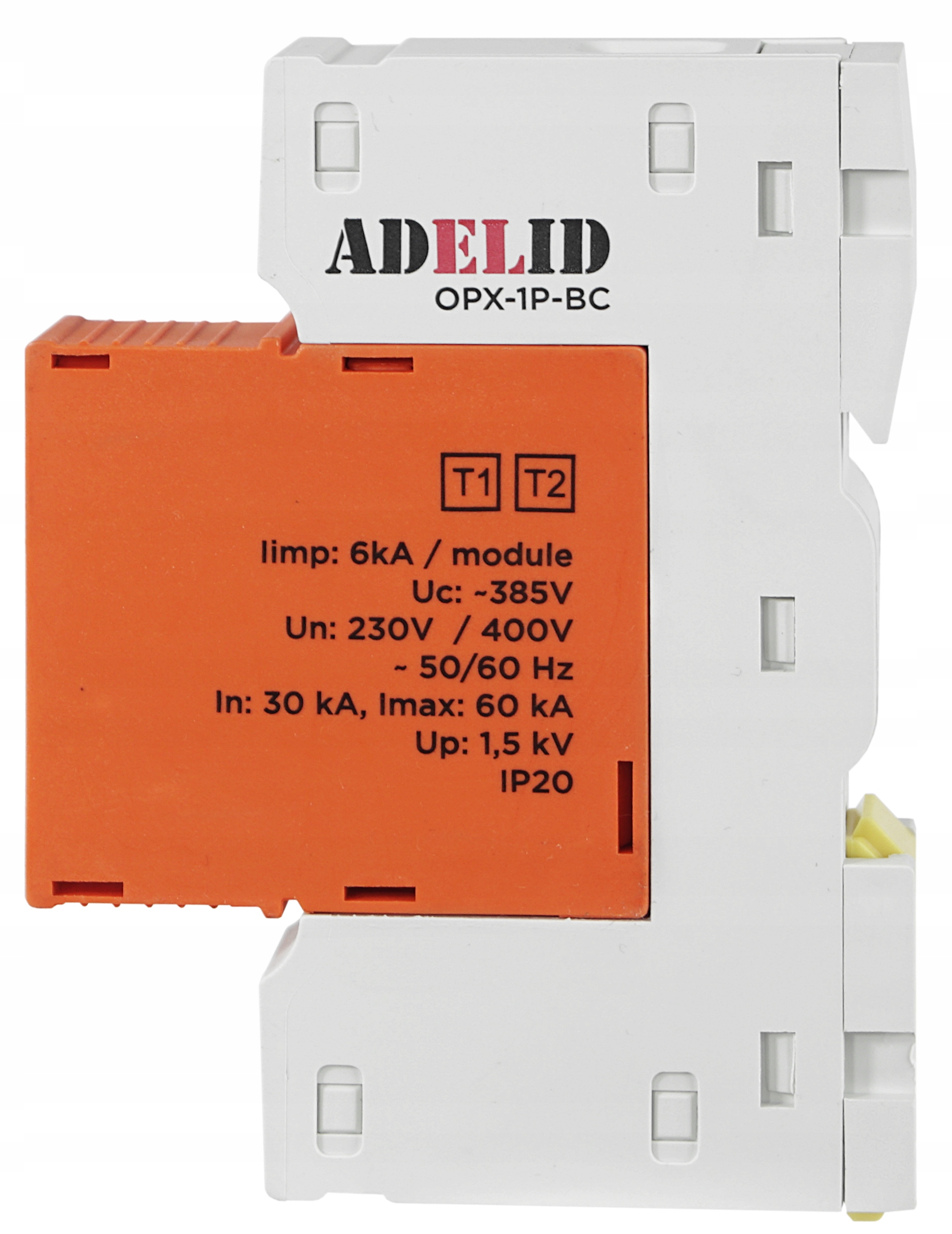

Dane techniczne:
- Klasa ochrony: B+C (I+II)
- Ilość pól: 1
- Prąd próbny In: 30kA
- Prąd MAX Imax: 60kA
- Uc: 385V,
- Un: 230V / 400V 50/60Hz
- Up: <1,5kV
- Imp: 6kA/ module,
- Certyfikat CE

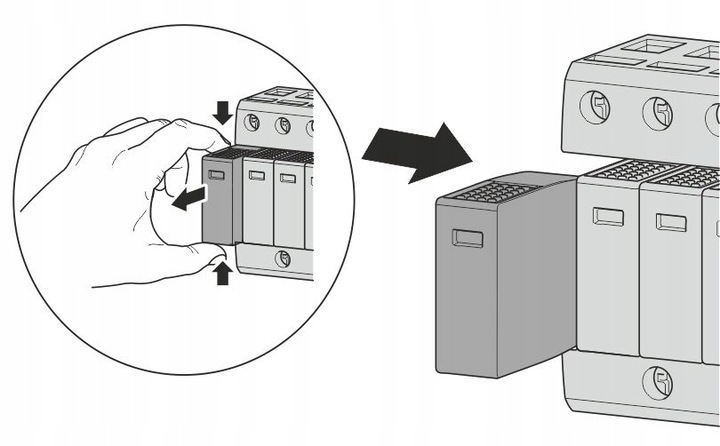

W przypadku zadziałania ochronnika przepięć, istnieje możliwość wymiany pojedynczej wkładki a nie całego ochronnika.
Nr aukcji wkładki: 7071052997

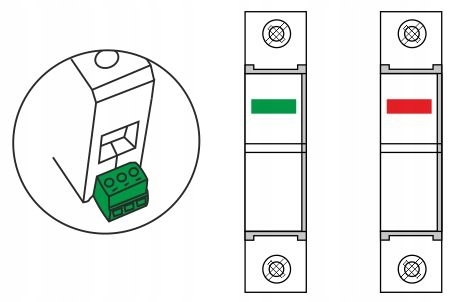

Ochronniki przepięć wyposażone są w wizualny wskaźnik działania:
- zielony – ochrona,
- czerwony – brak ochrony.

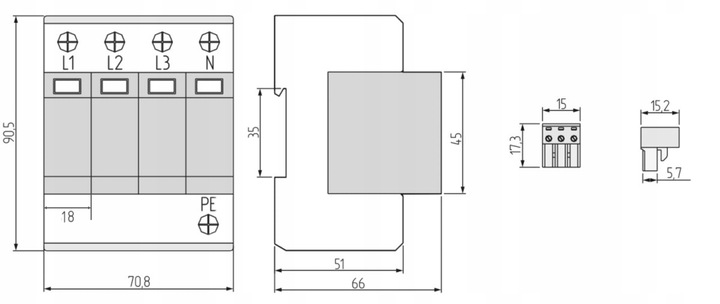

Wymiary urządzenia:
NA INNYCH AUKCJACH DOSTĘPNE TAKŻE:
-Ochronniki typu B (klasa 1)
-Ochronniki typu C (klasa 2)
-Ochronniki 1-polowe B+C
