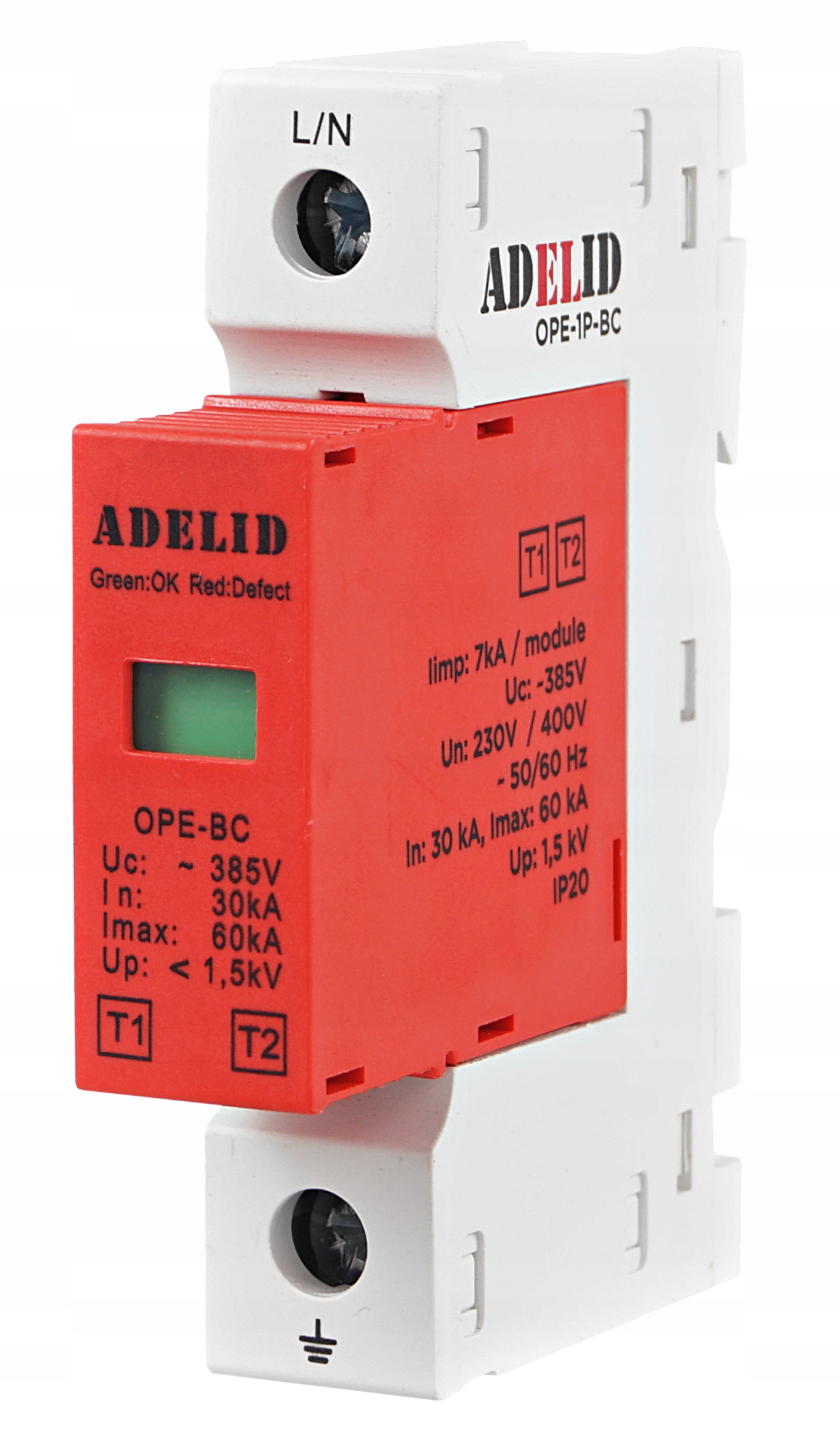

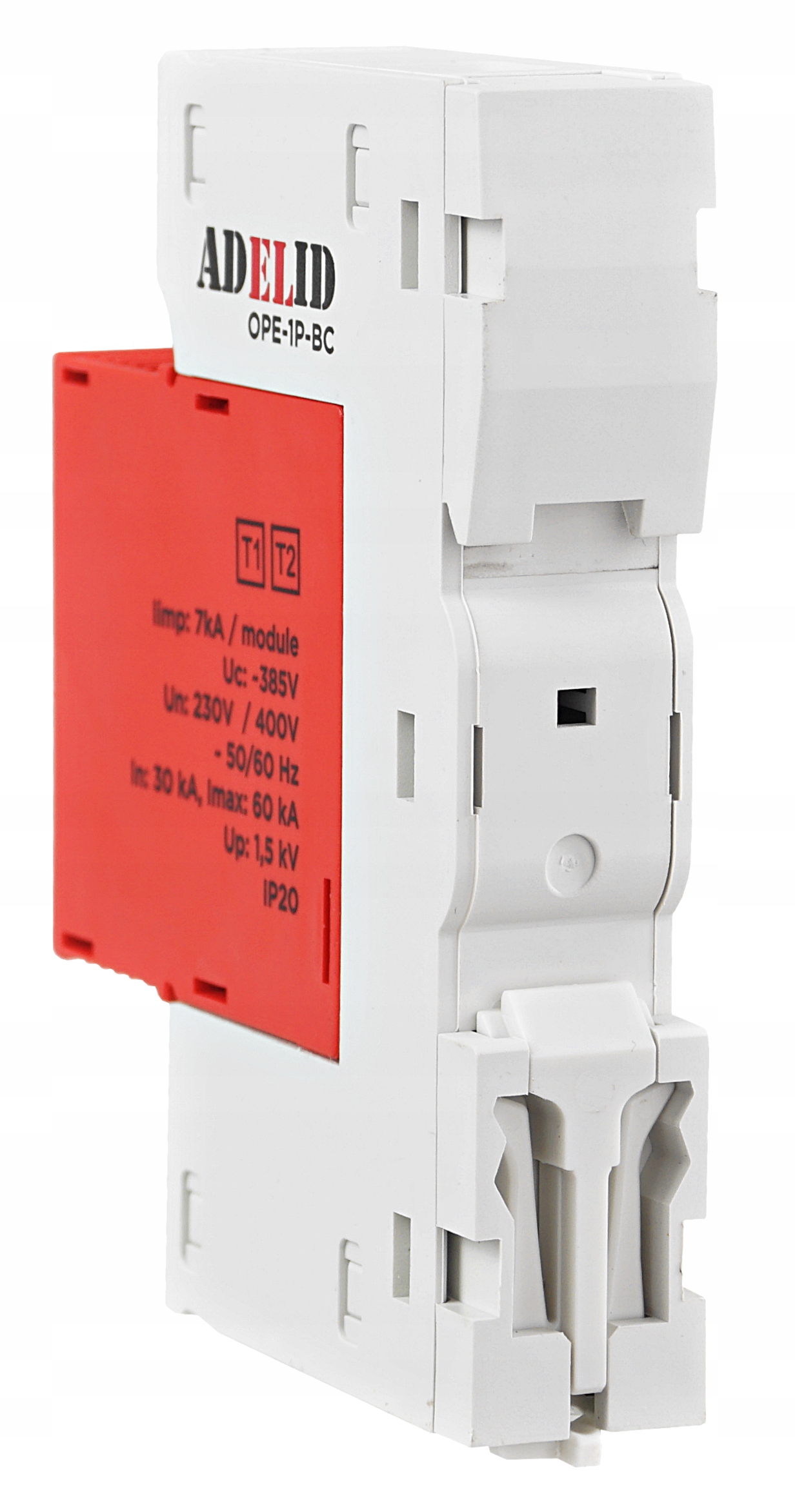

Ochronnik przeciwprzepięciowy 1-polowy, 1-fazowy klasa B+C, do montażu na szynę TH35

Nr katalogowy: OPE-1P-B+C

Ograniczniki typu „1+2” (dawnej klasy B+C)  zapewniają ochronę przed przepięciami atmosferycznymi, spowodowanymi uderzeniem pioruna w obiekty znajdujące się w sąsiedztwie linii napowietrznych lub bezpośrednio w linię nn, w dużej odległości od miejsca zainstalowania ograniczników. Ponadto tego typu ograniczniki stanowią zabezpieczanie przed przepięciami łączeniowymi. Ograniczniki przepięć typu „1+2” instaluje się przed licznikiem, chroniąc tym samym układ pomiarowy.

Ogranicznik przepięć, odgromnik a także ochronnik przepięciowy to urządzenie zaprojektowane do ochrony aparatury elektrycznej przed przejściowymi przepięciami, ograniczające czas trwania i częstotliwość prądu następczego.

Przepięcia mogą powstać podczas np. załączania lub wyłączania nieobciążonej linii napowietrznej lub przy uderzeniu pioruna w linię napowietrzną, mogą one spowodować zniszczenie izolacji i innych elementów sieci.

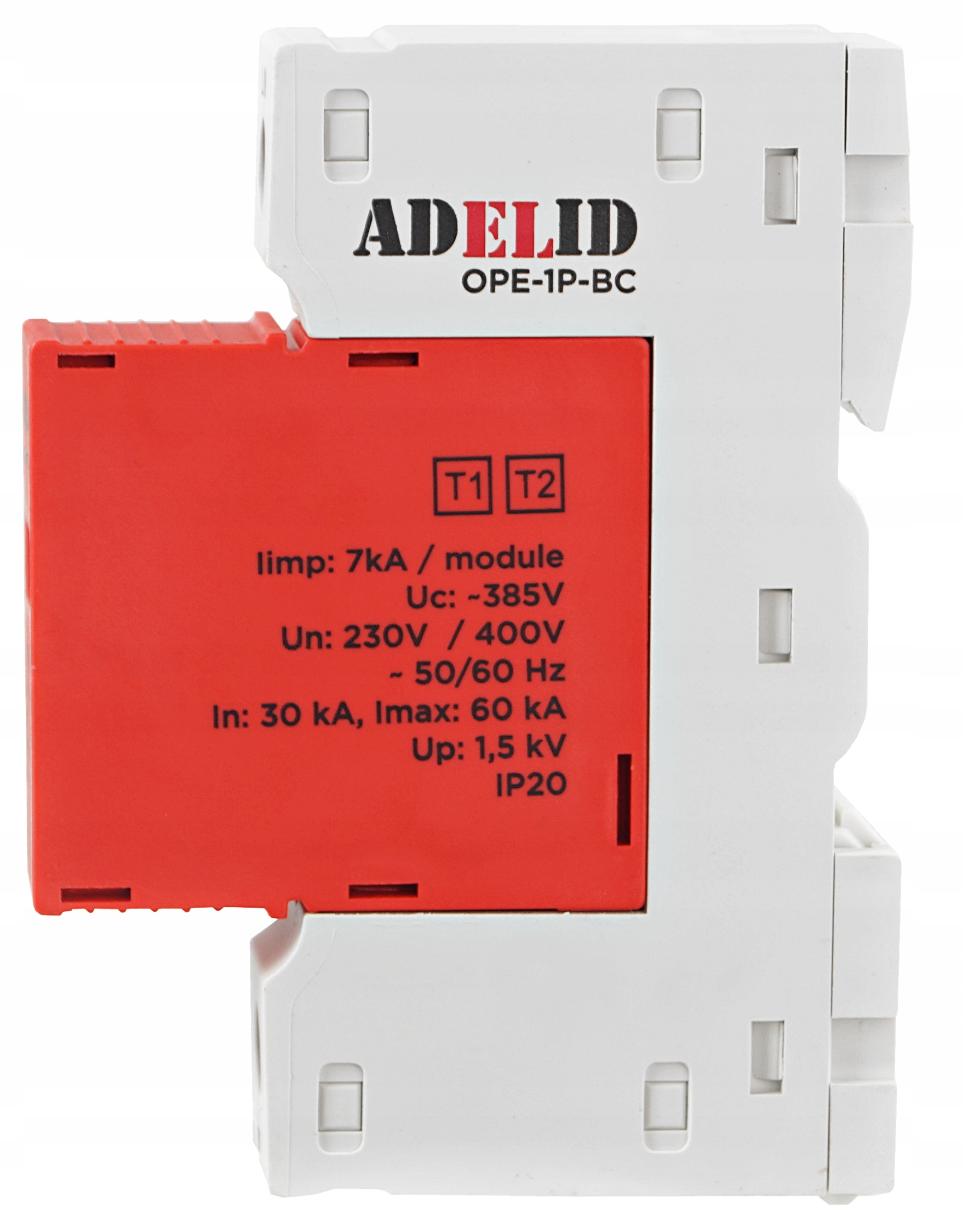

Dane techniczne:

• Klasa ochrony: B+C (I+II)
• Ilość pól: 1
• Prąd próbny In: 30kA
• Prąd MAX Imax: 60kA
• Uc: 385V 50/60Hz
• Up: <1,5kV
• Un: 230V/ 400V ~ 50/60Hz
• Imp: 7kA/moduł
• IP20
• Certyfikat CE
• Zgodne z normą: EN-61643-11

Warunki montażu i pracy:

• Wilgotność względna powietrza nie przekracza 95%,
• Nachylenie płaszczyzny pionowej ogranicznika nie powinna być większa niż 5°.
• Nie należy montować urządzenia w miejscu podatnym na wstrząsy i wibracje.
• Radzimy poddawać ograniczniki okresowej kontroli – co dwa lata ich użytkowania lub po każdym bezpośrednim wyładowaniu atmosferycznym.
• Ograniczniki przepięć wykorzystują połączenie przewodów miedzianych 6,0 ~ 25 mm 2;
• Instalacja na szynę TH35.

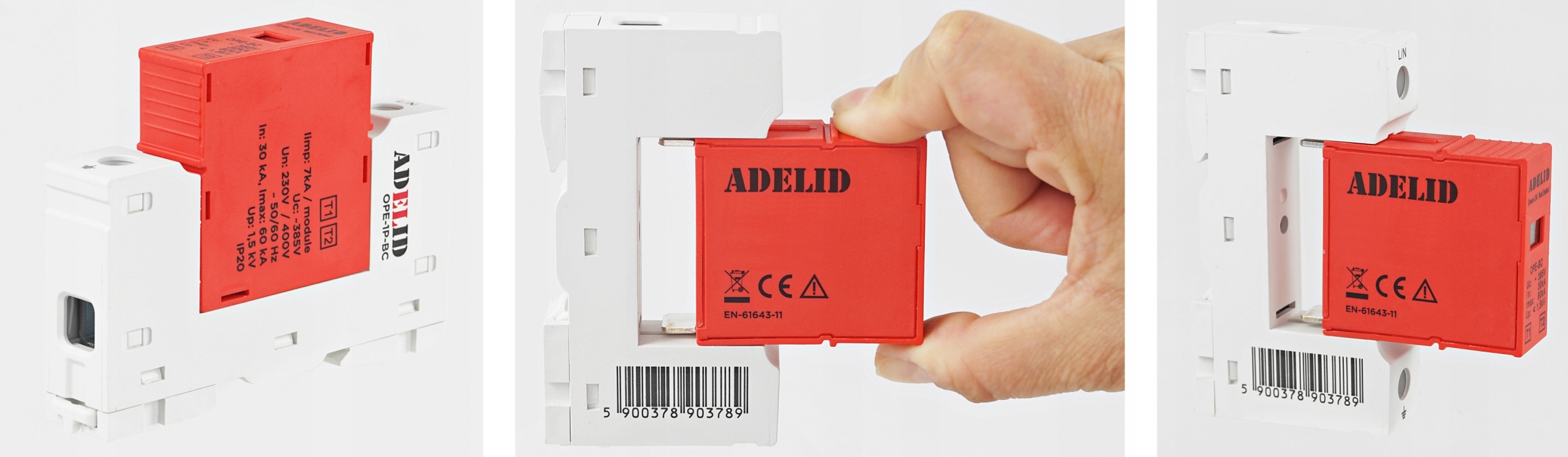

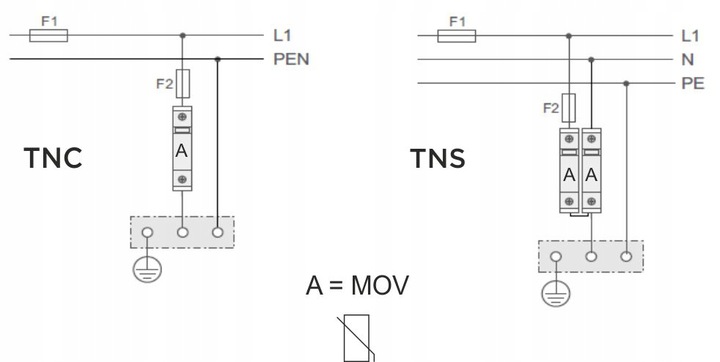

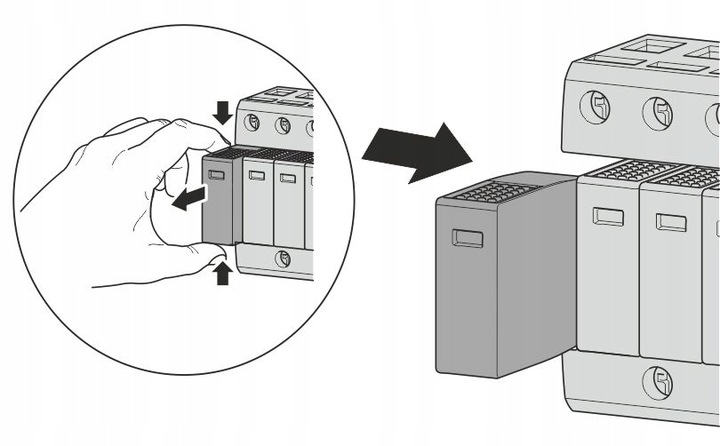

Podłączenie oraz montaż ochronnika przepięć OPE-1P-B+C

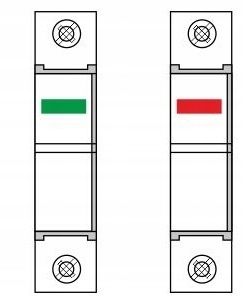

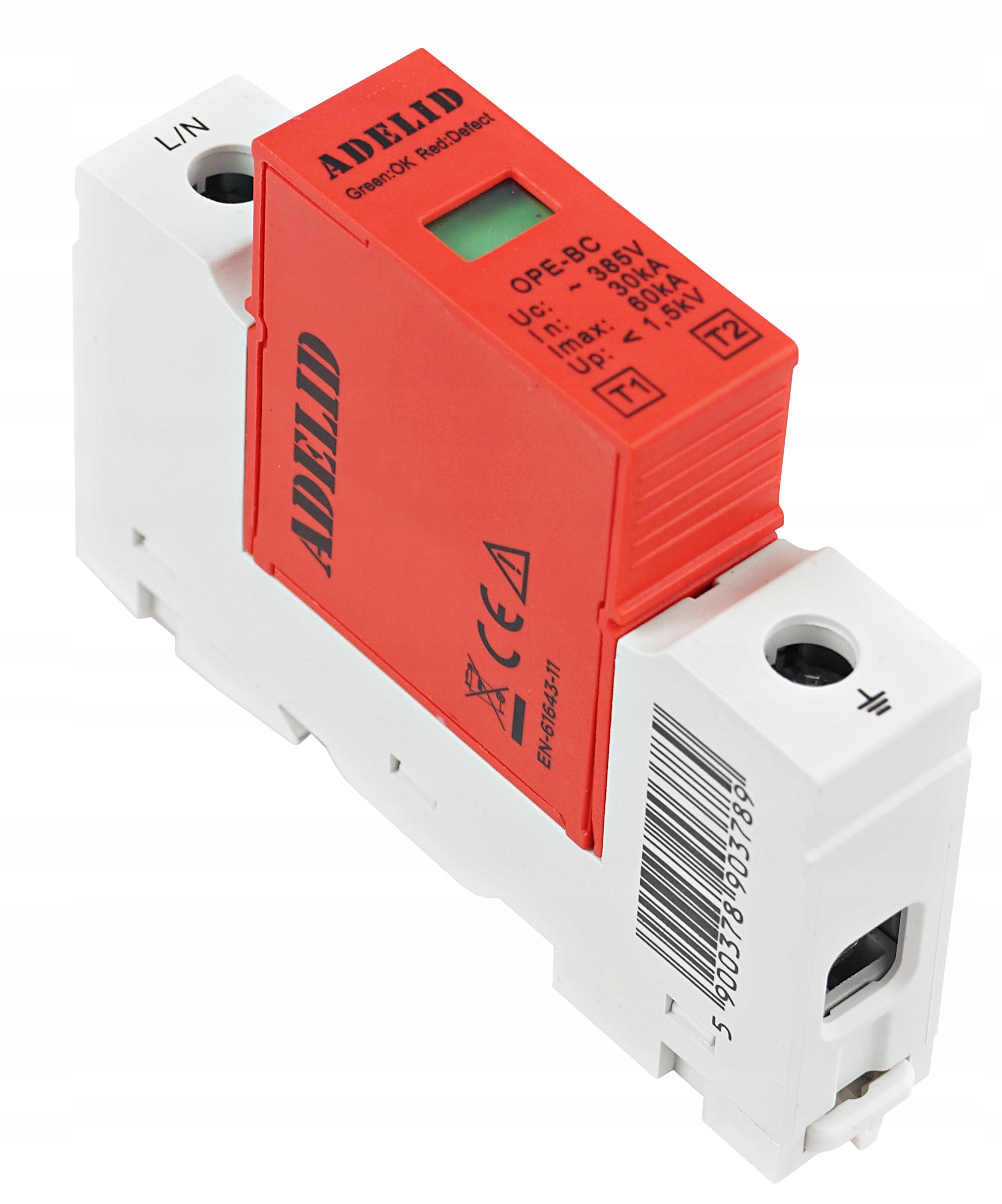

Ochronniki przepięć wyposażone są w wizualny wskaźnik działania:

• zielony – ochrona,
• czerwony – brak ochrony.

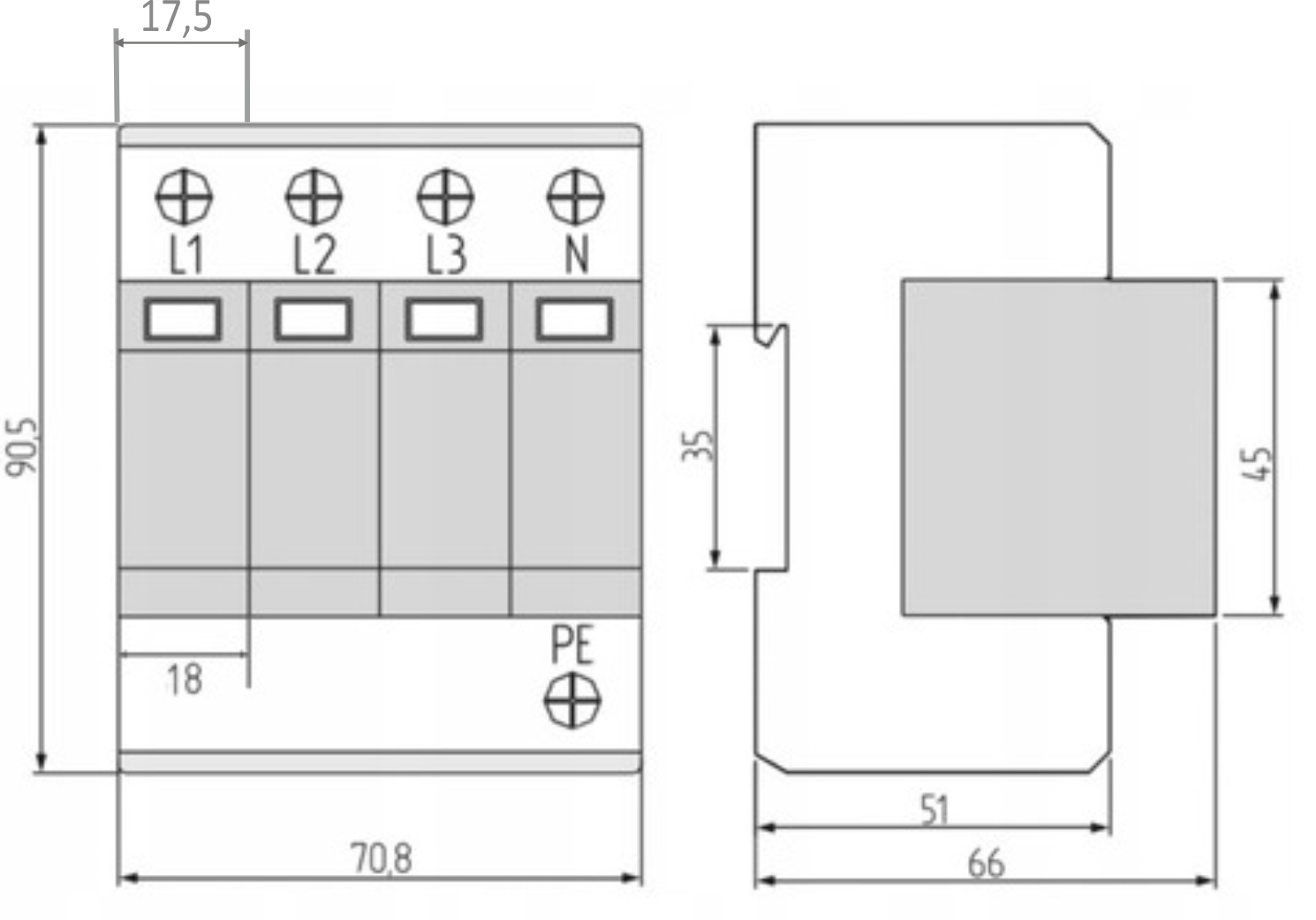

Wymiary urządzenia:
