Ogranicznik Ochronnik Przepięć B+C+D 1p 1-faz
Opis
Ochronnik przeciwprzepięciowy 1-polowy, 1-fazowy, klasa B+C+D, 20-65 kA, do montażu na szynę TH35, z pilotem do zdalnej sygnalizacji.
Nr katalogowy: OPX-1P-B+C+D-PILOT
Ogranicznik przepięć, odgromnik a także ochronnik przepięciowy to urządzenie zaprojektowane do ochrony aparatury elektrycznej przed przejściowymi przepięciami, ograniczające czas trwania i częstotliwość prądu następczego.
Przepięcia mogą powstać podczas np. załączania lub wyłączania nieobciążonej linii napowietrznej lub przy uderzeniu pioruna w linię napowietrzną, mogą one spowodować zniszczenie izolacji i innych elementów sieci.
Ochronniki przepięć klasy BCD
- dedykowane są do ochrony instalacji urządzeń przed efektami działania przepięć oraz prądów piorunowych. Mogą być instalowane do sieci typu: TN, TNC, TNCS, TNS, TT
- Spełniają wymagania z zakresu ochrony klasy I, II i III. Modułowe ochronniki przepięć klasy BCD stosować należy do ochrony przez bezpośrednim działaniem zasadniczej części prądu piorunowego w przypadku każdego z obowiązujących poziomów ochrony odgromowej.
- Nie wymagają odstępu ochronnego pomiędzy sąsiednimi urządzeniami technicznymi a ochronnikiem.
- wyposażone są w wizualny wskaźnik działania (zielony – ochrona, czerwony – brak ochrony)
Dane techniczne:
- Klasa ochrony: B+C+D (I+II+III),
- Ilość pól: 1,
- Prąd próbny In: 20kA,
- Prąd MAX Imax: 65kA,
- Iimp: 8kA,
- Uc: 385V,
- Up: <1,2kV,
- Temperatura pracy: -40°C - +80°C,
- Czas reakcji: <25 ns,
- Wilgotność pracy: 30% - 90%,
- Dobezpieczenie: 125A,
- Obciążalność styków sygnałowych: 36V AC , 1A.
- Certyfikat CE, EN-61643-11
Warunki montażu i pracy:
- Wilgotność względna powietrza nie przekracza 95%,
- Nachylenie płaszczyzny pionowej ogranicznika nie powinna być większa niż 5°.
- Nie należy montować urządzenia w miejscu podatnym na wstrząsy i wibracje.
- Radzimy poddawać ograniczniki okresowej kontroli – co dwa lata ich użytkowania lub po każdym bezpośrednim wyładowaniu atmosferycznym.
- Ograniczniki przepięć wykorzystują połączenie przewodów miedzianych 6,0 ~ 25 mm 2;
- Instalacja na szynę TH35.

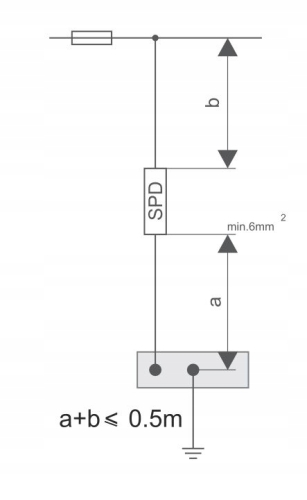

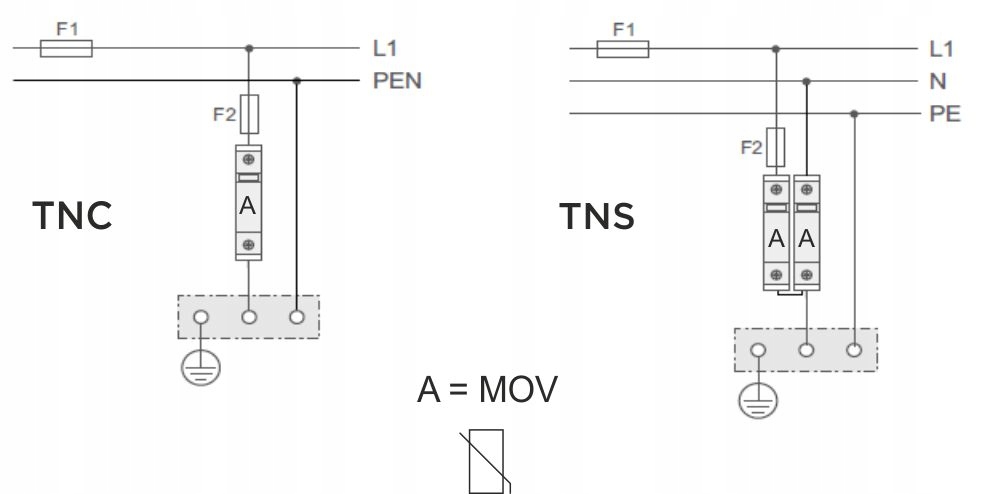

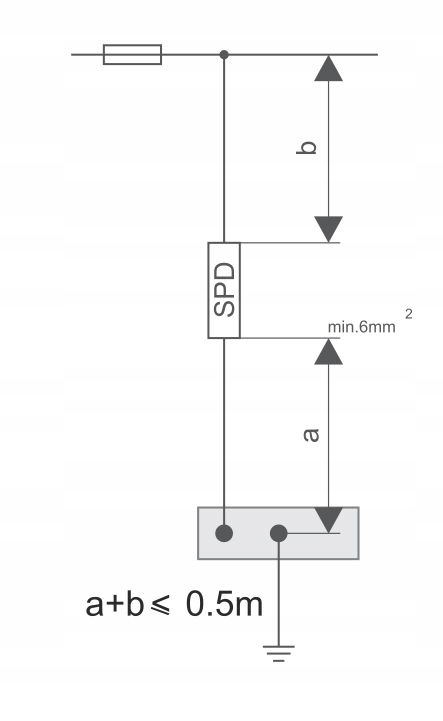

Podłączenie oraz montaż ochronnika przepięć OPX-1P-B+C+D-PILOT:

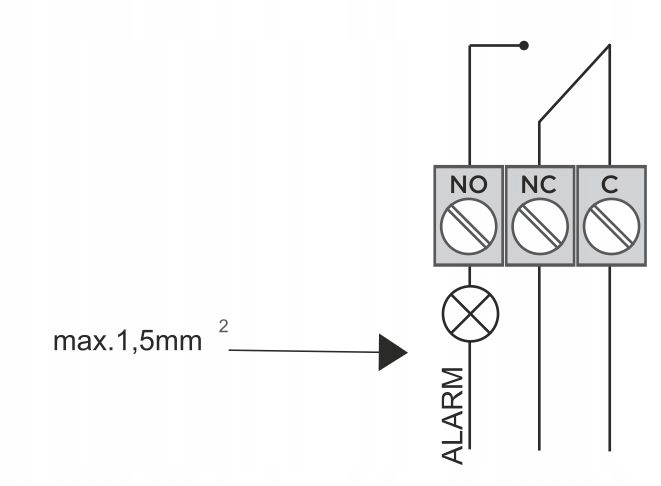

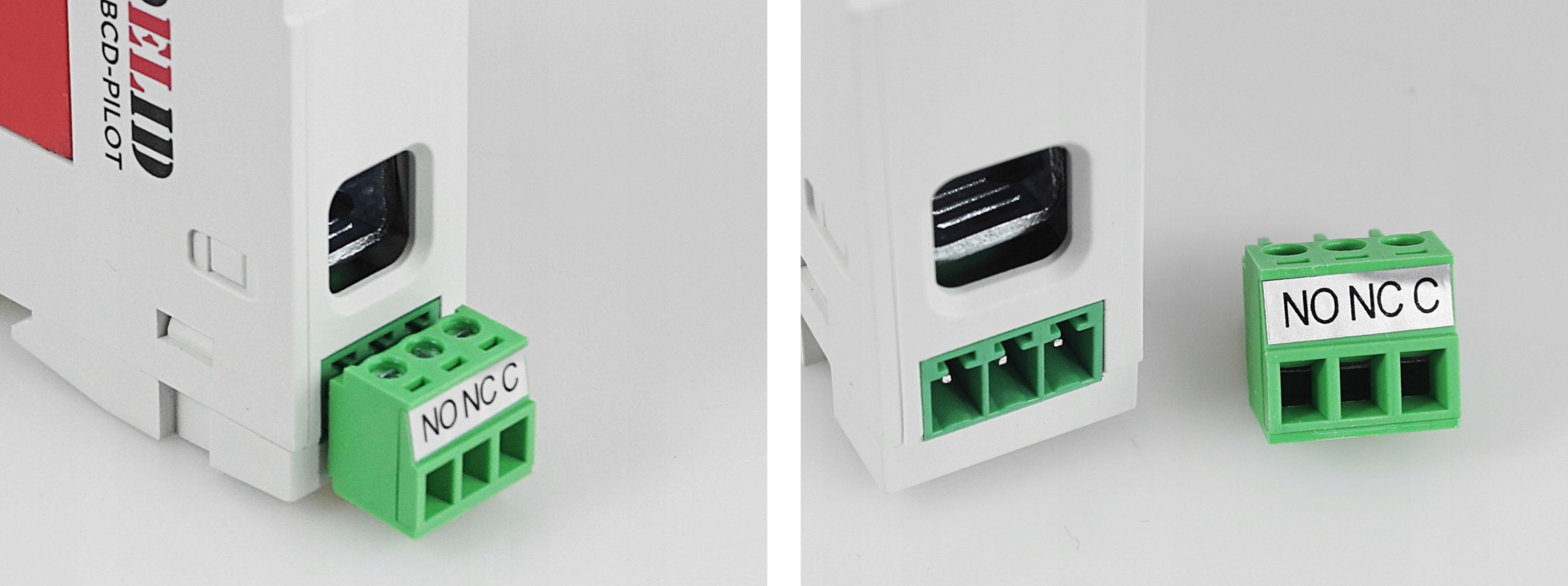

Zdalna sygnalizacja
- Ograniczniki OPX można stosować wraz ze zdalnymi stykami sygnalizacyjnymi.
- Styk sygnalizacyjny jest stykiem normalnie otwartym. Jeśli jeden lub więcej modułów OPX zawiedzie, styk zamknie się i wyśle komunikat o błędzie. Obciążalność styków sygnałowych: 36V AC , 1A.
- Ochronniki mogą działać z lub bez dopiętych styków.

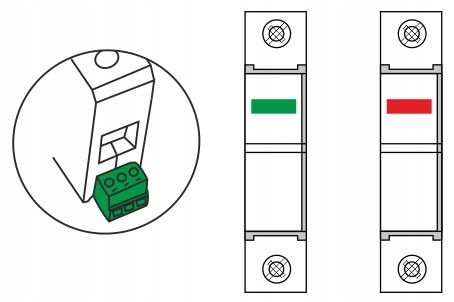

Ochronniki przepięć wyposażone są w wizualny wskaźnik działania:
- zielony – ochrona,
- czerwony – brak ochrony.

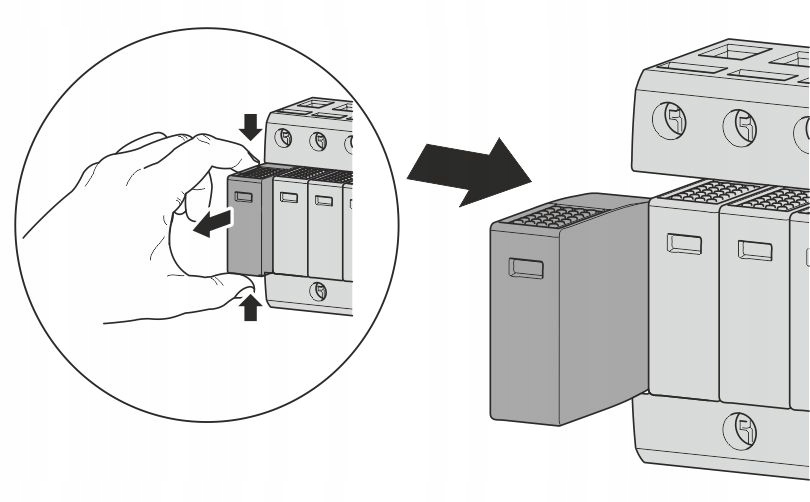

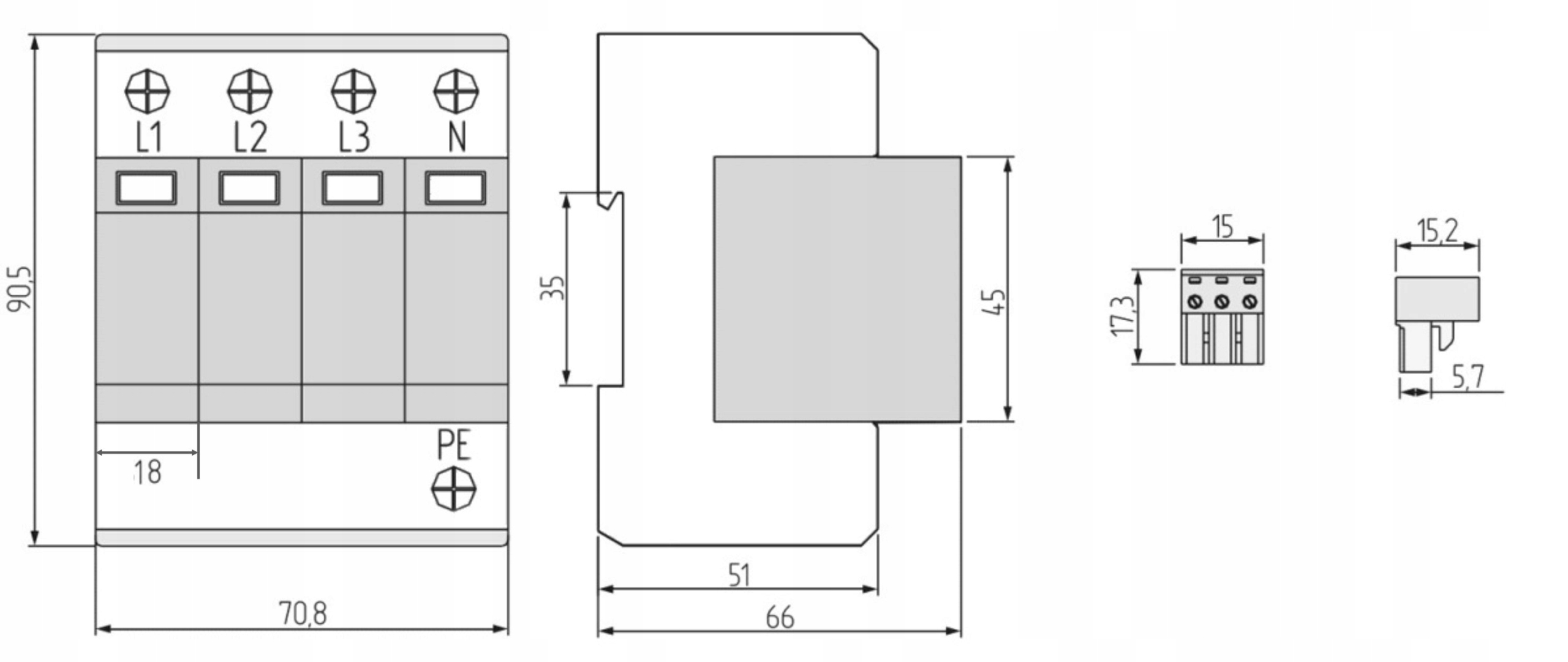

Wymiary urządzenia oraz wymiana modułu:
GALERIA ZDJĘĆ:

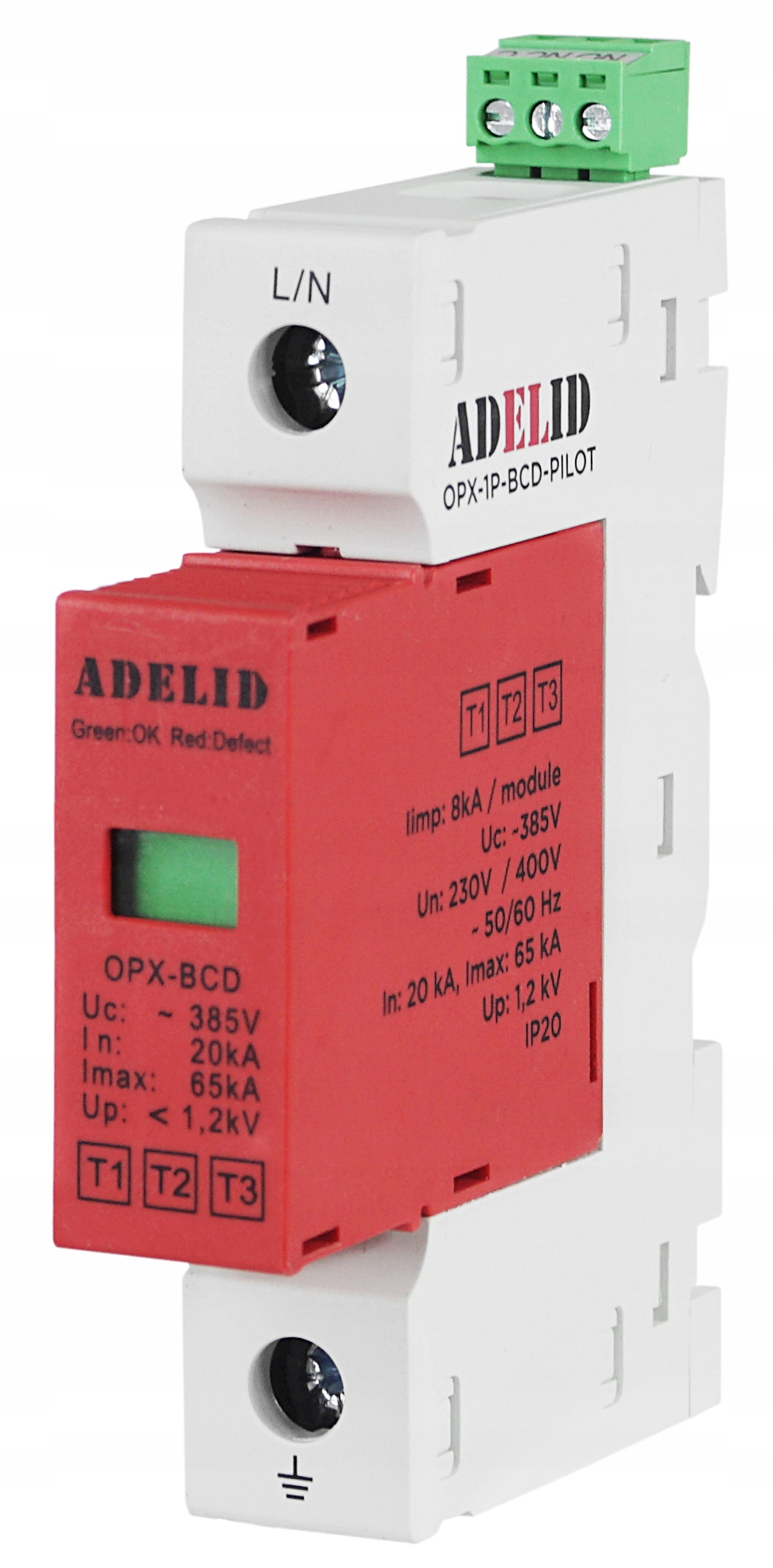

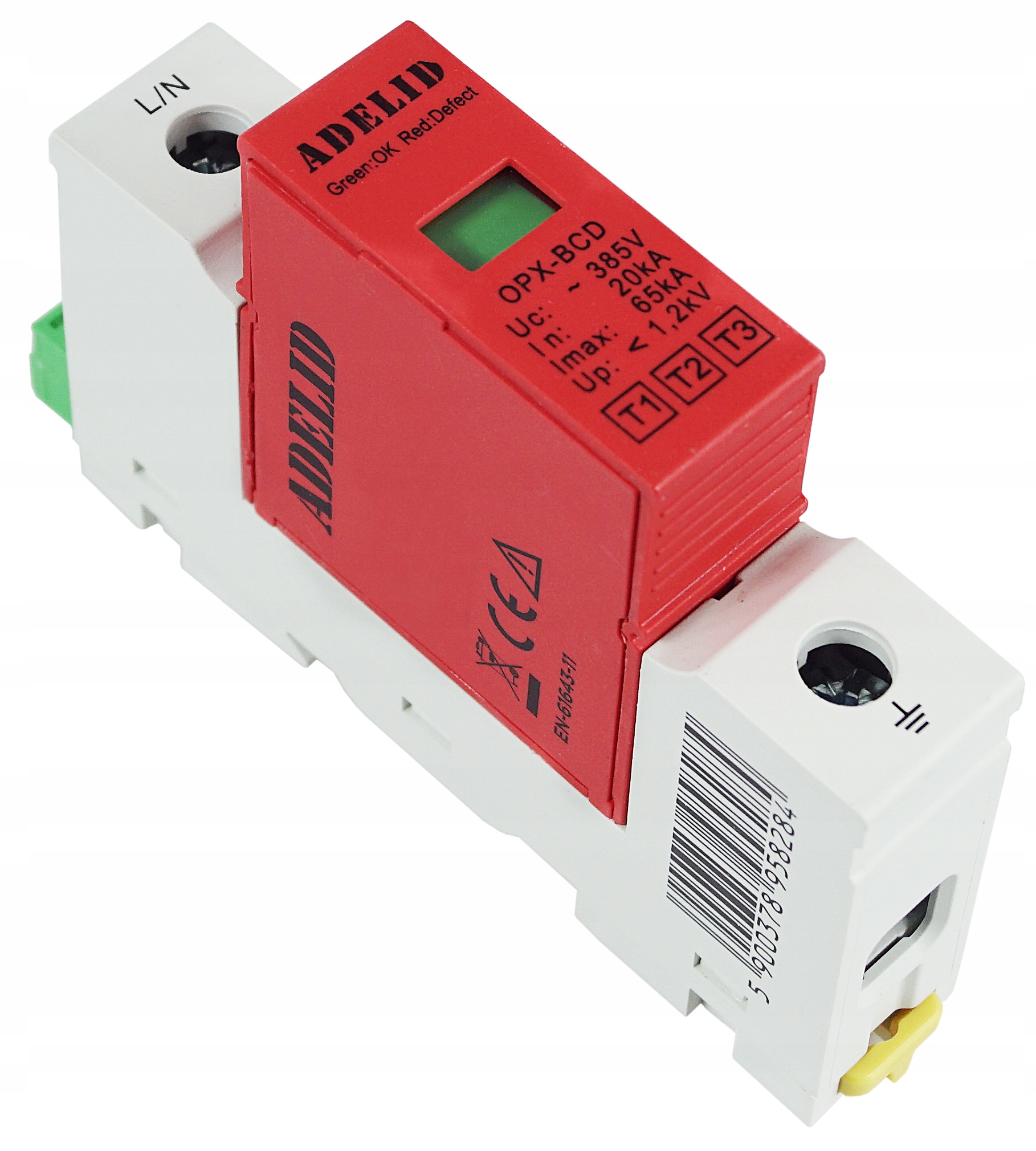

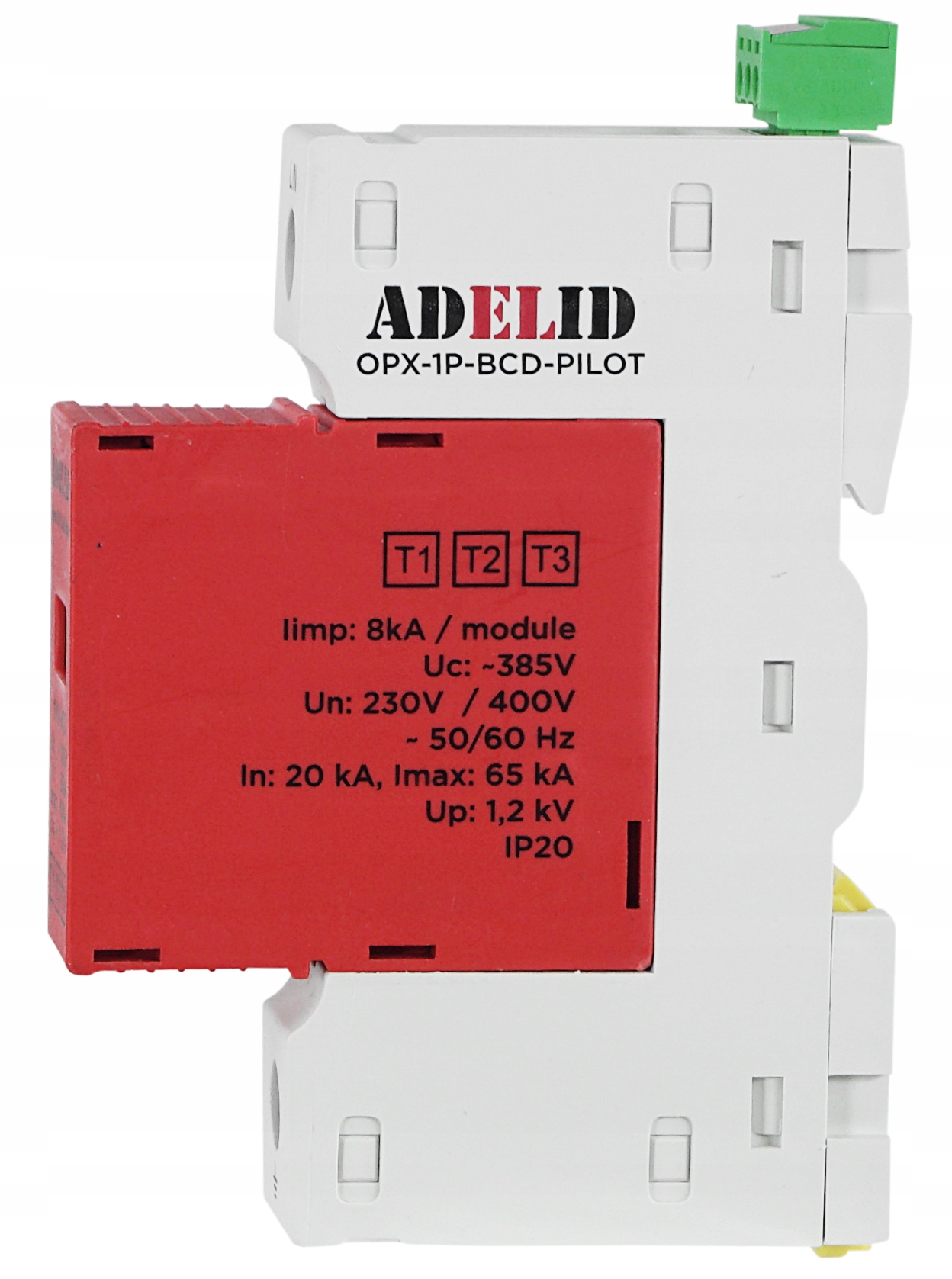

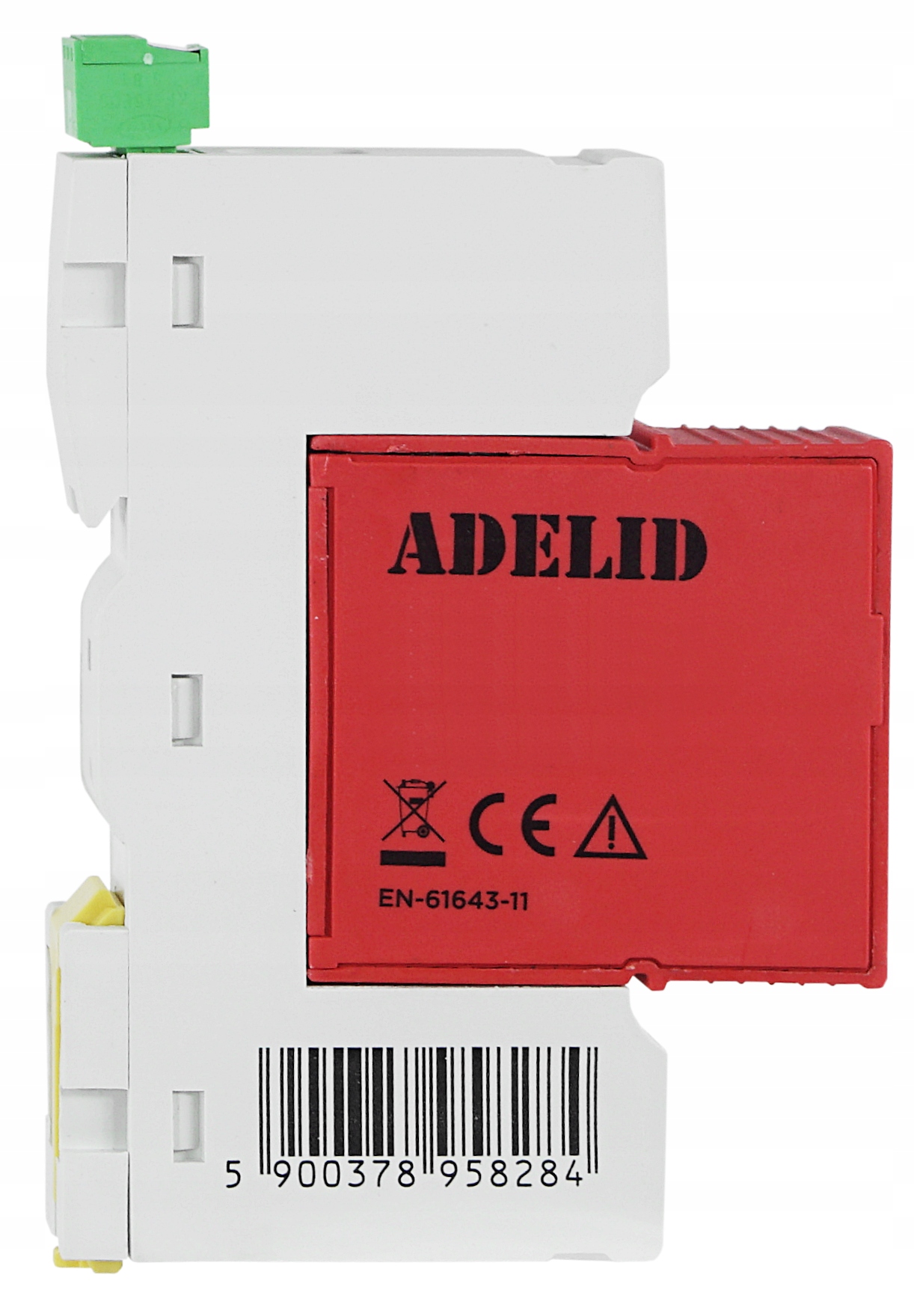

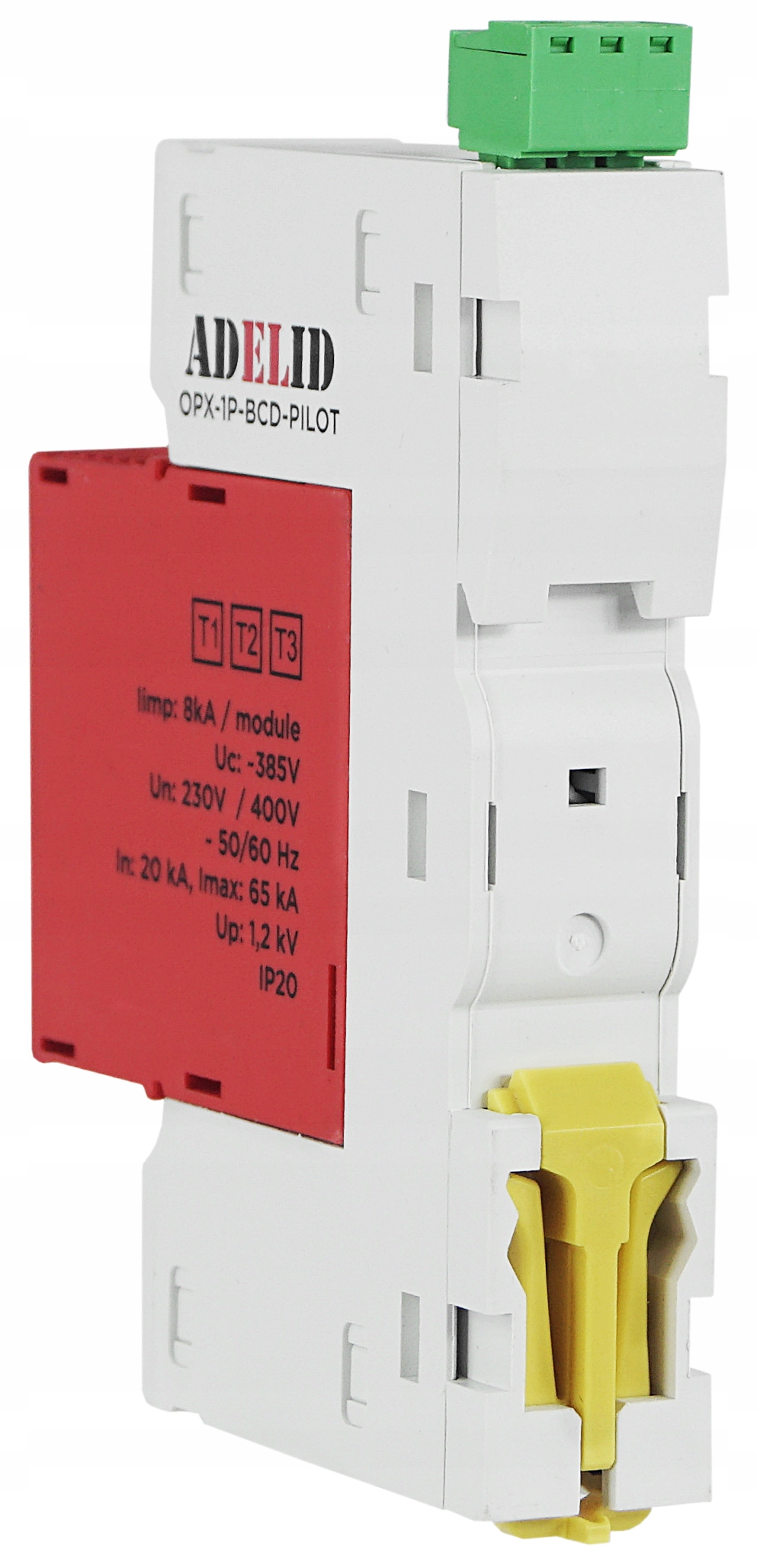

OPX-1P-B+C+D-PILOT

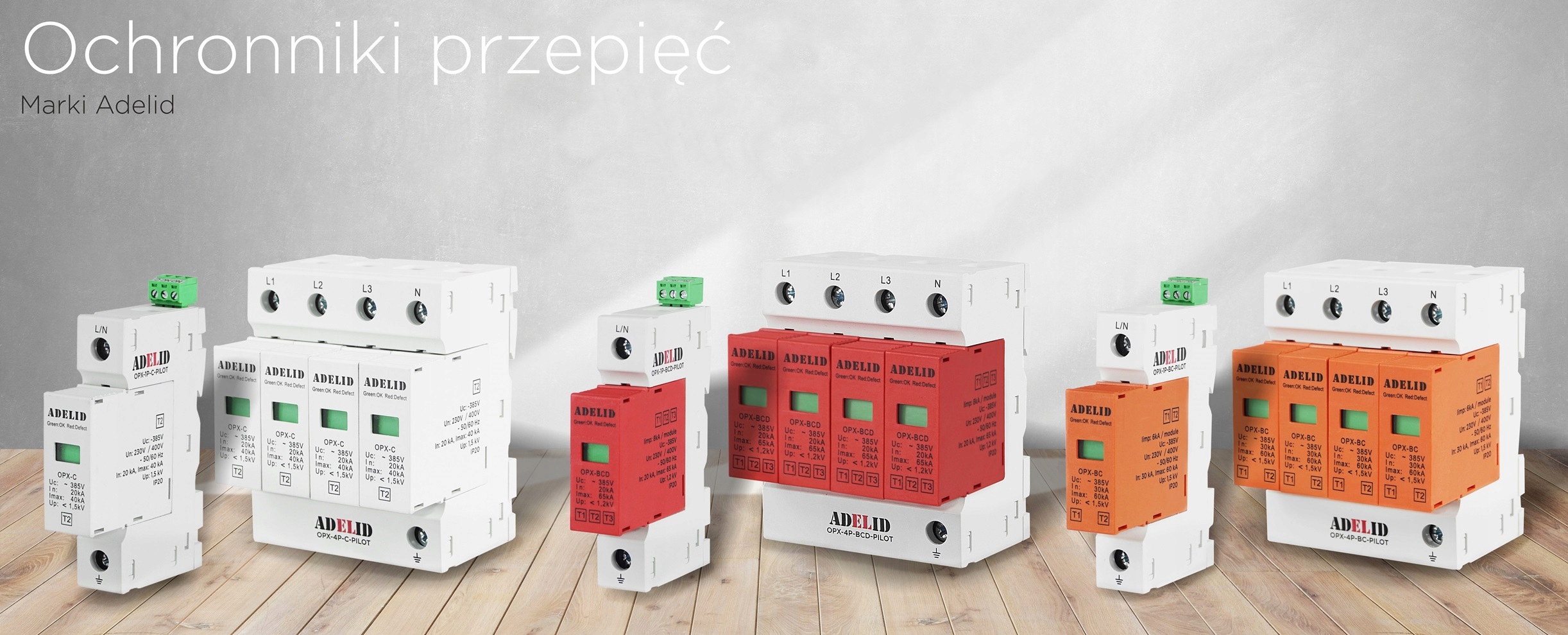

Na pozostałych aukcjach dostępne są również ochronniki ze zdalną sygnalizacją, 1, 3- polowe, o klasie ochrony B+C, B+C+D, oraz ochronniki B i C.
