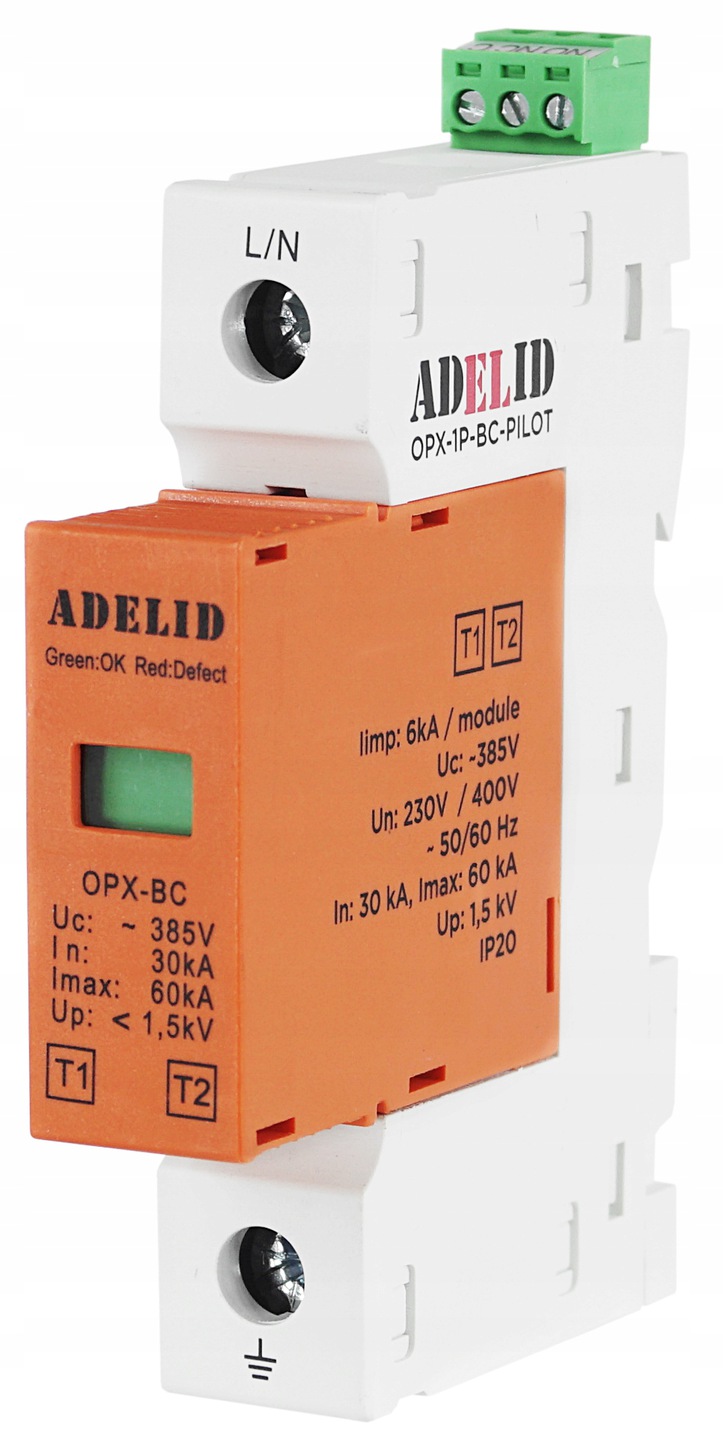

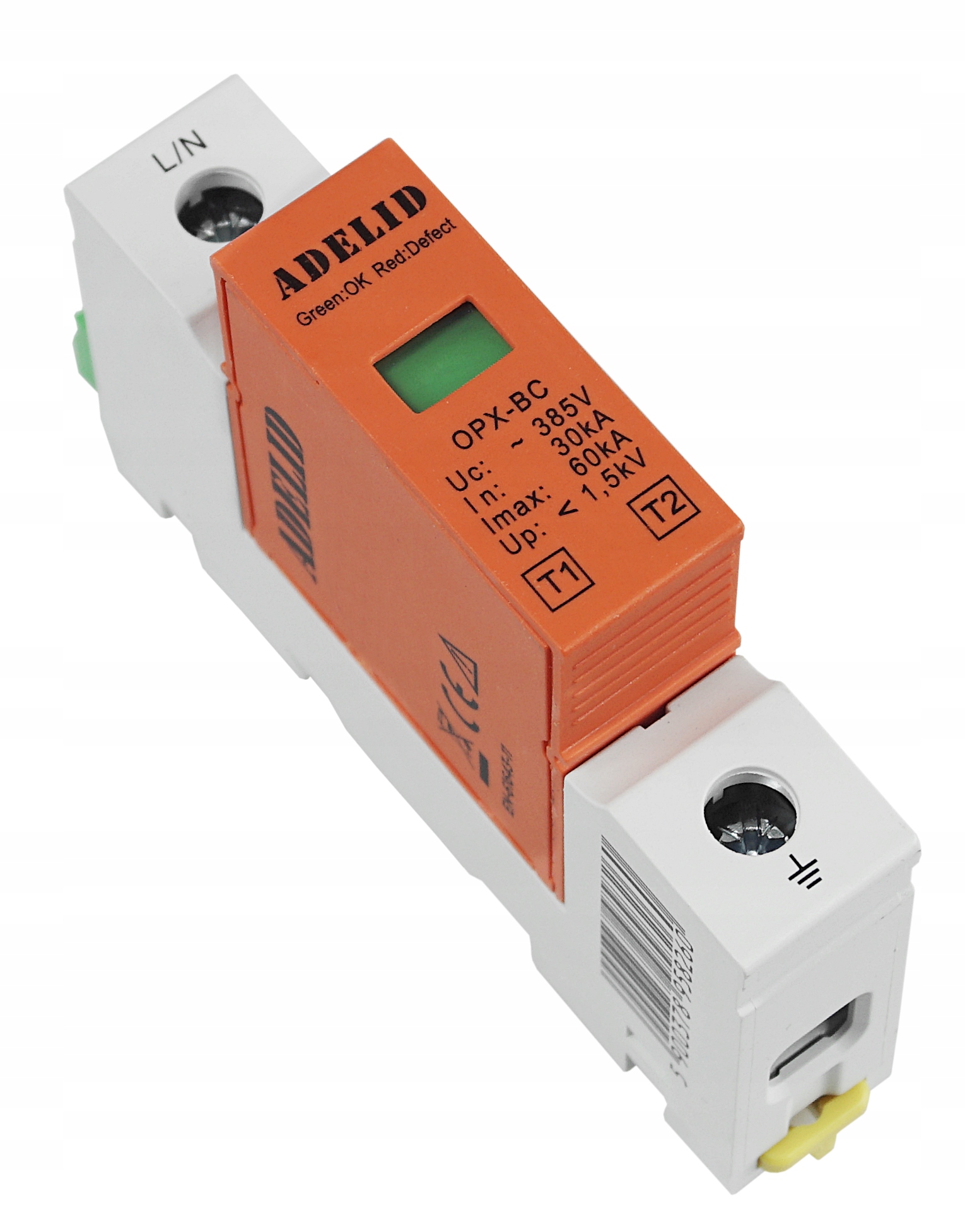

Ochronnik przeciwprzepięciowy 1-polowy, 1-fazowy, klasa B+C, 30-60 kA, do montażu na szynę TH35, z pilotem do zdalnej sygnalizacji.

Nr katalogowy: OPX-1P-B+C-PILOT

Ogranicznik przepięć, odgromnik a także ochronnik przepięciowy to urządzenie zaprojektowane do ochrony aparatury elektrycznej przed przejściowymi przepięciami, ograniczające czas trwania i częstotliwość prądu następczego.

Przepięcia mogą powstać podczas np. załączania lub wyłączania nieobciążonej linii napowietrznej lub przy uderzeniu pioruna w linię napowietrzną, mogą one spowodować zniszczenie izolacji i innych elementów sieci.

Ograniczniki typu „1+2” (dawnej klasy B+C) zapewniają ochronę przed przepięciami atmosferycznymi, spowodowanymi uderzeniem pioruna w obiekty znajdujące się w sąsiedztwie linii napowietrznych lub bezpośrednio w linię nn, w dużej odległości od miejsca zainstalowania ograniczników. Ponadto tego typu ograniczniki stanowią zabezpieczanie przed przepięciami łączeniowymi. Ograniczniki przepięć typu „1+2” instaluje się przed licznikiem, chroniąc tym samym układ pomiarowy.

Dane techniczne:

• Klasa ochrony: B+C (I+II),
• Ilość pól: 1,
• Prąd próbny In: 30kA,
• Prąd MAX Imax: 60kA,
• Iimp: 6kA,
• Uc: 385V,
• Up: <1,5kV,
• Temperatura pracy: -40°C - +80°C,
• Czas reakcji: <25 ns,
• Wilgotność pracy: 30% - 90%,
• Dobezpieczenie: 125A,
• Obciążalność styków sygnałowych: 36V AC , 1A.
• Certyfikat CE, EN-61643-11

Warunki montażu i pracy:

• Wilgotność względna powietrza nie przekracza 95%,
• Nachylenie płaszczyzny pionowej ogranicznika nie powinna być większa niż 5°.
• Nie należy montować urządzenia w miejscu podatnym na wstrząsy i wibracje.
• Radzimy poddawać ograniczniki okresowej kontroli – co dwa lata ich użytkowania lub po każdym bezpośrednim wyładowaniu atmosferycznym.
• Ograniczniki przepięć wykorzystują połączenie przewodów miedzianych 6,0 ~ 25 mm 2;
• Instalacja na szynę TH35.

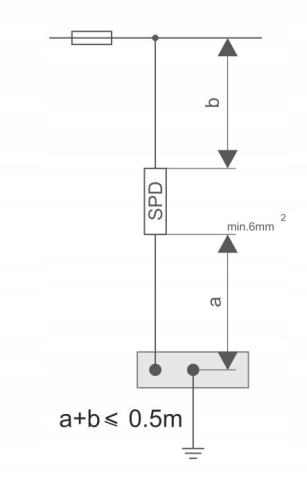

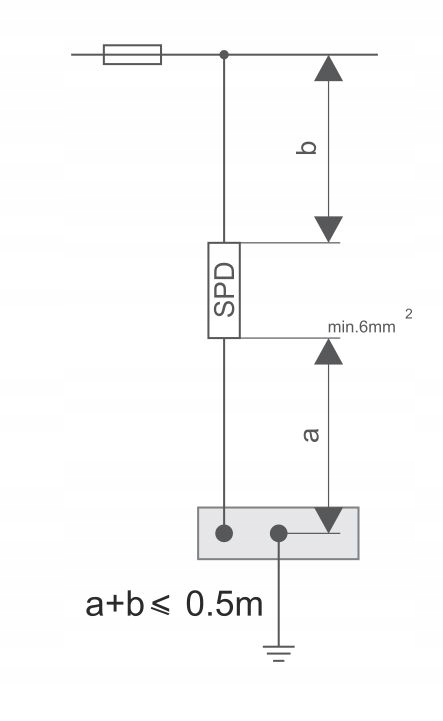

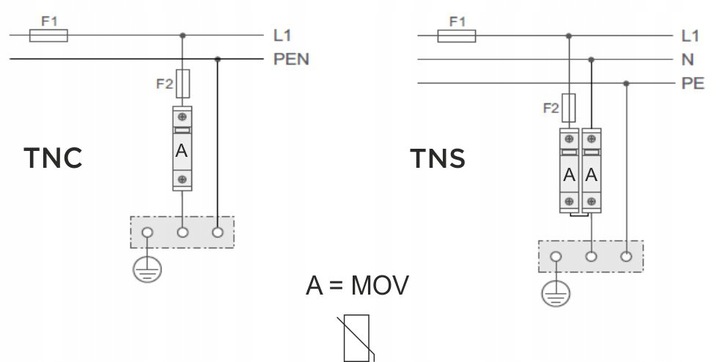

Podłączenie oraz montaż ochronnika przepięć OPX-1P-B+C-PILOT:

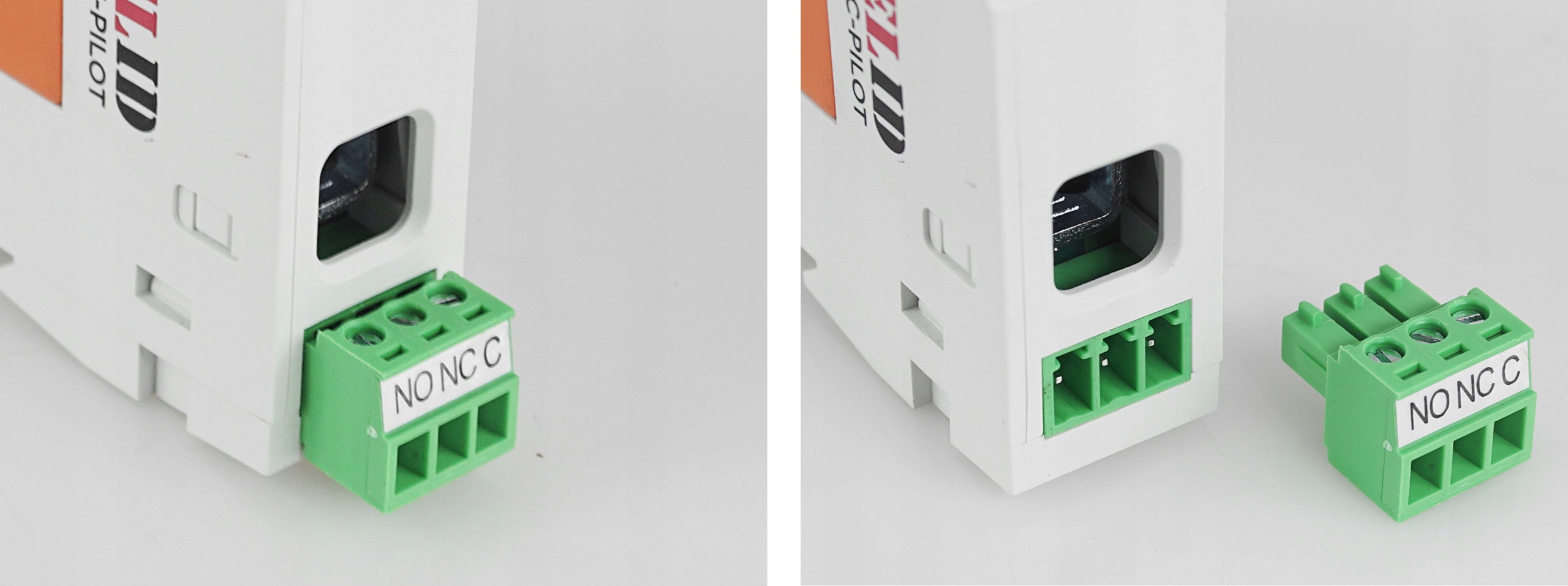

Zdalna sygnalizacja

• Ograniczniki OPX można stosować wraz ze zdalnymi stykami sygnalizacyjnymi.

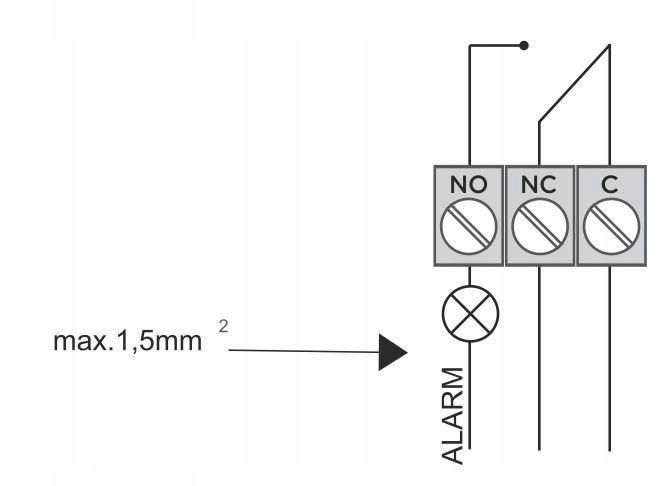

• Styk sygnalizacyjny jest stykiem normalnie otwartym. Jeśli jeden lub więcej modułów OPX zawiedzie, styk zamknie się i wyśle komunikat o błędzie. Obciążalność styków sygnałowych: 36V AC , 1A.
• Ochronniki mogą działać z lub bez dopiętych styków.

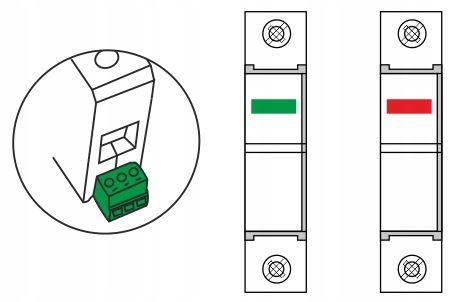

Ochronniki przepięć wyposażone są w wizualny wskaźnik działania:

• zielony – ochrona,
• czerwony – brak ochrony.

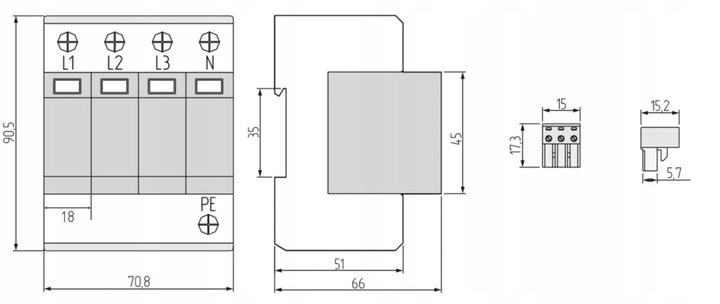

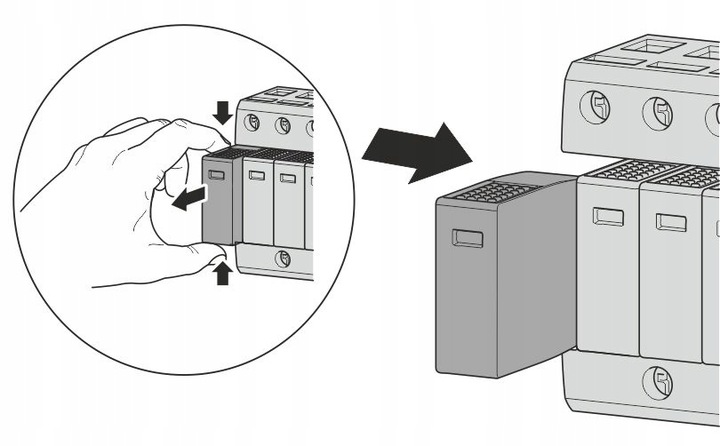

Wymiary urządzenia oraz wymiana modułu:

GALERIA ZDJĘĆ:

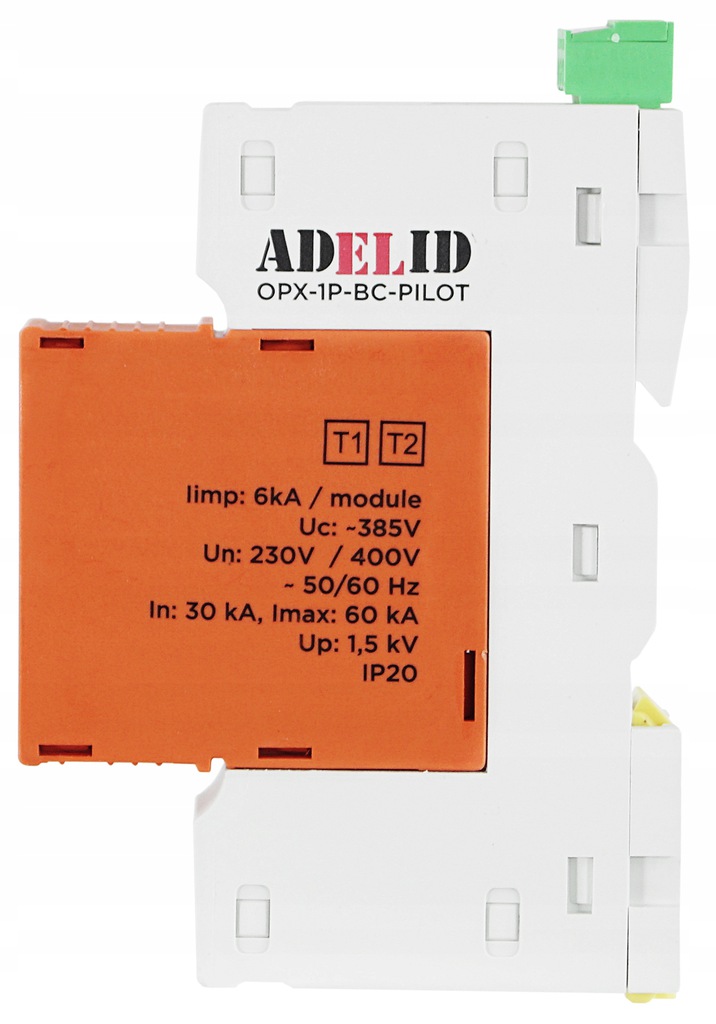

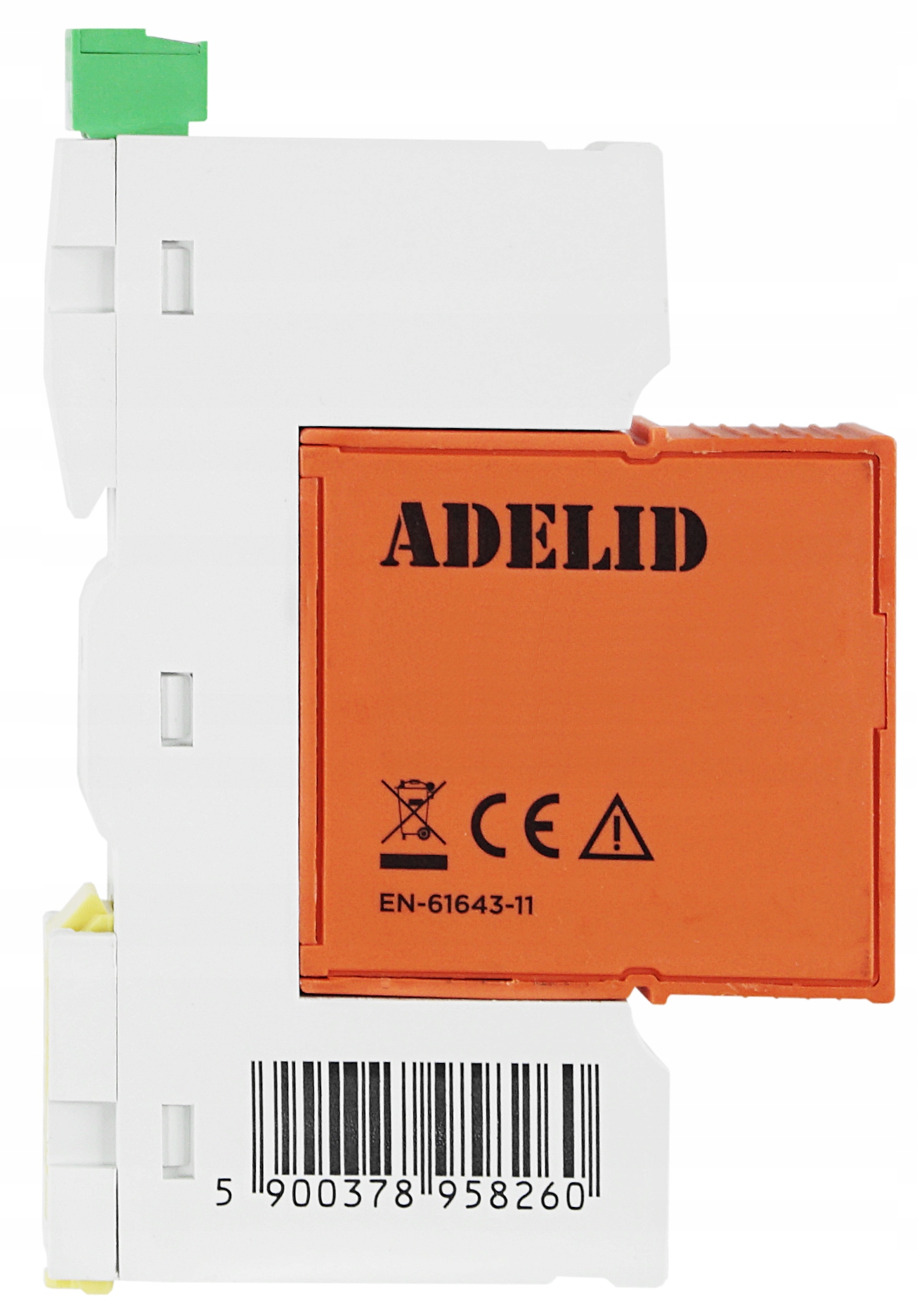

OPX-1P-B+C-PILOT

Na pozostałych aukcjach dostępne są również ochronniki ze zdalną sygnalizacją, 1, 3- polowe, o klasie ochrony B+C, B+C+D, oraz  ochronniki B i C.
