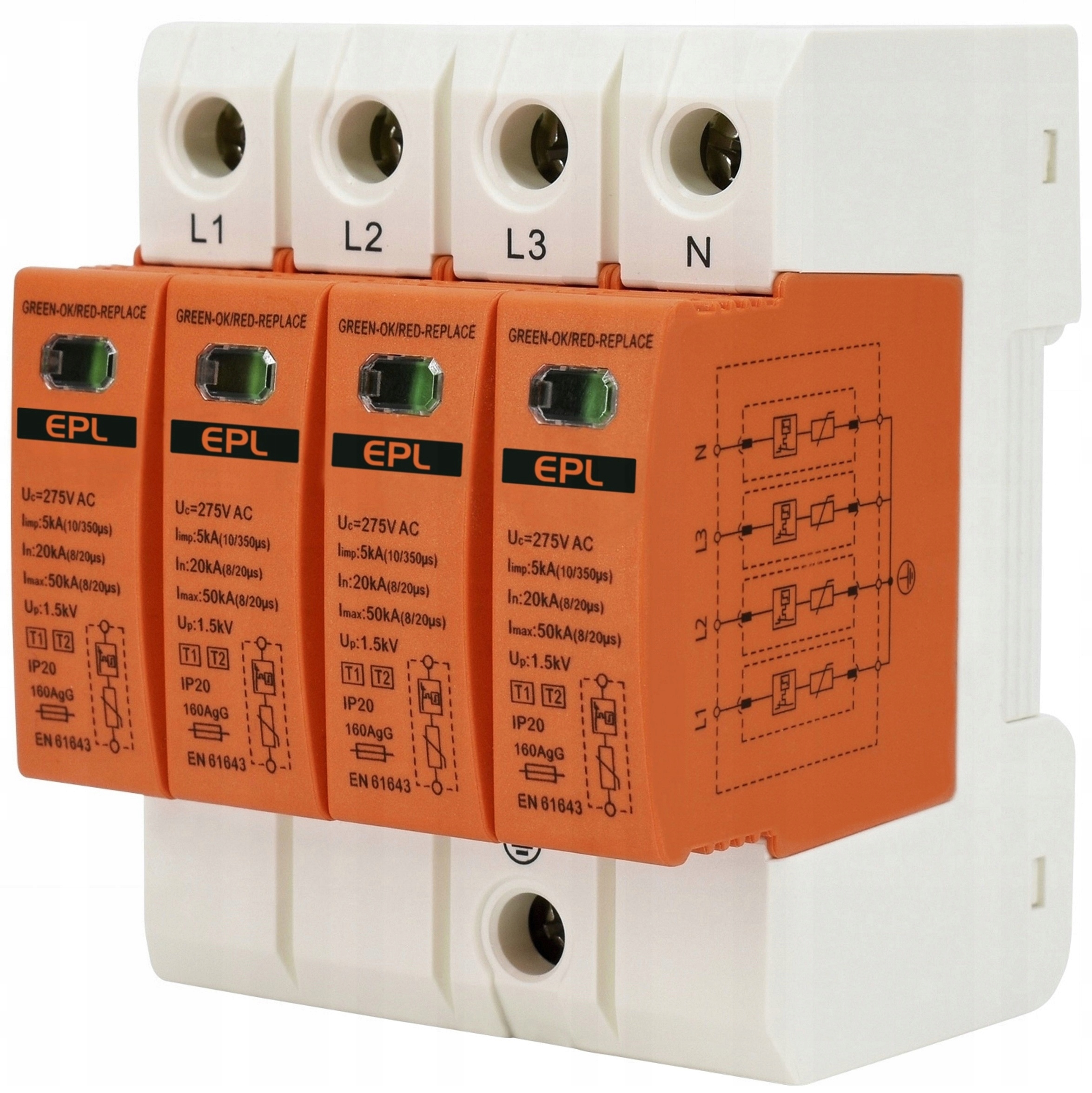

OGRANICZNIK OCHRONNIK PRZEPIĘĆ 3-FAZ 5kA AC B+C T1 T2 4P

Ochronnik przeciwprzepięciowy 4-polowy. 3-fazowy. klasa B+C. 20-50 kA. do montażu na szynę TH35.

Ogranicznik przepięć. odgromnik a także ochronnik przepięciowy to urządzenie zaprojektowane do ochrony aparatury elektrycznej przed przejściowymi przepięciami. ograniczające czas trwania i częstotliwość prądu następczego.

• Przepięcia mogą powstać podczas np. załączania lub wyłączania nieobciążonej linii napowietrznej lub przy uderzeniu pioruna w linię napowietrzną. mogą one spowodować zniszczenie izolacji i innych elementów sieci.
• Ograniczniki typu „1+2” (dawnej klasy B+C) zapewniają ochronę przed przepięciami atmosferycznymi. spowodowanymi uderzeniem pioruna w obiekty znajdujące się w sąsiedztwie linii napowietrznych lub bezpośrednio w linię nn. w dużej odległości od miejsca zainstalowania ograniczników. Ponadto tego typu ograniczniki stanowią zabezpieczanie przed przepięciami łączeniowymi. Ograniczniki przepięć typu „1+2” instaluje się przed licznikiem. chroniąc tym samym układ pomiarowy.
• Ogranicznik przepięć. odgromnik a także ochronnik przepięciowy to urządzenie zaprojektowane do ochrony aparatury elektrycznej przed przejściowymi przepięciami. ograniczające czas trwania i częstotliwość prądu nastęczego. Przepięcia mogą powstać podczas np. załączania lub wyłączania nieobciążonej linii napowietrznej lub przy uderzeniu pioruna w linię napowietrzną. mogą one spowodować zniszczenie izolacji i innych elementów sieci.

Dane techniczne:

• Klasa ochrony: B+C (I+II).
• Ilość pól: 4.
• Prąd próbny In: 20kA.
• Prąd MAX Imax: 50kA.
• Iimp: 5kA.
• Uc: 275V.
• Up: <1.5kV.
• Temperatura pracy: -40°C - +80°C.
• Czas reakcji: <25 ns.
• Wilgotność pracy: 30% - 90%.
• Certyfikat CE. EN-61643-11

Warunki montażu i pracy:

• Wilgotność względna powietrza nie przekracza 95%.
• Nachylenie płaszczyzny pionowej ogranicznika nie powinna być większa niż 5°.
• Nie należy montować urządzenia w miejscu podatnym na wstrząsy i wibracje.
• Radzimy poddawać ograniczniki okresowej kontroli – co dwa lata ich użytkowania lub po każdym bezpośrednim wyładowaniu atmosferycznym.
• Ograniczniki przepięć wykorzystują połączenie przewodów miedzianych 6.0 ~ 25 mm 2;

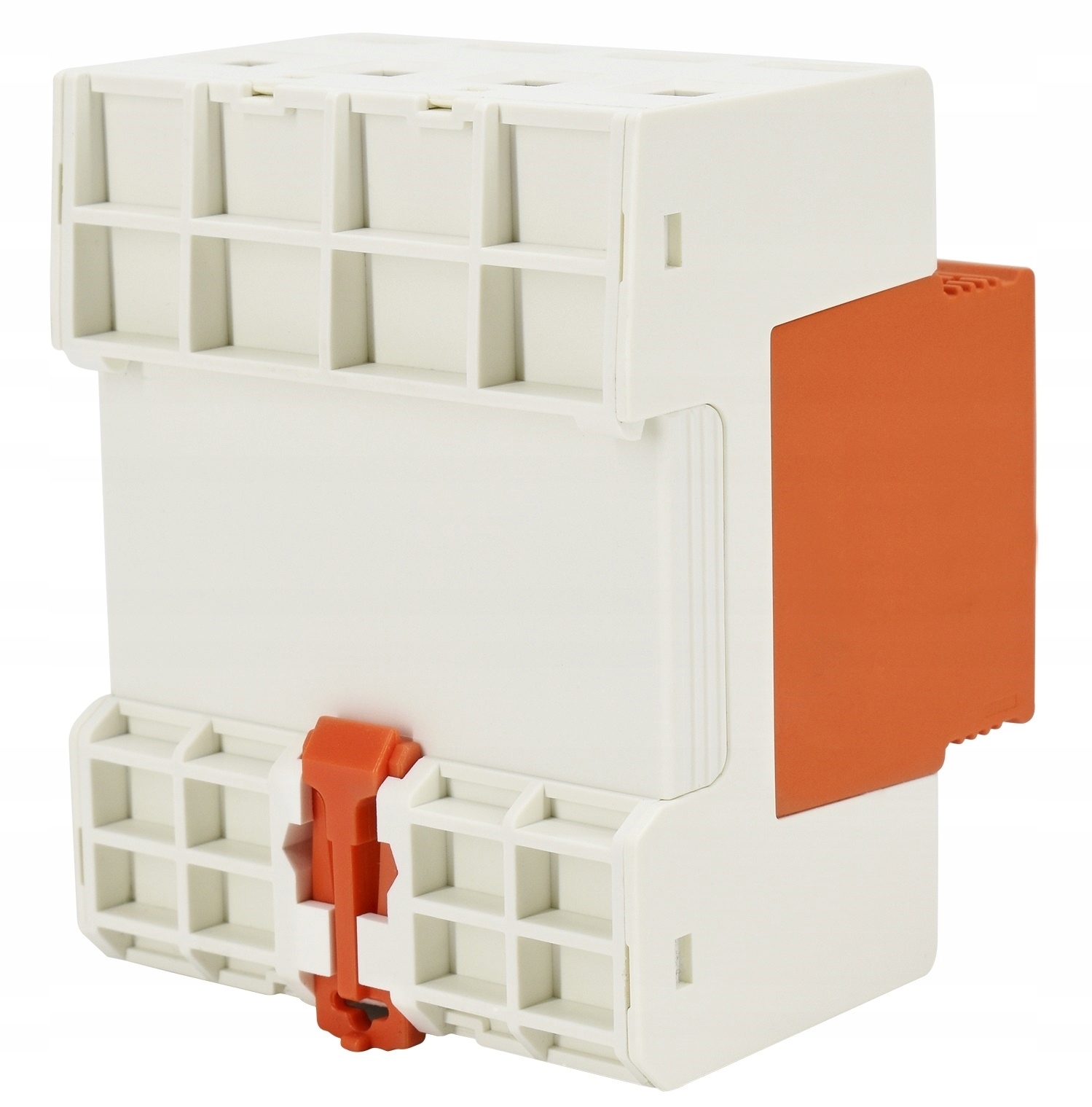

• Instalacja na szynę TH35.

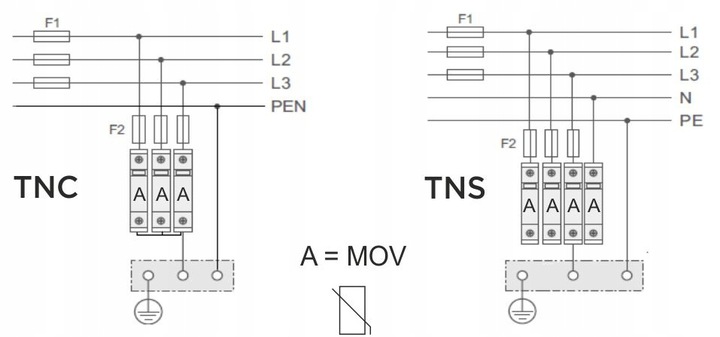

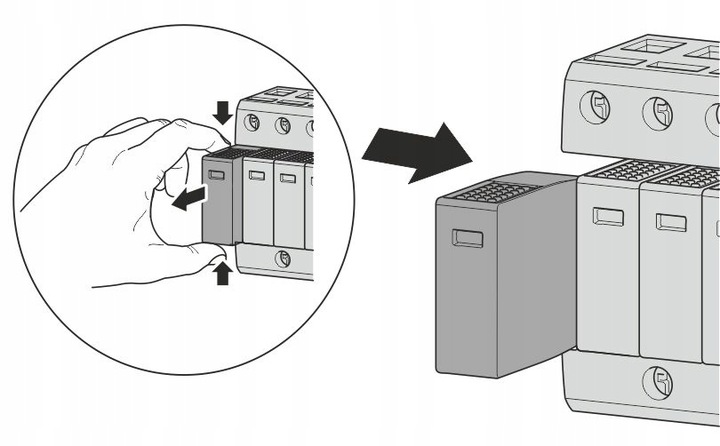

Podłączenie oraz montaż ochronnika przepięć

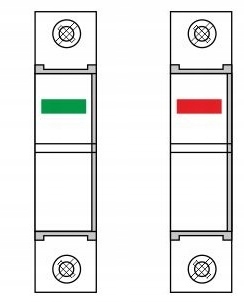

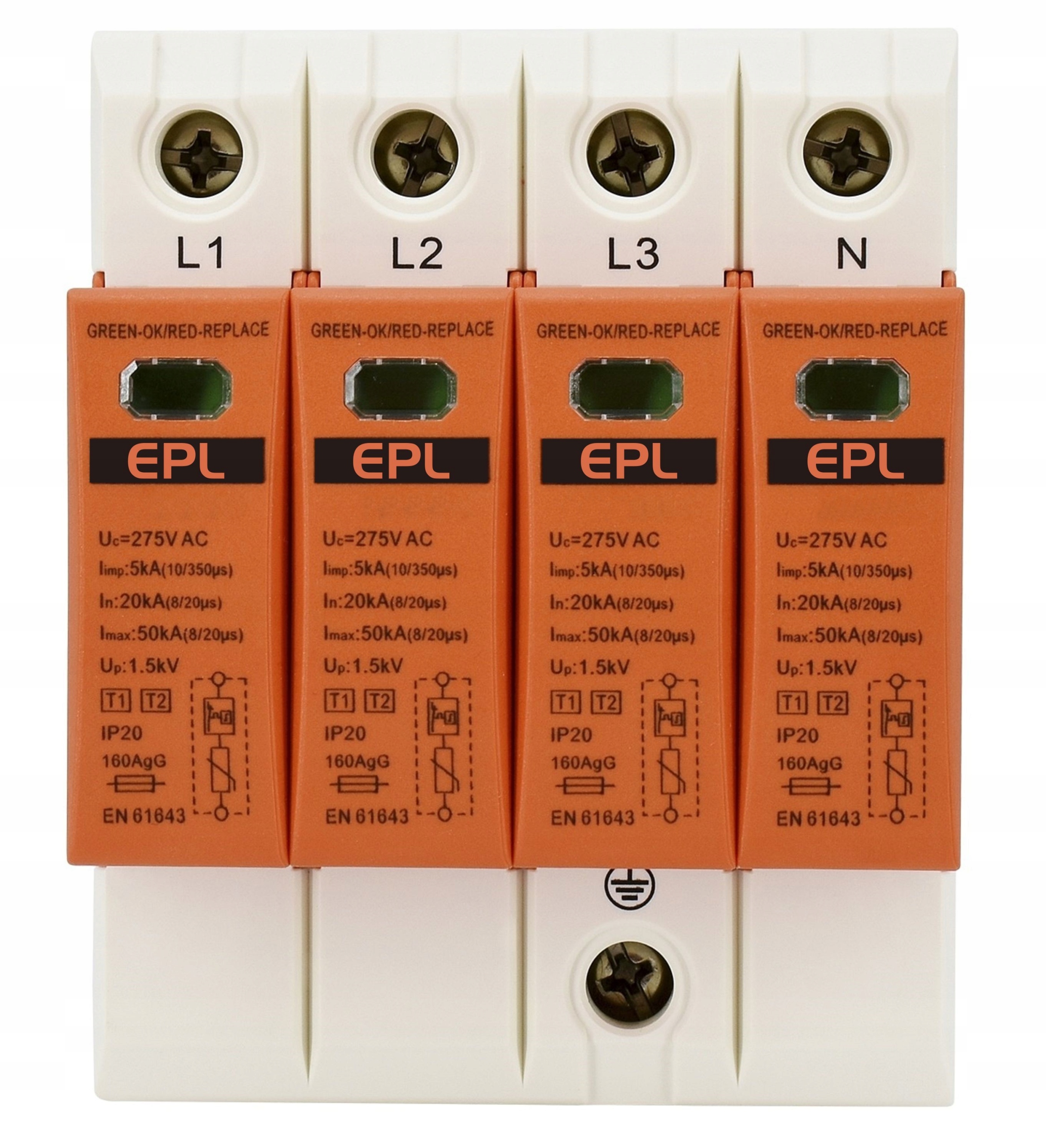

Ochronniki przepięć wyposażone są w wizualny wskaźnik działania:

• zielony – ochrona.
• czerwony – brak ochrony.

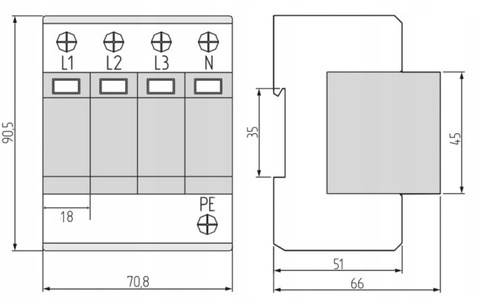

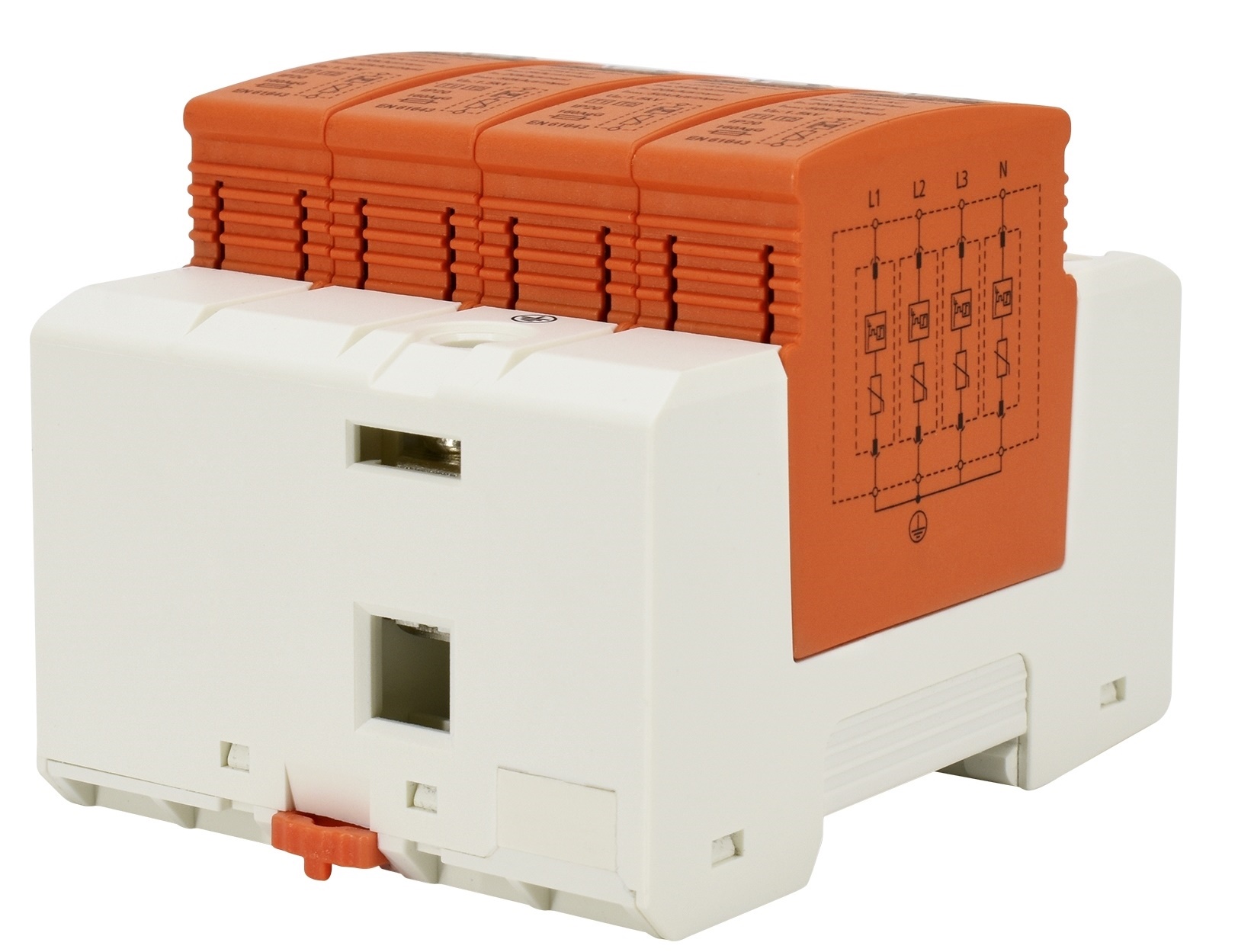

Wymiary urządzenia:
