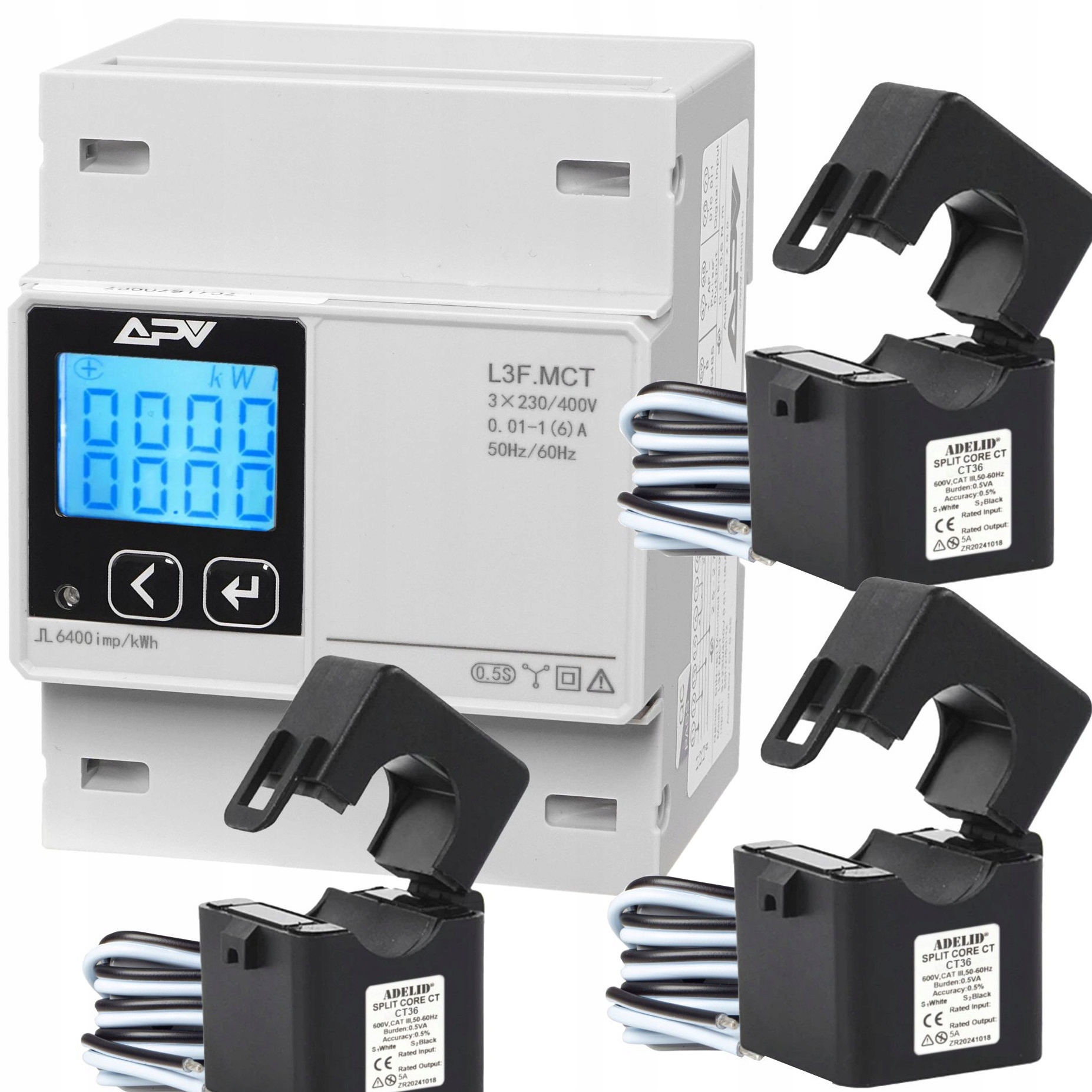

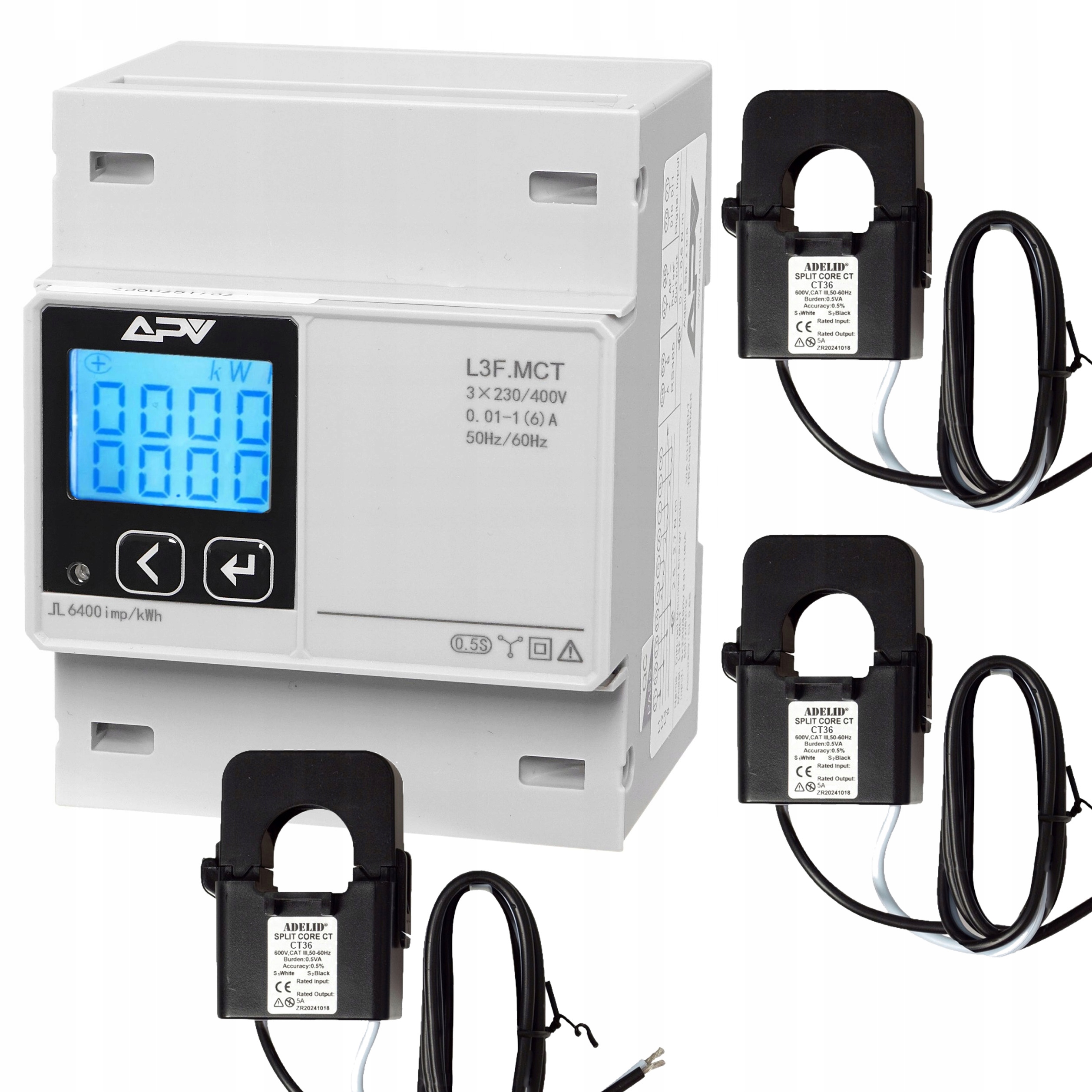

LICZNIK ENERGII L3F.MCT + przekładniki ESCT-T36 300A/5A - 3 szt.

ZESTAW: Trójfazowy licznik energii marki ADELID L3F.MCT Modbus MID V2+ 3x PRZEKŁADNIKI PRĄDOWE  Ø36 MM 300A/5A. MARKI ADELID.

Kod produktu: L3F.MCT+CT36-300X3

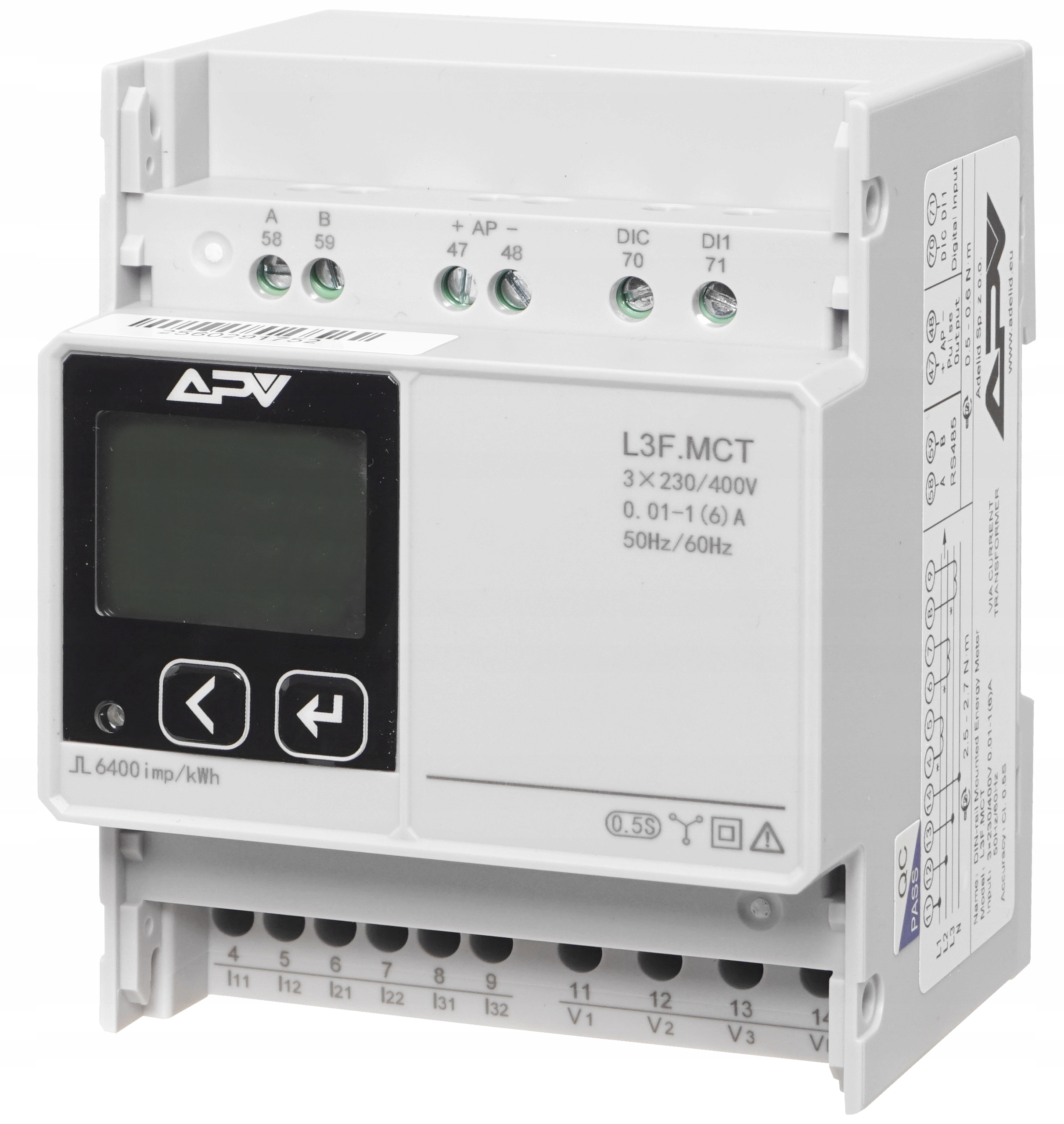

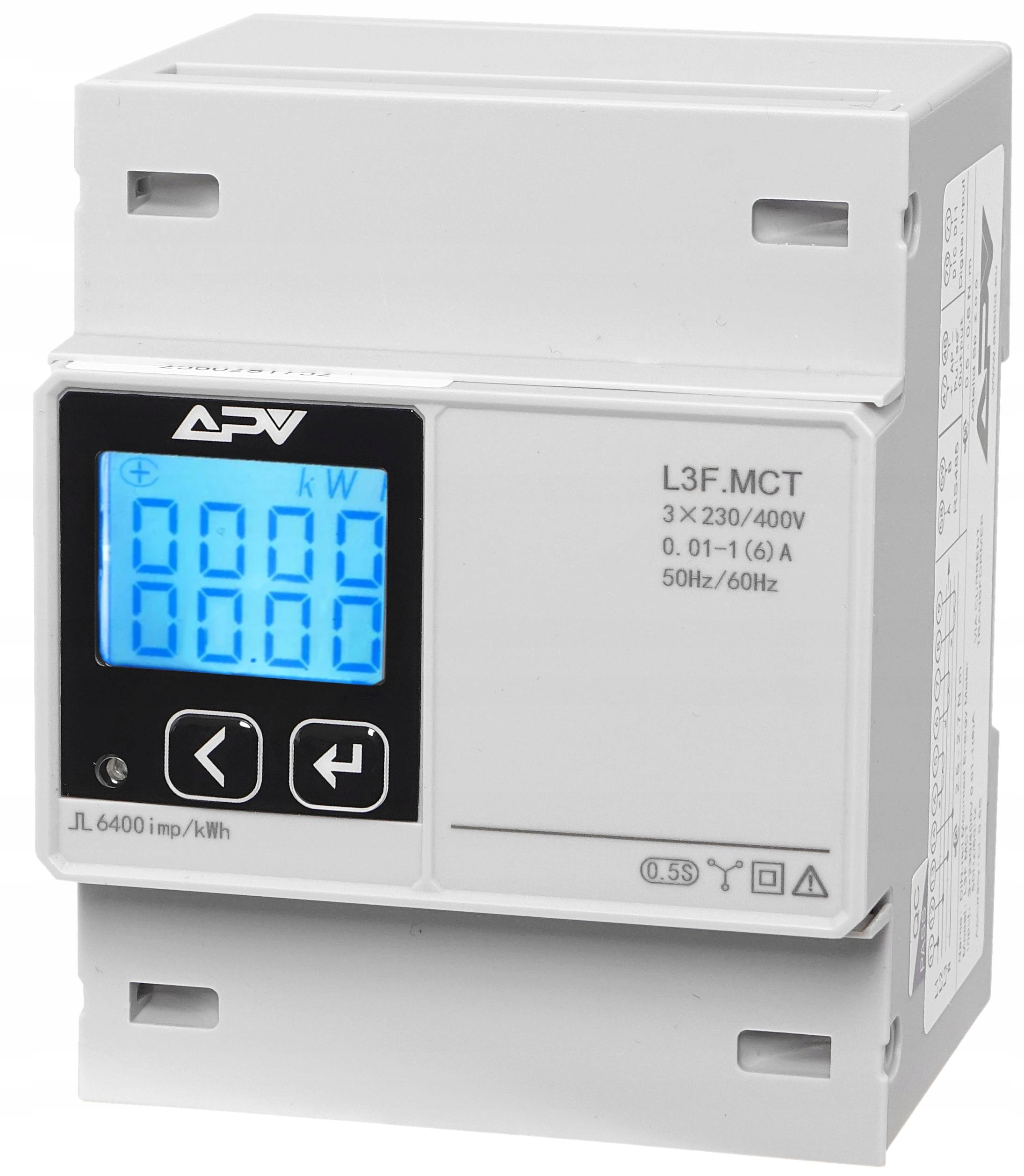

Trojfazowy licznik L3F.MCT jest produkowany z najwyższą jakością i wykorzystuje najnowszy mikroprocesor i technologię.

• Posiada podświetlany na niebiesko wyświetlacz i 16 różnych parametrów pomiarowych.
• Obejmuje to ujemny odczyt mocy. który może również wskazywać na odwrócenie instalacji lub połączenia przekładnika prądowego.
• Dzięki wbudowanym wyjściom impulsowym i RS485 Modbus RTU jest w pełni kompatybilny do integracji z systemami BMS i zdalnym monitoringiem.

● Dane techniczne:

• Napięcie znamionowe (Un): 3x 230/400 V AC.
• Napięcie robocze: 80% - 120% Un.
• Możliwości izolacji.
• Napięcie AC wytrzymuje 4KV przez 1 minutę.
• Wytrzymałość napięcia impulsowego: 6kV-1.2µS.
• Prąd znamionowy (Ib): 0.05-5(6)A.
• Wejście: 5A CT lub 333mV CT.
• Zakres prądu roboczego: 0.4% Ib-Imax.
• Wytrzymałość na przetężenia: 20 Imax przez 0.01 s.
• Zakres częstotliwości roboczej: 50 lub 60 Hz.
• Pobór mocy na fazę: ≤ 2W/10VA.
• Wyjście impulsowe: 1.
• Konfigurowalne Wyjście impulsowe: 2 3200 imp/kWh.
• Wyświetlacz LCD.
• Maksymalny odczyt: 9999999.9 kWh/kVArh.
• Wbudowane wyjścia impulsowe i RS485 Modbus RTU jest w pełni kompatybilny do integracji z systemami BMS i zdalnym monitoringiem.
• Temperatura pracy: -40℃~+70℃.
• Temperatura składowania: -40℃~+80℃.
• Zgodne z normą: IEC62053-21.
• Ochrona przed wnikaniem pyłu i wody: panel przedni IP51 (wewnątrz).
• Przekładnik prądowy Adelid CT36-300 z dzielonym rdzeniem.

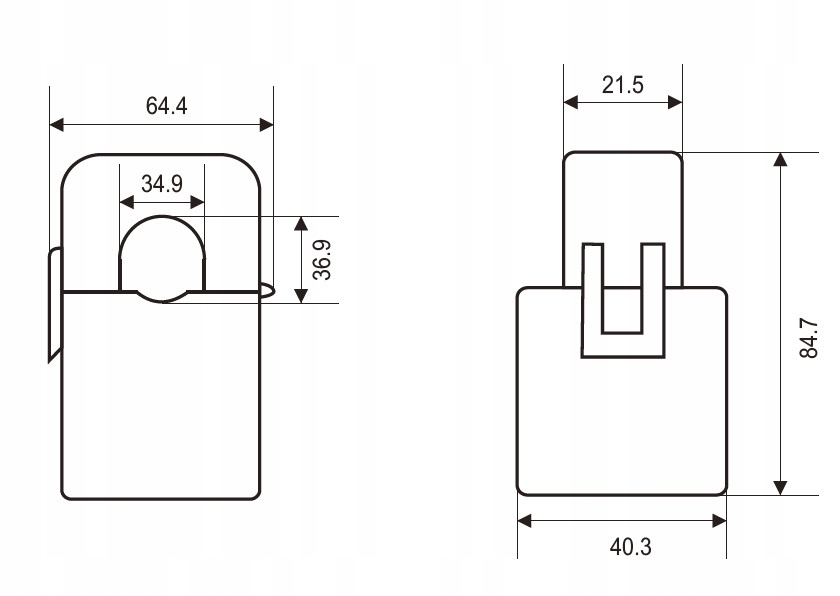

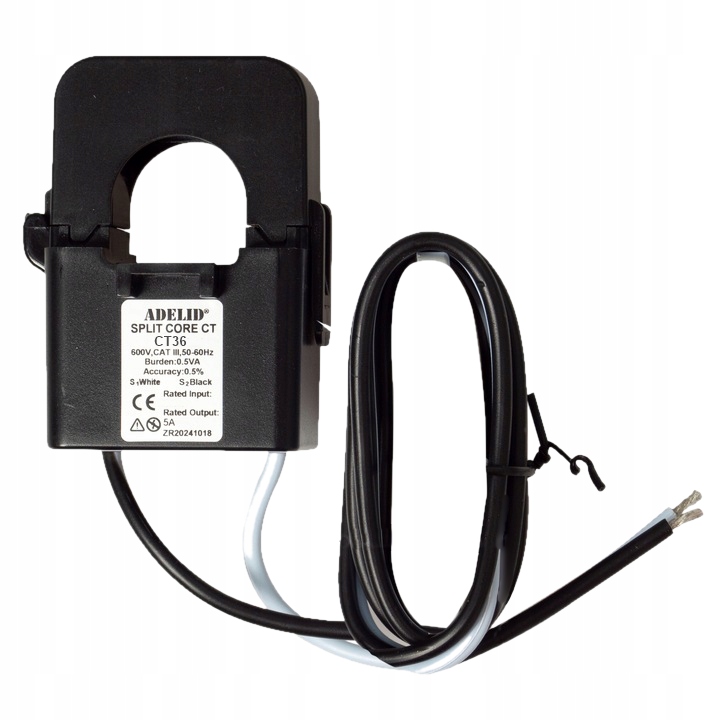

● PRZEKŁADNIK PRĄDOWY Ø36 MM. 300A/5A - 3 szt.

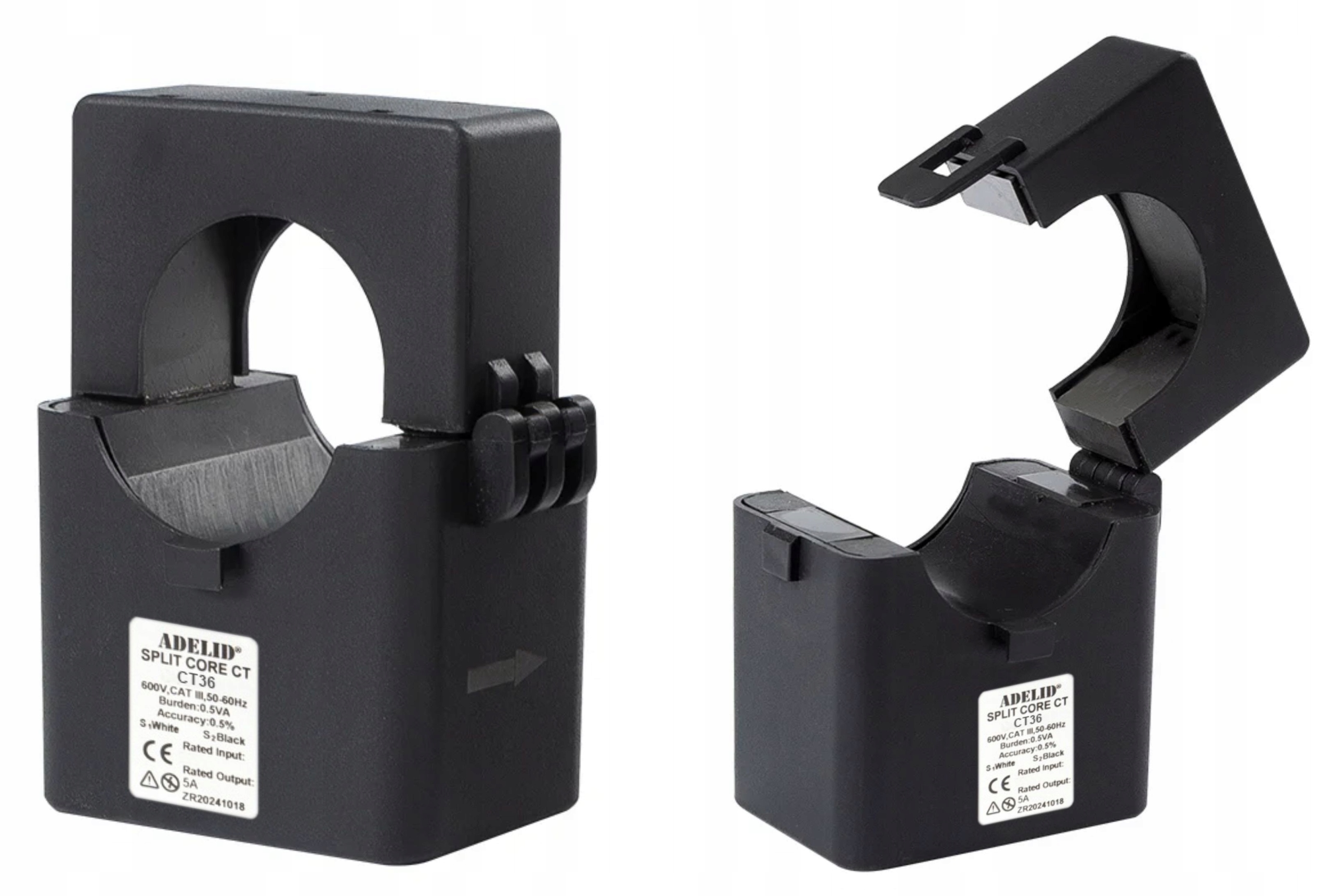

• Seria przekładników prądowych firmy Adelid z dzielonym rdzeniem została zaprojektowana z myślą o szybkiej i łatwej instalacji.
• Konstrukcja przekładników umożliwia bezkontaktowe pomiary prądu poprzez indukcję pola magnetycznego bez konieczności odłączania przewodu pierwotnego od linii i odłączania go w celu zainstalowania przekładnika prądowego.
• Powyższa metoda pozwala na bezpieczniejszy. łatwiejszy i przenośny pomiar prądu.
• Wewnętrzny precyzyjny rezystor obciążenia. w uzwojeniu wtórnym przekładnika prądowego. zapewnia bezpieczne niskie napięcie wyjściowe i umożliwia bezpieczne otwarcie obwodu wtórnego.

Dane techniczne:

• Prąd znamionowy: 300A
• Prąd wyjściowy: 5A
• Średnica otworu: Ø 36 mm
• Długość przewodu: 1 m
• Klasa dokładności: 3
• Dopuszczalne obciążenie: 0.5VA
• Napięcie izolacji: 600V
• Konstrukcja rdzenia: Dzielona (split-core)
• Temperatura pracy: od -20°C do +55°C (wartość orientacyjna)
• Zgodność z normami: IEC/EN (szczegółowe informacje w dokumentacji producenta)

● Pomiar:

• Napięcie fazowe: V1. V2. V3.
• Napięcie linii: V1-2. V2-3. V3-1.
• Prąd: I1. I2. I3. IN.
• Moc czynna: P1. P2. P3. P_total (całkowita moc czynna).
• Moc bierna: Q1. Q2. Q3. Q_total (całkowita moc bierna).
• Moc pozorna: S1. S2. S3. S_Total (całkowita moc pozorna).
• Częstotliwość: Hz.
• Współczynnik mocy: PF.
• Energia czynna: Ep_imp (import energii czynnej). Ep_exp (eksport energii czynnej). Ep_total (całkowita energia czynna).
• Energia bierna: Eq_imp (importowana energia bierna). Eq_exp (eksportowana energia bierna). Eq_total (całkowita energia bierna) energia bierna).
• THD-I i THD-U.
• Maksymalne zapotrzebowanie: MD.

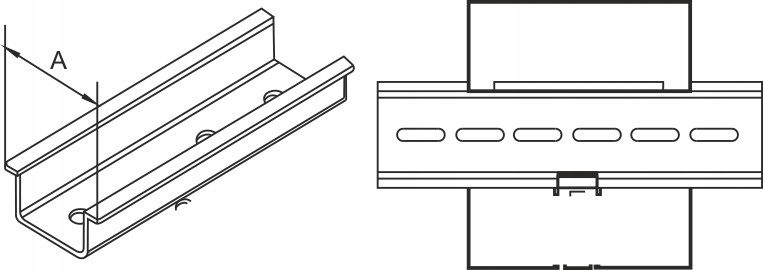

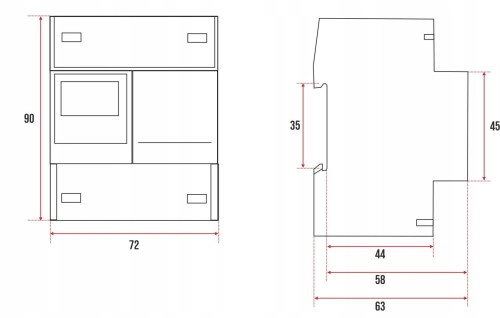

● Montaż na szynie DIN:

A: 35 mm.

NALEŻY PAMIĘTAĆ O WŁAŚCIMYM. ZGODNYM Z INSTRUKCJĄ UŻYTKOWANIU URZĄDZENIA.

• należy używać jedynie narządzi izolowanych. podczas montażu.
• wszystkie prace montażowe należy wykonywać po wyłączeniu napięcia.
• licznik powinien być umieszczony w suchym pomieszczeniu.
• po zamontowaniu licznika należy założyć pokrywy ochronne.
• urządzenie należy chronić przed wstrząsami oraz upadkiem.
