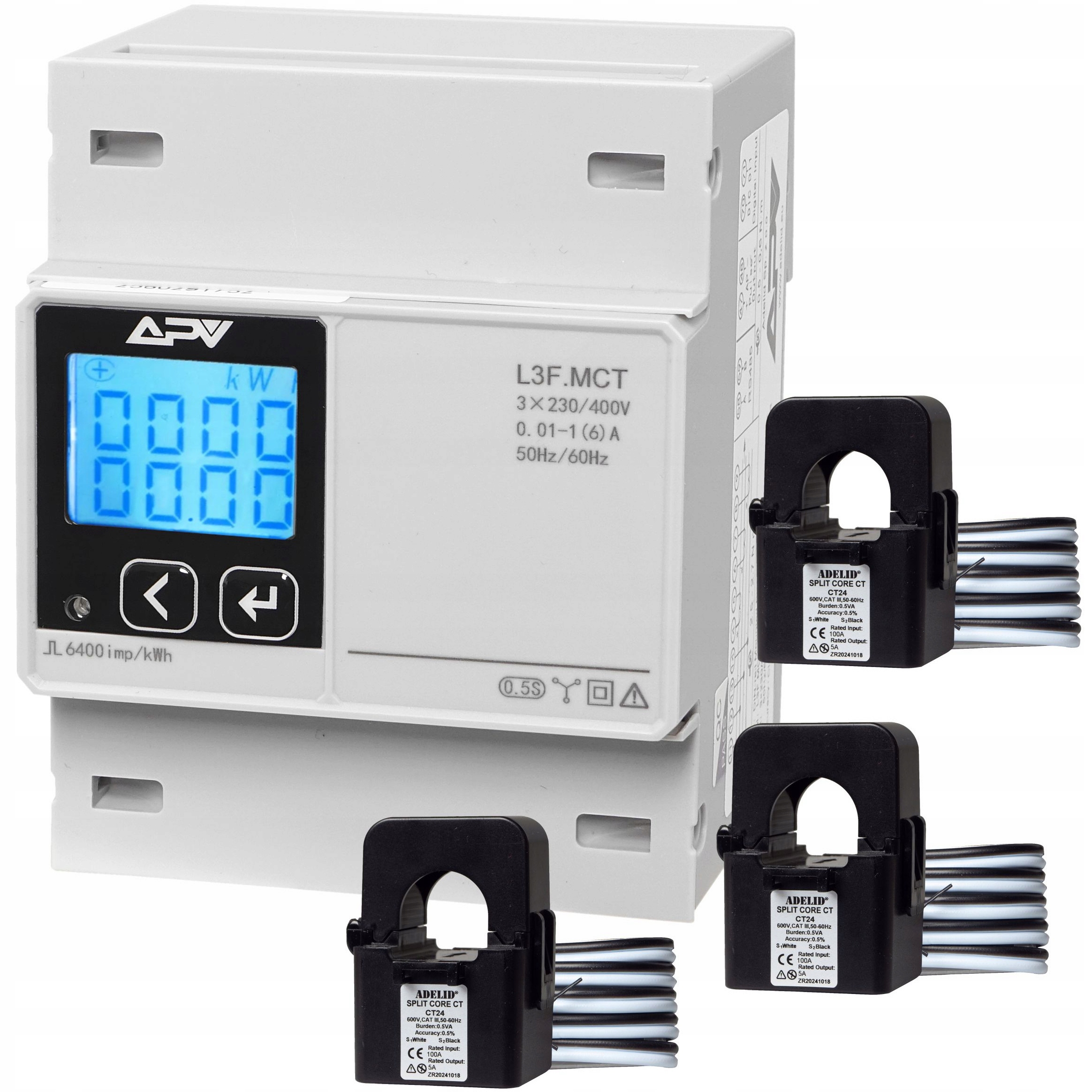

LICZNIK ENERGII DWUKIERUNKOWY 3x PRZEKŁADNIK ESCT FI24 200A/5A Z PRZEWODEM

ZESTAW: MIERNIK TRÓJFAZOWY ENERGII ELEKTRYCZNEJ. LICZNIK DOKONUJĄCY POMIARU DWUKIERUNKOWEGO (POBÓR/ODDANIE). marki ADELID. seria APV + 3x PRZEKŁADNIKI PRĄDOWE ADELID 200A/5A.

Posiada opcję zdalnego odczytu danych. poprzez MODBUS -RS485.

• Kod produktu: L3F.MCT+CT24-200X3
• Marka: Adelid
• Seria: APV

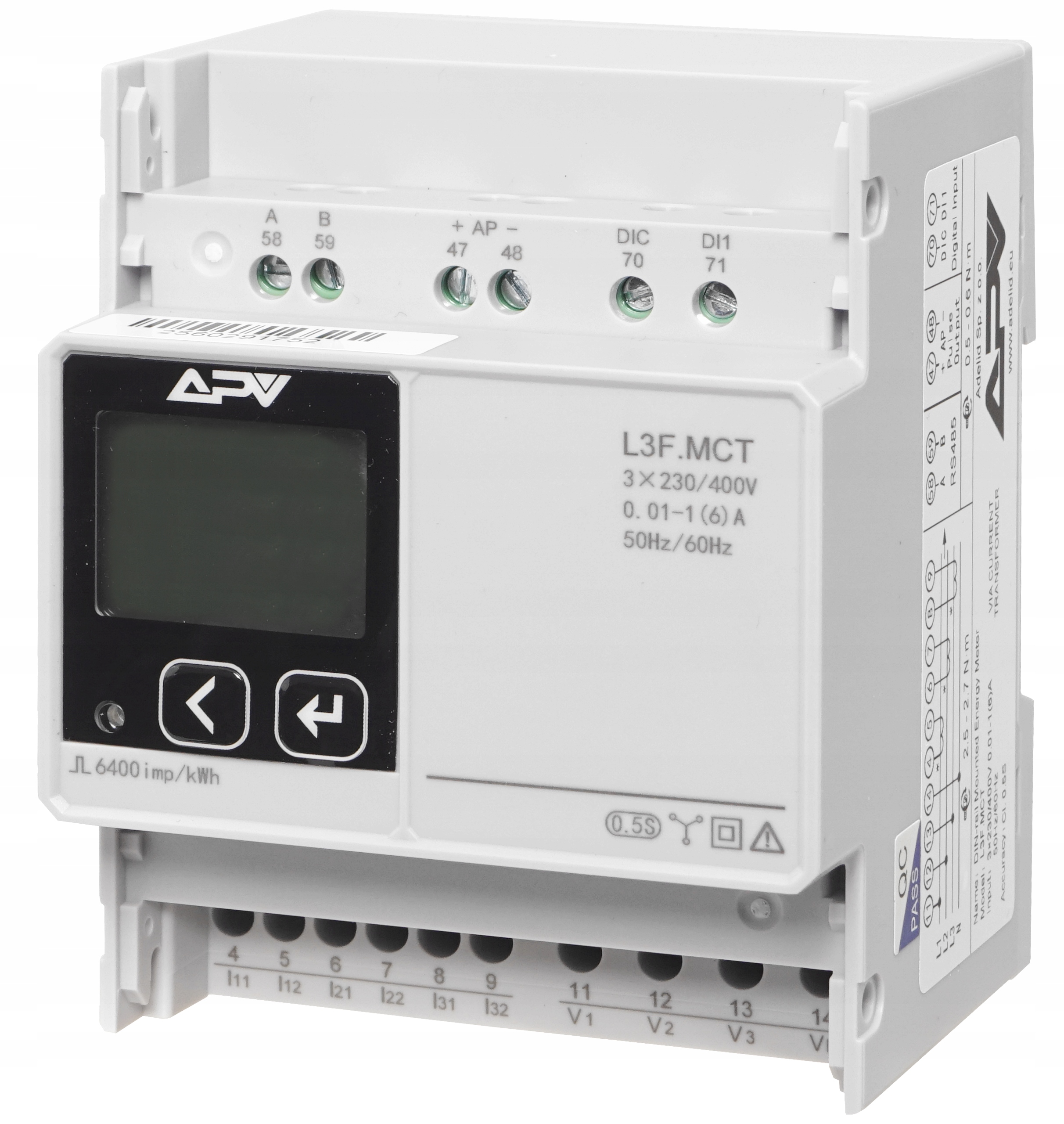

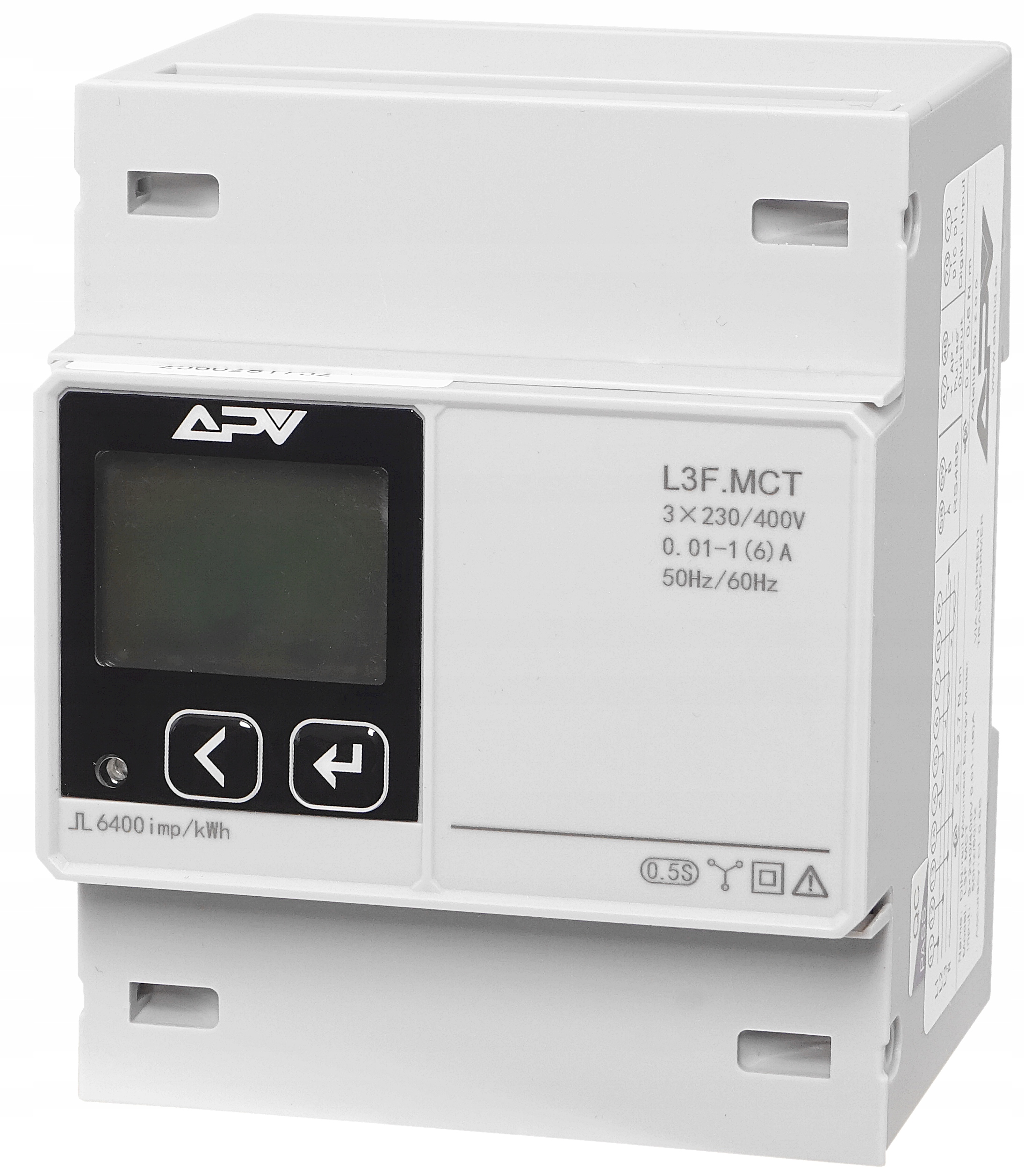

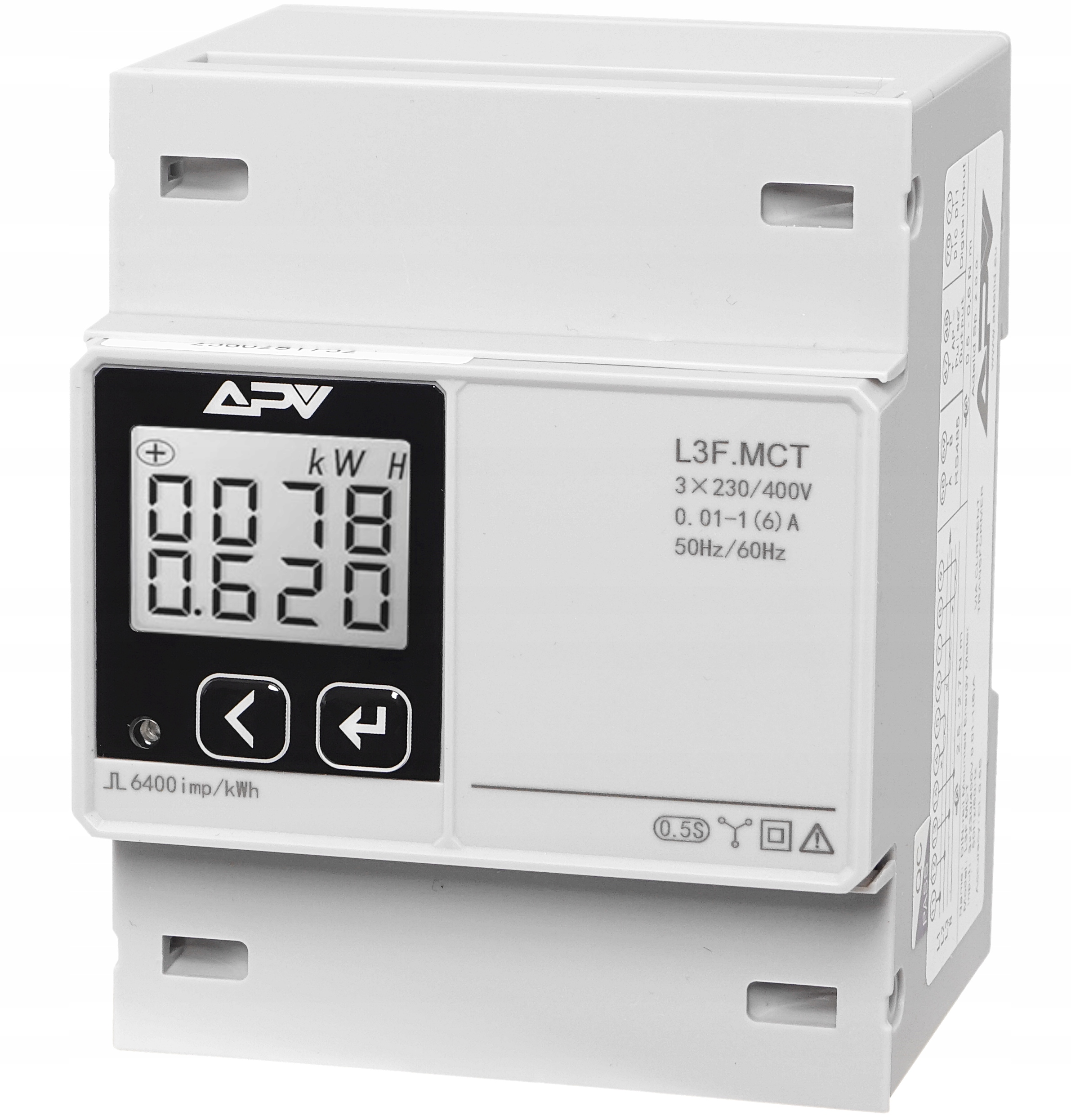

Licznik. miernik trójfazowy z wyświetlaczem LCD. służący do pomiaru i monitorowania zużycia energii elektrycznej sieci trójfazowej. Idealni do sieci fotowoltaicznych.

• Do zastosowań zarówno komercyjnych jak i przemysłowych.
• Mierzy i wskazuje całkowity pobór / oddanie energii aktywnej (kWh) i mocy (W).
• wyposażony jest w duży i czytelny wyświetlacz.

Przeznaczony jest do zdalnego odczytywania pomiarów energii elektrycznej. poprzez magistralę MODBUS RTU (RS485). takich jak:

• napięcie
• natężenie prądu
• prąd czynny
• prąd bierny
• moc pozorna
• współczynnik mocy
• częstotliwość
• wartości maksymalne i minimalne

Pozostałe funkcje pomiarowe urządzenia:

• pomiar dwukierunkowej energii czynnej;
• pomiar dwukierunkowej energii biernej;
• pomiar cztero-kwadrantowej energii biernej;
• moc pozorna;

Dane techniczne:

• Prąd znamionowy (Ib): 0.05-5(6)A.
• Licznik: L3F.MCT-SDM630MCT.
• W zestawie: przekładniki prądowe 3x 200A.
• Wejście: przekładnikowe 5A.
• Zakres prądu roboczego: 0.4% Ib-Imax.
• Częstotliwość: 50/60 Hz
• Zakres napięcia: 0.8Un ～ 1.2Un
• Wyjście impulsowe: gdy aktywne. zakres impulsów（80±20%）ms
• RTC error (błąd pomiarowy): ≤0.5s/day
• Klasa szczelności IP: IP54（obudowa przednia）/ IP20（obudowa tylna）
• Temperatura pracy: (-25～70)℃
• Temperatura przechowywania: (-30～80)℃
• Wilgotność względna: (5～95)% （bez kondensacji).
• Interfejs komunikacji: Port RS485.
• Protokół Modbus-RTU. szybkość transmisji do 9600bps.

Prąd wejściowy:

• Wejście przekładnikowe 5A.

Zużycie energii

• Obwód napięciowy: < 4VA
• Obwód prądowy: < 1VA

Dokładność:

• Prąd napięciowy: klasa 0.2.
• Moc. energia czynna: klasa 0.5S.
• Energia bierna: klasa 2.
• Napięcie znamionowe: 3×220/380V (+/-10%).

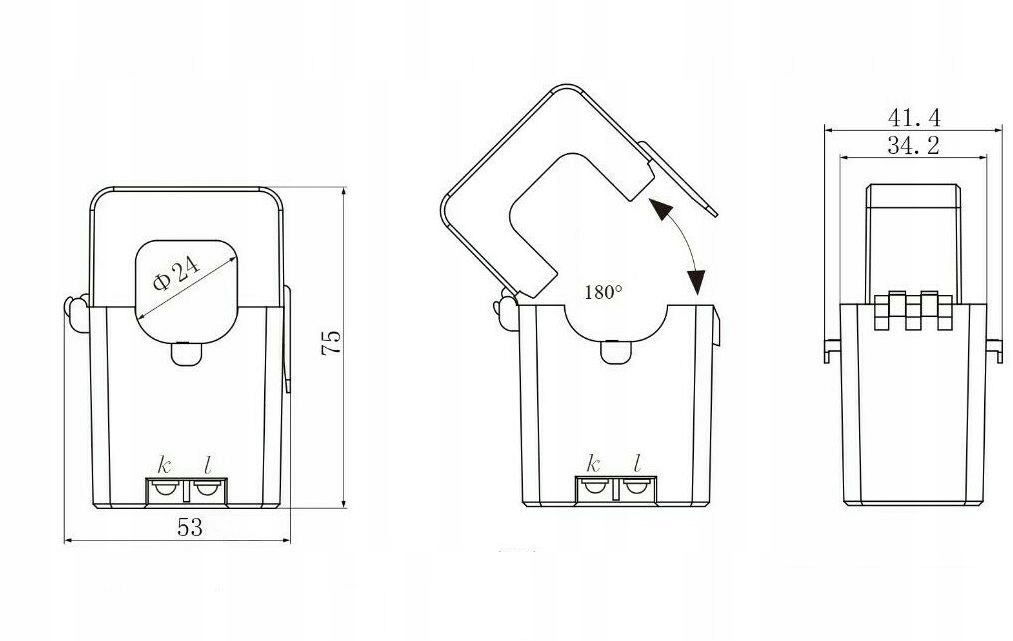

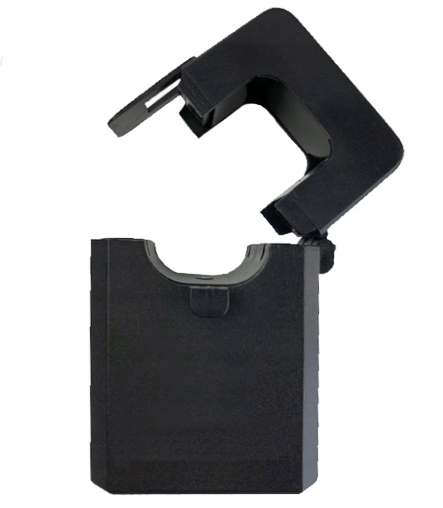

● PRZEKŁADNIK PRĄDOWY 200A/5A - 3 szt.

• Seria przekładników prądowych firmy Adelid z dzielonym rdzeniem została zaprojektowana z myślą o szybkiej i łatwej instalacji.
• Konstrukcja przekładników umożliwia bezkontaktowe pomiary prądu poprzez indukcję pola magnetycznego bez konieczności odłączania przewodu pierwotnego od linii i odłączania go w celu zainstalowania przekładnika prądowego.
• Powyższa metoda pozwala na bezpieczniejszy. łatwiejszy i przenośny pomiar prądu.
• Wewnętrzny precyzyjny rezystor obciążenia. w uzwojeniu wtórnym przekładnika prądowego. zapewnia bezpieczne niskie napięcie wyjściowe i umożliwia bezpieczne otwarcie obwodu wtórnego.

Dane techniczne:

• Prąd znamionowy: 200A
• Prąd wyjściowy: 5A
• Średnica otworu: Ø 24 mm
• Długość przewodu: 1 m
• Klasa dokładności: 3
• Dopuszczalne obciążenie: 0.5VA
• Napięcie izolacji: 600V
• Konstrukcja rdzenia: Dzielona (split-core)
• Temperatura pracy: od -20°C do +55°C (wartość orientacyjna)
• Zgodność z normami: IEC/EN (szczegółowe informacje w dokumentacji producenta)

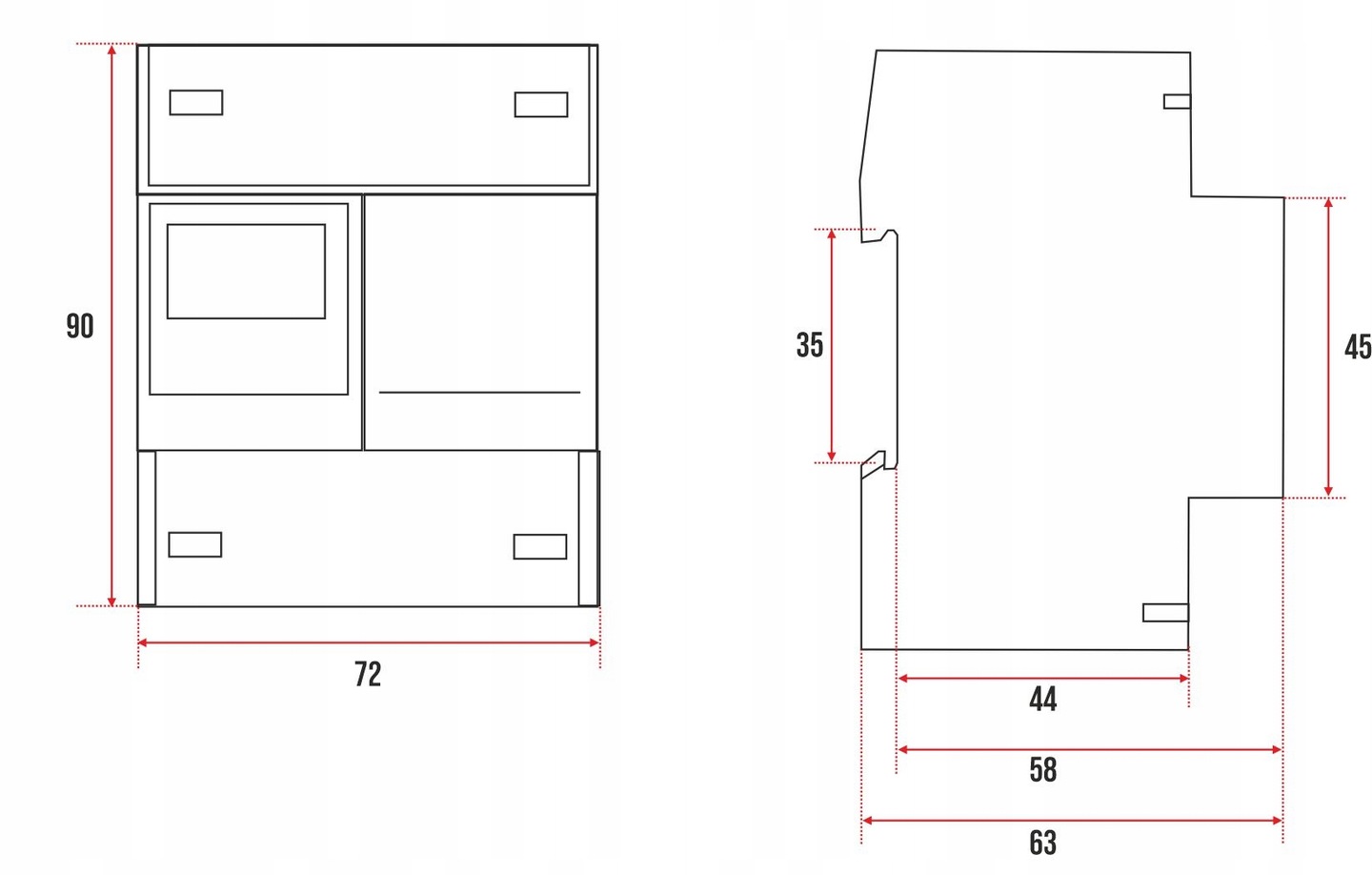

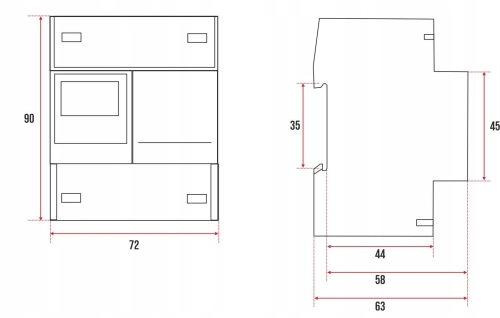

Wymiary urządzenia:

• wys: 90 mm.
• szer: 72 mm (4 moduły).
• gł. całkowita: 63 mm.

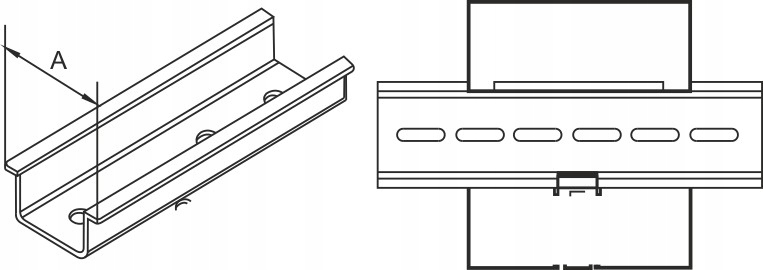

● Montaż na szynie DIN:

A: 35 mm.
