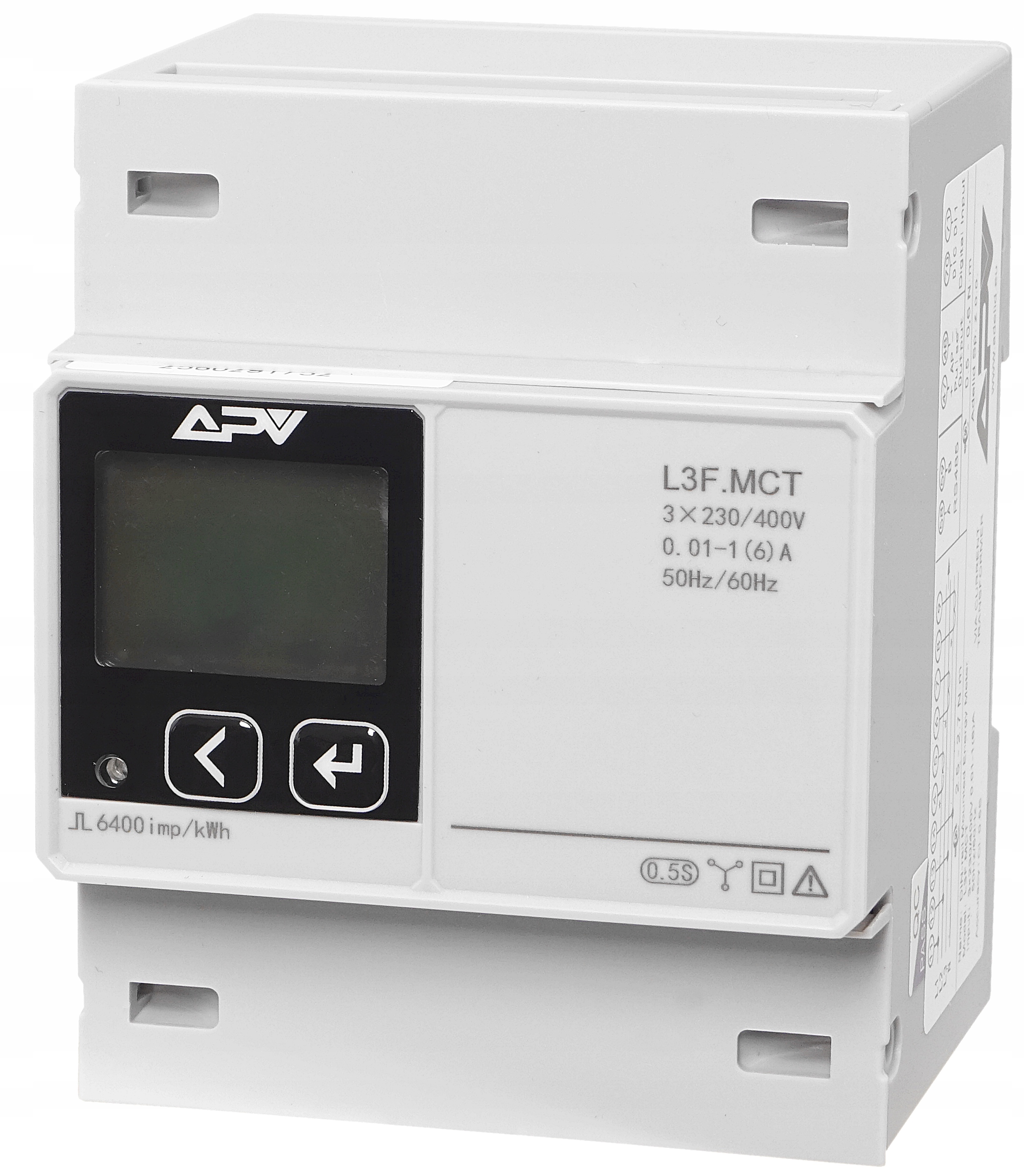

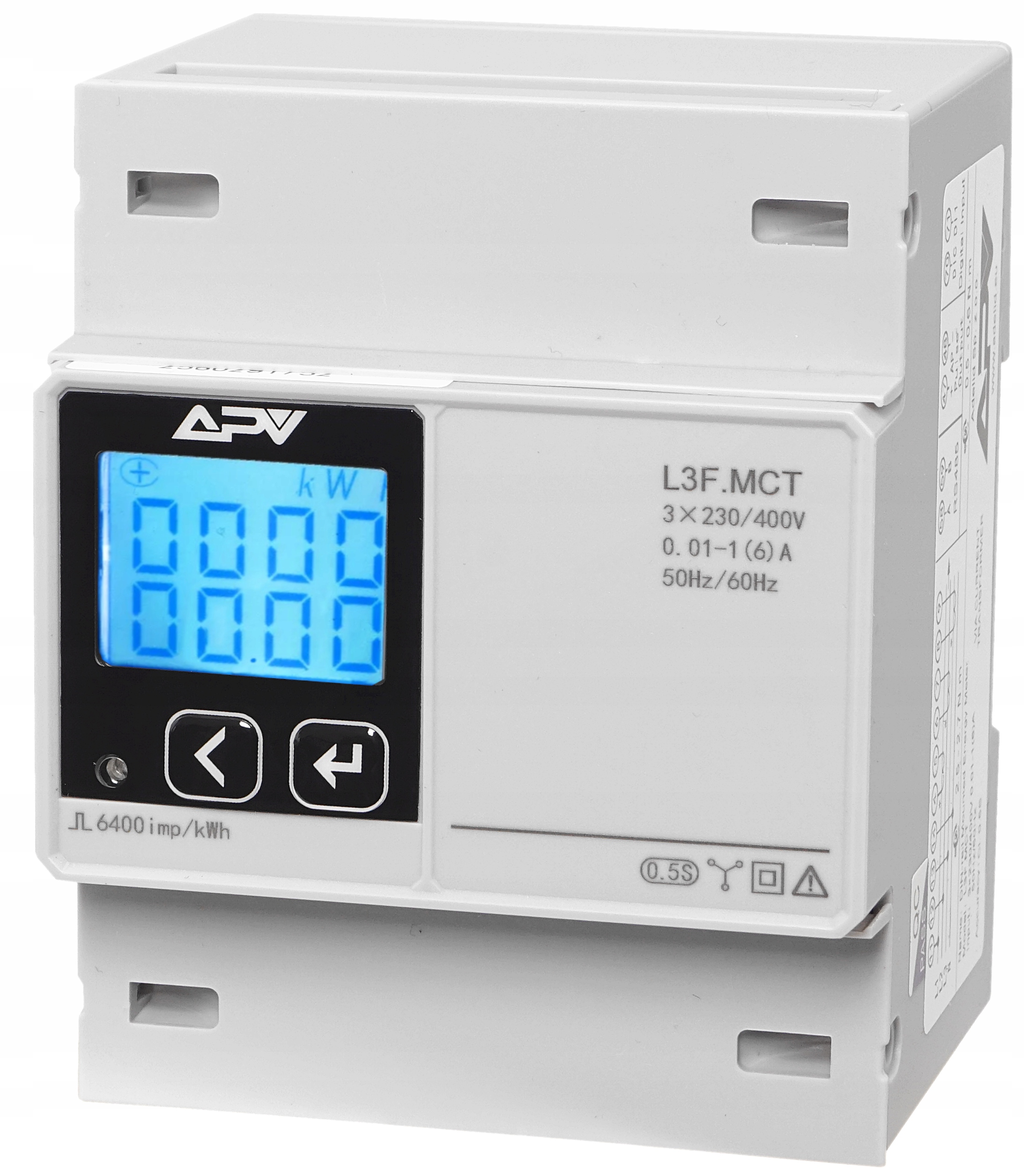

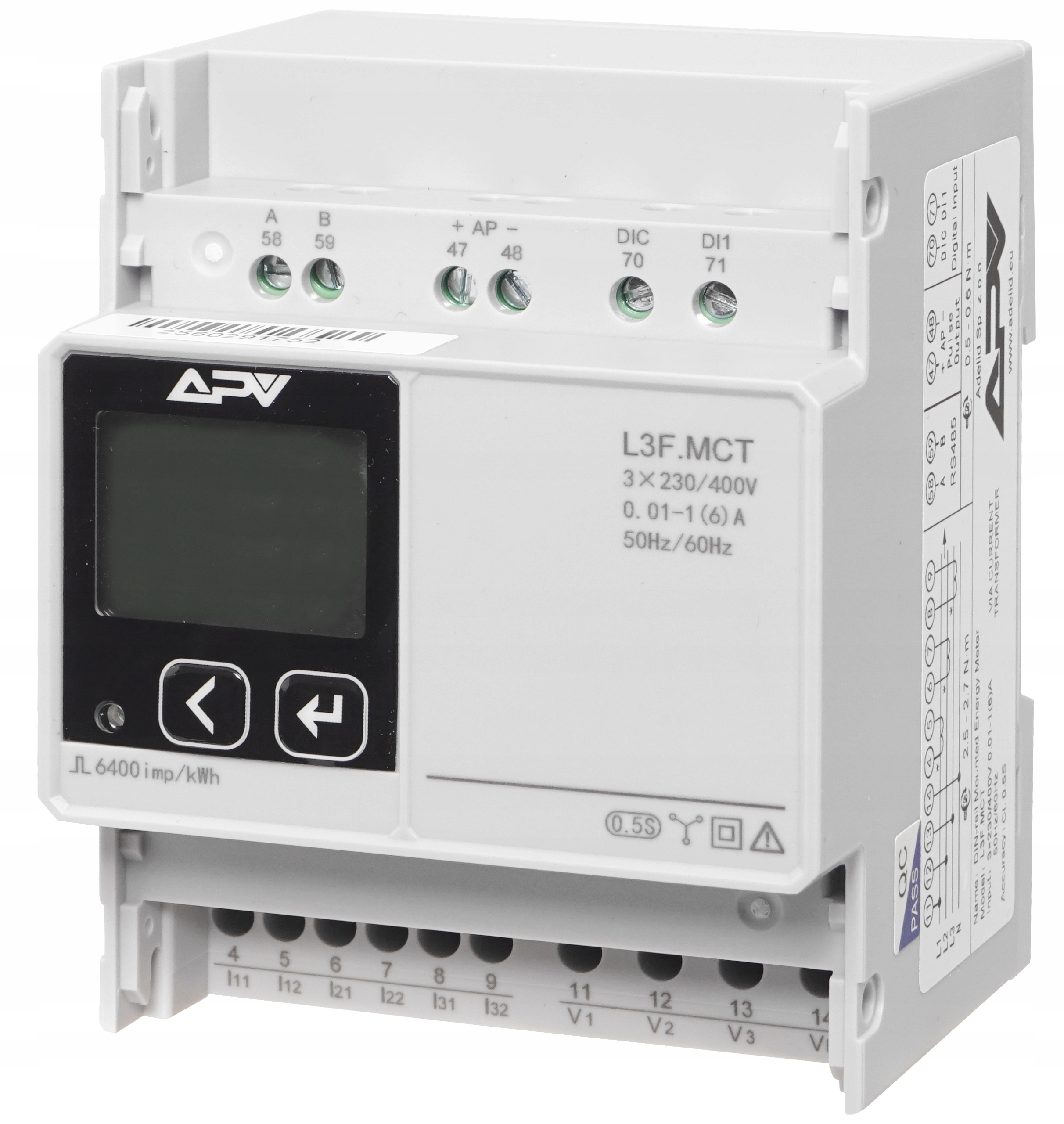

LICZNIK ENERGII APV 3F PRZEKŁADNIKOWY MODBUS RS485 NA PRZEKŁADNIKI 100-600A

MIERNIK TRÓJFAZOWY ENERGII ELEKTRYCZNEJ. LICZNIK DOKONUJĄCY POMIARU DWUKIERUNKOWEGO (POBÓR/ODDANIE). PRZEKŁADNIKOWY. MARKI ADELID.

Pomiar półpośredni. za pomocą przekładników. NA SZYNĘ DIN. 3-fazowy

Posiada opcję zdalnego odczytu danych. poprzez MODBUS -RS485.

• Kod produktu: L3F.MCT
• Marka: Adelid
• Seria: APV

● L3F.MCTwykorzystuje najnowszy mikroprocesor i technologię.

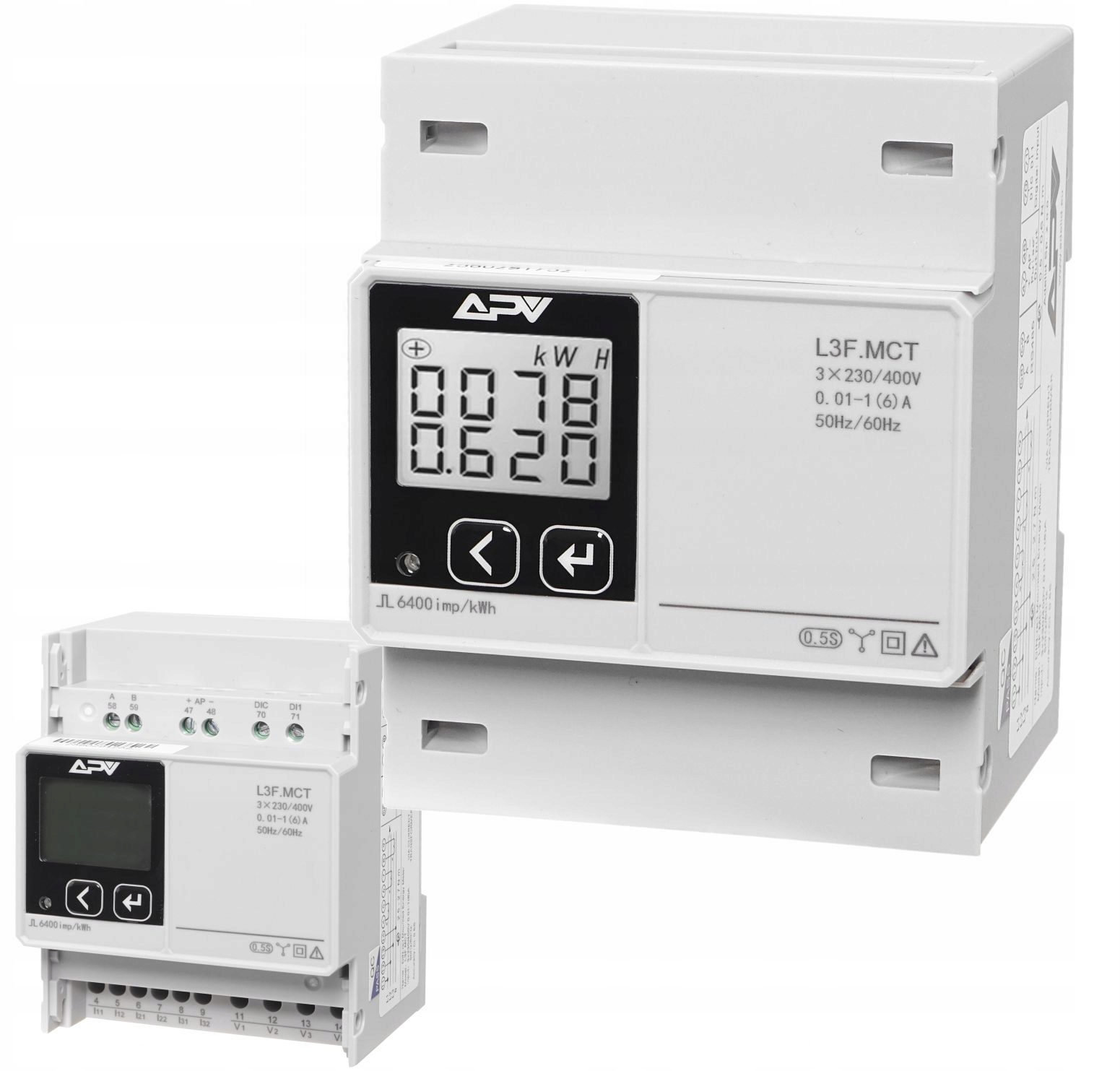

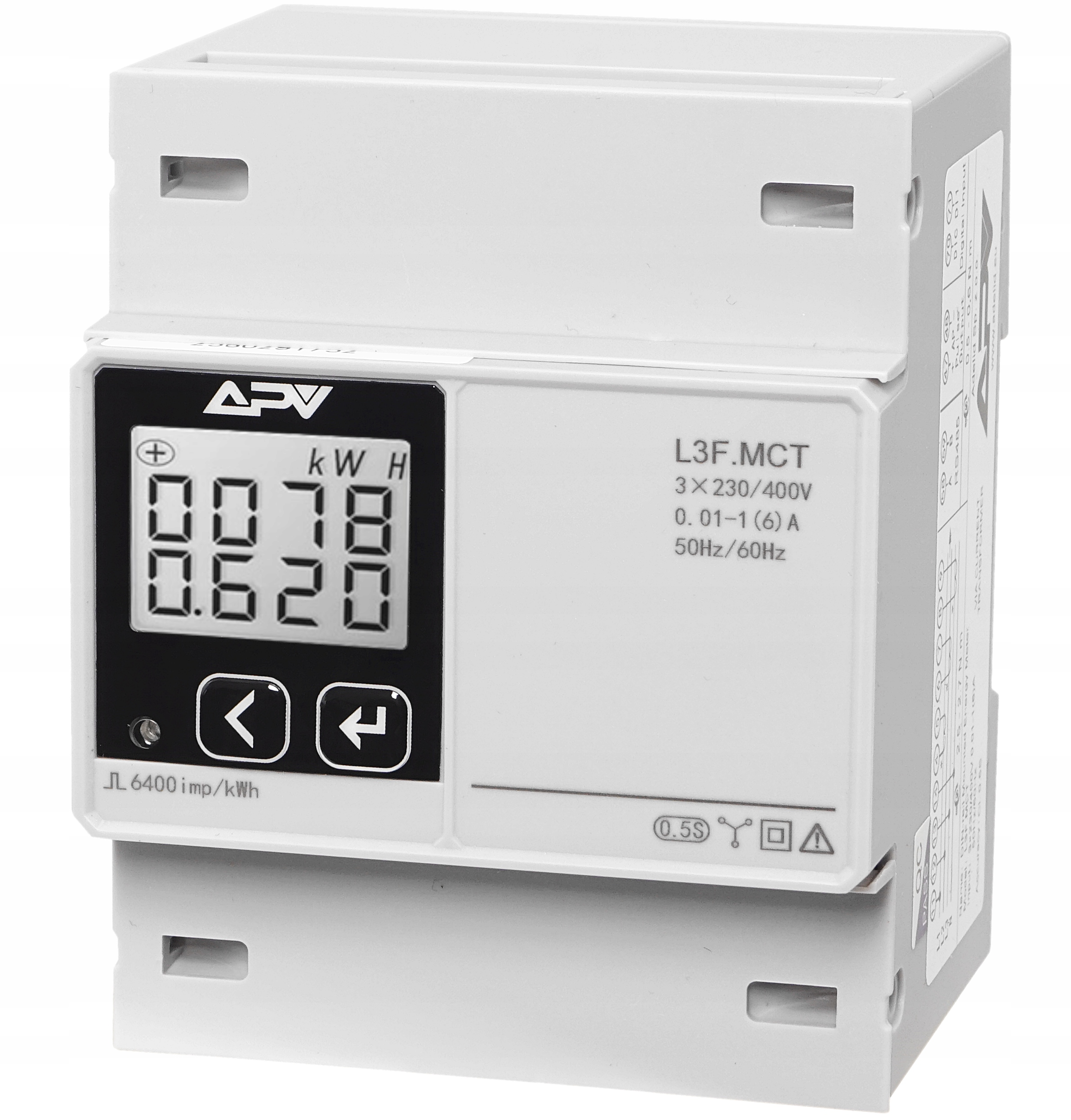

• Posiada podświetlany na niebiesko wyświetlacz i 16 różnych parametrów pomiarowych.
• Obejmuje to ujemny odczyt mocy. który może również wskazywać na odwrócenie instalacji lub połączenia przekładnika prądowego.
• Dzięki wbudowanym wyjściom impulsowym i RS485 Modbus RTU jest w pełni kompatybilny do integracji z systemami BMS i zdalnym monitoringiem.
• Możliwość zastosowania w systemach fotowoltaicznych.

❗Licznik L3F z pomiarem półpośrednim - należy do niego dokupić przekładniki CT24 lub CT36.❗

Przekładniki CT24. CT36 dostępne na naszych pozostałych ofertach.

● Pomiar:

• Napięcie fazowe: V1. V2. V3.
• Napięcie linii: V1-2. V2-3. V3-1.
• Prąd: I1. I2. I3. IN.
• Moc czynna: P1. P2. P3. P_total (całkowita moc czynna).
• Moc bierna: Q1. Q2. Q3. Q_total (całkowita moc bierna).
• Moc pozorna: S1. S2. S3. S_Total (całkowita moc pozorna).
• Częstotliwość: Hz.
• Współczynnik mocy: PF.
• Energia czynna: Ep_imp (import energii czynnej). Ep_exp (eksport energii czynnej). Ep_total (całkowita energia czynna).
• Energia bierna: Eq_imp (importowana energia bierna). Eq_exp (eksportowana energia bierna). Eq_total (całkowita energia bierna) energia bierna).
• THD-I i THD-U.
• Maksymalne zapotrzebowanie: MD.

● Dane techniczne:

• Prąd znamionowy (Ib): 0.05-5(6)A.
• Wejście: przekładnikowe 5A.
• Zakres prądu roboczego: 0.4% Ib-Imax.
• Częstotliwość: 50/60 Hz
• Zakres napięcia: 0.8Un ～ 1.2Un
• Wyjście impulsowe: gdy aktywne. zakres impulsów（80±20%）ms
• RTC error (błąd pomiarowy): ≤0.5s/day
• Klasa szczelności IP: IP54（obudowa przednia）/ IP20（obudowa tylna）
• Temperatura pracy: (-25～70)℃
• Temperatura przechowywania: (-30～80)℃
• Wilgotność względna: (5～95)% （bez kondensacji).
• Interfejs komunikacji: Port RS485.
• Protokół Modbus-RTU. szybkość transmisji do 9600bps.

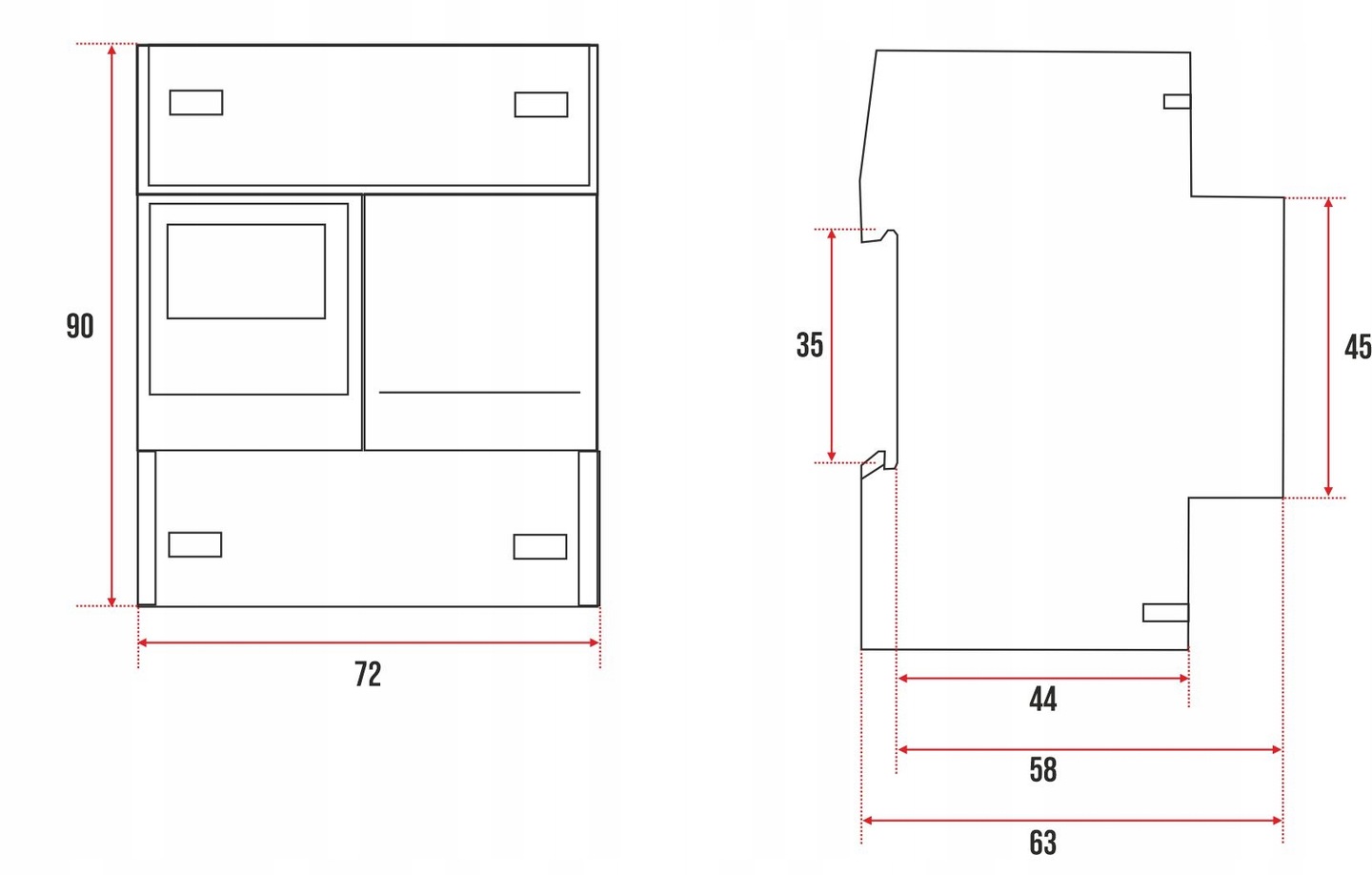

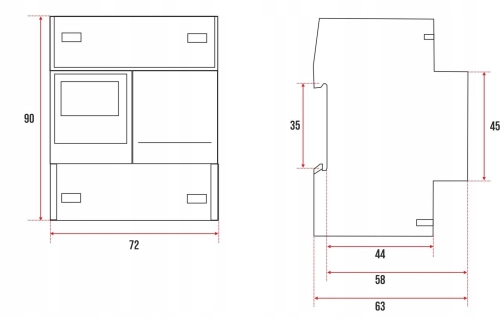

● Wymiary urządzenia:

• wys: 90 mm.
• szer: 72 mm (4 moduły).
• gł. całkowita: 63 mm.

● Prąd wejściowy:

• Wejście przekładnikowe 5A.

● Zużycie energii

• Obwód napięciowy: < 4VA
• Obwód prądowy: < 1VA

● Dokładność:

• Prąd napięciowy: klasa 0.2.
• Moc. energia czynna: klasa 0.5S.
• Energia bierna: klasa 2.
• Napięcie znamionowe: 3×220/380V (+/-10%).

● Montaż na szynie DIN:

A: 35 mm.

● Należy pamiętać o właściwym. zgodnym z instrukcją użytkowaniu urządzenia.

• należy używać jedynie narządzi izolowanych. podczas montażu.
• wszystkie prace montażowe należy wykonywać po wyłączeniu napięcia.
• licznik powinien być umieszczony w suchym pomieszczeniu.
• po zamontowaniu licznika należy założyć pokrywy ochronne.
• urządzenie należy chronić przed wstrząsami oraz upadkiem.
