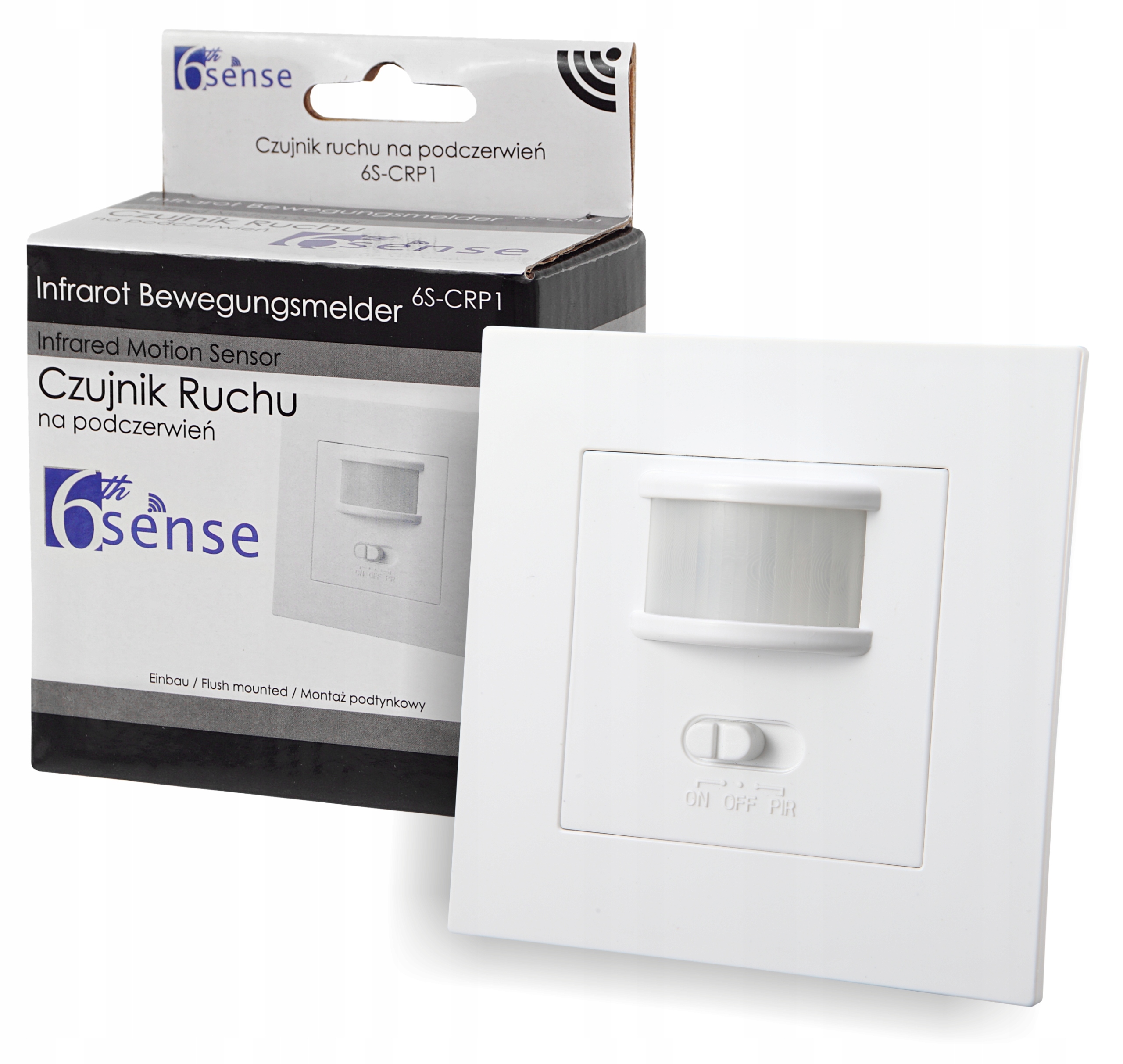

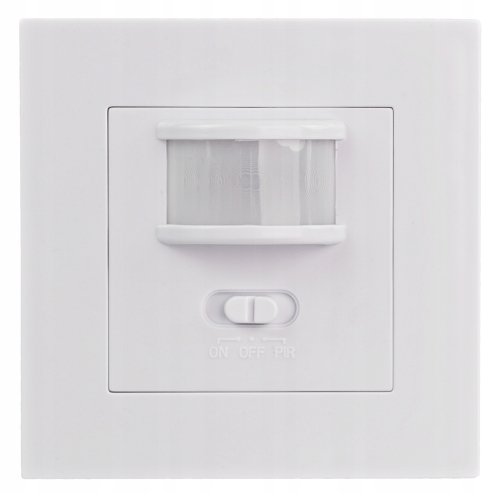

CZUJNIK RUCHU NA PODCZERWIEŃ PIR, DO PUSZKI, marki 6thSENSE

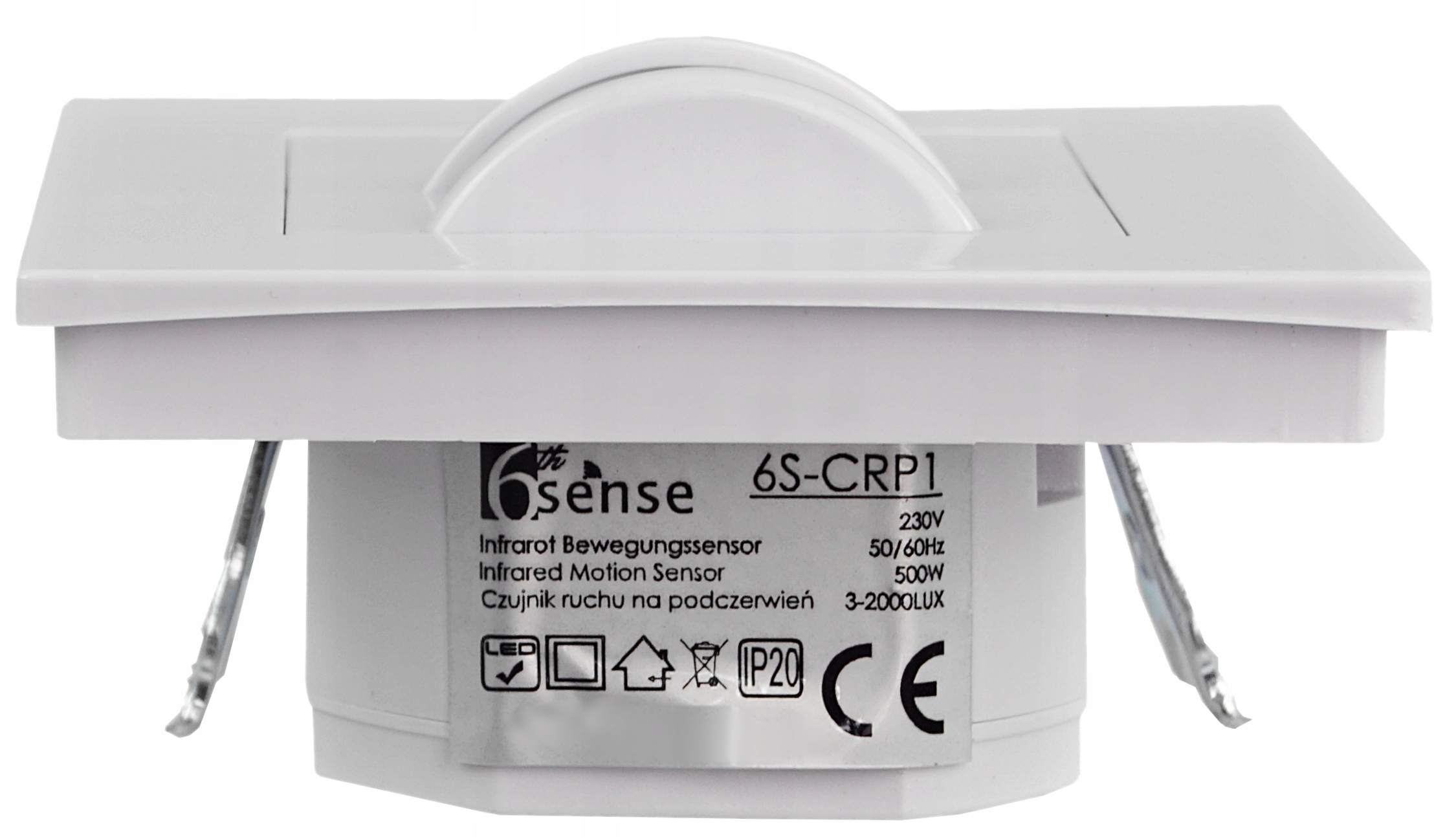

KOD PRODUKTU: 6S-CRP1

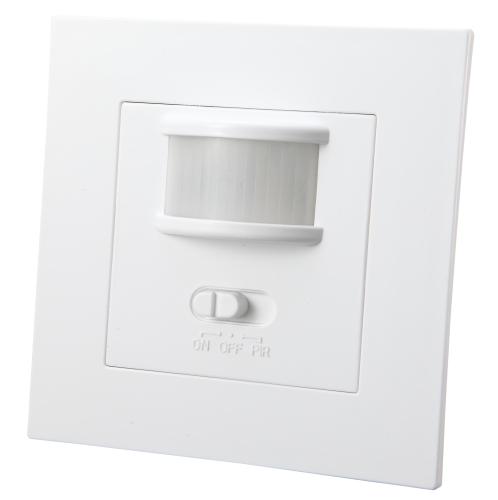

Czujnik ruchu - włącznik podtynkowy PIR 160°.

Posiada czuły detektor podczerwieni.

• Bezpieczeństwo, trwałość energooszczędność oraz wysoka jakość wykonania.
• Służy do sterowania automatycznego oświetleniem lub innymi odbiornikami elektrycznymi przy jednoczesnej oszczędności energii elektrycznej. Jego zadanie polega na załączaniu i rozłączaniu obwodu elektrycznego jeżeli czujka wychwyci ruch. Konstrukcja pozwala całkowicie wyeliminować obsługę zewnętrzną.
• Urządzenie może działać jako zwykły włącznik, przy wykorzystaniu przełącznika ON/OFF, a także jako automatyczny detektor, działający z czujnikiem ruchu.
• Urządzenie posiada możliwość regulacji czasu świecenia oraz możliwość ustawienia poziomu natężenia oświetlenia otoczenia, przy którym urządzenie pracuje.
• Urządzenie można zainstalować w puszce ściennej Ø60 mm.

DANE TECHNICZNE:

• Typ czujnika: PIR (podczerwień),
• Światłoczułość: 3-2000 LUX,
• Kąt widzenia: 160°,
• Zasięg detekcji: max 9 m,
• Stopień ochrony: IP20,
• Napięcie: 220 - 250V/AC; 50Hz,
• Pobór mocy: 0,5 W,
• Max. obciążenie: 500 W (200 W dla LED),
• Min. obciążenie: 1W (5W dla LED),

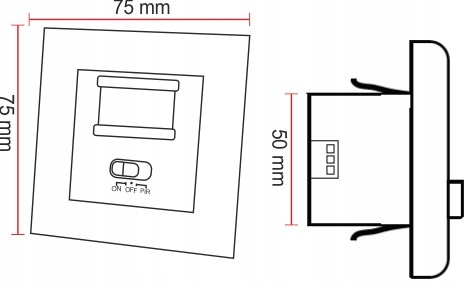

• Wymiary: 75 / 75 / 50 [mm],
• Instalacja: 1,0 - 1,8 m,
• Temperatura pracy: - 20 ~ +40 C°,
• Wilgotność pracy: <93%RH,
• Zakres regulacji TIME: min: min: 10 sek. ± 3 sek.; max: 7 min. ± 2 min,
• Wymiary otworu montażowego: 60 mm.

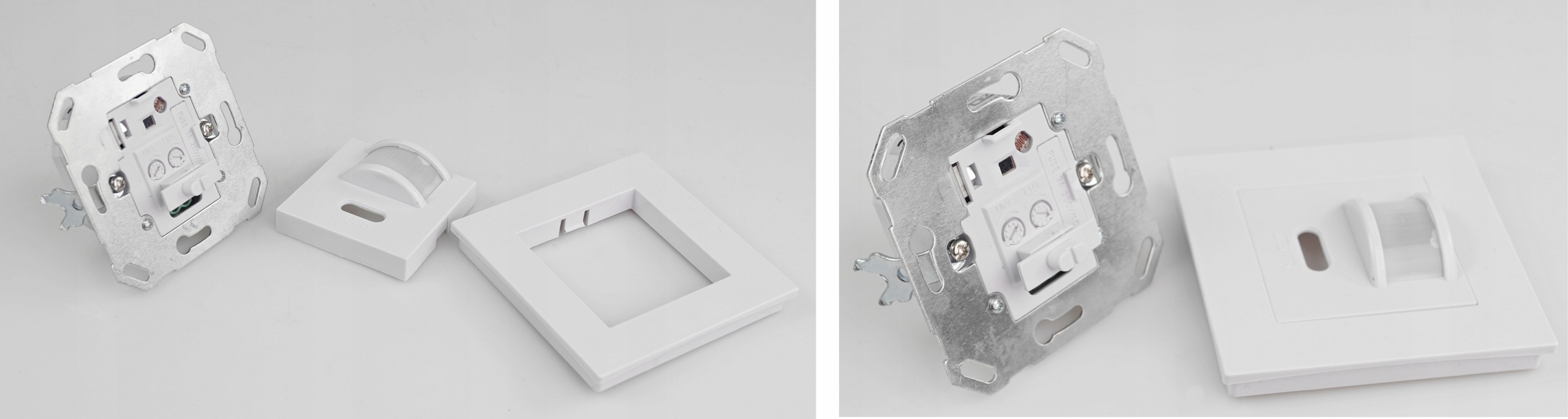

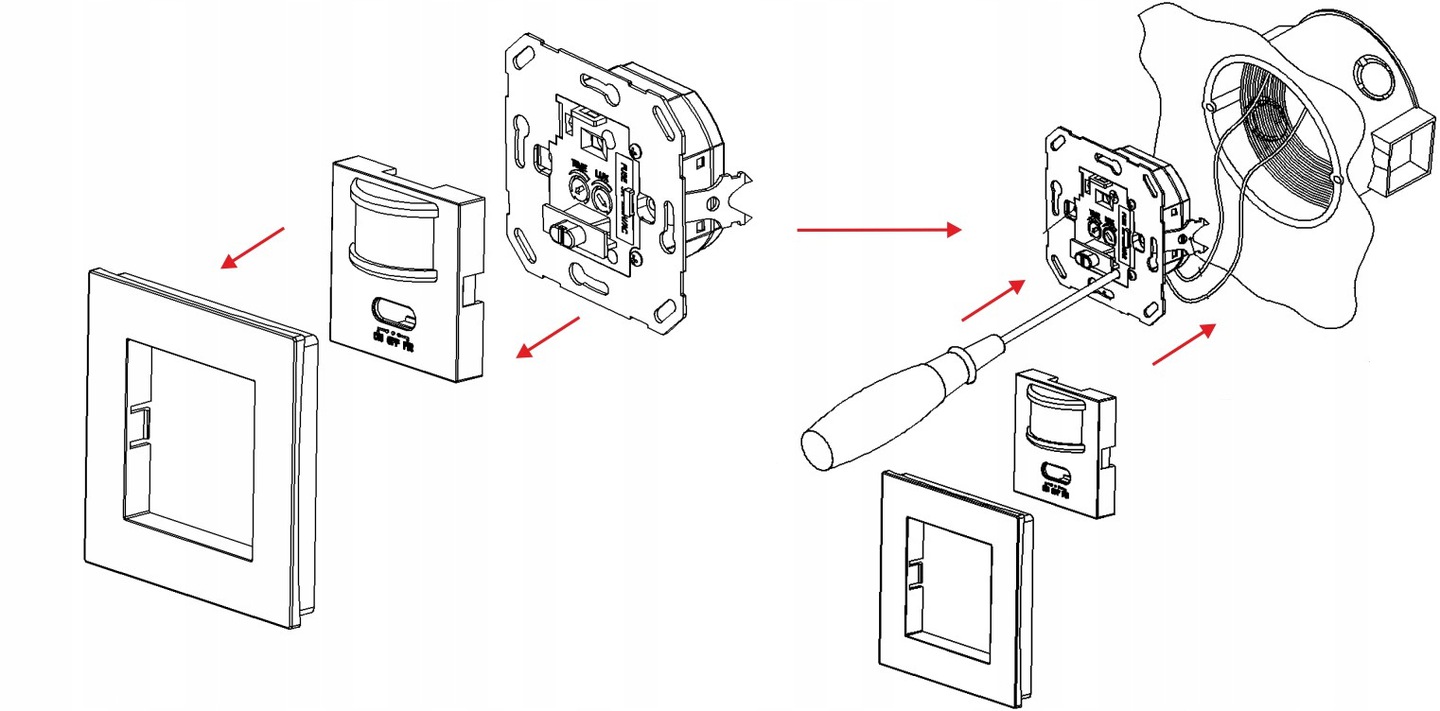

MONTAŻ CZUJNIKA:

Urządzenie do montażu wewnętrznego, podtynkowego, IP20.

UWAGA:

• Montażu powinna dokonać osoba posiadająca odpowiednie kwalifikacje,
• Przed urządzeniem nie powinno umieszczać się przedmiotów mogących zakłócać poprawną prace urządzenia,
• Należy unikać instalacji w pobliżu urządzeń grzewczych i klimatyzacyjnych,
• Należy unikać kierowania detektora w stronę obiektów o silnie odblaskowych powierzchniach, takich jak lustra itp,
• Dla bezpieczeństwa nie otwierać urządzenia po podłączeniu do zasilania.

Należy pamiętać, aby regulacji (pokrętłami LUX, SENS lub TIME), dokonywać, gdy urządzenie jest wyłączone z sieci. W innym przypadku, urządzenie może nie działać prawidłowo.

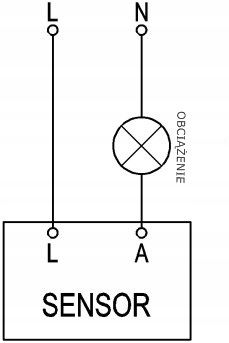

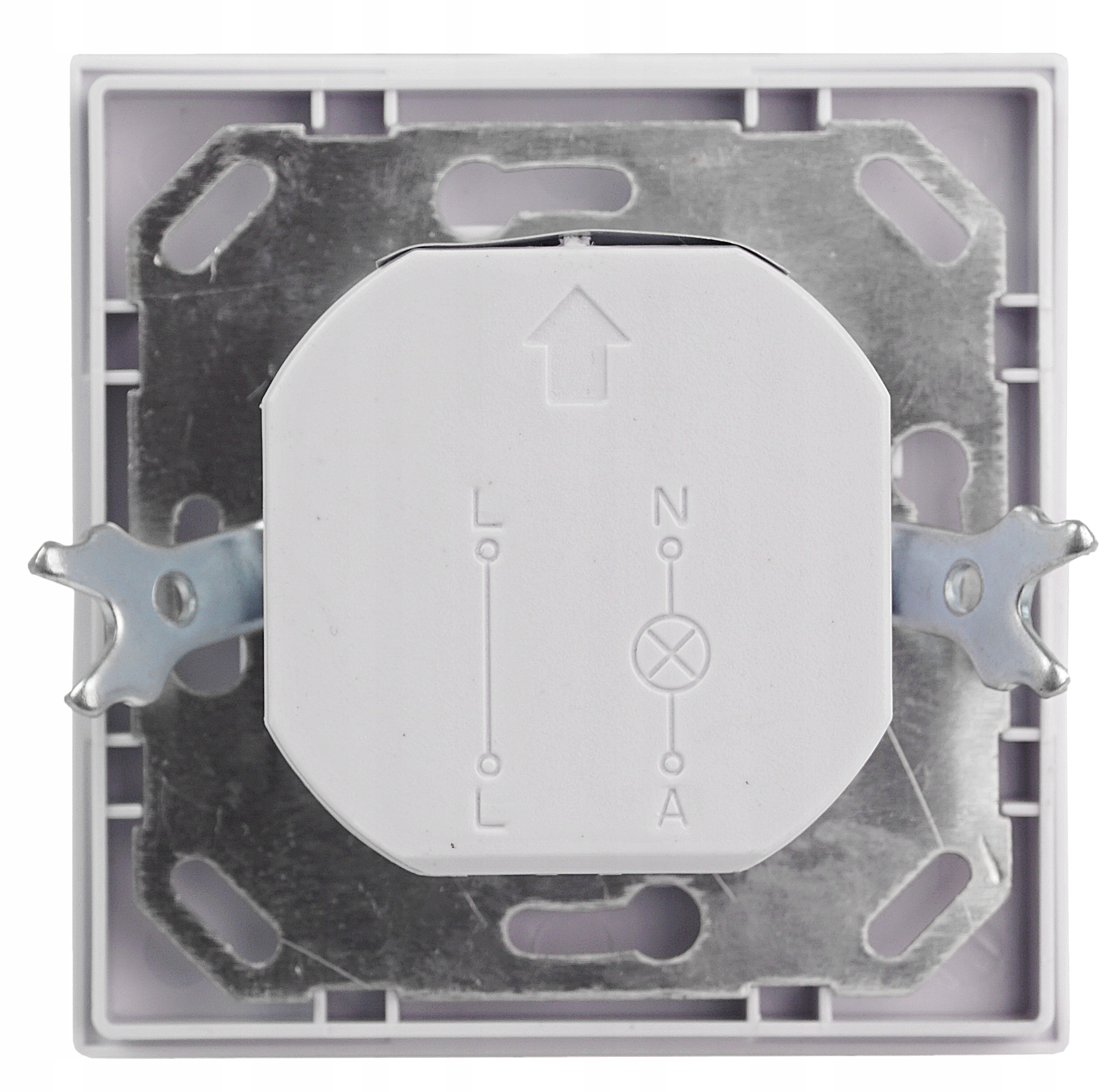

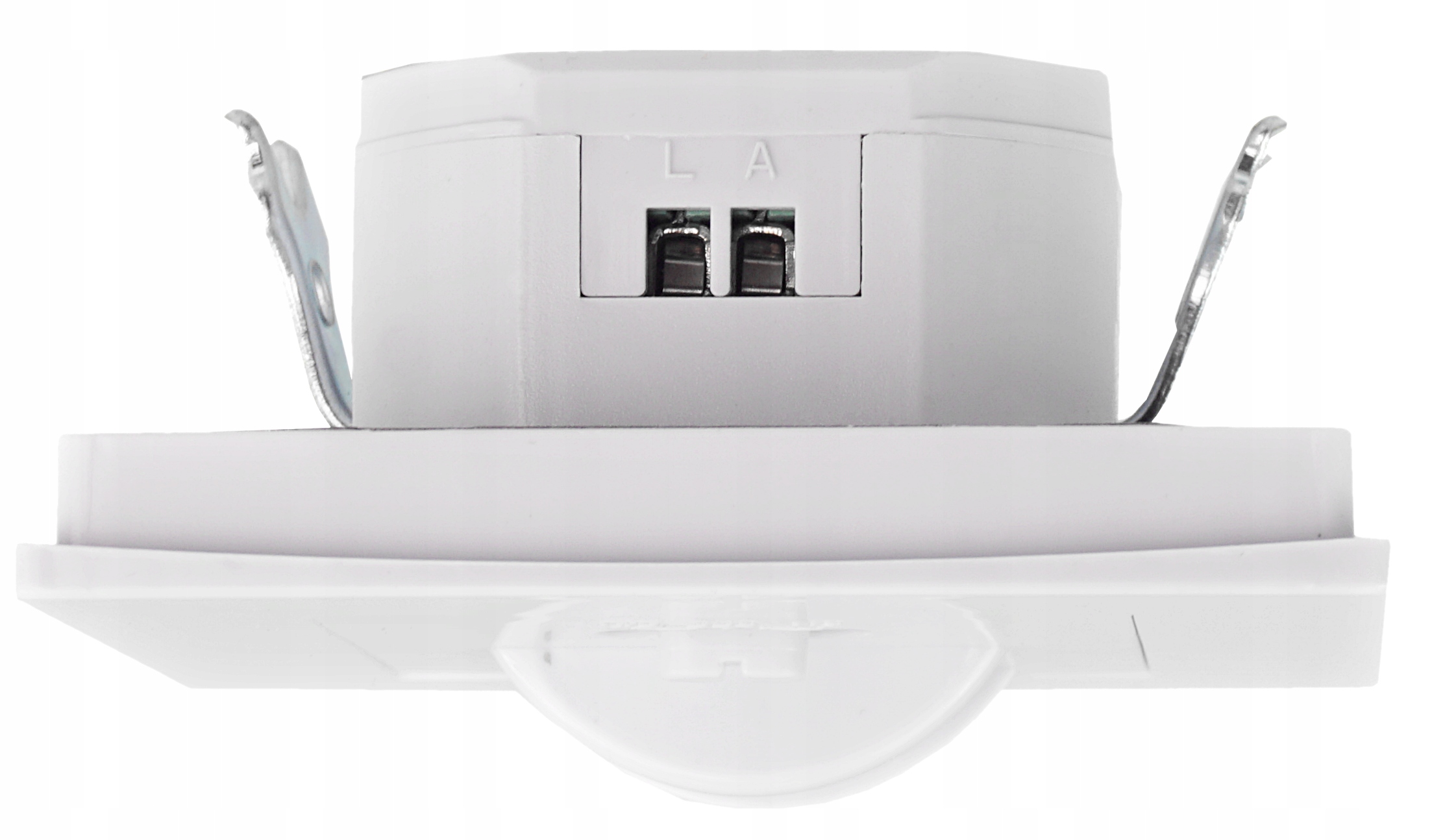

PODŁĄCZENIE ZASILANIA:

L - brązowy (fazowy),

N - niebieski (neutralny).

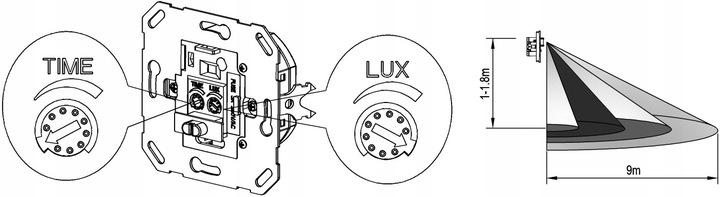

ZASIĘG DETEKCJI ORAZ FUNKCJE URZĄDZENIA:

LUX - regulacja natężenia światła.

TIME - regulacja czasu świecenia.

• Urządzenie pracuje w trybie: WŁĄCZ/WYŁĄCZ (ON/OFF) - jak zwykły wyłącznik. Urządzenie regulowane pokrętłem (PIR SENSIVITY).
• Czujnik może pracować w świetle dziennym lub w ciemności w zależności od regulacji pokrętłem czujnika LUX.

ZASTOSOWANIE:

• klatki schodowe, korytarze,
• piwnice,
• garaże,
• toalety,
• pomieszczenia mieszkalne.
