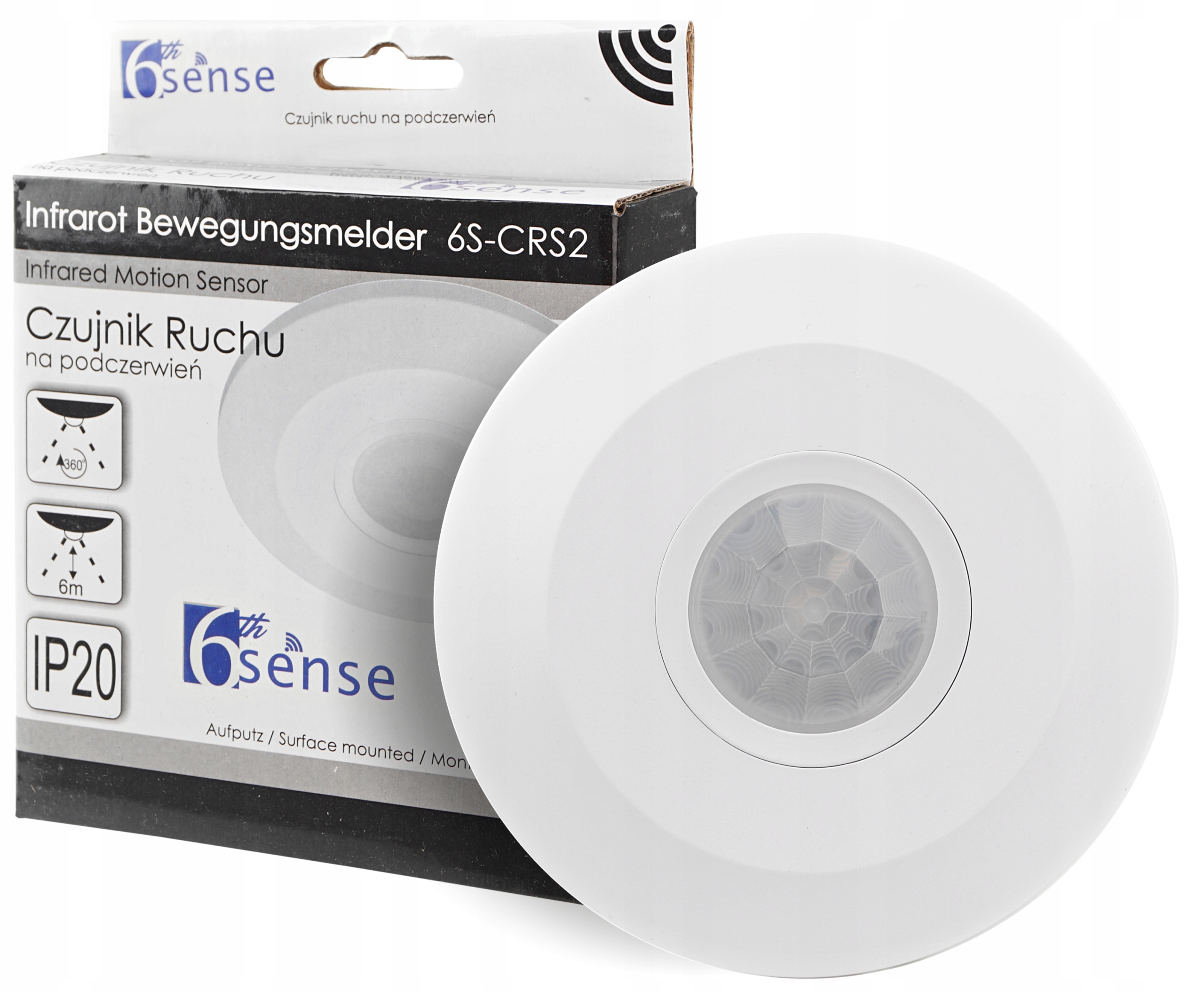

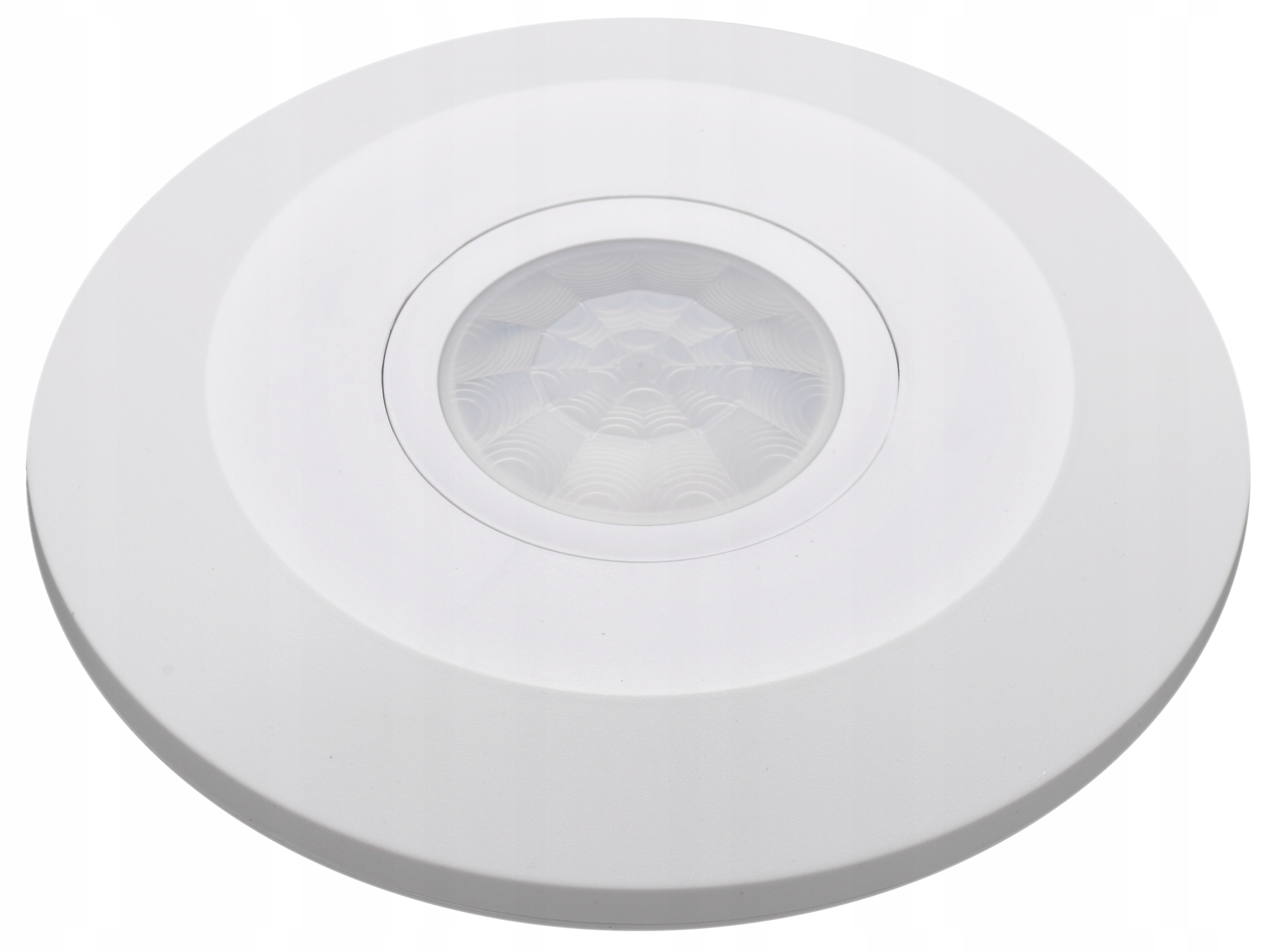

Czujnik Ruchu Sufitowy Ultra Płaski LED PIR 360°

CZUJNIK RUCHU NA PODCZERWIEŃ PIR, WŁĄCZNIK, WEWNĘTRZNY, ULTRA CIENKI, marki 6thSENSE

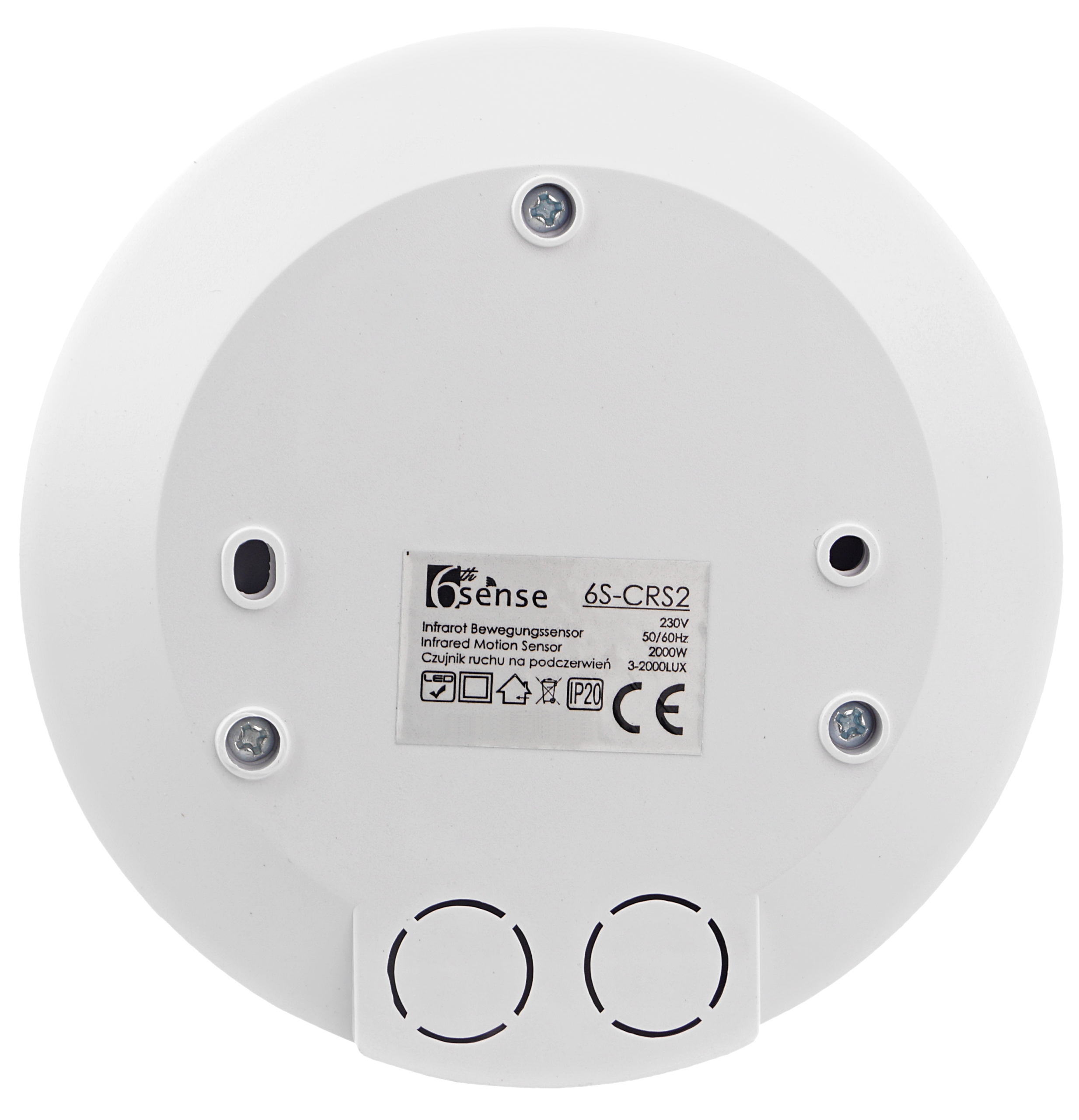

KOD PRODUKTU: 6S-CRS2

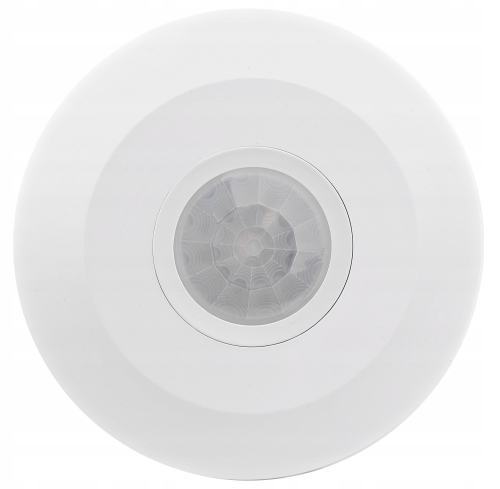

Wielofunkcyjny ultra cienki czujnik ruchu PIR - włącznik natynkowy 360°.

• Posiada czuły detektor podczerwieni.
• Bezpieczeństwo, trwałość, energooszczędność oraz wysoka jakość wykonania.
• Pasywny czujnik ruchu do automatycznego sterowania oświetleniem lub innymi urządzeniami elektrycznymi, przy jednoczesnej oszczędności energii elektrycznej. Odbiornik- oświetlenie, włączane jest za pomocą czujnika ruchu PIR. Do zastosowania wewnątrz pomieszczeń.
• Produkt umożliwia automatyczne załączenie obciążenia, wykorzystując promieniowanie podczerwone, po wykryciu ruchu w polu detekcji. Posiada element światłoczuły umożliwiający identyfikację pory dnia. Urządzenie proste w instalacji oraz obsłudze.

DANE TECHNICZNE:

• Typ czujnika: PIR (podczerwień),
• Światłoczułość: 3-2000 LUX,
• Kąt widzenia: 360°,
• Zasięg detekcji: 6 m,
• Stopień ochrony: IP20,
• Napięcie: 220 - 250V/AC; 50Hz,
• Pobór mocy: 0,5 W,
• Max. obciążenie: 800 W,
• Wymiary: Ø115 / 24,3 [mm],
• Instalacja: 2,2 - 4,0 m,
• Temperatura pracy: - 20 ~ +40 C°,
• Wilgotność pracy: <93%RH,
• Zakres regulacji TIME: min: 10 sek. ± 3 sek.; max: 15 min. ± 2 min.

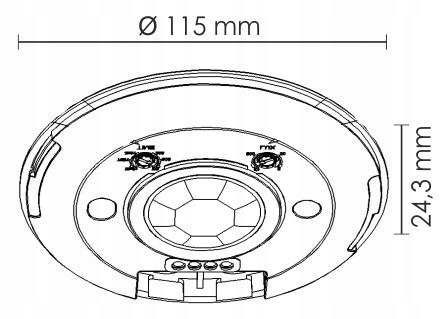

WYMIARY:

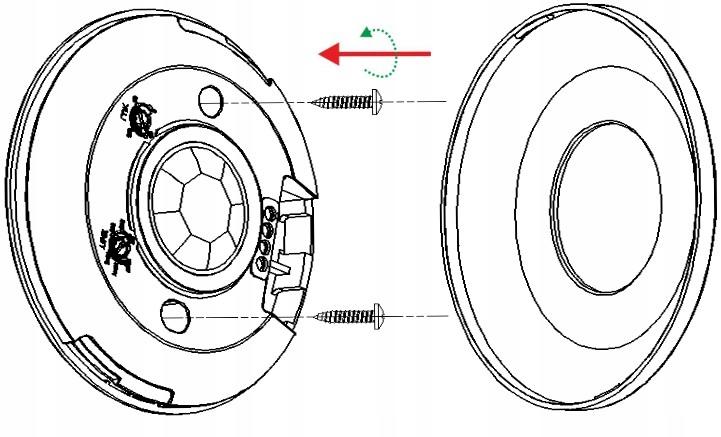

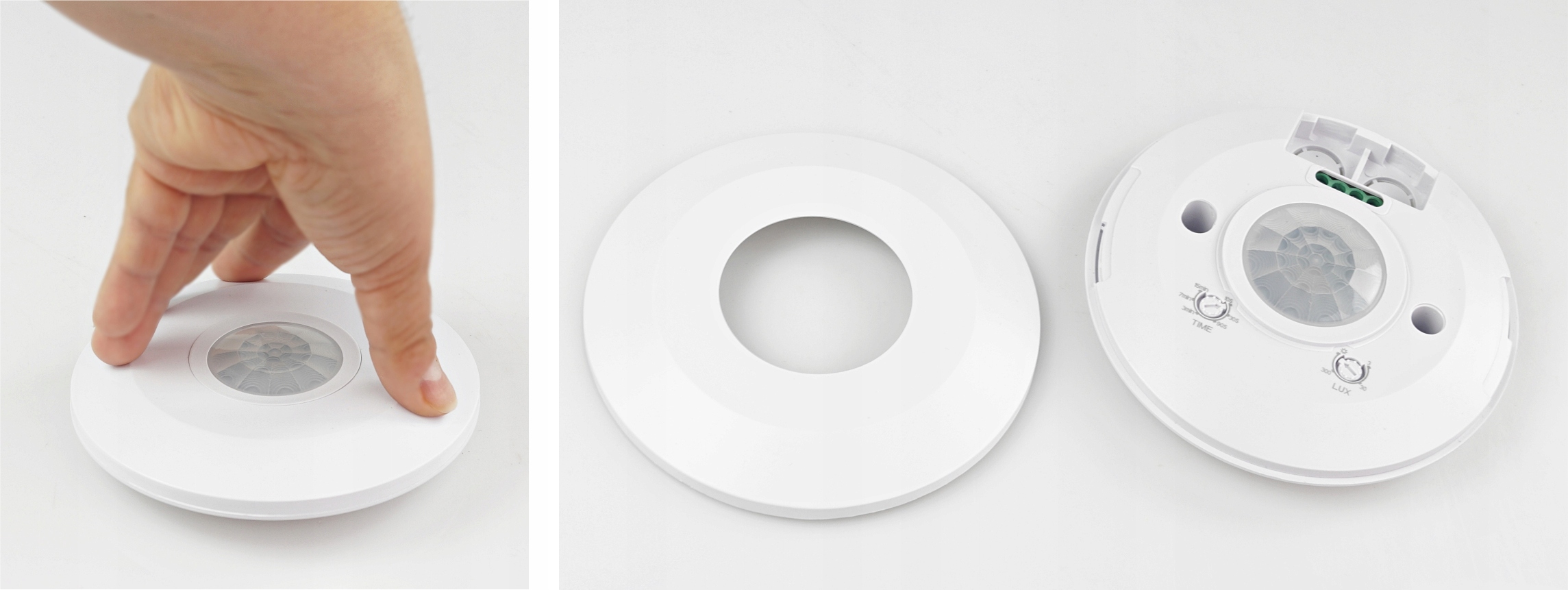

MONTAŻ CZUJNIKA:

Urządzenie do montażu wewnętrznego, IP20.

UWAGA:

• Montażu powinna dokonać osoba posiadająca odpowiednie kwalifikacje,
• Przed urządzeniem nie powinno umieszczać się przedmiotów mogących zakłócać poprawną prace urządzenia,
• Należy unikać instalacji w pobliżu urządzeń grzewczych i klimatyzacyjnych,
• Należy unikać kierowania detektora w stronę obiektów o silnie odblaskowych powierzchniach, takich jak lustra itp,
• Dla bezpieczeństwa nie otwierać urządzenia po podłączeniu do zasilania.

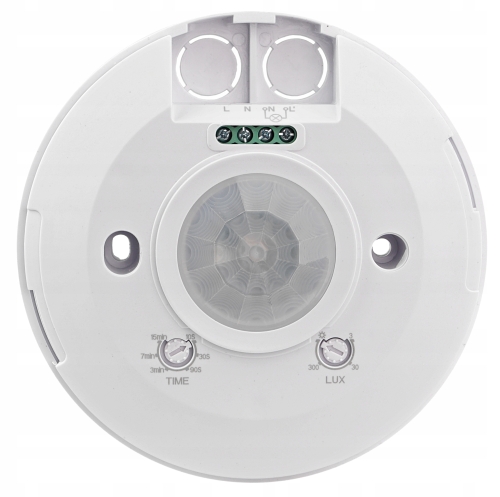

Należy pamiętać, aby regulacji (pokrętłami LUX, SENS lub TIME), dokonywać, gdy urządzenie jest wyłączone z sieci. W innym przypadku, urządzenie może nie działać prawidłowo.

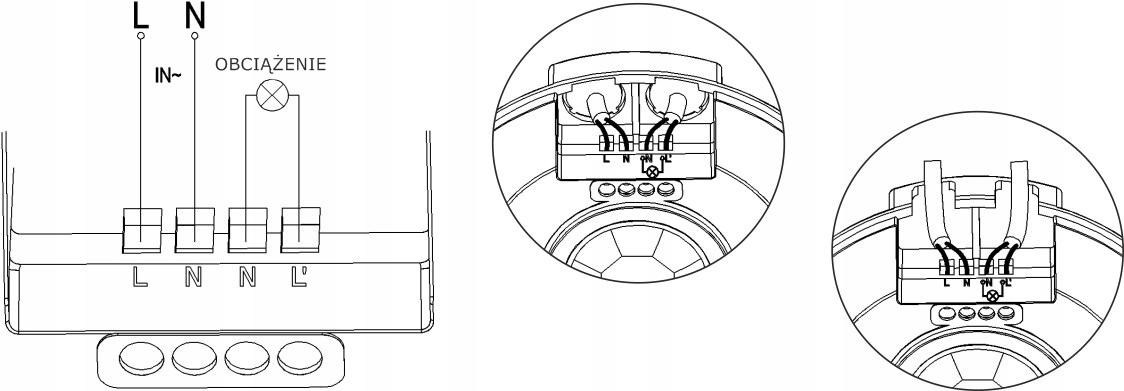

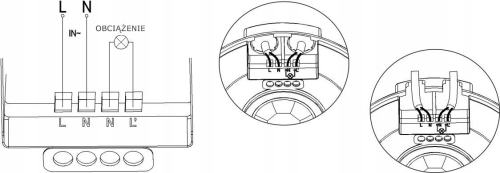

PODŁĄCZENIE ZASILANIA:

L- brązowy (fazowy),

N- niebieski (neutralny).

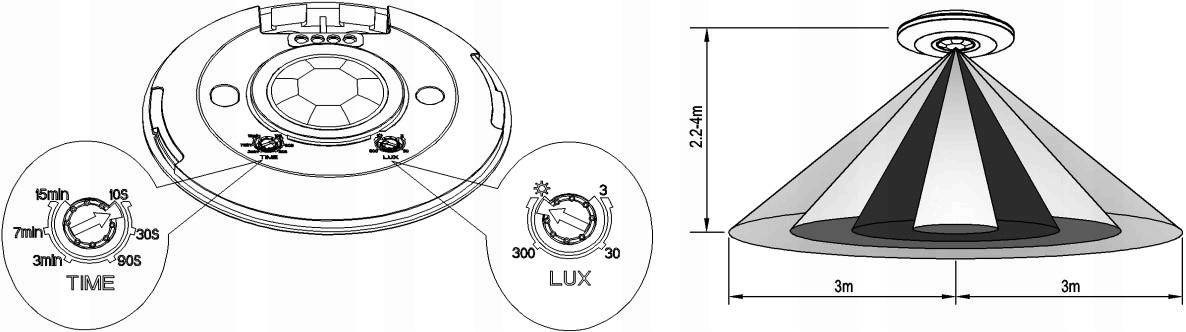

ZASIĘG DETEKCJI ORAZ REGULACJA URZĄDZENIA:

• Regulator natężenia oświetlenia „LUX” należy ustawić w pozycji max. (SŁOŃCE), regulator czasu załączenia „TIME” w pozycji min. (10s), załącz zasilanie,
• Załączenie zasilania rozpoczyna kalibrację urządzenia, po 30 sekundach urządzenie przechodzi w stan czuwania - jest gotowe do pracy.
• Gdy urządzenie wykryje ruch w polu detekcji, obciążenie jest załączane. Gdy w polu detekcji nie znajduje się żaden obiekt, urządzenie nie wykryje ruchu i rozłączy zasilanie po upływie 10 ± 3s.
• Ustaw regulator „LUX” w pozycji min. (KSIĘŻYC), czujnik wykryje ruch, a obciążenie załączy się pod warunkiem wartości natężenia oświetlenia <3lux (warunki nocne, po zmierzchu).

LUX - Ustawienie to określa przy jakim natężeniu światła urządzenie przestaje wykrywać ruch, pozostając w trybie oczekiwania. Zabezpiecza to przed niepożądanym włączaniem oświetlenia podczas dnia.

TIME- Pokrętło umożliwia określenie czasu przez jaki urządzenie będzie działało po aktywacji czujnika. Czas świecenia liczy się od momentu wykrycia ruchu do momentu wyłączenia.
