Czujnik Ruchu Sufitowy Do Wbudowania LED 360° SREB
Opis

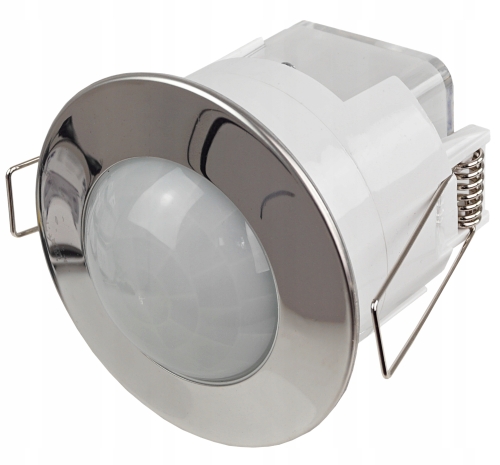

CZUJNIK RUCHU NA PODCZERWIEŃ PIR, PODTYNKOWY, SREBRNY, marki 6thSENSE
KOD PRODUKTU: 6S-CRS3-S
Czujnik ruchu - włącznik podtynkowy PIR 360°.
Posiada czuły detektor podczerwieni.
Bezpieczeństwo, trwałość energooszczędność oraz wysoka jakość wykonania. Przystosowany do montażu w sufitach podwieszanych.
Czujnik ruchu do automatycznego sterowania oświetleniem lub innymi urządzeniami elektrycznymi, przy jednoczesnej oszczędności energii elektrycznej. Odbiornik- oświetlenie, włączane jest za pomocą czujnika ruchu PIR. Do zastosowania wewnątrz pomieszczeń.
Produkt umożliwia automatyczne załączenie obciążenia, wykorzystując promieniowanie podczerwone, po wykryciu ruchu w polu detekcji. Posiada element światłoczuły umożliwiający identyfikację pory dnia. Urządzenie proste w instalacji oraz obsłudze.
DANE TECHNICZNE:
- Typ czujnika: PIR (podczerwień),
- Światłoczułość: 3-2000 LUX,
- Kąt widzenia: 360°,
- Zasięg detekcji: 6 m,
- Stopień ochrony: IP20,
- Napięcie: 220 - 250V/AC; 50Hz,
- Pobór mocy: 0,5 W,
- Max. obciążenie: 1200 W,
- Wymiary: Ø79 / 75,6 [mm],
- Instalacja: 2,2 - 4,0 m,
- Temperatura pracy: - 20 ~ +40 C°,
- Wilgotność pracy: <93%RH,
- Zakres regulacji TIME: min: 10 sek. ± 3 sek.; max: 15 min. ± 2 min,
- Wymiary otworu montażowego: 60 mm.

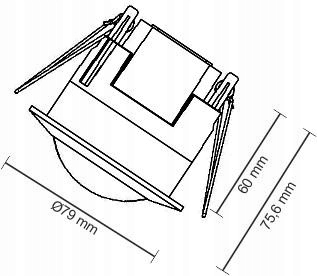

WYMIARY:

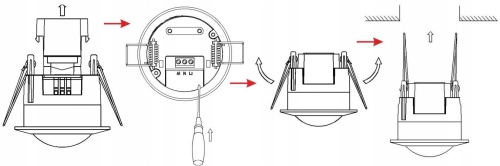

MONTAŻ CZUJNIKA:
Urządzenie do montażu wewnętrznego, podtynkowego, IP20.
UWAGA:
- Montażu powinna dokonać osoba posiadająca odpowiednie kwalifikacje,
- Przed urządzeniem nie powinno umieszczać się przedmiotów mogących zakłócać poprawną prace urządzenia,
- Należy unikać instalacji w pobliżu urządzeń grzewczych i klimatyzacyjnych,
- Należy unikać kierowania detektora w stronę obiektów o silnie odblaskowych powierzchniach, takich jak lustra itp,
- Dla bezpieczeństwa nie otwierać urządzenia po podłączeniu do zasilania.
Należy pamiętać, aby regulacji (pokrętłami LUX, SENS lub TIME), dokonywać, gdy urządzenie jest wyłączone z sieci. W innym przypadku, urządzenie może nie działać prawidłowo.

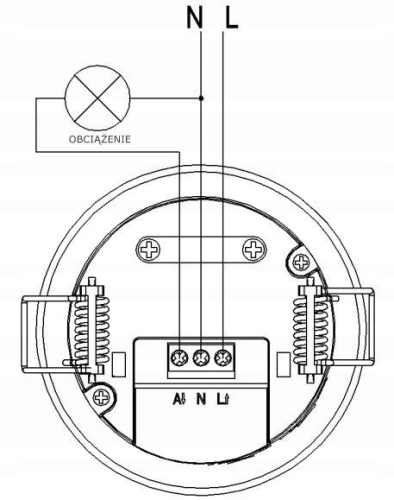

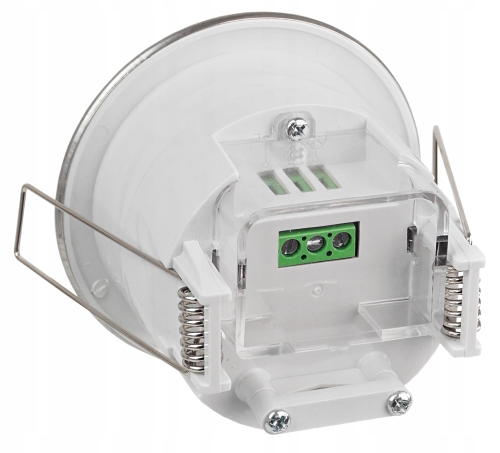

PODŁĄCZENIE ZASILANIA:
L- brązowy (fazowy),
N- niebieski (neutralny),

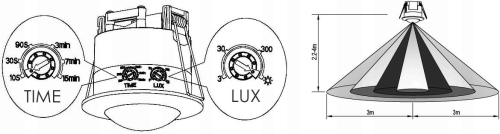

ZASIĘG DETEKCJI ORAZ REGULACJA URZĄDZENIA:
- Regulator natężenia oświetlenia „LUX" należy ustawić w pozycji maksimum (SŁOŃCE), regulator czasu załączenia „TIME" w pozycji minimum (10s),
- Następnie należy załączyć zasilanie,
- Po 30 sekundach urządzenie przechodzi w stan czuwania–jest gotowe do pracy. Po wykryciu ruchu w zasięgu pola detekcji obciążenie jest załączane. Gdy w zasięgu pola detekcji nie wykryto ruchu czujnik rozłączy zasilanie odbiornika po upływie 10s±3s,
- Regulatora „LUX" należy ustawić w pozycji min (KSIĘŻYC). Czujnik będzie wykrywał ruch, natomiast obciążenie będzie załączone pod warunkiem wartości natężenia oświetlenia <3lux (warunki nocne, po zmierzchu).
