Zacisk rozdzielczy, 5-biegunowy, blok, serii SCB, do montażu na szynę TH35.

INDEKS: BRH-25-5G

✅ Opis produktu:

✔ Zacisk rozdzielczy - szyna łączeniowa, 5-biegunowa, to urządzenie służące do rozdziału energii elektrycznej, instalowane w rozdzielnicach.

Bloki rozdzielcze są urządzeniami rozdzielającymi energię i moc pochodzącą z jednego obwodu głównego na kilka mniejszych. Dzięki temu mamy możliwość zoptymalizować i w odpowiedni sposób zorganizować przestrzeń w projektowanych rozdzielniach bądź blokach sterowniczych.

Bloki rozdzielcze z tej serii mają szeroki obszar zastosowań: zakłady produkcyjne, rozdzielnice, elektrownie wiatrowe, technologie solarne oraz budowa maszyn.

• Zacisk BRH to produkt służący do łączenia kabli o przekroju 2x25mm² oraz 2x16mm².

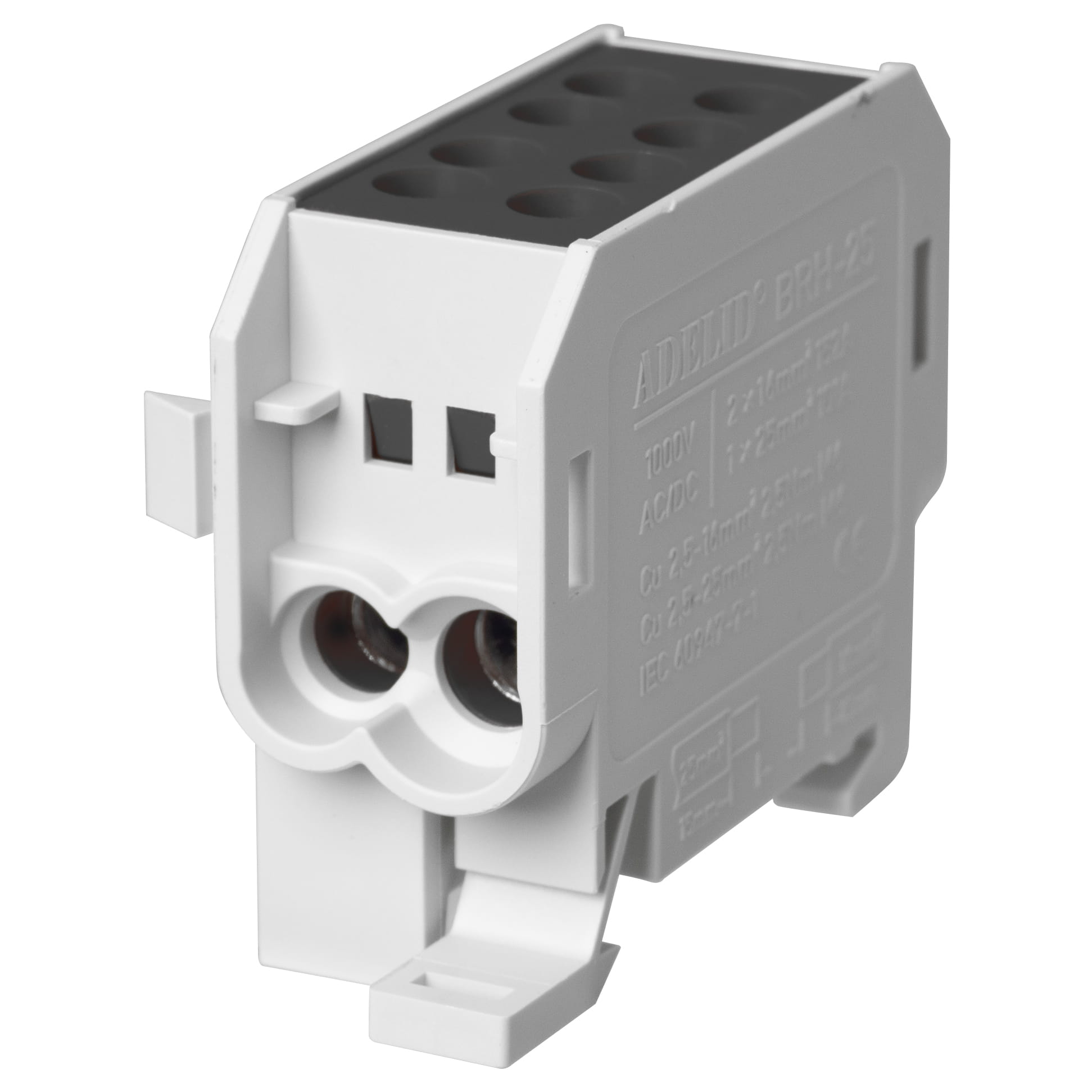

• Obudowa koloru szaro-czarnego wykonana jest z poliamidu a materiał łączący przewody to mosiądz cynowany.
• Zacisk ten pozwala łączyć ze sobą przewody miedziane i aluminiowe.

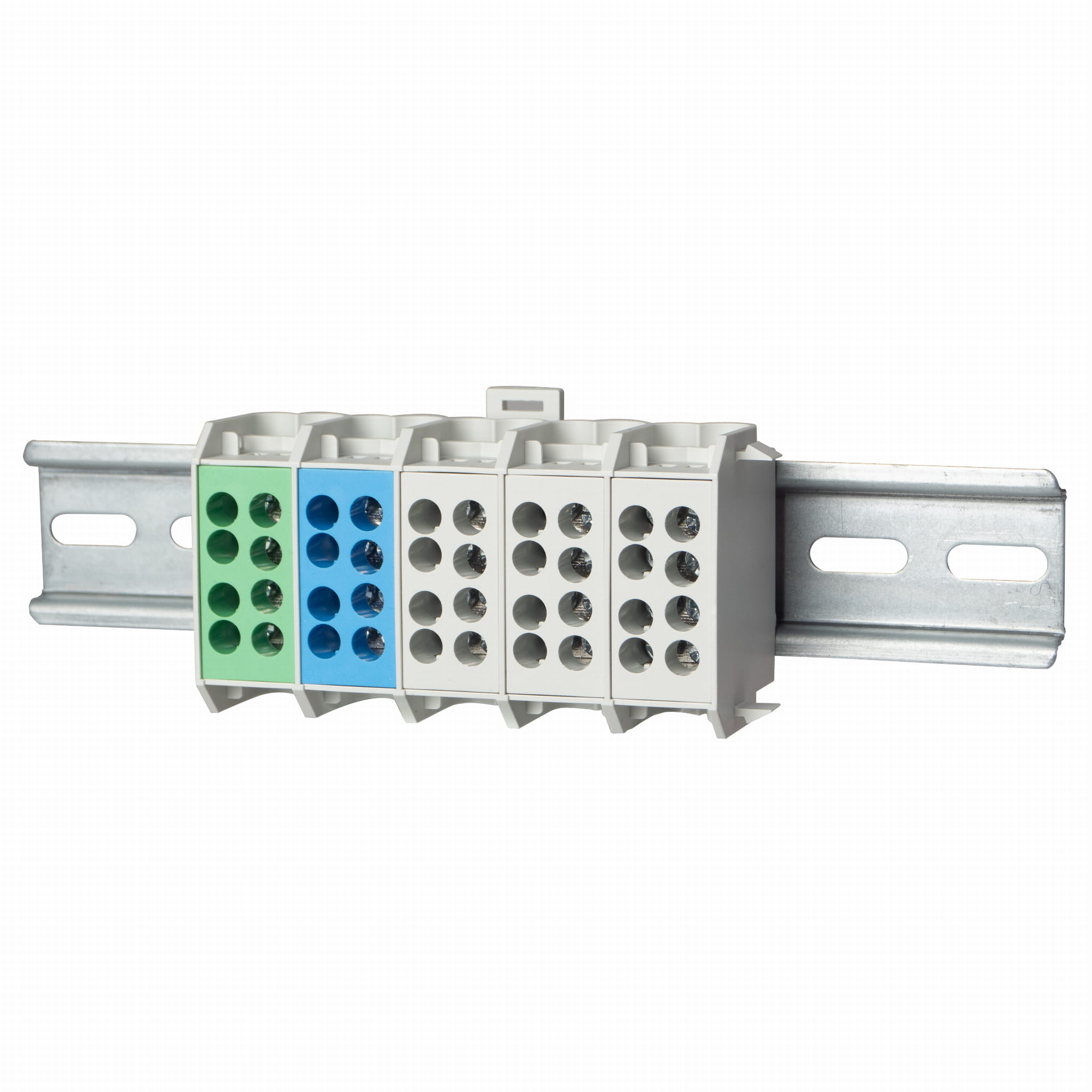

• Zacisk montowany jest na szynie TS/TH35 i ma możliwość łączenia modułowego.
• Zacisk ma możliwość podłączenia przewodów z lub bez końcówek izolacyjnych.

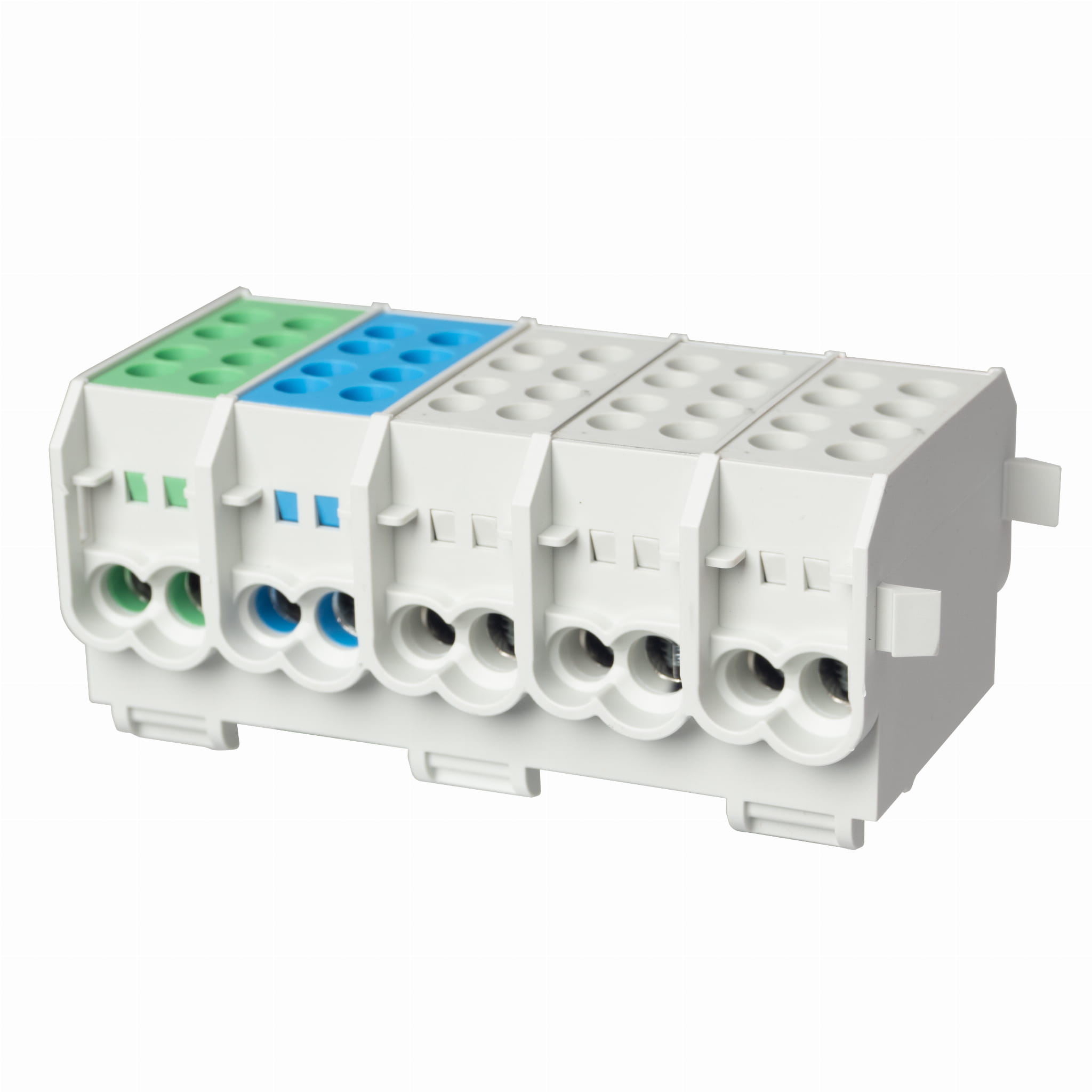

• Wykonane są w systemie modułowym, dzięki czemu z łatwością możemy łączyć bloki w sekcje.

✔ Zaciski BRH posiadają kolory, które umożliwiają szybką identyfikację właściwego połączenia:

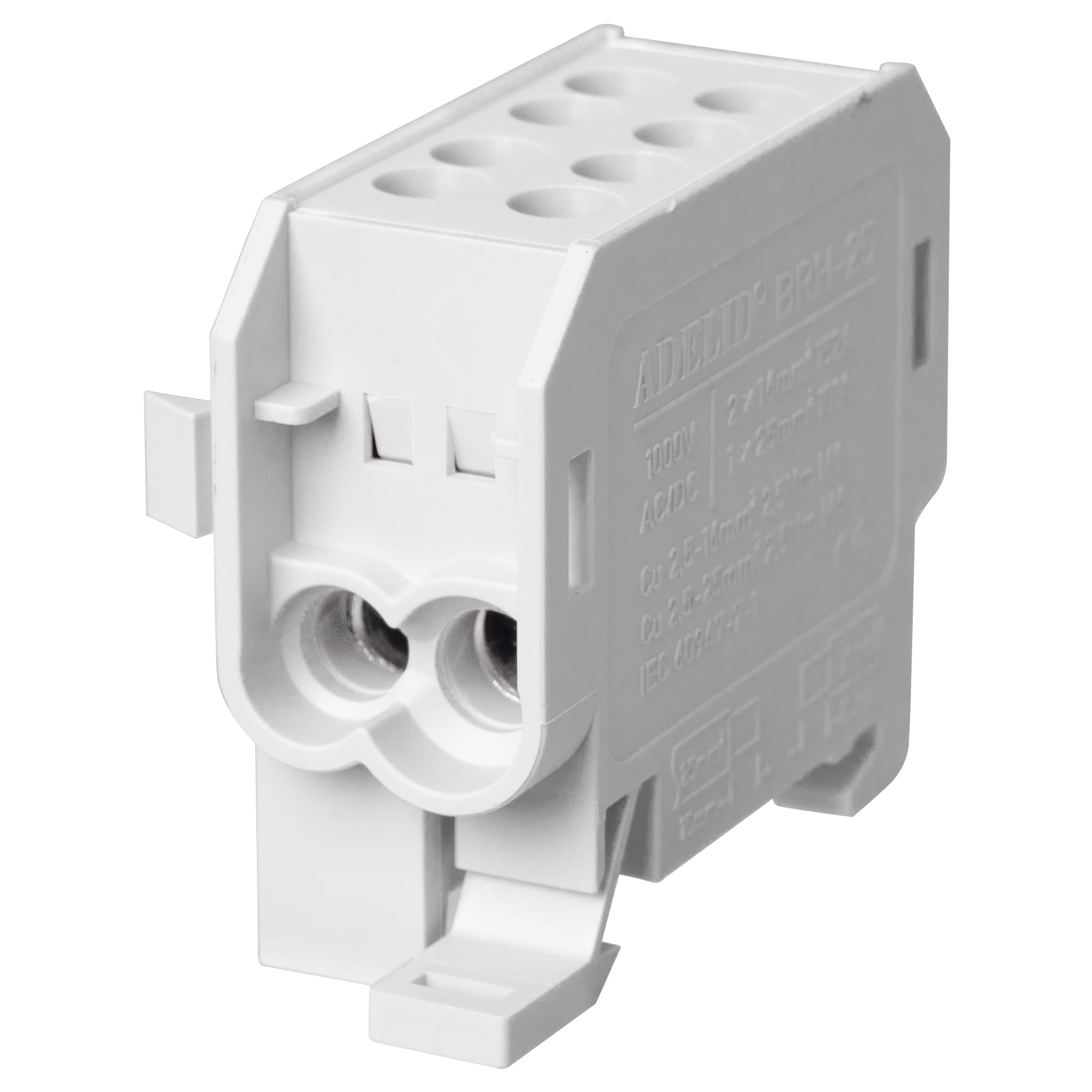

• kolor szary - przewody fazowe,

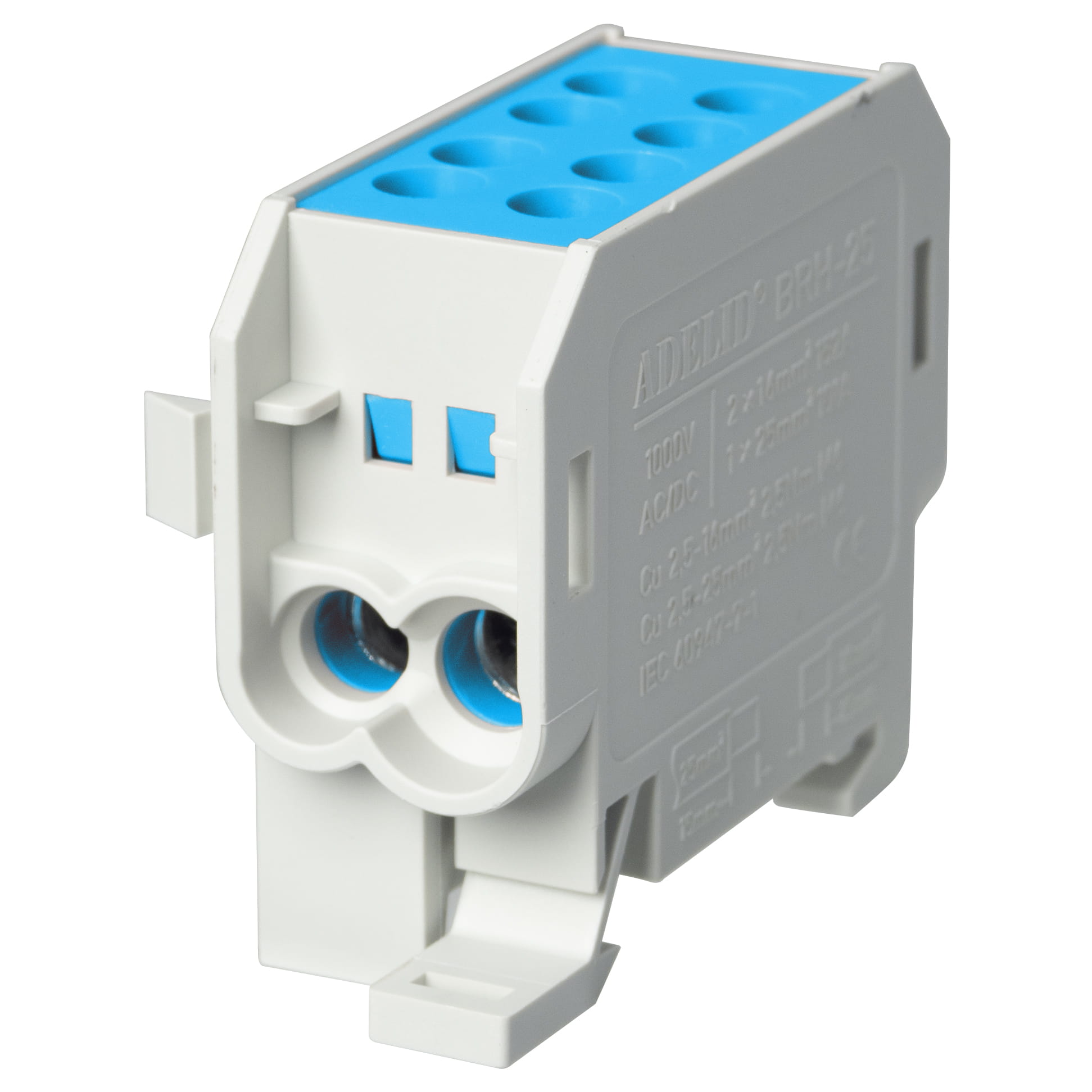

• kolor niebieski - przewód neutralny,
• kolor zielony - przewód ochronny.

✅ Dane techniczne, wymiary:

• Przekrój przewodów Al/Cu: od 2,5 do 25 mm2
• Napięcie znamionowe: 1000V
• Prąd znamionowy Cu 152A , Al 101A
• Moment obrotowy dokręcania: 2,5 Nm (2,5-16 mm2), 2,5 Nm (2,5-25 mm2)
• Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej: 2.5 ... 25 mm²
• Przekrój przyłączanego przewodu linkowego z końcówką tulejkową: 2.5 ... 25 mm²
• Łączna liczba podłączeń: 20,
• Liczba biegunów: 5,
• Typ połączenia: śrubowy,
• Materiał: tworzywo sztuczne,
• Kolor: szaro, niebieski, zielony,
• Zastosowanie: uniwersalne,
• Montaż: prosty, na szynę TH35 (DIN35),
• Zgodność z normami: IEC 60947-7-1,
• Stopień ochrony: IP20.

✅ Wymiary:

• W: 97 mm,
• H: 39 mm,
• L: 52 mm.
