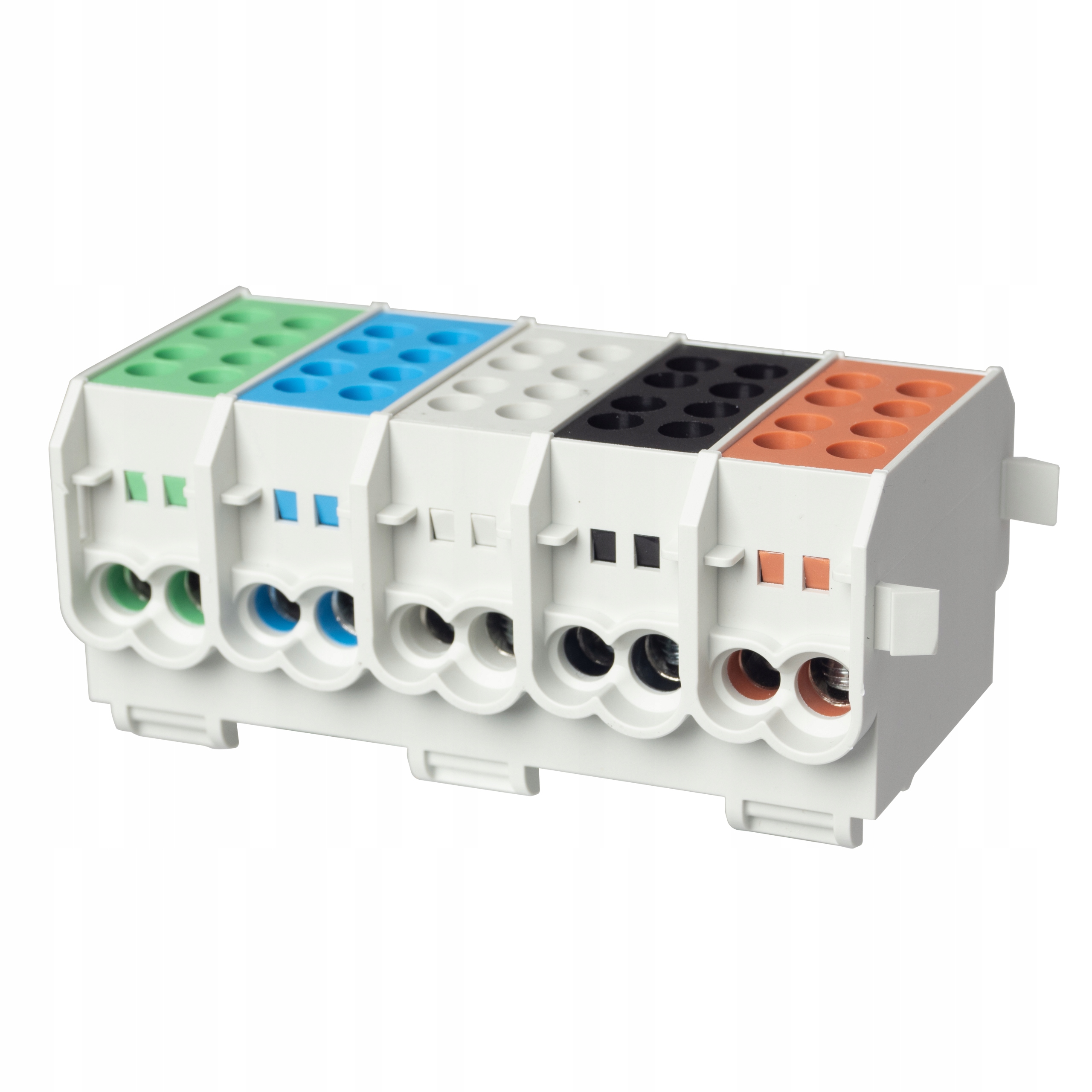

BLOK ROZDZIELCZY ODGAŁĘŹNY AL/CU BRH 5 BIEGUNOWY NA SZYNĘ TH35 100A

Zacisk rozdzielczy. 5-biegunowy. blok. serii BRH. do montażu na szynę TH35.

INDEKS: BRH-25-BSGNPE

✔ Zacisk rozdzielczy - szyna łączeniowa. 5-biegunowa. to urządzenie służące do rozdziału energii elektrycznej. instalowane w rozdzielnicach.

Bloki rozdzielcze są urządzeniami rozdzielającymi energię i moc pochodzącą z jednego obwodu głównego na kilka mniejszych. Dzięki temu mamy możliwość zoptymalizować i w odpowiedni sposób zorganizować przestrzeń w projektowanych rozdzielniach bądź blokach sterowniczych.

Bloki rozdzielcze z tej serii mają szeroki obszar zastosowań: zakłady produkcyjne. rozdzielnice. elektrownie wiatrowe. technologie solarne oraz budowa maszyn.

• Zacisk BRH to produkt służący do łączenia kabli o przekroju 2x25mm² oraz 2x16mm².
• Obudowa koloru szaro-czarnego wykonana jest z poliamidu a materiał łączący przewody to mosiądz cynowany.
• Zacisk ten pozwala łączyć ze sobą przewody miedziane i aluminiowe.
• Zacisk montowany jest na szynie TS/TH35 i ma możliwość łączenia modułowego.
• Zacisk ma możliwość podłączenia przewodów z lub bez końcówek izolacyjnych.
• Wykonane są w systemie modułowym. dzięki czemu z łatwością możemy łączyć bloki w sekcje.

✔ Zaciski posiadają kolory. które umożliwiają szybką identyfikację właściwego połączenia:

• kolor czarny. brązowy. szary - przewody fazowe.
• kolor niebieski -  przewód neutralny.
• kolor zielony -  przewód ochronny.

 Dane techniczne:

• Przekrój przewodów Al/Cu: od 2.5 do 25 mm2

  Napięcie znamionowe: 1000V

  Prąd znamionowy Cu 152A . Al 101A

  Moment obrotowy dokręcania: 2.5 Nm (2.5-16 mm2). 2.5 Nm (2.5-25 mm2)

  Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej: 2.5 ... 25 mm²

  Przekrój przyłączanego przewodu linkowego z końcówką tulejkową: 2.5 ... 25 mm²

  Łączna liczba podłączeń: 20.

  Liczba biegunów: 5.

  Typ połączenia: śrubowy.

  Materiał: tworzywo sztuczne.

  Kolor: 5 kolorów: zielony. niebieski. szary. brązowy. czarny.

  Zastosowanie: uniwersalne.

  Montaż: prosty. na szynę TH35 (DIN35).

  Zgodność z normami: IEC 60947-7-1.

  Stopień ochrony: IP20.

  Wymiary:

  W: 97 mm.

  H: 39 mm.

  L: 52 mm.
