BEZPIECZNIK Z WYŁĄCZNIKIEM MCCB OBWODU SOLARNEGO Z OBUDOWĄ IP65 2P 250A PV

Wysokiej jakości kompaktowy WYŁĄCZNIK NADPRĄDOWY DC (MCCB) 250A 600V DC, marki Adelid.

• Marka: Adelid
• Seria: APV
• Kod produktu: RK1O-250

✅ Profesjonalny wyłącznik nadprądowy RK1 przeznaczony do instalacji fotowoltaicznych (PV) pracujących na napięciu do 600V DC . Umożliwia bezpieczne odłączanie obwodów DC w przypadku zwarcia lub przeciążenia. Idealny do zastosowań przemysłowych, komercyjnych i dużych instalacji PV.

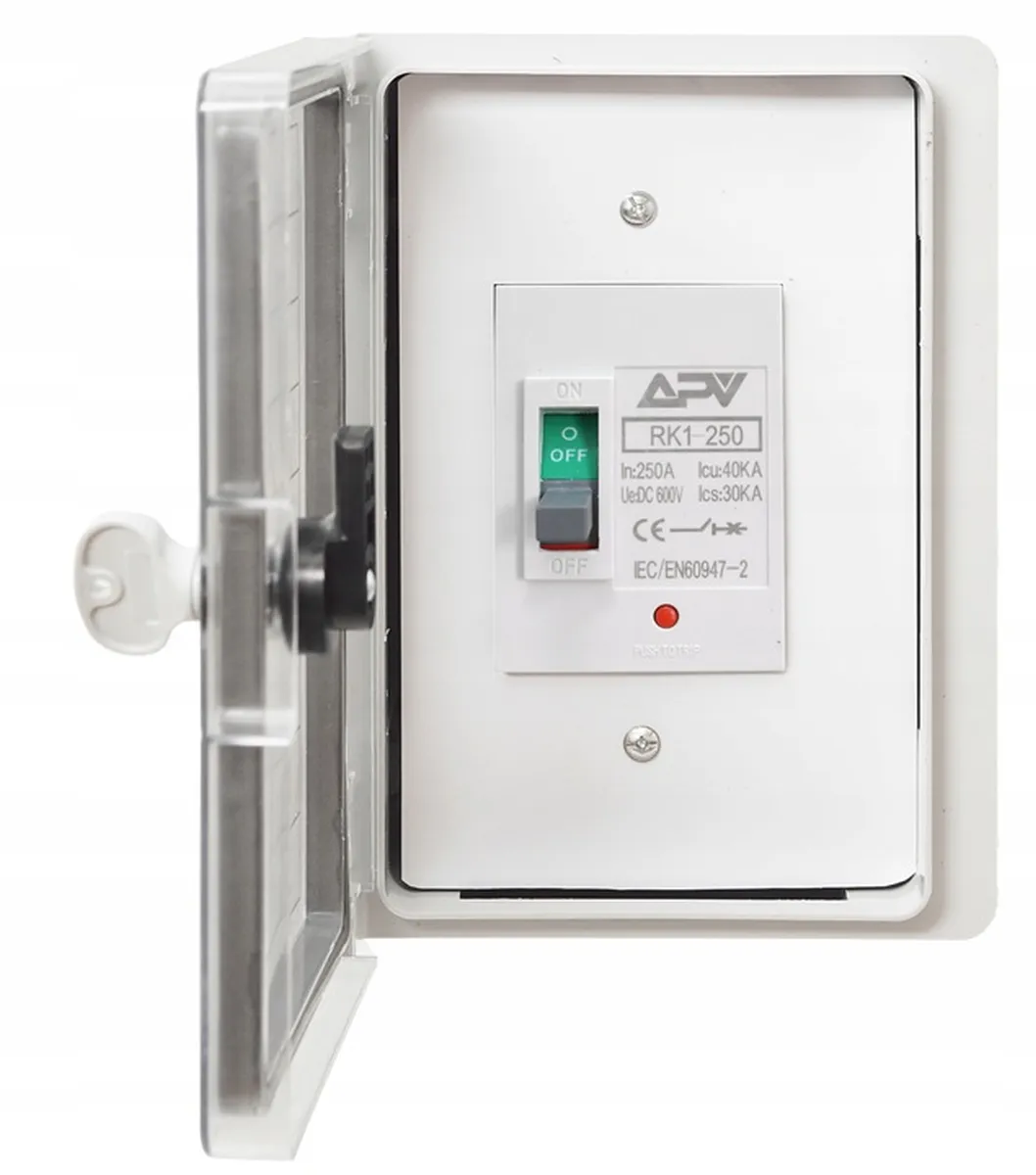

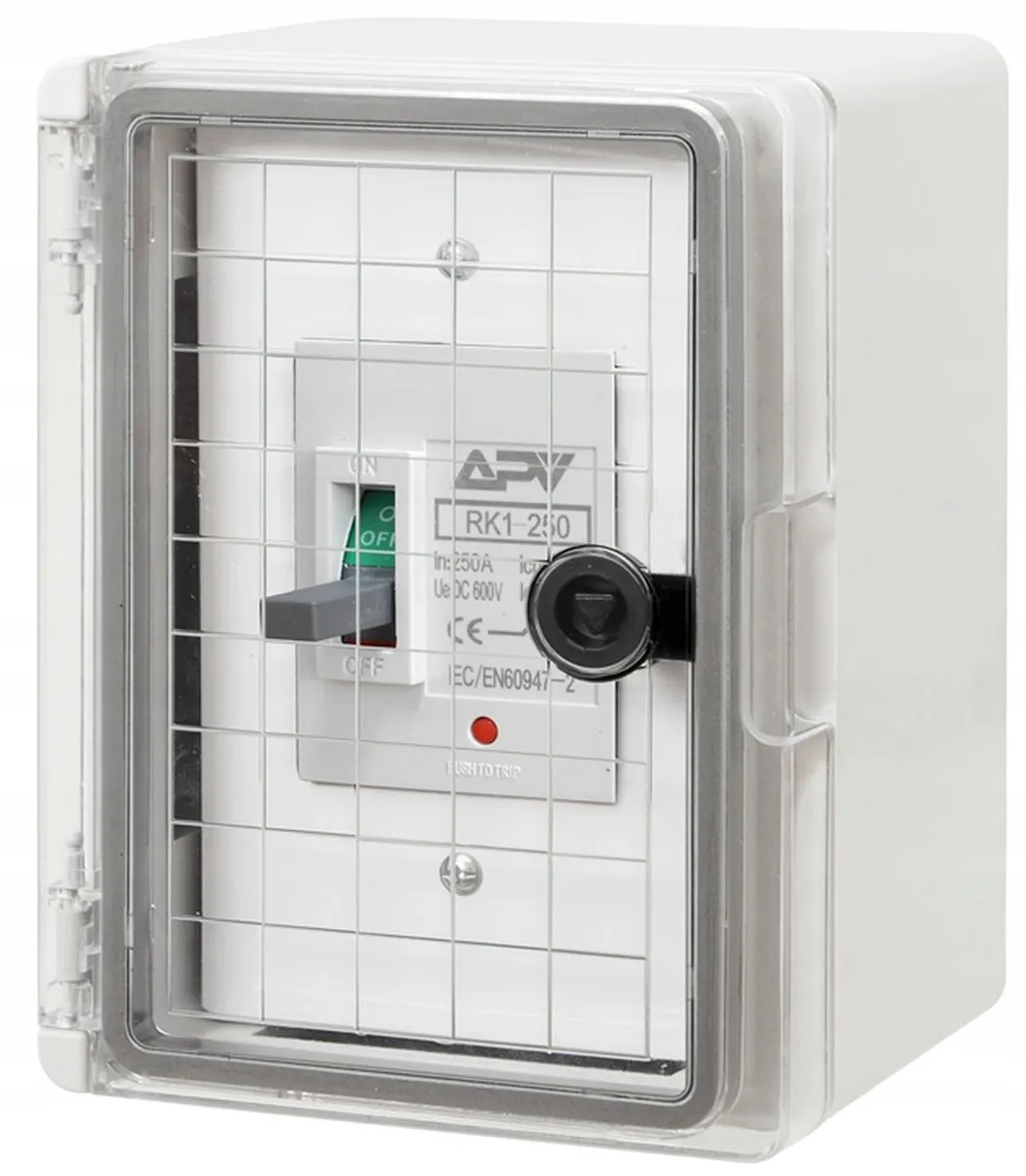

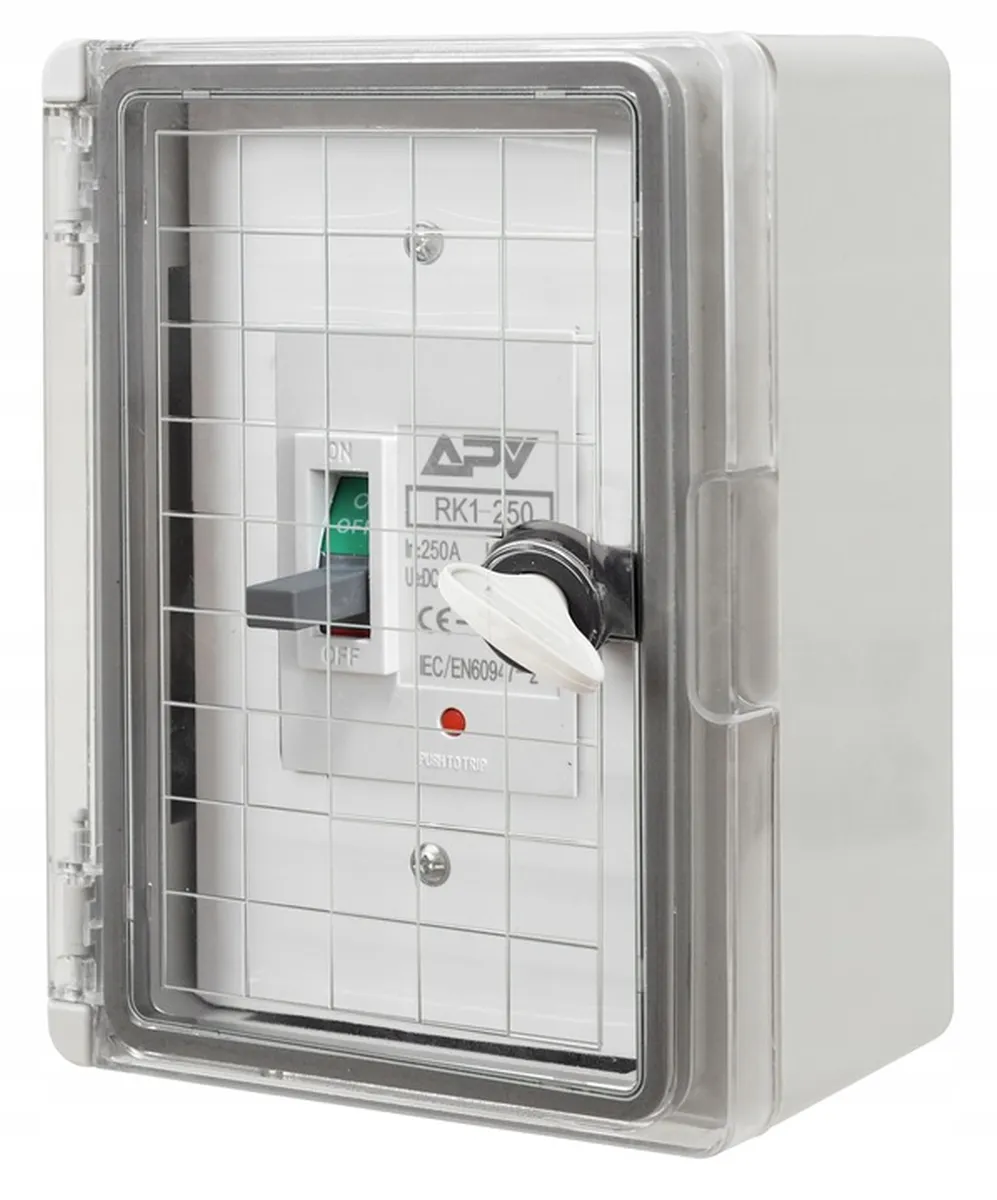

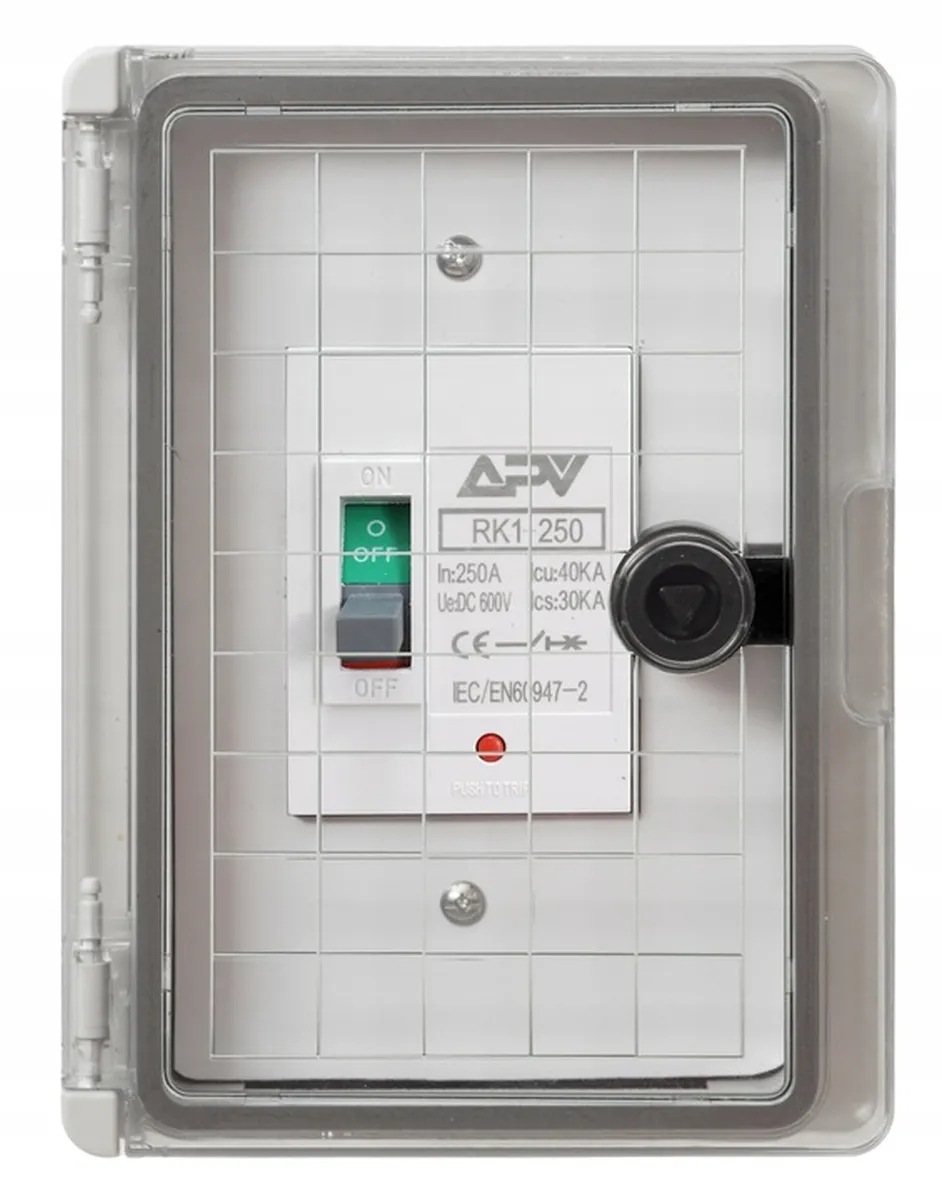

✅ Włącznik zamontowany w obudowie plastikowej, z drzwiami przeźroczystymi. Obudowa spełniająca normy IP65 dodatkowo podnosi poziom bezpieczeństwa.

✔ Służy do:

• zabezpieczania obwodów DC (np. stringów PV),
• odcinania zasilania w przypadku przeciążenia lub zwarcia,
• ochrony instalacji i urządzeń przed skutkami przepływu nadmiernego prądu.

✅ WYŁĄCZNIKI OBWODU MCCB 1000V DC, W OBUDOWIE, DOSTĘPNE W NASZYCH POZOSTAŁYCH OFERTACH.

❗ Zaawansowane urządzenie ochronne, które zapewnia błyskawiczne i automatyczne przerwanie obwodu, chroniąc Twoje systemy prądu stałego przed przeciążeniami i zwarciami.

✅ Zasada działania w praktyce

1. Podczas normalnej pracy – prąd płynie przez wyłącznik z zacisków 1, 3 do 2, 4 .
2. Gdy prąd przez dłuższy czas przekroczy 250A , lub nastąpi zwarcie, mechanizm wewnętrzny natychmiast rozłącza obwód .
3. Dzięki wysokiej zdolności wyłączania (40 kA) może bezpiecznie przerwać bardzo duże prądy zwarciowe typowe dla PV.
4. Przycisk „ PUSH TO TRIP ” pozwala ręcznie wyzwolić wyłącznik w celach testowych lub serwisowych.

✅ Dane techniczne wyłącznika:

• Znamionowe napięcie robocze (Ue): 600V DC,
• Zdolność wyłączania (Icu): 40kA,
• Zdolność (Ics): 30kA,
• Znamionowy prąd (In): 250A,
• Maksymalne napięcie krótkotrwałego udaru (Uimp): 8kV,
• ICS (zdolność pracy): 75% Icu,
• Typ Ochrony: Przeciążeniowe / Zwarcie,
• Kategoria A - Szybkie rozłączenie bez selektywności,
• Temperatura pracy: -20°C ~ +50°C,
• Zalecana metoda instalacji (2P): okablowanie pionowe, wejście od góry i wyjście od dołu,
• Zgodność z normą: IEC 60947-2,
• Przycisk testowy PUSH TO TRIP,
• Zaciski śrubowe do konektorów oczkowych M8 – pewne i trwałe połączenie,
• Kompaktowa i solidna obudowa,
• Certyfikat CE.

Wysoka jakość wykonania!

KOŃCÓWKI OCZKOWE "KK" M8 DOSTĘPNE SĄ W NASZYCH POZOSTAŁYCH OFERTACH.

✅ Najważniejsze funkcje oraz cechy produktu:

• Rozłączanie obwodu prądu stałego: ochrona linii prądu stałego przed zwarciem i przeciążeniem, awaryjne lub serwisowe ręczne wyłączenie zasilania.
• Elastyczne zastosowanie: szeroko stosowane w wiatrowych, fotowoltaicznych, wodnych systemach wytwarzania energii, magazynach energii, pojazdach i tak dalej.
• Zdolność wyłączania 40 KA i maksymalny prąd 250 A umożliwiają stosowanie w liniach DC12V-1000V, idealne dla 12V, 24V, 36V, 48V itp.
• Wysoka trwałość: wytrzymała obudowa wyłącznika automatycznego zapewnia dużą trwałość dla długiego i pewnego użytkowania.
• Łatwość instalacji: kompaktowy rozmiar i niewielka waga, sprawia że montaż i okablowanie są bardzo wygodne i można je wykonać w ciągu kilku minut.

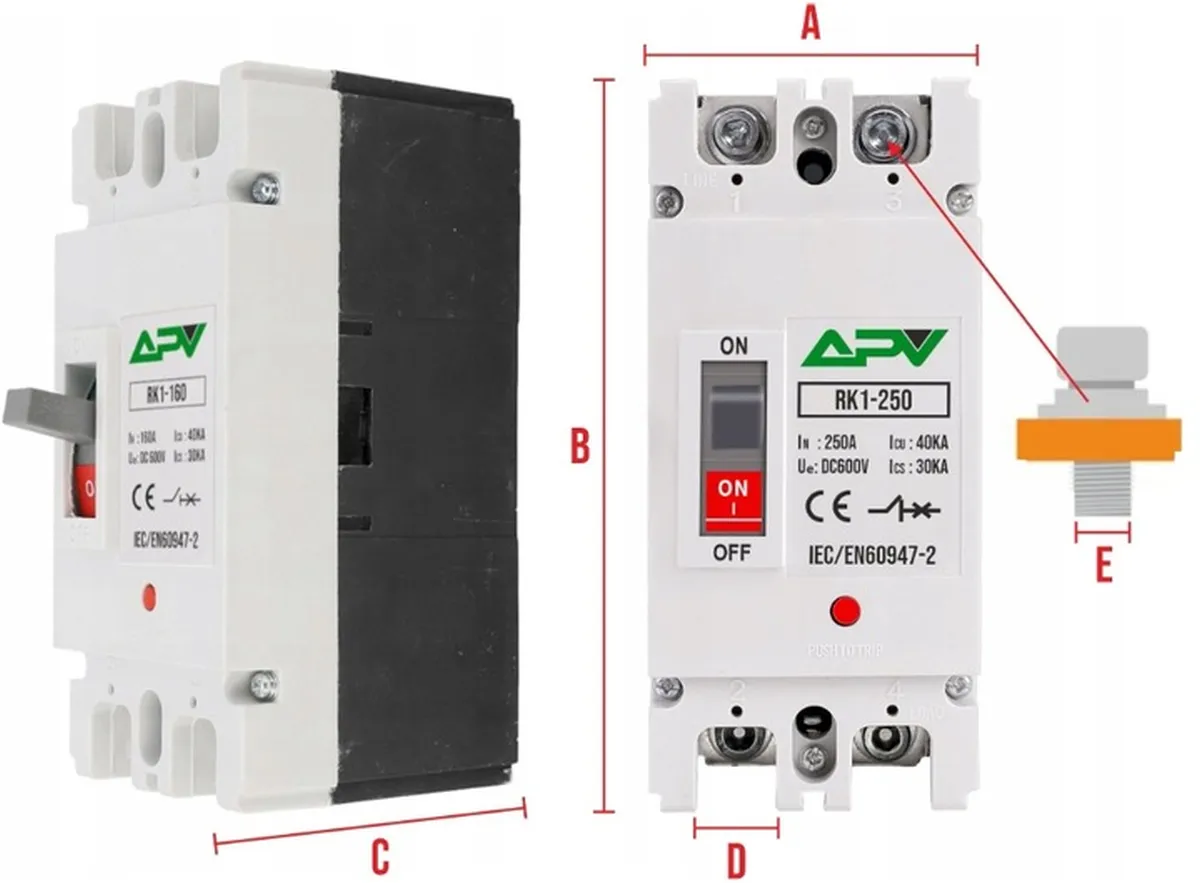

✅ Wymiary urządzenia:

• A = 75 mm,
• B = 165 mm,
• C = 85 mm,
• D = 18 mm,
• E = Ø 8 mm.

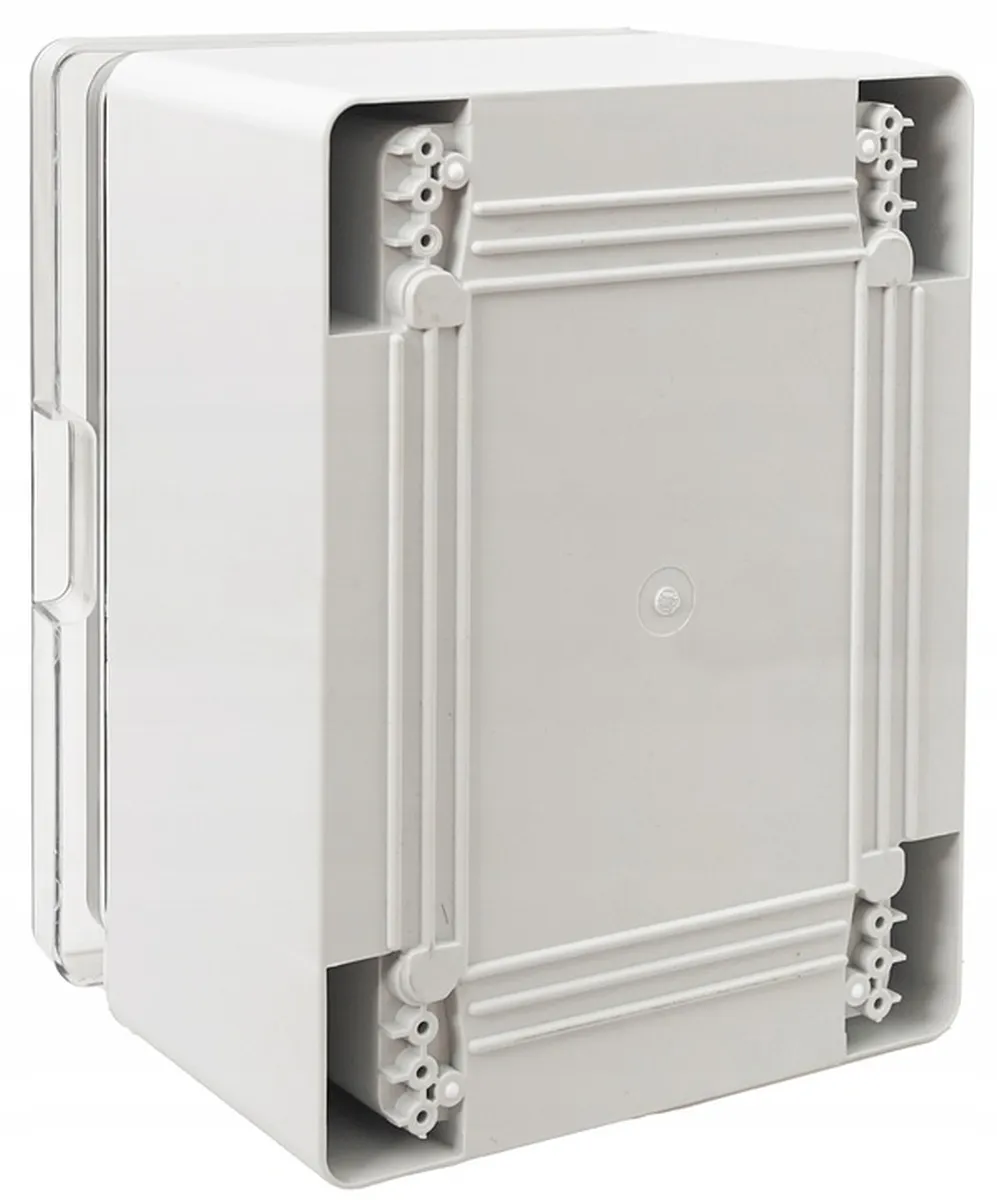

✅ Wymiar obudowy:

• wysokość: 240 mm
• szerokość: 180 mm
• głębokość: 130 mm

✅ Dane techniczne obudowy:

• materiał: tworzywo sztuczne ABS, bezhalogenowy,
• kolor: szary RAL7035
• drzwi: przeźroczyste
• temperatura pracy: - 2 5°C ÷ 60°C
• klasa odporności na uderzenia: IK10
• klasa szczelności: IP65
• GWT: 650°C
• GWT HF: 960°C

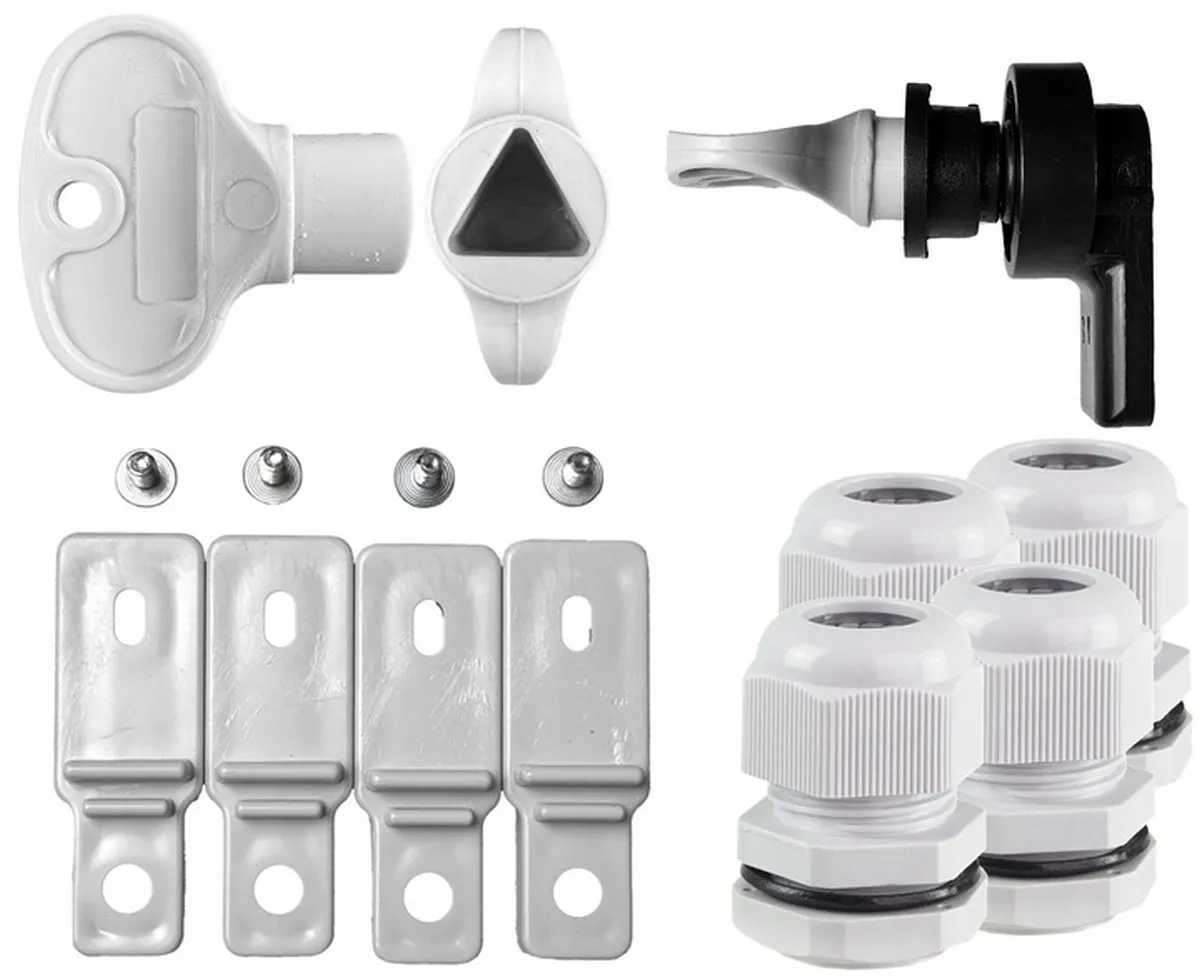

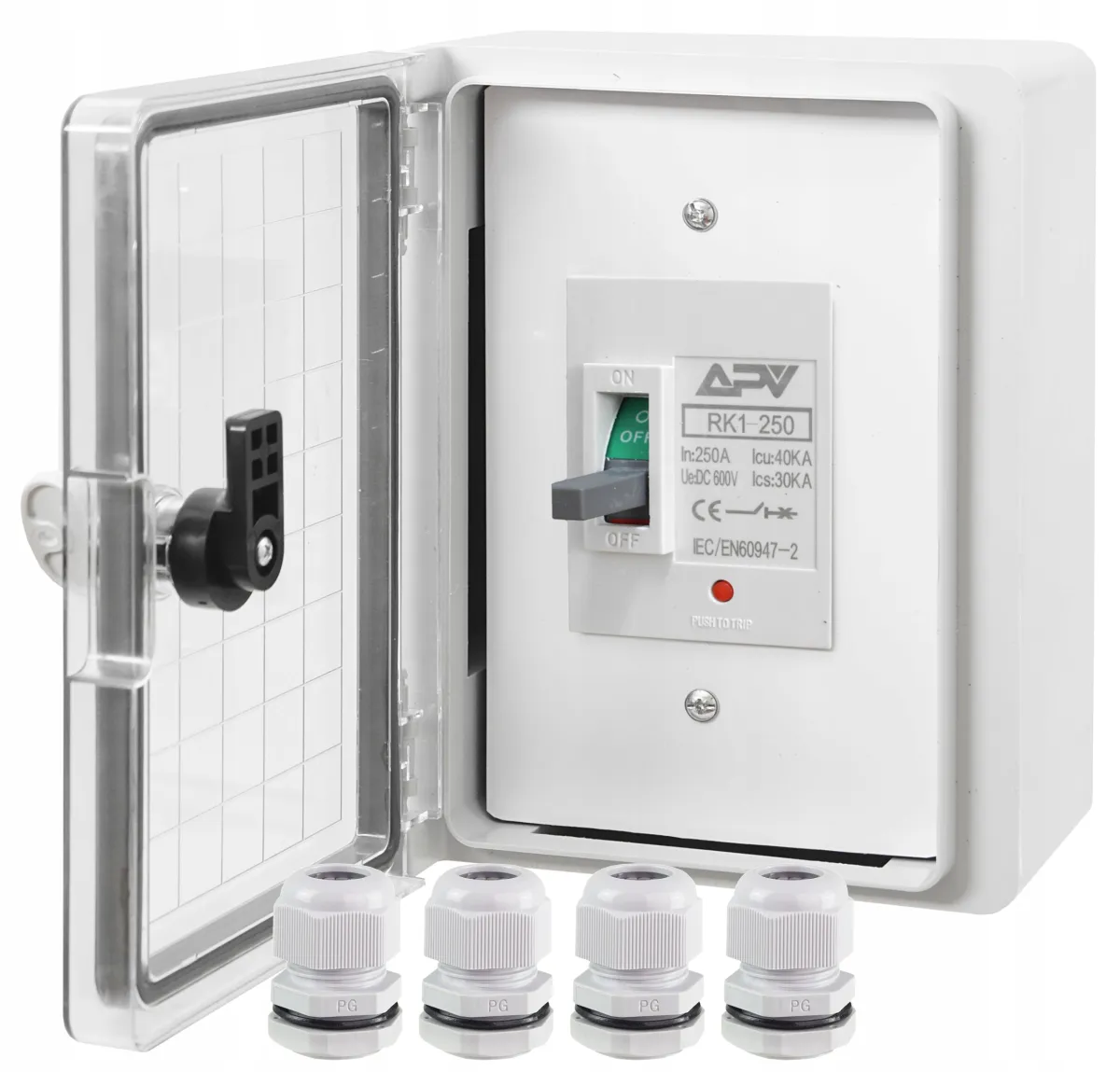

✅ W zestawie dołączone są:

• 4 uchwyty z tworzywa do mocowania szafy oraz wkręty nierdzewne do ich przykręcania,
• klucz do zamykania obudowy - uniwersalny, plastikowy. Język zamka plastikowy.
• 4 dławnice kablowe PG 16.
