BEZPIECZNIK DO MAGAZYNU ENERGII MCCB PV 2P 100A W OBUDOWIE WYŁĄCZNIK OBWODU

Wysokiej jakości kompaktowy WYŁĄCZNIK NADPRĄDOWY DC (MCCB) 100A 600V DC, marki Adelid.

• Marka:  Adelid
• Seria:  APV
• Kod produktu:  RK1O-100

✅ Profesjonalny wyłącznik nadprądowy RK1  przeznaczony do instalacji fotowoltaicznych (PV) pracujących na napięciu do  600V DC . Umożliwia bezpieczne  odłączanie obwodów DC  w przypadku zwarcia lub przeciążenia.  Idealny do zastosowań przemysłowych, komercyjnych i dużych instalacji PV.

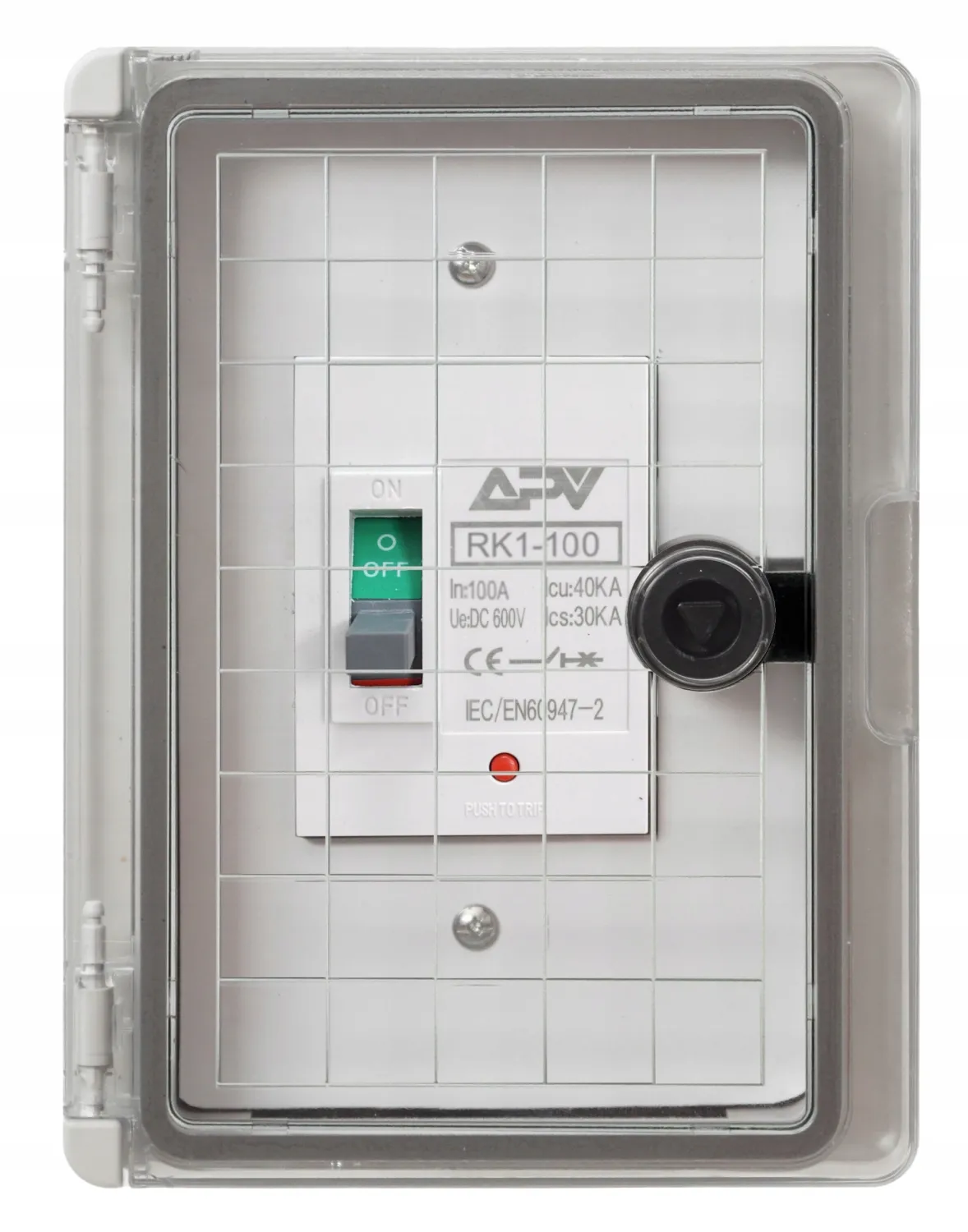

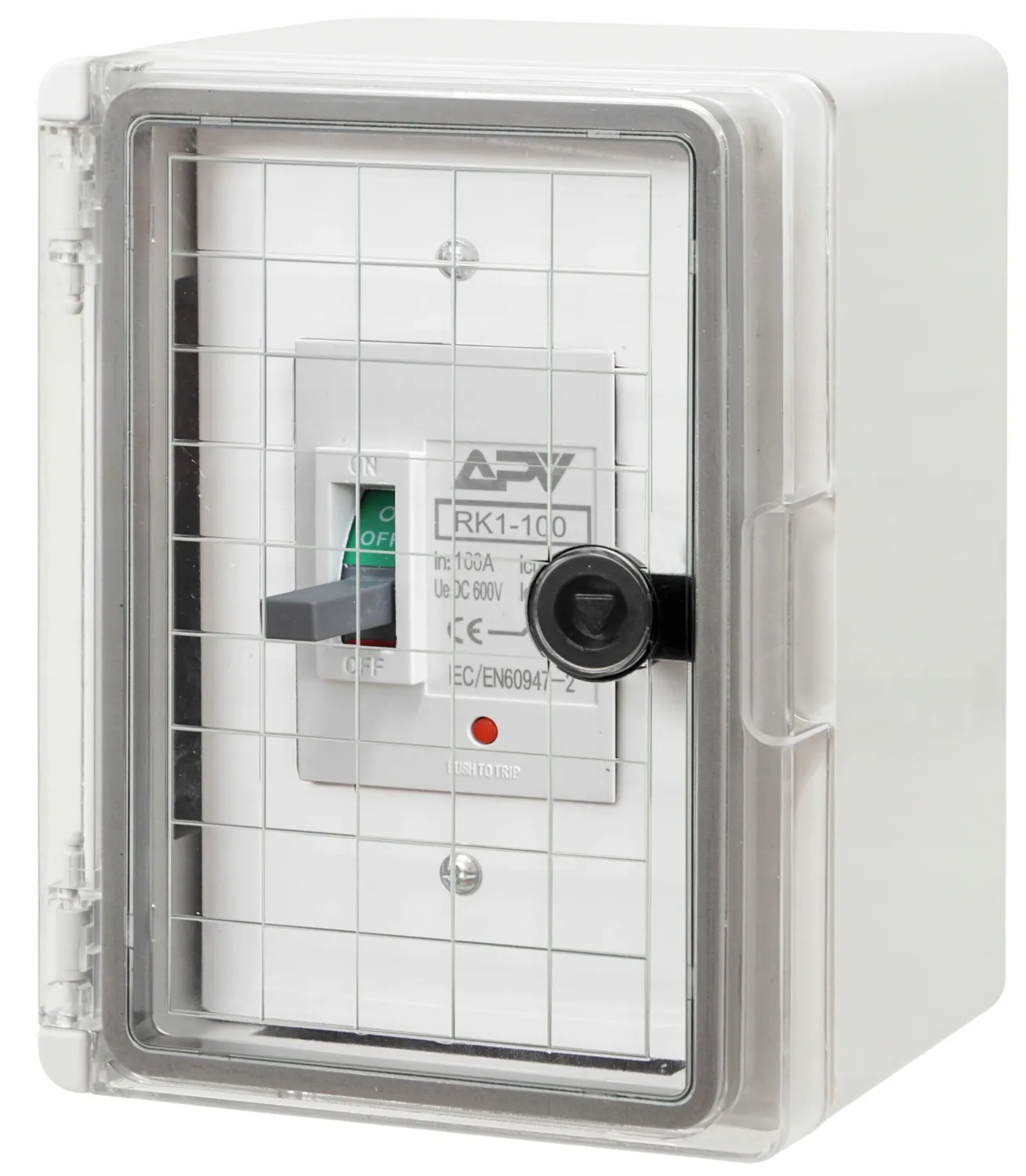

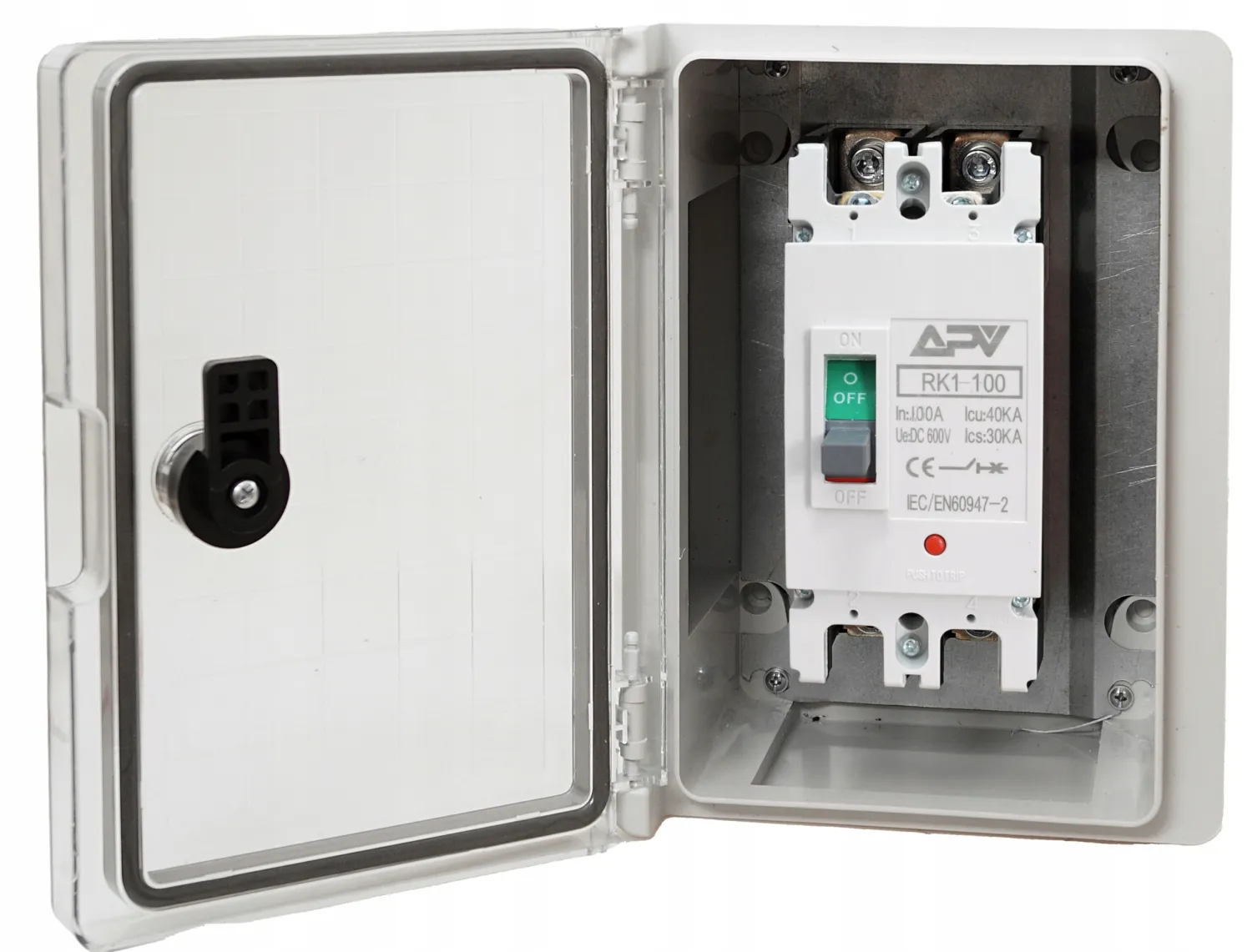

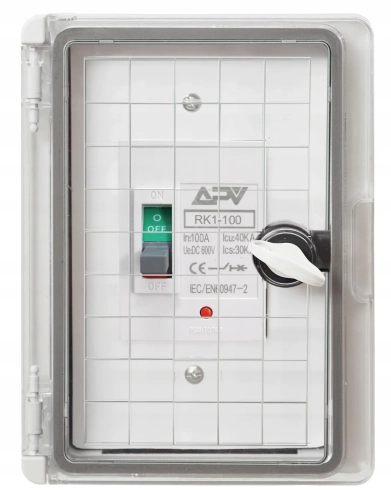

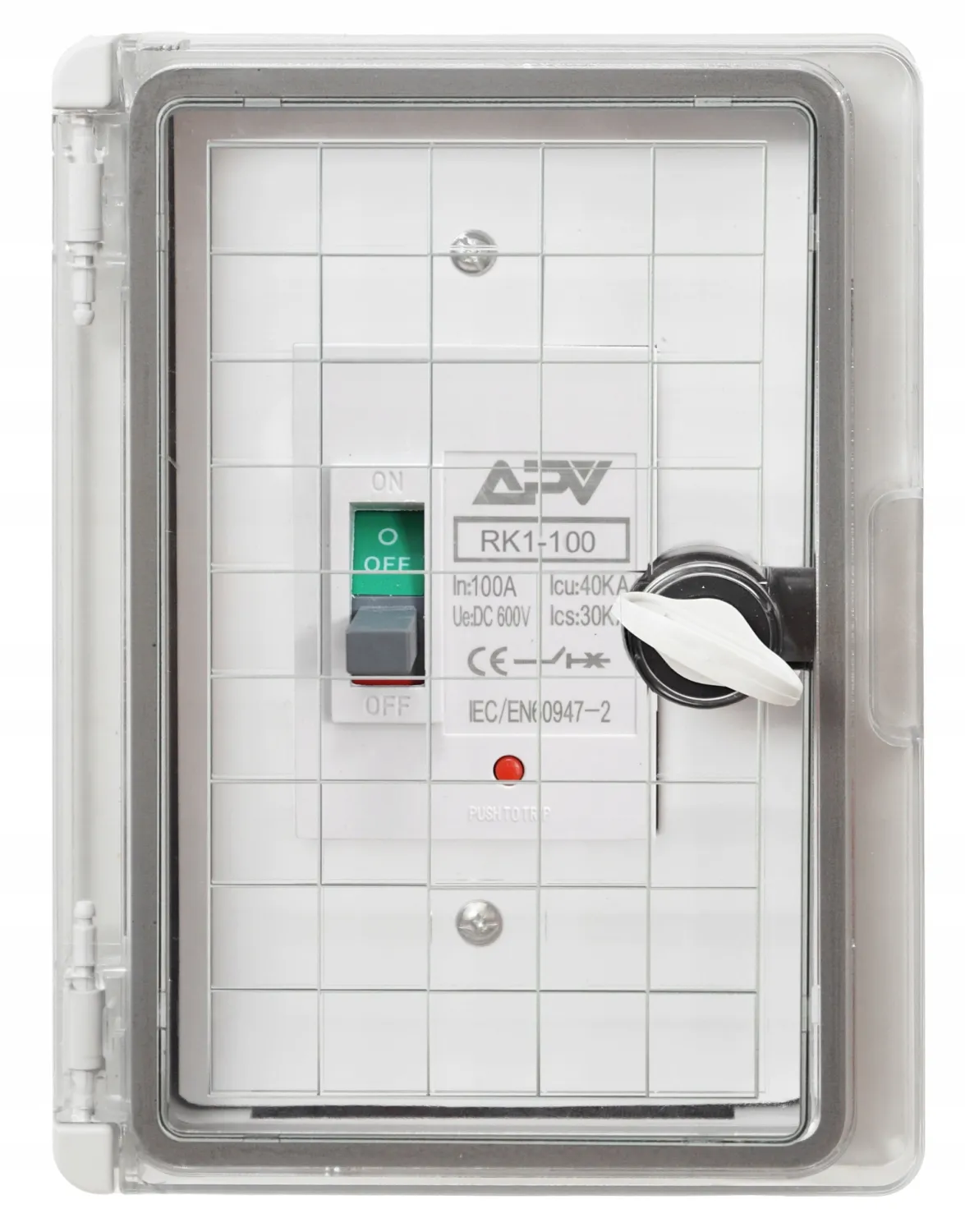

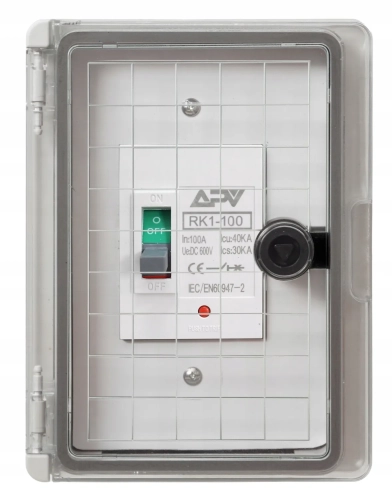

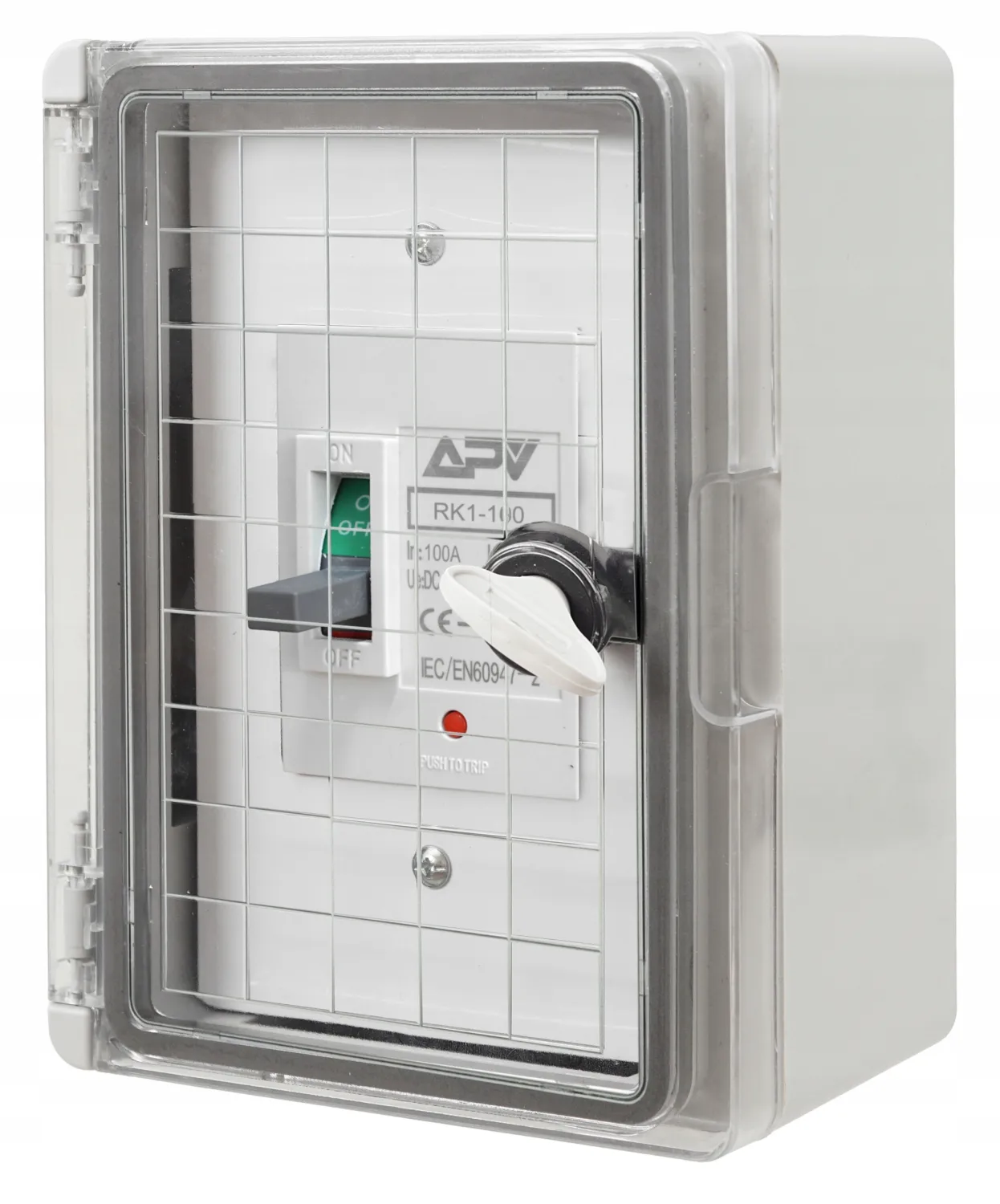

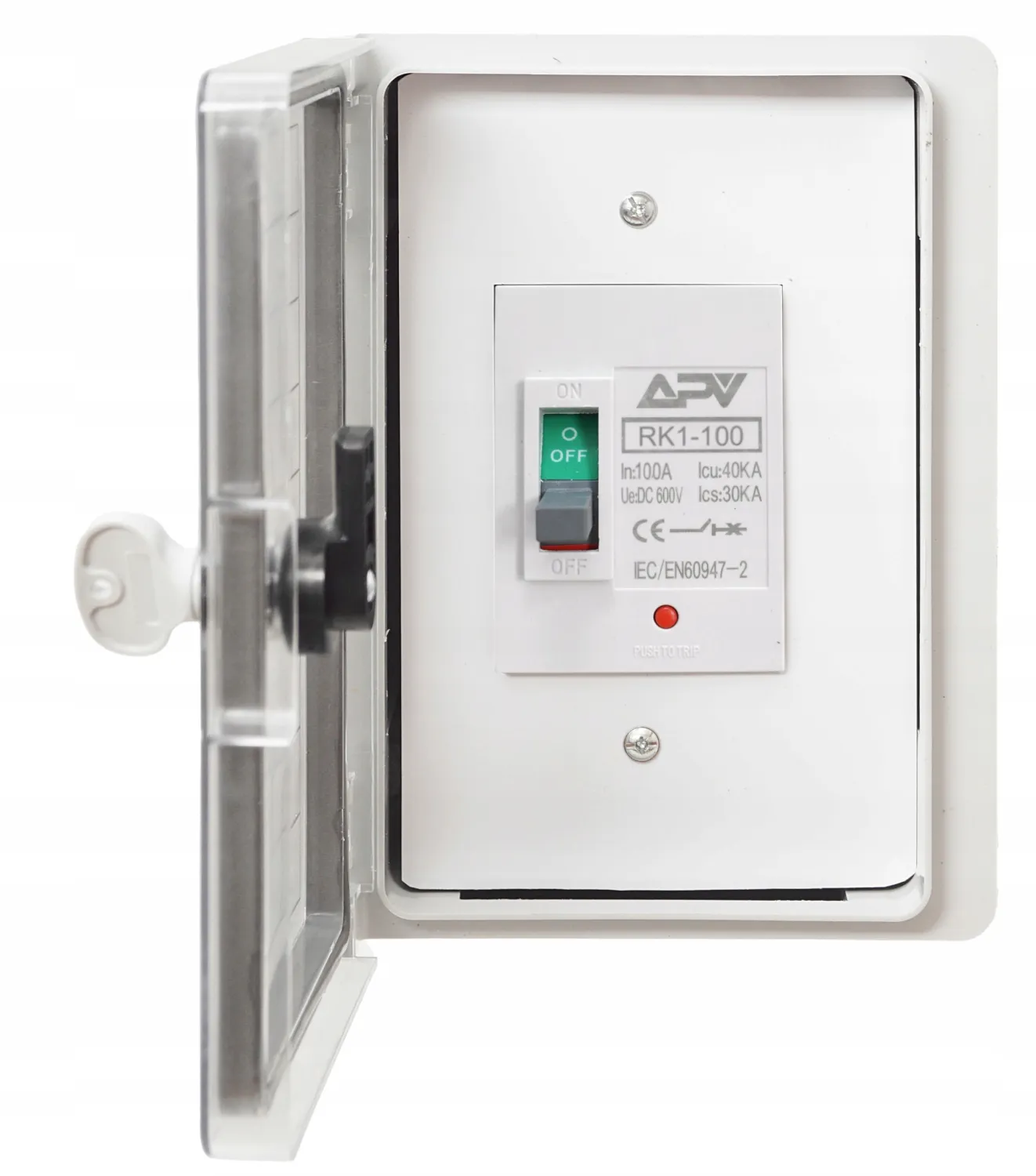

✅ Włącznik zamontowany w obudowie plastikowej, z drzwiami przeźroczystymi.  Obudowa spełniająca normy IP65 dodatkowo podnosi poziom bezpieczeństwa.

✔ Służy do:

• zabezpieczania obwodów DC  (np. stringów PV),
• odcinania zasilania  w przypadku przeciążenia lub zwarcia,
• ochrony instalacji i urządzeń  przed skutkami przepływu nadmiernego prądu.

✅ WYŁĄCZNIKI OBWODU MCCB 1000V DC, W OBUDOWIE, DOSTĘPNE W NASZYCH POZOSTAŁYCH OFERTACH.

❗ Zaawansowane urządzenie ochronne, które zapewnia błyskawiczne i automatyczne przerwanie obwodu, chroniąc Twoje systemy prądu stałego przed przeciążeniami i zwarciami.

✅ Zasada działania w praktyce

1. Podczas normalnej pracy – prąd płynie przez wyłącznik z zacisków  1, 3  do  2, 4 .
2. Gdy prąd przez dłuższy czas przekroczy  100A , lub nastąpi zwarcie, mechanizm wewnętrzny natychmiast  rozłącza obwód .
3. Dzięki wysokiej zdolności wyłączania (40 kA) może bezpiecznie przerwać bardzo duże prądy zwarciowe typowe dla PV.
4. Przycisk „ PUSH TO TRIP ” pozwala ręcznie wyzwolić wyłącznik w celach testowych lub serwisowych.

✅ Dane techniczne wyłącznika:

• Znamionowe napięcie robocze (Ue):  600V DC,
• Zdolność wyłączania (Icu):  40kA,
• Zdolność (Ics):  30kA,
• Znamionowy prąd (In):  100A,
• Maksymalne napięcie krótkotrwałego udaru (Uimp):  8kV,
• ICS (zdolność pracy):  75% Icu,
• Typ Ochrony:  Przeciążeniowe / Zwarcie,
• Kategoria A -  Szybkie rozłączenie bez selektywności,
• Temperatura pracy: -20°C ~  +50°C,
• Zalecana metoda instalacji (2P):  okablowanie pionowe, wejście od góry i wyjście od dołu,
• Zgodność z normą:  IEC 60947-2,
• Przycisk testowy  PUSH TO TRIP,
• Zaciski śrubowe d o konektorów oczkowych M8 – pewne i trwałe połączenie,
• Kompaktowa i solidna obudowa,
• Certyfikat CE.

Wysoka jakość wykonania!

KOŃCÓWKI OCZKOWE "KK" M8 DOSTĘPNE SĄ W NASZYCH POZOSTAŁYCH OFERTACH.

✅ Najważniejsze funkcje oraz cechy produktu:

• Rozłączanie obwodu prądu stałego: ochrona linii prądu stałego przed zwarciem i przeciążeniem, awaryjne lub serwisowe ręczne wyłączenie zasilania.
• Elastyczne zastosowanie:  szeroko stosowane w wiatrowych, fotowoltaicznych, wodnych systemach wytwarzania energii, magazynach energii, pojazdach i tak dalej.
• Zdolność wyłączania  40 KA i maksymalny prąd 100 A umożliwiają stosowanie w liniach DC12V-1000V, idealne dla 12V, 24V, 36V, 48V itp.
• Wysoka trwałość:  wytrzymała obudowa wyłącznika automatycznego zapewnia dużą trwałość dla długiego i pewnego użytkowania.
• Łatwość instalacji:  kompaktowy rozmiar i niewielka waga, sprawia że montaż i okablowanie są bardzo wygodne i można je wykonać w ciągu kilku minut.

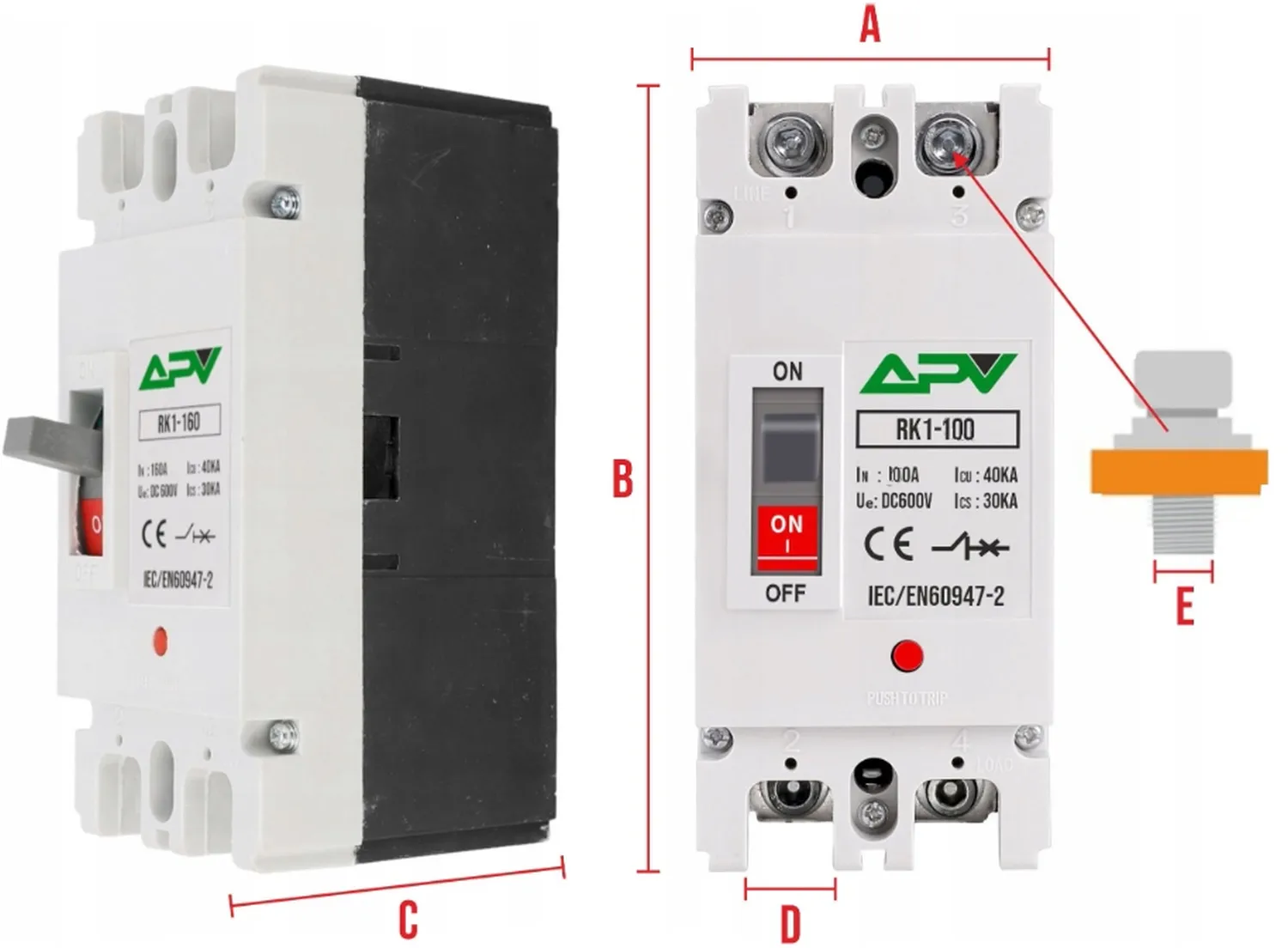

✅ Wymiary urządzenia:

• A =  75 mm,
• B =  165 mm,
• C =  85 mm,
• D =  18 mm,
• E =  Ø 8 mm.

✅ Wymiar obudowy:

• wysokość:  240 mm
• szerokość:  180 mm
• głębokość:  130 mm

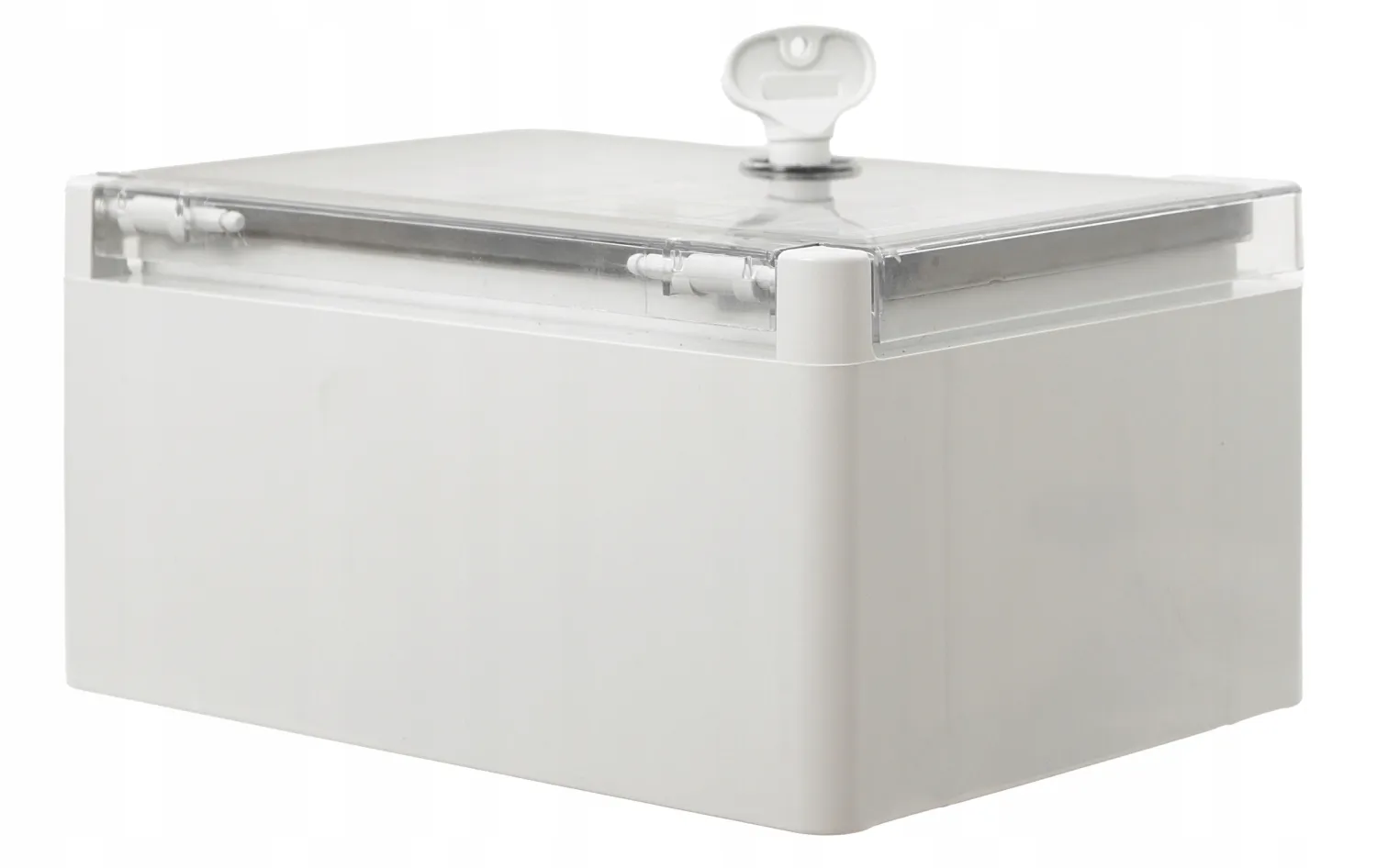

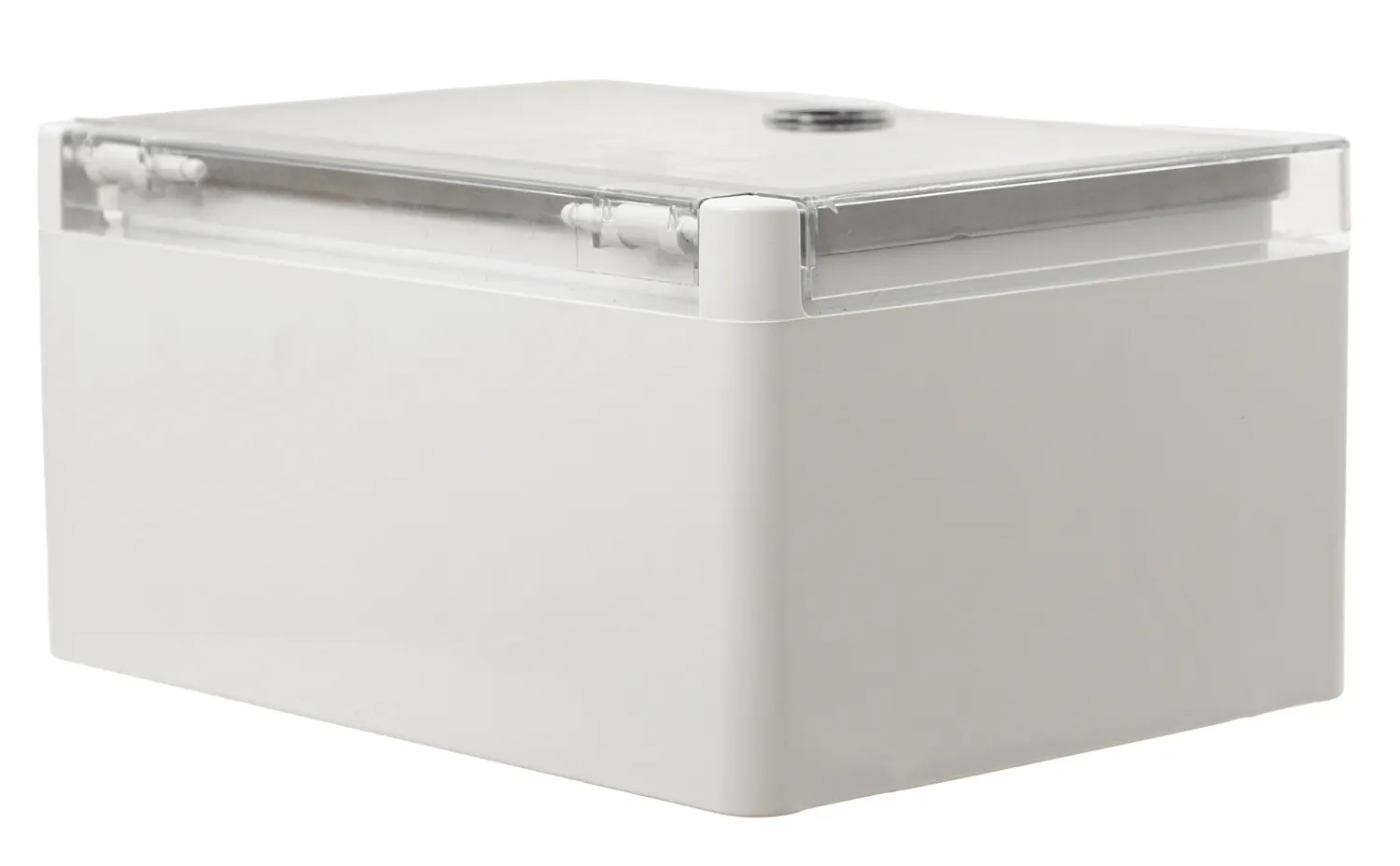

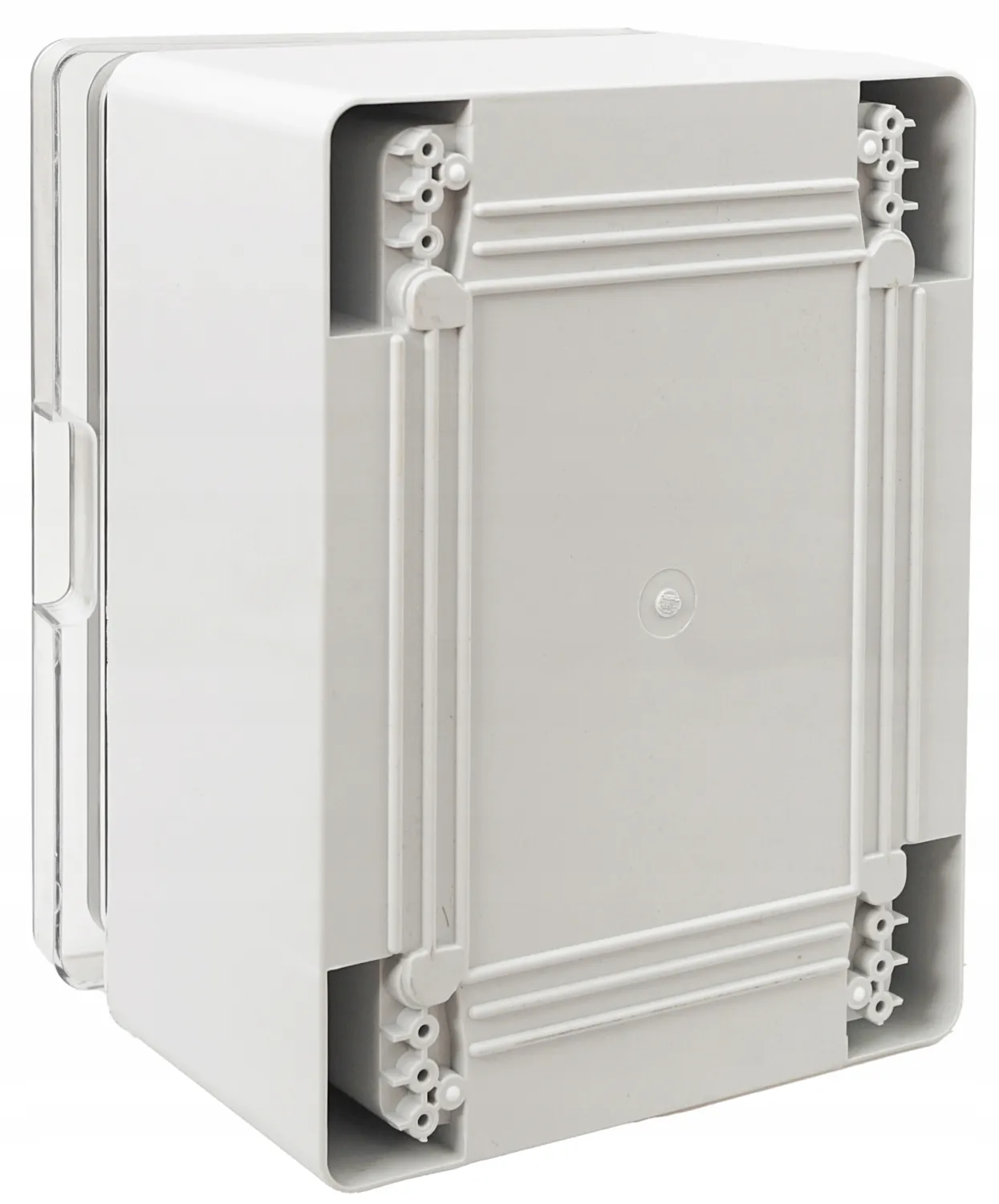

✅ Dane techniczne obudowy:

• materiał: tworzywo sztuczne  ABS, bezhalogenowy,
• kolor: szary  RAL7035
• drzwi:  przeźroczyste
• temperatura pracy: - 2 5°C ÷ 60°C
• klasa odporności na uderzenia:  IK10
• klasa szczelności:  IP65
• GWT:  650°C
• GWT HF:  960°C

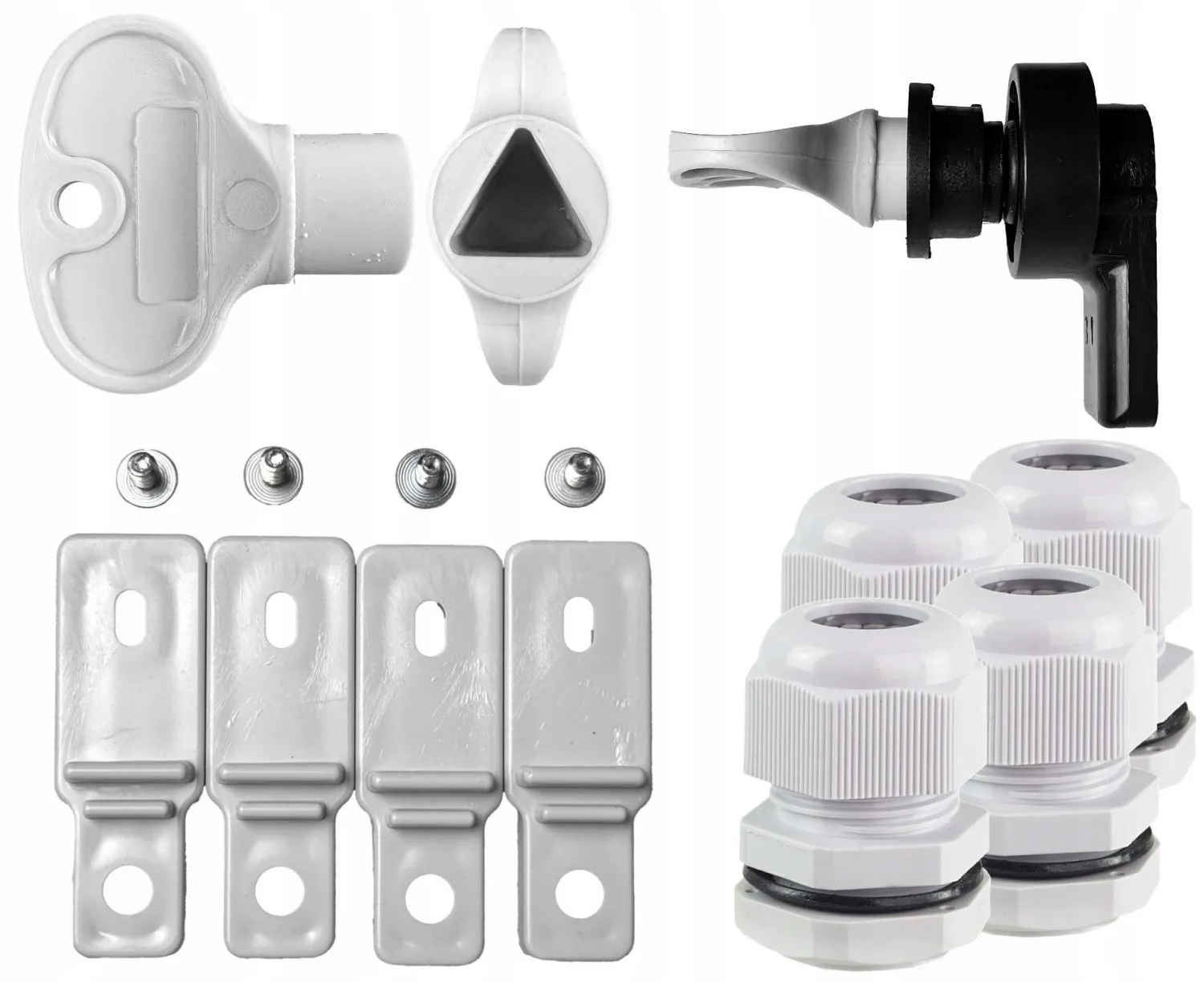

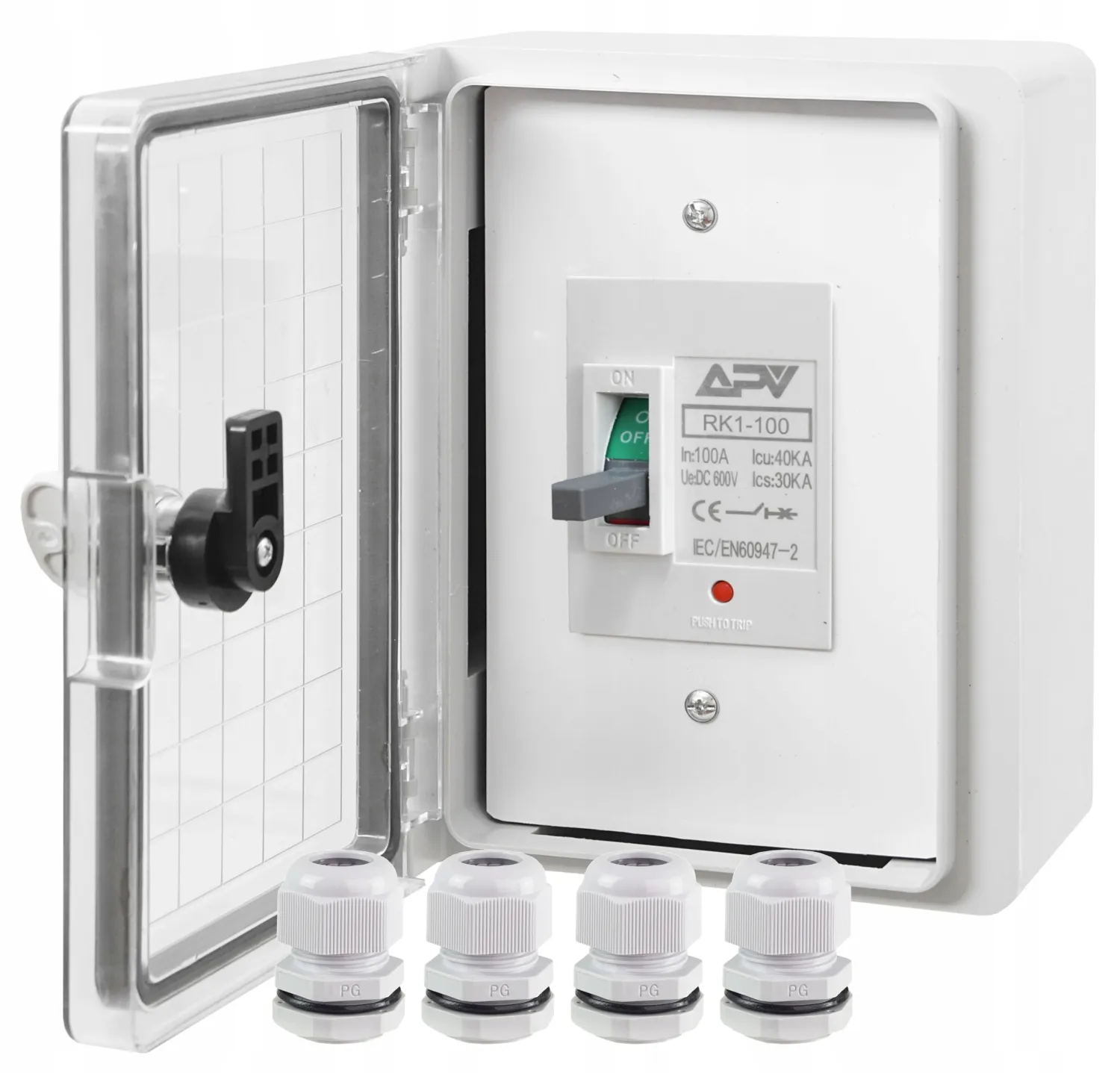

✅ W zestawie dołączone są:

• 4 uchwyty z tworzywa do mocowania szafy oraz wkręty nierdzewne do ich przykręcania,
• klucz do zamykania obudowy - uniwersalny, plastikowy. Język zamka plastikowy.
• 4 dławnice kablowe PG 11.
