Rozdzielnice modułowe jako nieodłączne elementy instalacji elektrycznych.
Najważniejszą rolą, jaką pełnią rozdzielnice plastikowe - modułowe, w układach elektroenergetycznych, jest ochrona obwodów przed potencjalnym uszkodzeniem oraz zanieczyszczeniami, które obniżają ich efektywność. Wykonane z wysokiej jakości tworzywa sztucznego, montowane są natynkowo lub podtynkowo, za pomocą osprzętu montażowego.
Rozdzielnice - skrzynki plastikowe serii OP i OPT, to obudowy natynkowe o podwyższonej szczelności IP65, dzięki czemu nadają się do montażu na zewnątrz budynków.
Rozdzielnice MODUŁOWE oraz SKRZYNKI PLASTIKOWE, różnią się między sobą przede wszystkim:
- sposobem montażu,
- składem,
- stopniem ochrony (IP),
- liczbą modułów oraz wymiarami,
Dlatego też warto przed zakupem sprawdzić, jaka skrzynkę elektryczną jest nam aktualnie potrzebna.
Modułowe skrzynki plastikowe oraz obudowy natynkowe, maja szerokie zastosowanie i są często wybierane do montażu zabezpieczeń. Montowane są tam, gdzie niezbędne jest doprowadzenie prądu, do wielu pomieszczeń w ramach jednego budynku.
Dlatego też najczęściej montuje się je w:
- gospodarstwach domowych,
- biurach,
- pomieszczeniach gospodarczych,
- zakładach przemysłowych,
- instytucjach publicznych.
Należy pamiętać, że aby dobrać odpowiednią rozdzielnicę czy obudowę natynkową, należy zapoznać się obowiązującymi normami szczelności.
Nasze obudowy wykonane są zgodnie z następującymi klasami szczelności:
- IP40 - Produkty oznaczone IP40, odporne na działanie ciał obcych stałych pow. 1 mm.,
- IP65 - Produkty oznaczone IP65, są odporne na pyłki i częściowo na wodę.
Rodzaje rozdzielnic modułowych:

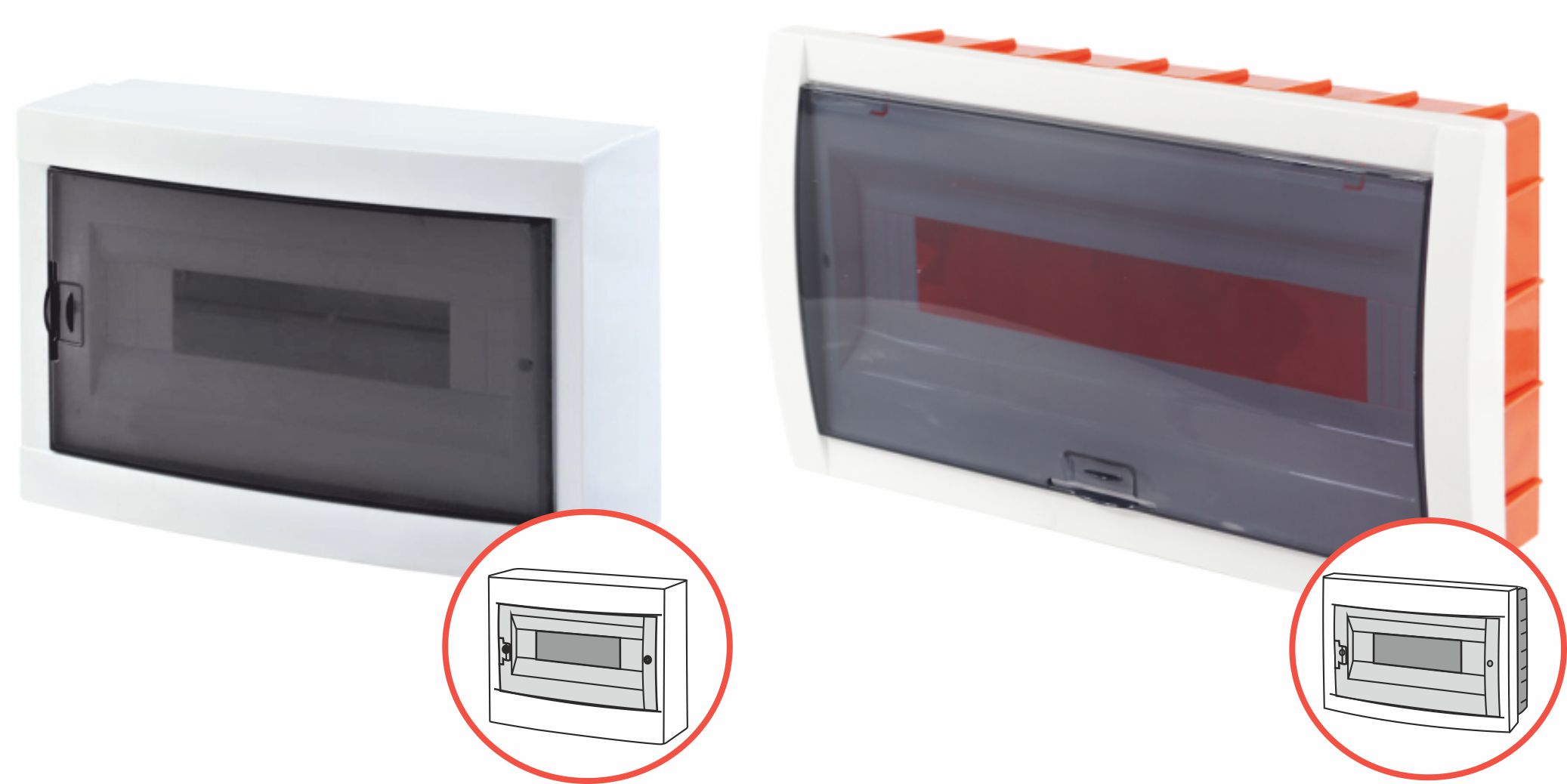

Rozdzielnice modułowe marki ADELID rozróżnia się głównie, ze względu na sposób montażu: natynkowo - czyli bezpośrednio na ścianie lub podtynkowo - czyli wbudowanie skrzynki w ścianę, co oczywiście będzie wymagało odpowiedniego przygotowania otworu wnękowego w ścianie.
1. Rozdzielnice NATYNKOWE RM-NT:
| INDEKS | IL. MOD. | WYMIARY [szer.xgł.xwys.] | WAGA [kg] |
|---|---|---|---|
| RM-NT-02T | 1 x 2 | 184 x 98 x 143 | 0,24 |
| RM-NT-04T | 1 x 4 | 140 x 98 x 150 | 0,30 |
| RM-NT-06T | 1 x 6 | 184 x 100 x 140 | 0,37 |
| RM-NT-08T | 1 x 8 | 231 x 100 x 176 | 0,49 |
| RM-NT-12T | 1 x 12 | 295 x 100 x 221 | 0,74 |
| RM-NT-18T | 1 x 18 | 390 x 103 x 220 | 1,03 |
| RM-NT-24T | 2 x 12 | 295 x 100 x 337 | 1,27 |
| RM-NT-36T | 3 x 12 | 295 x 100 x 453 | 1,56 |
2. Rozdzielnice PODTYNKOWE RM-PT:
| INDEKS | IL. MOD. | WYMIARY [szer.xgł.xwys.] | WAGA [kg] |
|---|---|---|---|
| RM-PT-02M | 1 x 2 | 100 x 98 x 142 | 0,25 |
| RM-PT-04M | 1 x 4 | 140 x 98 x 150 | 0,33 |
| RM-PT-06M | 1 x 6 | 176 x 100 x 135 | 0,33 |
| RM-PT-08M | 1 x 8 | 220 x 100 x 169 | 0,52 |
| RM-PT-12M | 1 x 12 | 284 x 100 x 215 | 0,72 |
| RM-PT-18M | 1 x 18 | 365 x 103 x 212 | 0,95 |
| RM-PT-24M | 2 x 12 | 284 x 100 x 330 | 1,14 |
| RM-PT-36M | 3 x 12 | 283 x 100 x 446 | 1,56 |

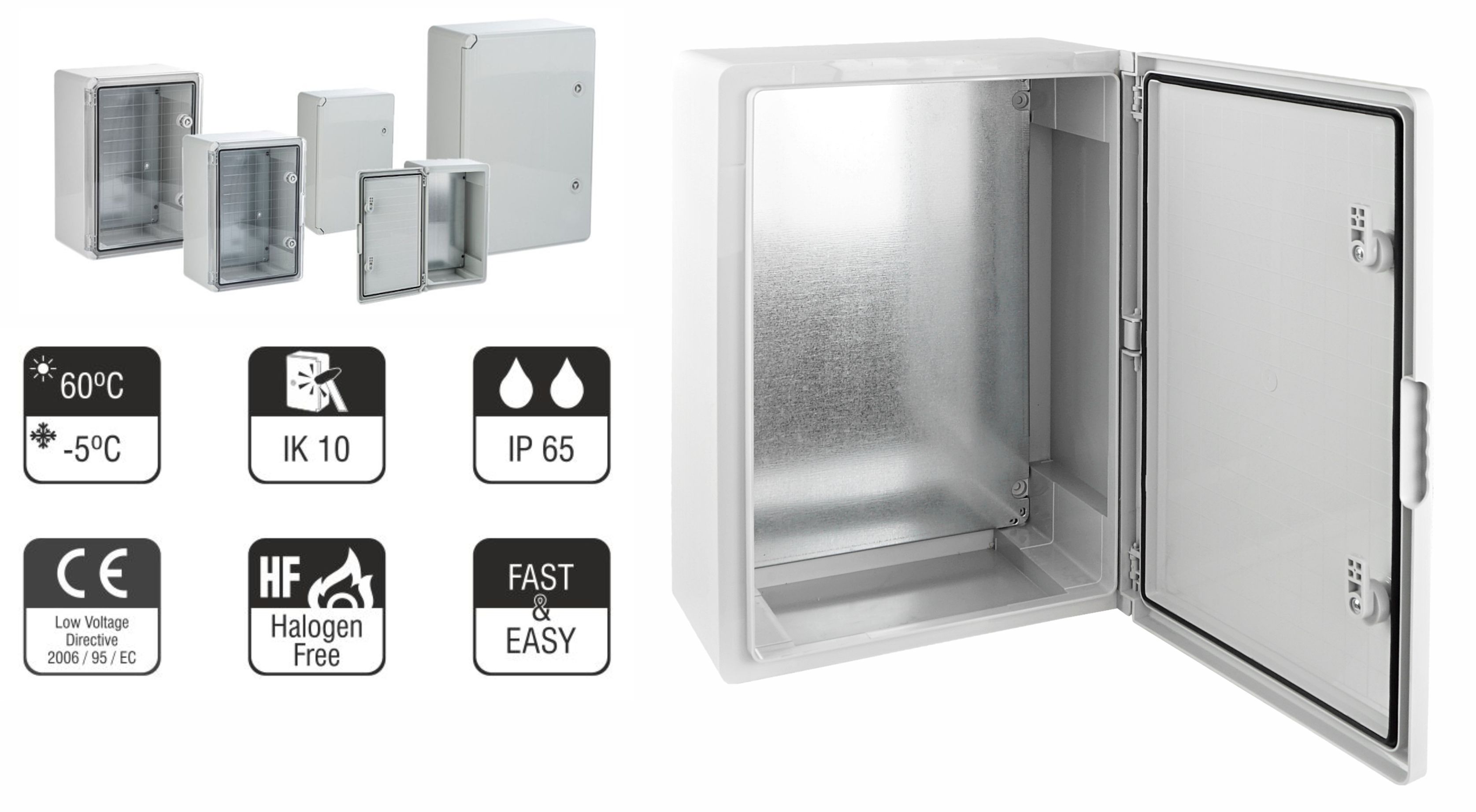

Rodzaje rozdzielnic, obudów natynkowych ABS, z płytą montażową.

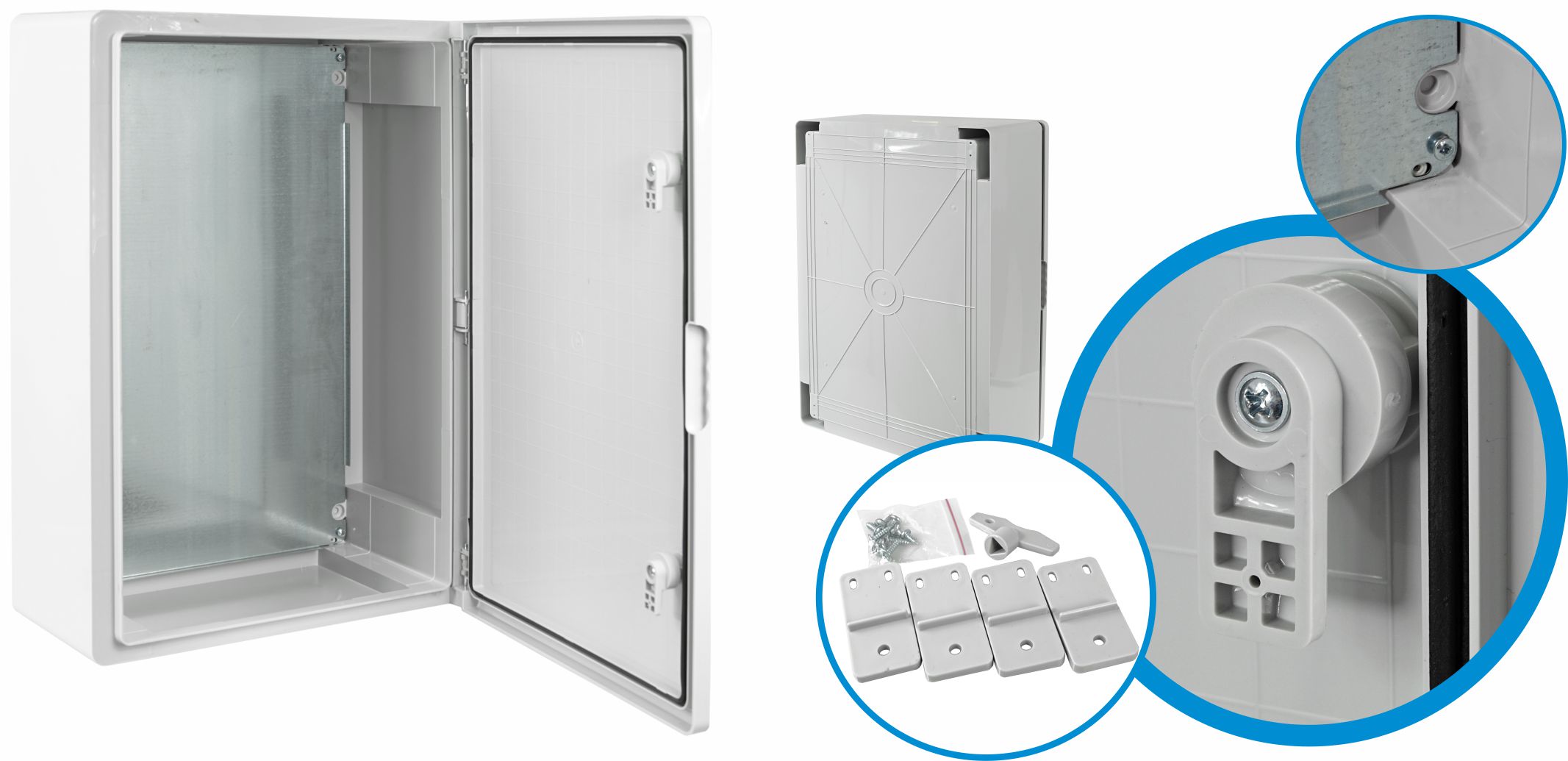

Rozdzielnice, obudowy natynkowe, wykonane są z tworzywa sztucznego ABS (bezhalogenowy). Odporne na warunki atmosferyczne. Obudowy posiadają płytę montażową metalową, drzwi białe lub transparentne, oraz niezbędny osprzęt do montażu natynkowego - płytki oraz śruby.

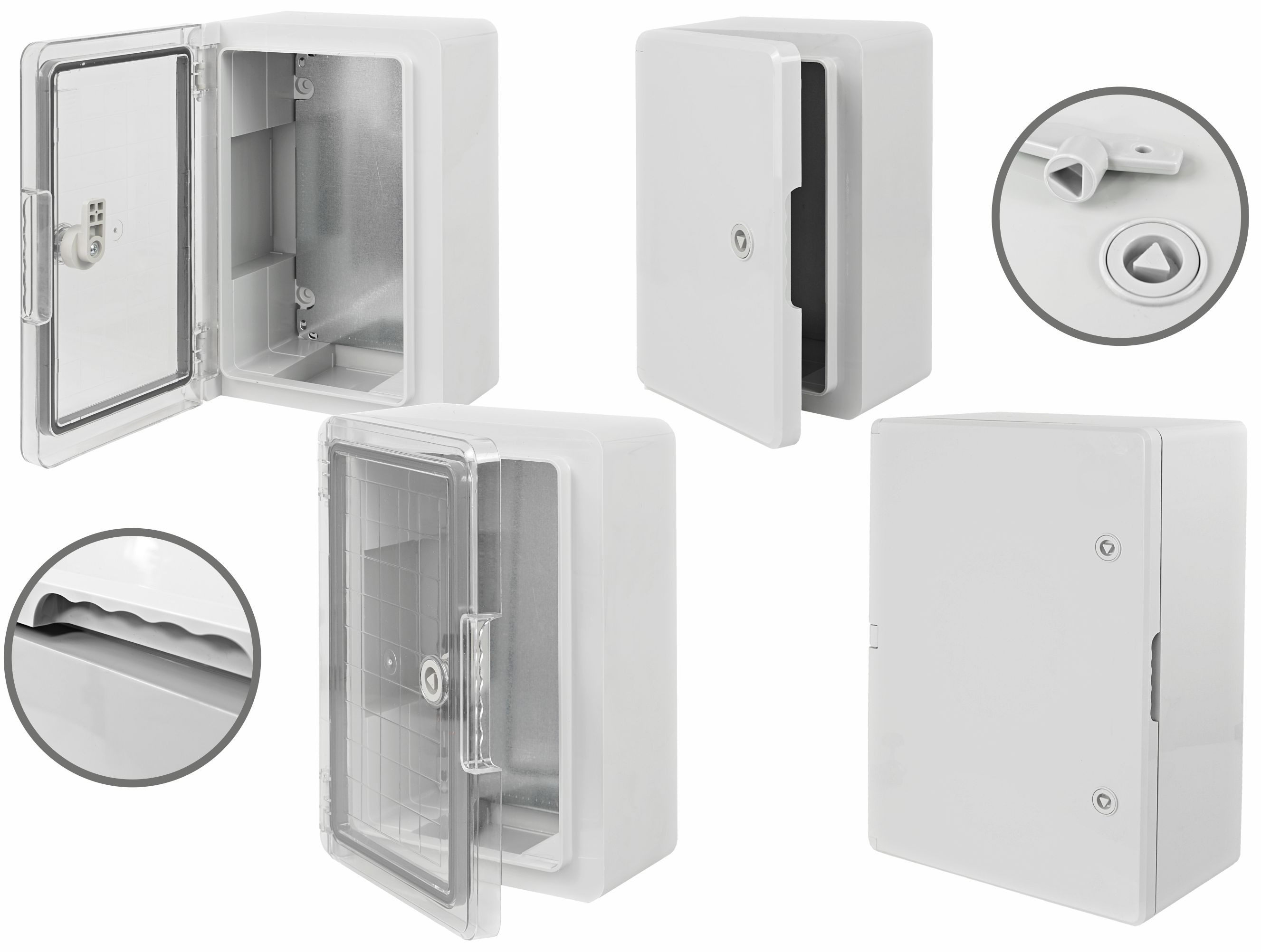

Obudowy ABS z drzwiami transparentnymi
| INDEKS | IL. MOD. | WYMIARY [szer.xgł.xwys.] | WAGA [kg] |
|---|---|---|---|
| OPT200300130 | 1 | 200 x 300 x 130 | 1,4 |
| OPT250350150 | 2 | 250 x 350 x 150 | 2,1 |
| OPT300400170 | 2 | 300 x 400 x 170 | 2,9 |
| OPT300400220 | 2 | 300 x 400 x 220 | 3,3 |
| OPT350500190 | 2 | 350 x 500 x 190 | 3,95 |
| OPT400500180 | 2 | 400 x 500 x 180 | 4,5 |
| OPT400500240 | 2 | 400 x 500 x 240 | 5 |
| OPT400600200 | 2 | 400 x 600 x 200 | 5,2 |
| OPT500600220 | 2 | 500 x 600 x 220 | 7,3 |
| OPT500700250 | 2 | 500 x 700 x 250 | 8,65 |
Obudowy ABS z drzwiami białymi:
| INDEKS | IL. MOD. | WYMIARY [szer.xgł.xwys.] | WAGA [kg] |
|---|---|---|---|
| OP200300130 | 1 | 200 x 300 x 130 | 1,4 |
| OP250350150 | 2 | 250 x 350 x 150 | 2,05 |
| OP300400170 | 2 | 300 x 400 x 170 | 2,85 |
| OP300400220 | 2 | 300 x 400 x 220 | 3,2 |
| OP350500190 | 2 | 350 x 500 x 190 | 3,9 |
| OP400500180 | 2 | 400 x 500 x 180 | 4,25 |
| OP400500240 | 2 | 400 x 500 x 240 | 4,9 |
| OP400600200 | 2 | 400 x 600 x 200 | 5,15 |
| OP500600220 | 2 | 500 x 600 x 220 | 7,5 |
| OP500700250 | 2 | 500 x 700 x 250 | 8,45 |
Jeżeli chcemy w pełni wykorzystać działanie skrzynek plastikowych, należy wziąć pod uwagę przede wszystkim:
- stopień rozbudowania sieci elektrycznej,
- zastanowić się nad sposobem montażu (rozdzielnica modułowa natynkowa lub rozdzielnica modułowa podtynkowa),
- wybrać rodzaj rozdzielnicy, który będzie odpowiadał warunkom panującym w otaczającym środowisku.
Zachęcamy do zapoznania się z całą seria rozdzielnic modułowych oraz obudów ABS, dostępnych w naszym sklepie. Tylko u nas produkty najwyższej jakości, bezpieczne i łatwe w montażu.
W przypadku jakichkolwiek wątpliwości, zapraszamy do kontaktu!
