Mostkowanie i akcesoria: Czy osprzęt BRX jest uniwersalny? Poradnik Techniczny.

Decydując się na zamienniki markowych bloków rozdzielczych, instalatorzy często obawiają się "efektu samotnej wyspy". Co z tego, że blok jest tani, jeśli nie można go łatwo połączyć z resztą rozdzielnicy? W tym wpisie przyglądamy się ekosystemowi serii BRX. Analizujemy mostki do złączek, systemy oznaczania i sprawdzamy, jak wygląda profesjonalna konfiguracja bloków rozdzielczych bez plątaniny przewodów.

System mostkowania Push-in: Koniec z drutowaniem

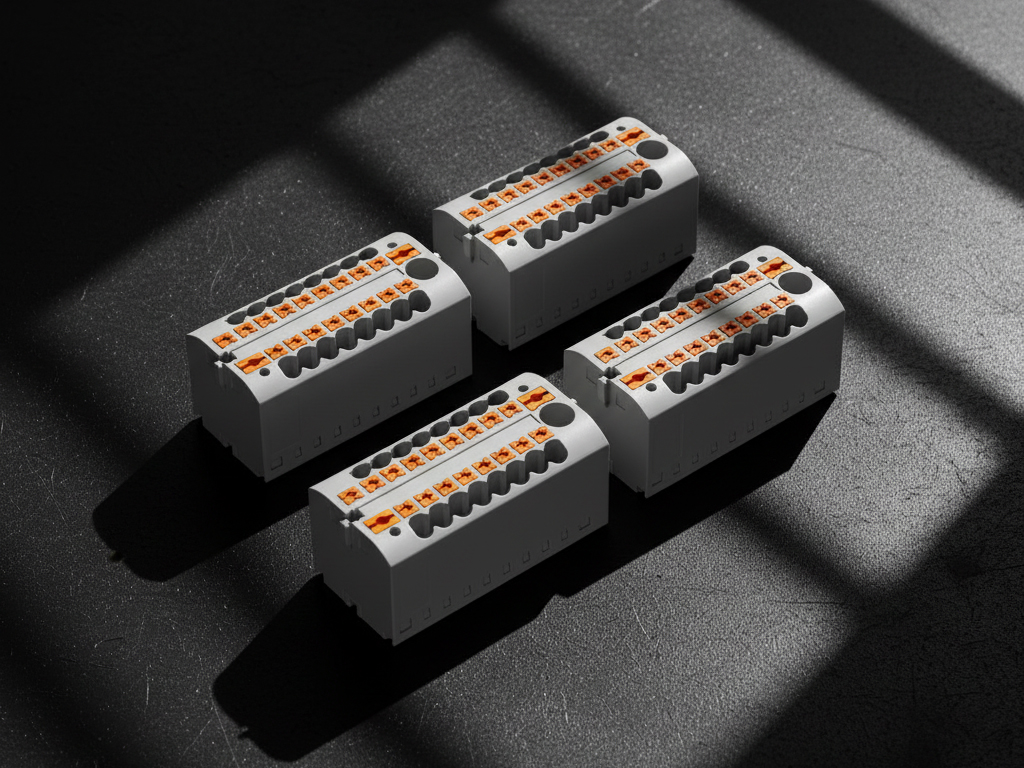

W starych rozdzielnicach rozdział potencjału (np. plusa 24V DC na kilka sekcji) realizowało się poprzez podwójne tulejkowanie przewodów (tzw. "pętle"). Jest to metoda pracochłonna, mało estetyczna i utrudniająca późniejsze pomiary. System BRX, podobnie jak rozwiązania rynkowych liderów, posiada dedykowany kanał mostkujący (szacht), znajdujący się w centralnej części bloku.

Jak to działa?

System mostkowania push-in (FBS) polega na wciśnięciu metalowej belki mostka w przygotowane gniazda. W serii BRX mostki są w pełni izolowane (dotykowo bezpieczne) i dostępne w wersjach 2-, 3-, 4-, 5- i 10-polowych. Co ważne – mostek ten nie zajmuje otworu na przewód! Dzięki temu, kupując blok 12-torowy i mostkując go z kolejnym, nie tracisz żadnego punktu przyłączeniowego.

• Uniwersalność połączeń: Mostki można przycinać. Jeśli chcesz połączyć blok nr 1 z blokiem nr 3 (pomijając nr 2), wystarczy wyciąć środkowy pin mostka.
• Obciążalność: Mostki BRX przenoszą prąd znamionowy bloku (np. 32A lub 41A), co czyni je pełnoprawną szyną zbiorczą.

Nie tylko mostki – przegląd akcesoriów

Profesjonalna konfiguracja bloków rozdzielczych wymaga czegoś więcej niż tylko przewodów. Aby instalacja przeszła odbiór techniczny i była bezpieczna w eksploatacji, seria BRX oferuje kompletny zestaw akcesoriów.

1. Oznaczniki (System ZB)

Każdy punkt łączeniowy w bloku BRX posiada miejsce na opis. Jest to zgodne ze standardem taśm oznacznikowych typu "ZB" (Zack strip). Dzięki temu instalator nie musi inwestować w nową drukarkę oznaczników – w większości przypadków pasują tu standardowe paski oznacznikowe dostępne w każdej hurtowni. Czytelny opis obwodu to nie tylko wymóg normy, ale uprzejmość w stronę serwisu, który będzie pracował na obiekcie po nas.

2. Trzymacze końcowe (End Clamps)

Bloki montowane na szynie DIN nie mogą "pływać". Chociaż systemy Push-in nie generują wibracji, dobrą praktyką inżynierską jest zabezpieczenie szeregu z obu stron. Dostępne w ofercie Electro24 trzymacze końcowe (np. E/UK lub BAM2) pasują do profilu bloków BRX, tworząc spójną mechanicznie całość.

Konfiguracja w praktyce – case study

Wyobraźmy sobie szafę automatyki, gdzie potrzebujemy rozprowadzić zasilanie +24V DC (przewód Czerwony) na 40 czujników. Jak to zrealizować przy pomocy serii BRX, aby mostki do złączek zadziałały prawidłowo?

Zamiast kupować 40 osobnych złączek, wybieramy:

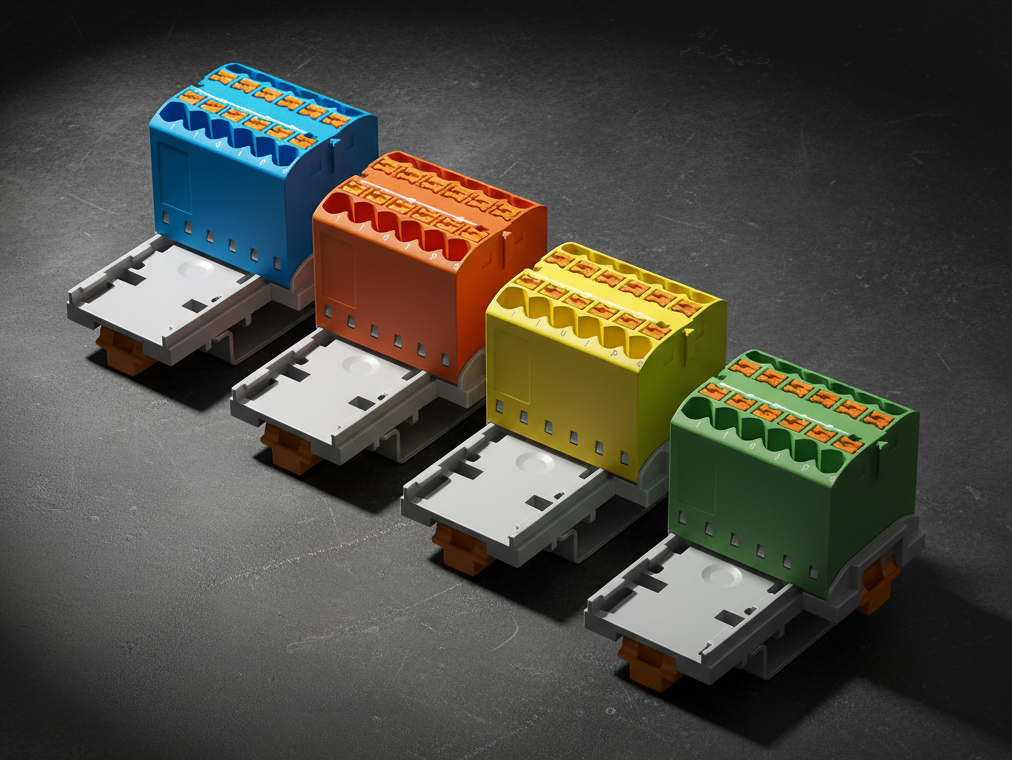

1. Trzy bloki rozdzielcze BRX 18-torowe (w kolorze czerwonym).
2. Dwa mostki 2-polowe (wtykowe).

Montujemy bloki obok siebie. Do środkowego kanału mostkowania pierwszego bloku wpinamy mostek, łącząc go z drugim. Analogicznie łączymy drugi z trzecim. W efekcie uzyskujemy jednolitą szynę potencjałową na 54 punkty wyjściowe, zasilaną tylko jednym grubym przewodem na wejściu. Całość zajmuje na szynie TH35 zaledwie kilka centymetrów szerokości.

Podsumowanie

Wybór zamiennika nie musi oznaczać kompromisu w zakresie funkcjonalności. Seria BRX to nie tylko pojedyncze "kostki", ale przemyślany system dystrybucji, który pod względem uniwersalności akcesoriów (mostki, opisy) dorównuje standardom wyznaczonym przez PTFIX. Dla Ciebie oznacza to łatwość projektowania i szybkość realizacji zamówienia w jednym miejscu.
