Ogranicznik Przepięć Ochronnik 3-FAZ B+C T1 T2 4P

Dostępność: duża ilość

Wysyłka w: 24 godziny

Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy

Cena: 170,05 zł 170.05

zawiera 23% VAT, bez kosztów dostawy

ilość szt.

towar niedostępny

dodaj do przechowalni

Ocena:

Producent:

Kod produktu: OPE-4P-B+C

zapytaj o produkt
poleć znajomemu
dodaj opinię

Opis

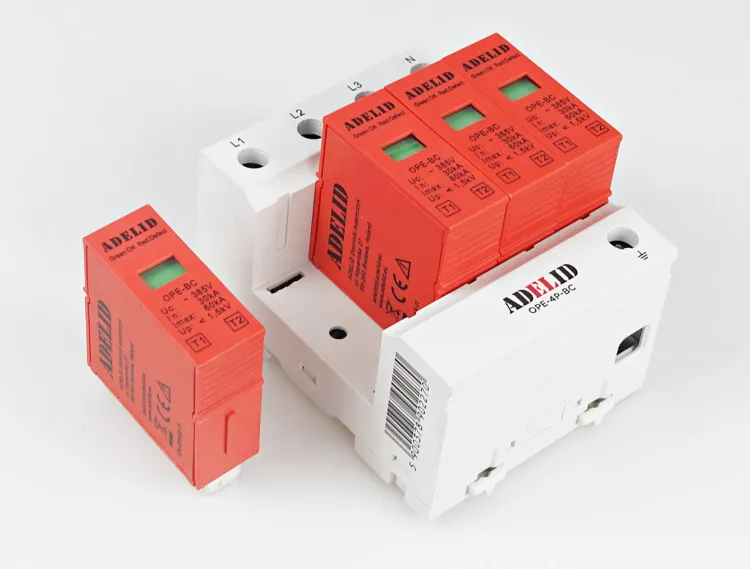

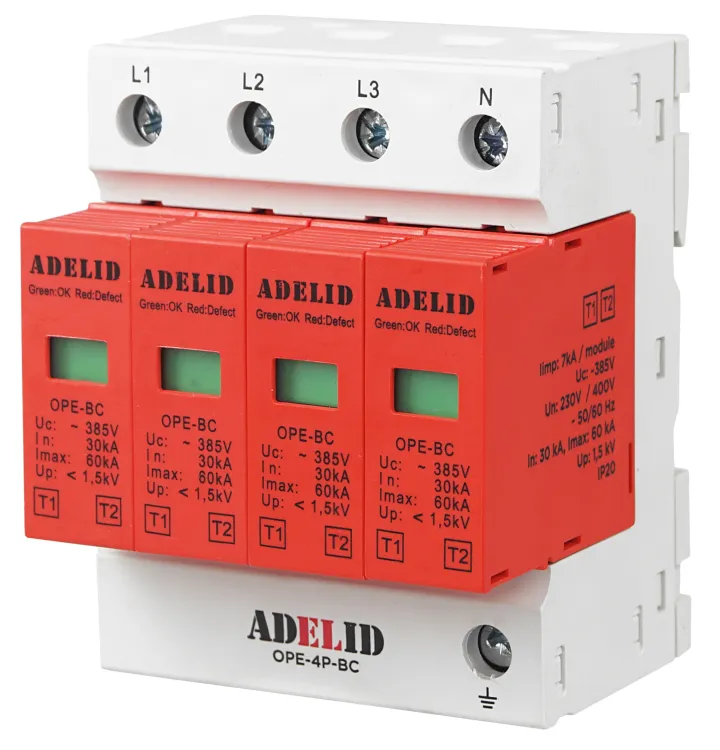

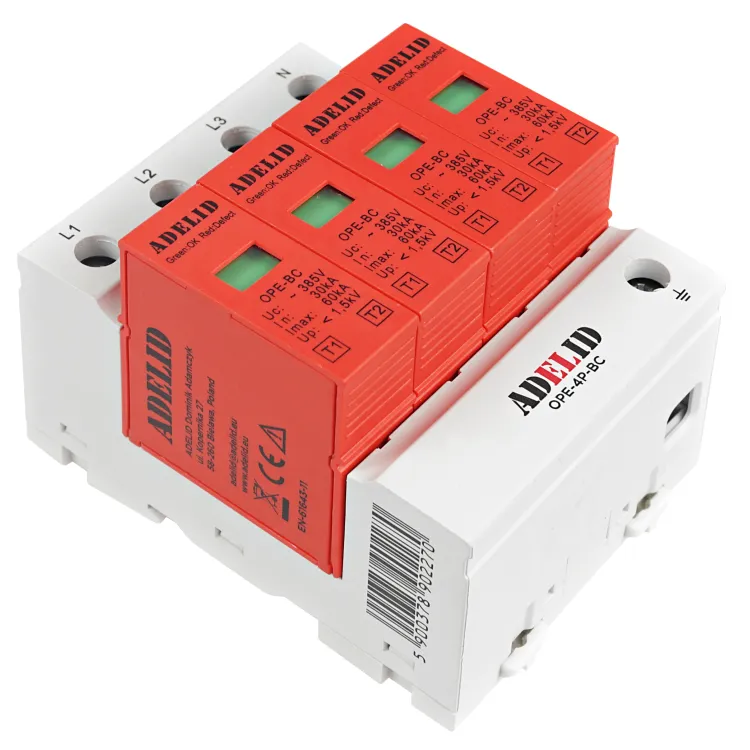

Ochronnik przeciwprzepięciowy 4-polowy, 3-fazowy klasa B+C, do montażu na szynę TH35

Ograniczniki typu „1+2” (dawnej klasy B+C) zapewniają ochronę przed przepięciami atmosferycznymi, spowodowanymi uderzeniem pioruna w obiekty znajdujące się w sąsiedztwie linii napowietrznych lub bezpośrednio w linię nn, w dużej odległości od miejsca zainstalowania ograniczników. Ponadto tego typu ograniczniki stanowią zabezpieczanie przed przepięciami łączeniowymi. Ograniczniki przepięć typu „1+2” instaluje się przed licznikiem, chroniąc tym samym układ pomiarowy.

Ogranicznik przepięć, odgromnik a także ochronnik przepięciowy to urządzenie zaprojektowane do ochrony aparatury elektrycznej przed przejściowymi przepięciami, ograniczające czas trwania i częstotliwość prądu nastęczego.

Przepięcia mogą powstać podczas np. załączania lub wyłączania nieobciążonej linii napowietrznej lub przy uderzeniu pioruna w linię napowietrzną, mogą one spowodować zniszczenie izolacji i innych elementów sieci.

Dane techniczne:

Klasa ochrony: B+C (I+II)
Ilość pól: 4
Prąd próbny In: 30kA
Prąd MAX Imax: 60kA
Uc: 385V 50/60Hz
Up: <1,5kV
Un: 230V/ 400V ~ 50/60Hz
Imp: 7kA/moduł
IP20
Certyfikat CE
Zgodne z normą: EN-61643-11

Warunki montażu i pracy:

Wilgotność względna powietrza nie przekracza 95%,
Nachylenie płaszczyzny pionowej ogranicznika nie powinna być większa niż 5°.
Nie należy montować urządzenia w miejscu podatnym na wstrząsy i wibracje.
Radzimy poddawać ograniczniki okresowej kontroli – co dwa lata ich użytkowania lub po każdym bezpośrednim wyładowaniu atmosferycznym.
Ograniczniki przepięć wykorzystują połączenie przewodów miedzianych 6,0 ~ 25 mm 2;

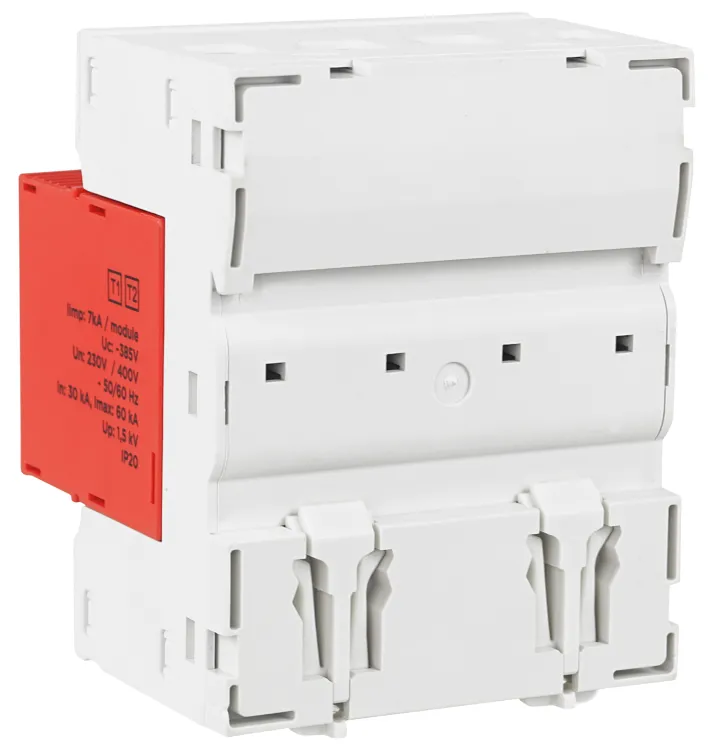

Instalacja na szynę TH35.

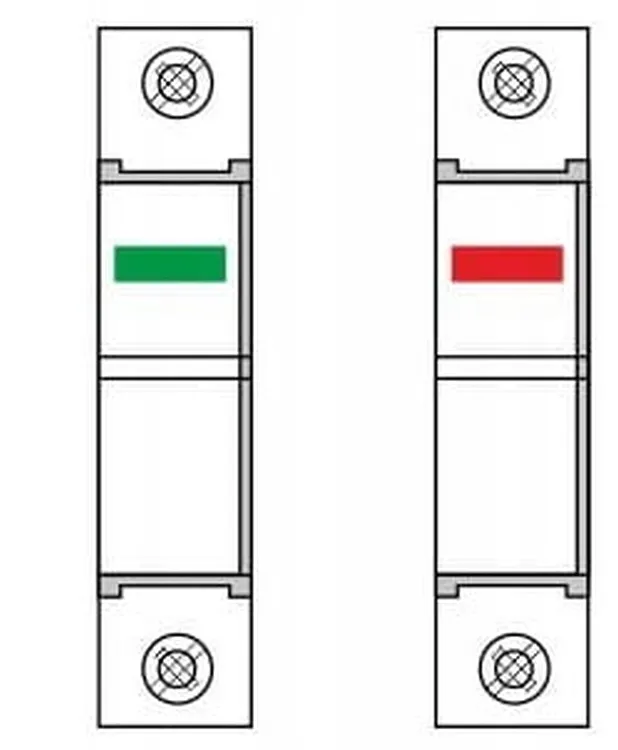

Ochronniki przepięć wyposażone są w wizualny wskaźnik działania:

zielony – ochrona,
czerwony – brak ochrony
